Näherungsschalter - die intelligenten Sensoren
Ein Näherungsschalter, auch bekannt als Näherungssensor, Näherungsinitiator oder Annäherungsschalter, ist ein Schalter, der ein Objekt in seiner Nähe erkennen kann, ohne physischen Kontakt herzustellen. Zur Erkennung bedient sich der Näherungssensor elektromagnetischen Feldern, kapazitiven Änderungen, Schall, Licht sowie Infrarot (IR).
- Was ist ein Näherungsschalter bzw. Näherungssensor?
- Vorteile und Eigenschaften der Näherungsschalter
- Welche Arten an Näherungsschalter gibt es?
- Wo kommen Näherungsschalter zum Einsatz?
- Welche Kriterien sollte man bei der Auswahl von Näherungsschaltern beachten?
- Tipps zur richtigen Installation der Näherungsschalter
- Welche Näherungsschalter Produkte sind bei IT-Tronics erhältlich?
- Welche Wippschalter gibt es bei IT-Tronics?
Erfahren Sie in unserem Ratgeber mehr über die verschiedenen Arten von Näherungsschaltern, ihre Funktionsprinzipien und die vielfältigen Einsatzmöglichkeiten. Zudem werden wir die wichtigsten Auswahlkriterien, Installationshinweise sowie Wartungsanforderungen detailliert erläutern.
Was ist ein Näherungsschalter bzw. Näherungssensor?
Der Näherungsschalter verwendet Technologien bzw. arbeiten auf der Basis verschiedener physikalischer Prinzipien wie elektromagnetische Felder, kapazitive Änderungen, Schallwellen, Lichtsignale oder Infrarot (IR), um Objekte in seinem Erfassungsbereich zu identifizieren. Er findet in zahlreichen Anwendungsbereichen Einsatz, in denen eine präzise und zuverlässige Erfassung erforderlich ist.
Der allgemeine Nutzen von Näherungsschaltern liegt in ihrer Fähigkeit, berührungslos und zuverlässig Objekte zu erkennen, was sie besonders verschleißarm und langlebig macht. Diese Eigenschaften sind besonders in der Industrie von großer Bedeutung, wo hohe Zuverlässigkeit und geringe Wartungsanforderungen erforderlich sind.
In der Automatisierungstechnik werden Näherungsschalter häufig verwendet, um die Position von Maschinenteilen zu überwachen, die Anwesenheit von Objekten zu überprüfen oder Bewegungen zu steuern. In der Automobilindustrie dienen sie beispielsweise zur Positionsbestimmung von Fahrzeugteilen während der Montage.
In der Fertigungsindustrie sind sie unverzichtbar für die Überwachung von Produktionslinien, während sie in der Verpackungsindustrie zur Erkennung und Zählung von Produkten eingesetzt werden. Darüber hinaus finden sie Anwendung in der Robotik, wo sie zur Positionsbestimmung und zur Vermeidung von Kollisionen beitragen.
Durch ihre Vielseitigkeit und Anpassungsfähigkeit an unterschiedliche Umgebungen und Anforderungen sind Näherungsschalter eine wesentliche Komponente in zahlreichen technischen Systemen und Prozessen.
Vorteile und Eigenschaften der Näherungsschalter
Näherungsschalter bieten zahlreiche Vorteile, die sie zu einer unverzichtbaren Komponente in vielen industriellen und technischen Anwendungen machen.
| Vorteile der Näherungsschalter | |
| Langlebigkeit und Zuverlässigkeit | Die Langlebigkeit und Zuverlässigkeit der Näherungsschalter resultieren aus der berührungslosen Erkennung, die mechanische Abnutzung verhindert und somit die Lebensdauer des Schalters verlängert. |
| Berührungslose Erkennung | Die berührungslose Funktionsweise der Näherungsschalter vermeidet physische Beschädigungen, was besonders in hygienisch sensiblen Bereichen von Vorteil ist. |
| Hohe Schaltgeschwindigkeit und Präzision | Die hohe Schaltgeschwindigkeit und Präzision der Näherungsschalter ermöglichen schnelle Reaktionszeiten, was für dynamische und automatisierte Prozesse entscheidend ist. |
| Vielseitige Anwendbarkeit | Die Vielseitigkeit der Näherungsschalter zeigt sich in der Kompatibilität mit verschiedenen Materialien wie Metall, Kunststoff, Glas und Flüssigkeiten, was den Einsatz in unterschiedlichen Umgebungen und Industrien ermöglicht. |
| Robustheit | Robustheit ist ein weiterer Pluspunkt: Näherungsschalter sind widerstandsfähig gegen Staub, Schmutz und Feuchtigkeit und daher ideal für raue und anspruchsvolle Einsatzbedingungen. |
| Sicherheit | In sicherheitskritischen Anwendungen tragen sie durch die berührungslose Erkennung zur Reduzierung des Unfallrisikos bei. |
| Energieeffizienz | Zusätzlich sind Näherungsschalter energieeffizient, da sie im Betrieb wenig Energie verbrauchen und durch die reduzierte mechanische Belastung eine verlängerte Lebensdauer aufweisen. |
| Flexibilität | Die Flexibilität der Näherungsschalter zeigt sich in den verschiedenen verfügbaren Bauformen und Größen, die eine Anpassung an spezifische Anwendungsanforderungen ermöglichen. |
| Einfache Integration | Die einfache Integration in verschiedene Steuerungssysteme, unterstützt durch die Kompatibilität mit NPN- und PNP-Polarität, sowie die unkomplizierte Installation und Wartung, sind weitere Vorteile der Näherungsschalter. |
| Hohe Schutzklassen | Näherungsschalter bieten hohe Schutzklassen, wie IP67, die sie staub- und wasserdicht machen und somit maximale Zuverlässigkeit in extremen Umgebungen gewährleisten. |
Welche Arten an Näherungsschalter gibt es?
Es gibt mehrere Arten von Näherungsschaltern, die sich durch ihre Funktionsweise und Anwendung unterscheiden. Hier sind die wichtigsten Typen:
Näherungsschalter induktiv
Induktive Näherungsschalter nutzen elektromagnetische Felder zur Erkennung metallischer Objekte. Ein induktiver Sensor wird häufig in industriellen Umgebungen zur Positionserkennung von Maschinenteilen und zur Steuerung von Automatisierungssystemen eingesetzt.
Induktive Näherungsschalter werden z.B. in Maschinen eingebaut, um gefährliche Bewegungen zu erkennen und die Maschine sofort zu stoppen, wenn ein Mitarbeiter in den Gefahrenbereich gelangt.
Näherungsschalter kapazitiv
Kapazitive Näherungsschalter erfassen Änderungen der elektrischen Kapazität, wenn ein Objekt näher kommt, unabhängig vom Material.
Ein kapazitiver Sensor erkennt nicht-metallische Objekte wie Kunststoff, Glas oder Flüssigkeiten.
Näherungsschalter optisch
Optische Näherungsschalter verwenden Lichtsignale, meist Infrarot, um Objekte zu detektieren. Ein optischer Sensor findet Einsatz in Sicherheits- und Überwachungssystemen, bei der Erkennung von Anwesenheit und Bewegung.
Optische Näherungsschalter erkennen z.B. Personen oder Objekte vor automatischen Türen und öffnen sie, ohne dass physischer Kontakt erforderlich ist.
Näherungsschalter Ultraschall
Ultraschall-Näherungsschalter nutzen Schallwellen, um die Entfernung zu einem Objekt zu messen und dessen Anwesenheit zu erkennen.
Der Ultraschall-Sensor ist weit verbreitet in Füllstandsanzeigen, Abstandsmessungen und für die Erkennung von Objekten in rauen Umgebungen und messen z.B. messen kontinuierlich den Füllstand von Materialien in Silos und Tanks, um Überfüllungen oder Leerlauf zu vermeiden.
Näherungsschalter magnetisch
Magnetische Näherungsschalter reagieren auf magnetische Felder, typischerweise in Kombination mit einem Magneten.
Der magnetische Näherungsschalter findet Verwendung in Anwendungen, bei denen eine hohe Präzision und Zuverlässigkeit erforderlich sind, wie bei Tür- und Fensterkontakten.
Touch-Sensor kapazitiv
Kapazitive Touch-Sensoren erfassen Veränderungen in der Kapazität, die durch Berührung oder Annäherung eines Fingers verursacht werden.
Kapazitive Touch-Sensoren werden bevorzugt in modernen Benutzeroberflächen, wie Touchscreens und Bedienelementen verwendet.
Diese unterschiedlichen Arten von Näherungsschaltern bieten eine Vielzahl von Lösungen für diverse Anforderungen und Einsatzbedingungen in verschiedenen Industrien und Anwendungen.
Wo kommen Näherungsschalter zum Einsatz?
Näherungsschalter sind vielseitige Sensoren, die in einer Vielzahl von Industrien und Anwendungen eingesetzt werden. Ihre Fähigkeit zur berührungslosen Erkennung macht sie besonders wertvoll in Umgebungen, in denen Zuverlässigkeit und Langlebigkeit entscheidend sind.
- Automatisierungstechnik
- Anwendungsgebiete: Näherungsschalter spielen eine zentrale Rolle in der Automatisierungstechnik, wo sie zur Steuerung und Überwachung von Produktionsprozessen eingesetzt werden.
- Beispiel: In einer automatisierten Fertigungslinie erkennen Näherungsschalter das Vorhandensein von Werkstücken und steuern die Bewegungen von Robotern, um präzise Bearbeitungen durchzuführen.
- Robotik
- Anwendungsgebiete: In der Robotik werden Näherungsschalter zur Positionsbestimmung und zur Kollisionserkennung verwendet.
- Beispiel: Ein Industrieroboter verwendet Näherungsschalter, um sicherzustellen, dass seine Greifarme Objekte genau erfassen, ohne sie zu beschädigen. Dies ist besonders wichtig in der Montage von empfindlichen Elektronikkomponenten.
- Fertigungsstraßen
- Anwendungsgebiete: In Fertigungsstraßen dienen Näherungsschalter zur Überwachung von Transportbändern und zur Steuerung des Materialflusses.
- Beispiel: In der Lebensmittelverarbeitung erkennen kapazitive Näherungsschalter das Vorhandensein von Verpackungen auf einem Förderband, wodurch der Verpackungsprozess automatisiert und effizienter gestaltet wird.
- Automobilindustrie
- Anwendungsgebiete: In der Automobilindustrie werden Näherungsschalter zur Qualitätskontrolle und zur Überwachung von Montageprozessen eingesetzt.
- Beispiel: Während der Fahrzeugmontage prüfen induktive Näherungsschalter die korrekte Positionierung von Metallteilen, um sicherzustellen, dass alle Komponenten präzise und sicher montiert sind.
- Logistik und Lagerhaltung
- Anwendungsgebiete: In der Logistik helfen Näherungsschalter bei der Lagerverwaltung und der automatisierten Sortierung von Paketen.
- Beispiel: Optische Näherungsschalter werden verwendet, um die Position von Paletten in einem automatisierten Lager zu überwachen, wodurch der Lagerbetrieb effizienter und genauer wird.
- Sicherheits- und Überwachungssysteme
- Anwendungsgebiete: Näherungsschalter werden in Sicherheits- und Überwachungssystemen eingesetzt, um unbefugten Zugang zu erkennen und Alarme auszulösen.
- Beispiel: In einem Gebäudeüberwachungssystem verwenden optische Näherungsschalter Infrarotsignale, um Bewegungen in gesicherten Bereichen zu erkennen und Sicherheitsalarme zu aktivieren.
- Medizintechnik
- Anwendungsgebiete: In der Medizintechnik werden Näherungsschalter zur Steuerung und Überwachung von medizinischen Geräten eingesetzt.
- Beispiel: Kapazitive Näherungsschalter werden in Dialysegeräten verwendet, um den Füllstand von Flüssigkeitsbehältern zu überwachen und sicherzustellen, dass der Behandlungsprozess reibungslos verläuft.
- Luft- und Raumfahrt
- Anwendungsgebiete: In der Luft- und Raumfahrtindustrie finden Näherungsschalter Anwendung in der Positionsüberwachung und Steuerung von Flugzeugkomponenten.
- Beispiel: Induktive Näherungsschalter werden in Fahrwerksystemen von Flugzeugen eingesetzt, um die korrekte Position und Verriegelung der Fahrwerksbeine während des Starts und der Landung zu überprüfen.
Welche Kriterien sollte man bei der Auswahl von Näherungsschaltern beachten?
Durch die Berücksichtigung der Auswahlkriterien und Hinweise zur Dimensionierung und Integration kann sichergestellt werden, dass der ausgewählte Näherungsschalter zuverlässig und effizient in der spezifischen Anwendung arbeitet. Dies trägt dazu bei, die Betriebssicherheit zu erhöhen und die Wartungskosten zu reduzieren.
| Auswahlkriterien für Näherungsschalter | |
| Schaltabstand | Der Schaltabstand ist der maximale Abstand, in dem der Näherungsschalter ein Objekt zuverlässig erkennen kann. Die Auswahl des Schaltabstands hängt von der spezifischen Anwendung ab. Für Präzisionsaufgaben in der Fertigung ist ein kurzer und genauer Schaltabstand erforderlich, während für größere Objekte oder Abstände ein längerer Schaltabstand besser geeignet ist. |
| Umgebungsbedingungen | Die Betriebsumgebung spielt eine entscheidende Rolle bei der Auswahl des richtigen Näherungsschalters. Faktoren wie Temperatur, Feuchtigkeit, Staub, Vibrationen und mögliche Exposition gegenüber Chemikalien müssen berücksichtigt werden. Einige Näherungsschalter sind speziell für raue oder extreme Bedingungen ausgelegt, während andere für saubere und kontrollierte Umgebungen optimiert sind. |
| Zielmaterial | Das Material des zu erkennenden Objekts beeinflusst die Wahl des Näherungsschalters. Induktive Näherungsschalter eignen sich hervorragend für metallische Objekte, während kapazitive Schalter sowohl metallische als auch nicht-metallische Materialien wie Kunststoff, Glas und Flüssigkeiten erkennen können. Optische und Ultraschall-Näherungsschalter bieten wiederum Vorteile bei der Erkennung von transparenten oder reflektierenden Materialien. |
| Dimensionierung | Die korrekte Dimensionierung eines Näherungsschalters ist entscheidend für seine optimale Leistung. Dabei sollten Faktoren wie der erforderliche Schaltabstand, die Größe des zu erkennenden Objekts und die Bewegungsdynamik des Systems berücksichtigt werden. Es ist wichtig, Schalter zu wählen, die sowohl in Bezug auf ihre physische Größe als auch ihre elektrischen Spezifikationen zu den Anforderungen der Anwendung passen. |
| Öffner vs. Schließer | Näherungsschalter sind als Öffner sowie Schließer erhältlich. Der Öffner-Näherungsschalter unterbricht den Stromkreis, wenn ein Objekt erkannt wird, wodurch der Stromfluss gestoppt wird. Der Schließer-Näherungsschalter hingegen schließt den Stromkreis bei Erkennung eines Objekts. Der Stromfluss wird aktiviert. |
Öffner-Näherungsschalter: Öffner-Näherungsschalter werden häufig in Sicherheitsanwendungen eingesetzt, um Maschinen oder Systeme bei Annäherung eines Objekts oder einer Person automatisch abzuschalten und so Unfälle zu verhindern. Ein typisches Beispiel ist die Not-Aus-Funktion an Maschinen, bei der der Schalter den Stromkreis unterbricht, sobald ein Schutzbereich betreten wird, um die Maschine sofort zu stoppen.
Schließer-Näherungsschalter: Schließer-Näherungsschalter finden Anwendung in Automatisierungsprozessen, bei denen ein Gerät oder eine Maschine aktiviert werden soll, sobald ein Objekt erkannt wird. Beispiele hierfür sind die Aktivierung von Förderbändern, wenn ein Paket erkannt wird, oder das Einschalten von Beleuchtungssystemen, wenn eine Person einen Raum betritt.
Tipps zur richtigen Installation der Näherungsschalter
Durch sorgfältige Installation und regelmäßige Wartung können die Lebensdauer und die Zuverlässigkeit der Näherungsschalter maximiert werden. Dies trägt zu einem störungsfreien Betrieb und einer höheren Effizienz in den entsprechenden Anwendungen bei.
- Montageort wählen: Wählen Sie einen Montageort, der eine zuverlässige Erkennung des Zielobjekts ermöglicht und vor mechanischen Beschädigungen geschützt ist. Stellen Sie sicher, dass der Schalter nicht durch andere Objekte blockiert wird.
- Korrekte Ausrichtung: Richten Sie den Näherungsschalter so aus, dass er optimal auf das zu erkennende Objekt zeigt. Eine präzise Ausrichtung verbessert die Erkennungsgenauigkeit und Zuverlässigkeit.
- Befestigung: Befestigen Sie den Schalter sicher, um Bewegungen oder Vibrationen zu minimieren, die die Erkennungsleistung beeinträchtigen könnten. Verwenden Sie geeignete Befestigungsmaterialien und -methoden.
- Elektrische Anschlüsse: Schließen Sie die elektrischen Anschlüsse gemäß den Herstellerangaben an. Achten Sie auf die richtige Spannungsversorgung und Erdung, um elektrische Störungen und Schäden zu vermeiden.
- Störungsquellen vermeiden: Installieren Sie den Schalter weit genug entfernt von potentiellen Störquellen wie starken Magnetfeldern, Hochspannungsleitungen oder anderen elektrischen Geräten, die Interferenzen verursachen könnten.
Regelmäßige Inspektionen auf physische Schäden, Reinigung des Sensorbereichs sowie Testen der Schaltabstände und Reaktionen auf Zielobjekte sind entscheidend für die ordnungsgemäße Funktion von Näherungsschaltern. Kalibrierung nach Bedarf, Austausch verschlissener Teile und Protokollführung von Wartungsmaßnahmen tragen dazu bei, die Lebensdauer und Zuverlässigkeit der Schalter zu maximieren.
Welche Näherungsschalter Produkte sind bei IT-Tronics erhältlich?
IT-Tronics bietet eine breite Palette von Näherungsschaltern, die für verschiedene industrielle und technische Anwendungen geeignet sind. Diese Schalter sind in unterschiedlichen Technologien und Ausführungen erhältlich, um spezifische Anforderungen in verschiedenen Umgebungen und Anwendungen zu erfüllen.
Das Angebot der Lumonic Näherungsschalter von IT-Tronics umfasst induktive Näherungsschalter und kapazitive Näherungsschalter in verschiedenen Größen, als Schließer und Öffner und unterschiedlichen Polaritäten. Die Wahl zwischen NPN und PNP hängt von der spezifischen Anwendung und den Anforderungen des Steuerungssystems ab. Es ist wichtig sicherzustellen, dass der Näherungsschalter mit der Eingangsschaltung des verwendeten Steuerungssystems kompatibel ist.
Lumonic Näherungssensor induktiv

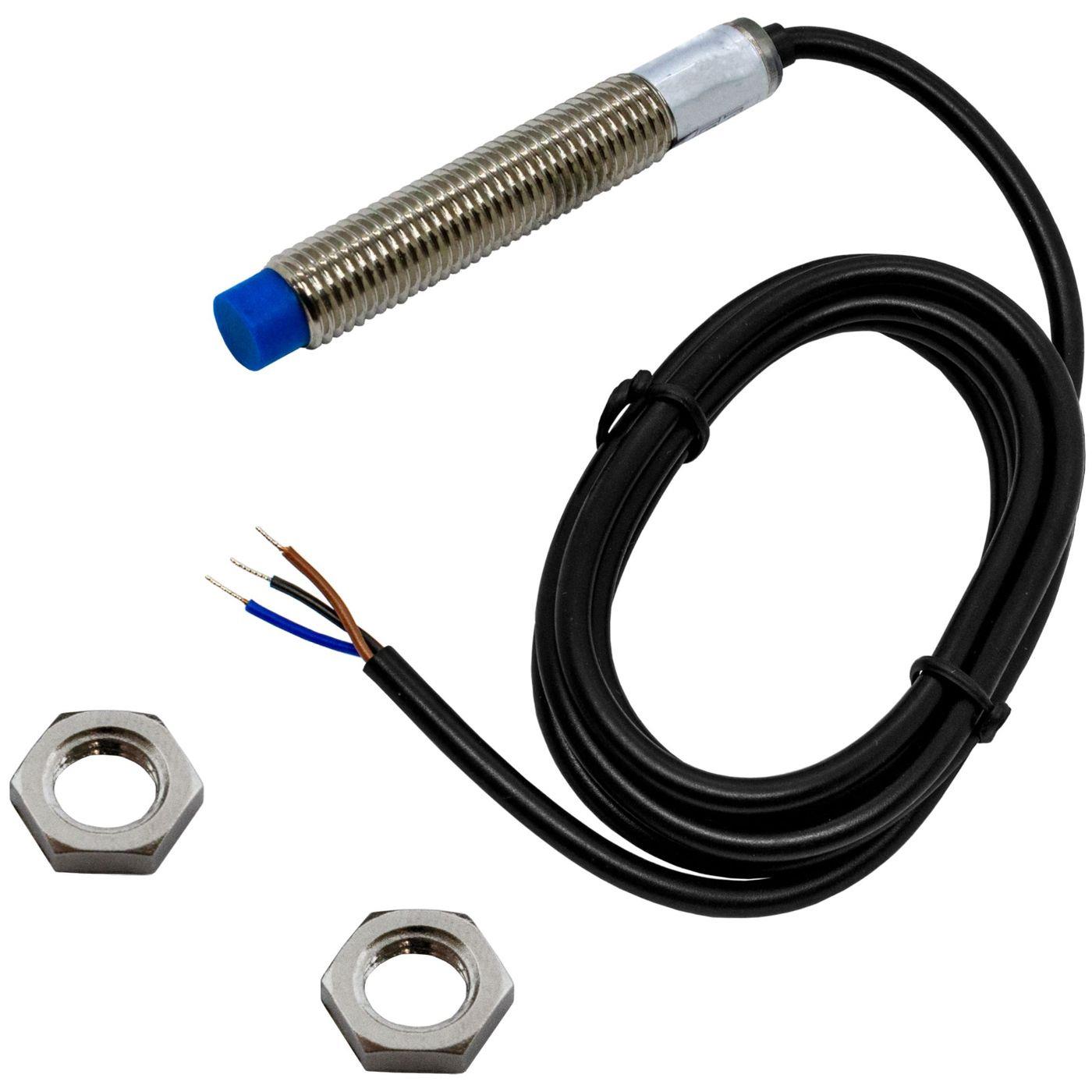

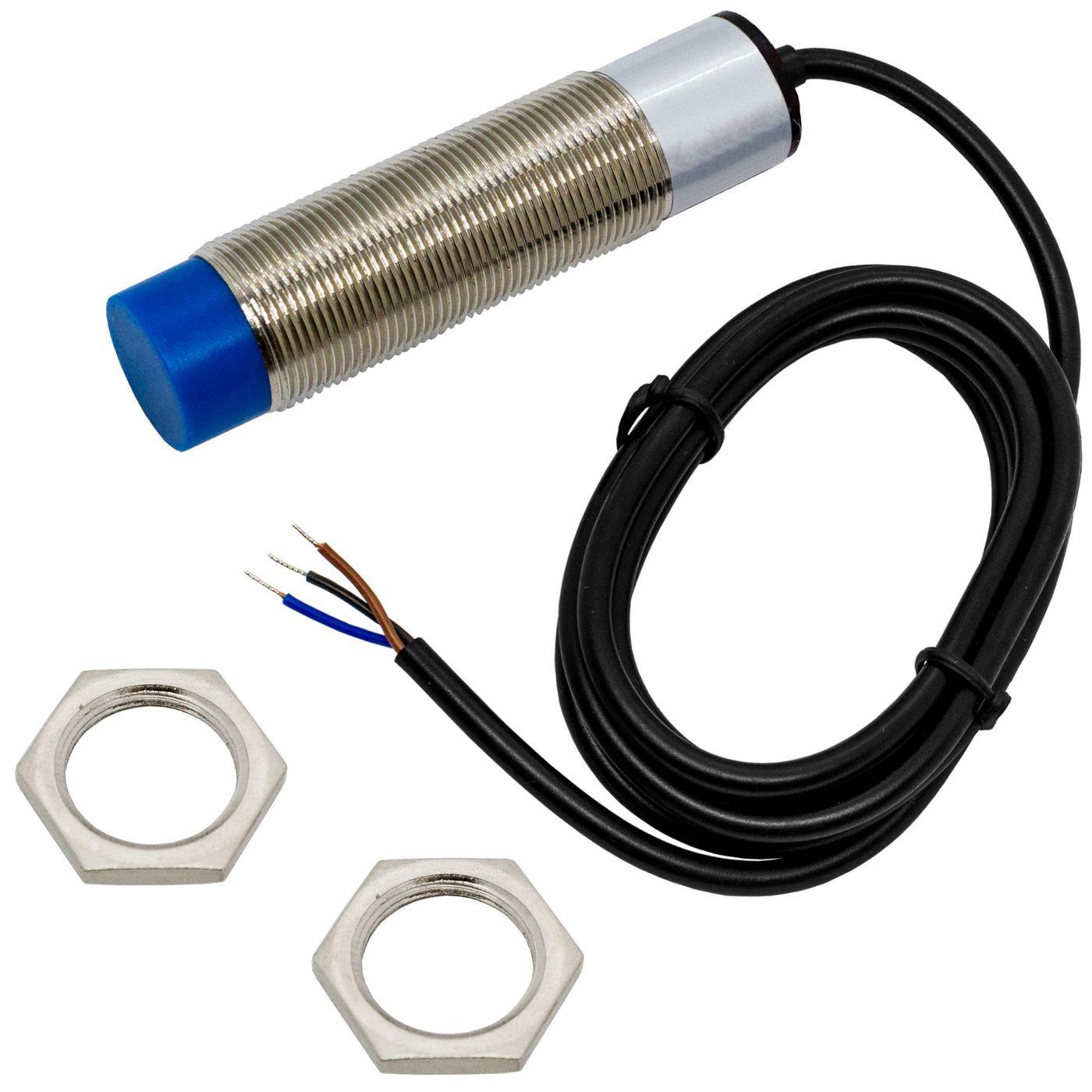

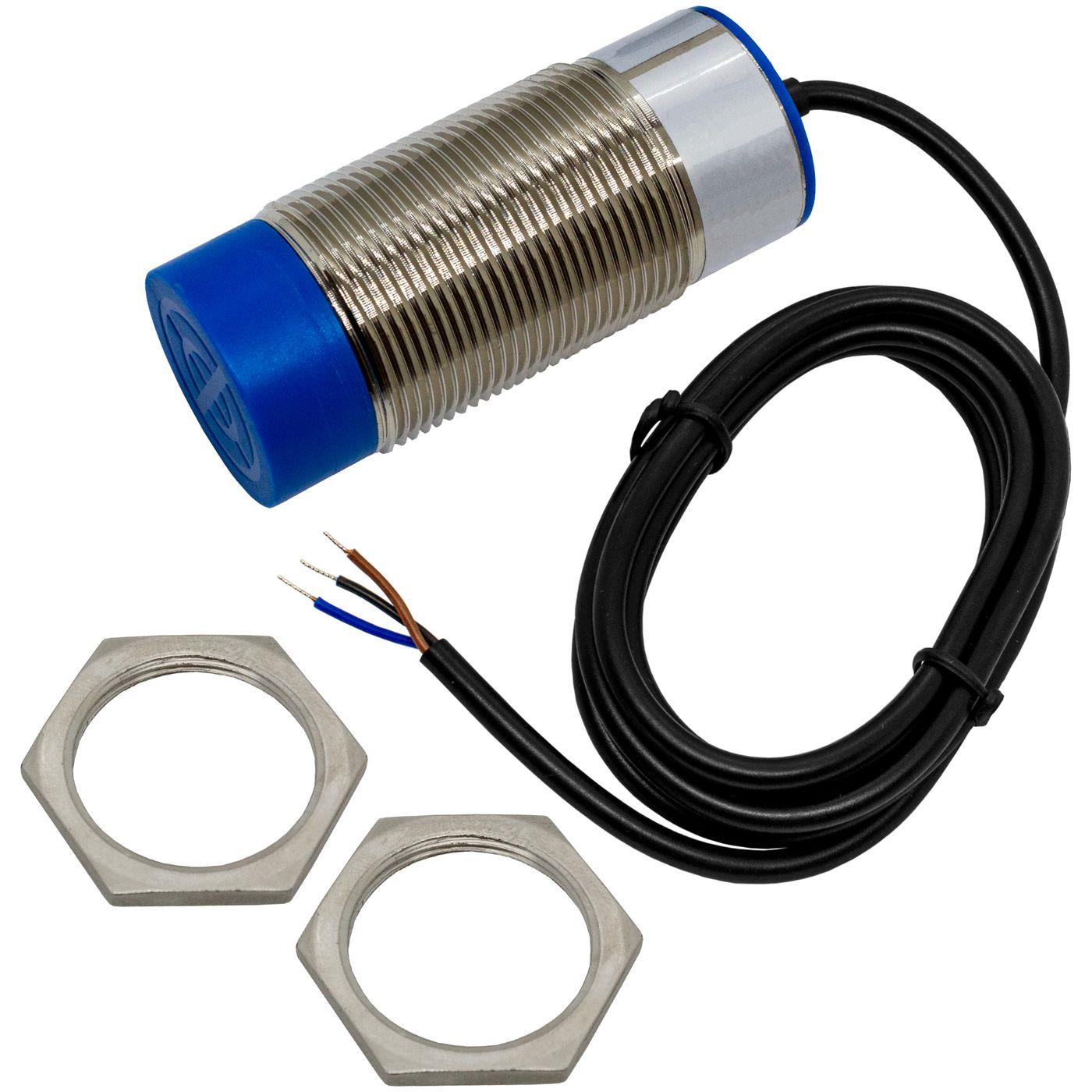

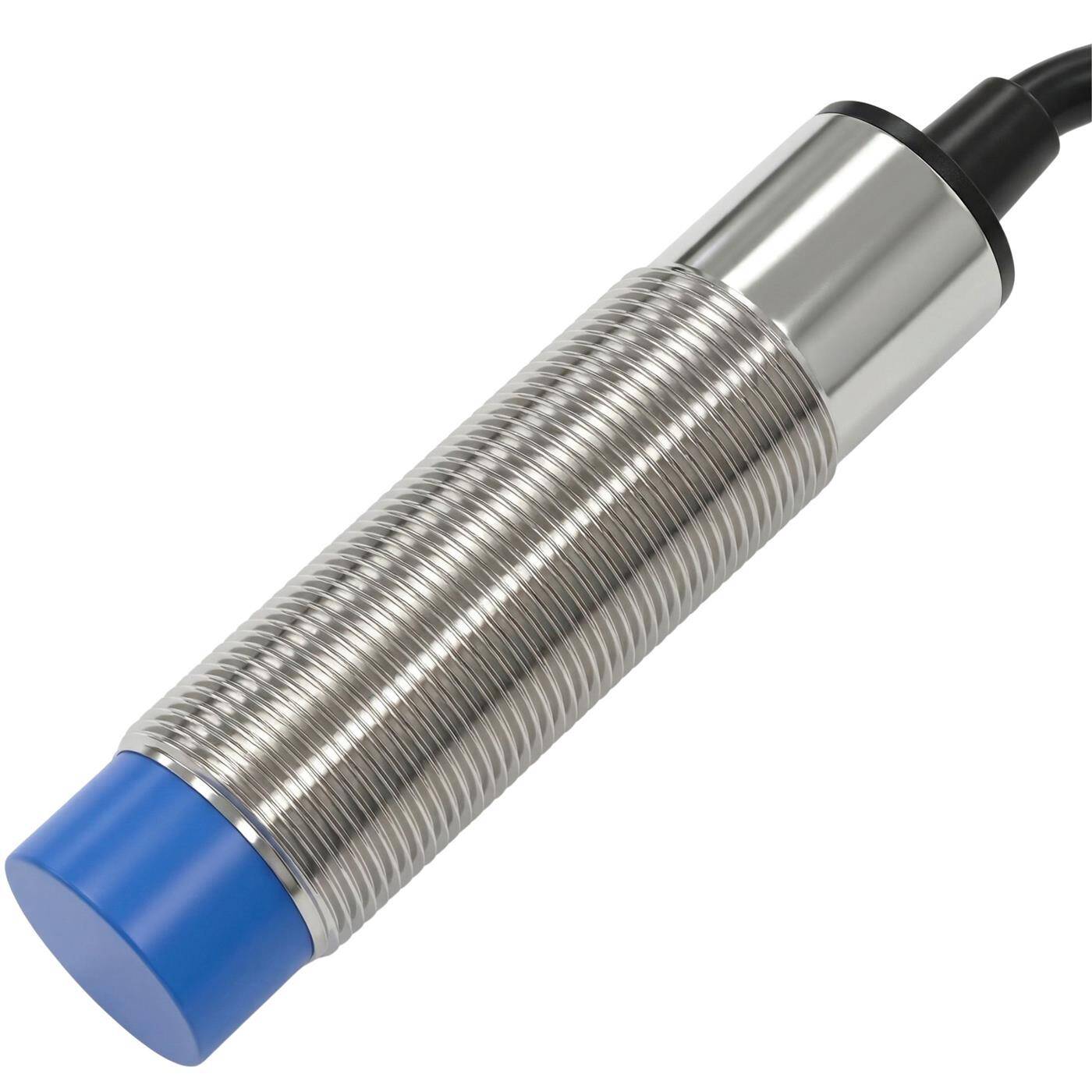

Induktive Näherungsschalter von Lumonic sind in den verschiedenen Größen M8, M12, M18 und M30 erhältlich. Zudem haben Sie die Wahl zwischen Schließer und Öffner und der Polarität ( NPN und PNP).
Die mit Messing vernickelten Näherungsschalter haben die Schutzklasse IP67 und sind somit vollständig staubdicht und gegen zeitweiliges Untertauchen in Wasser geschützt, was den induktiven Sensor ideal für den Einsatz in rauen Umgebungen und anspruchsvollen industriellen Anwendungen macht.
Die Näherungsschalter arbeiten mit einer Spannung von 6 bis 36V DC und können bei Temperaturen von -30°C - 65°C eingesetzt werden, was eine breite Kompatibilität und Flexibilität in verschiedenen elektrischen Systemen bietet.
Lumonic Näherungssensor kapazitiv

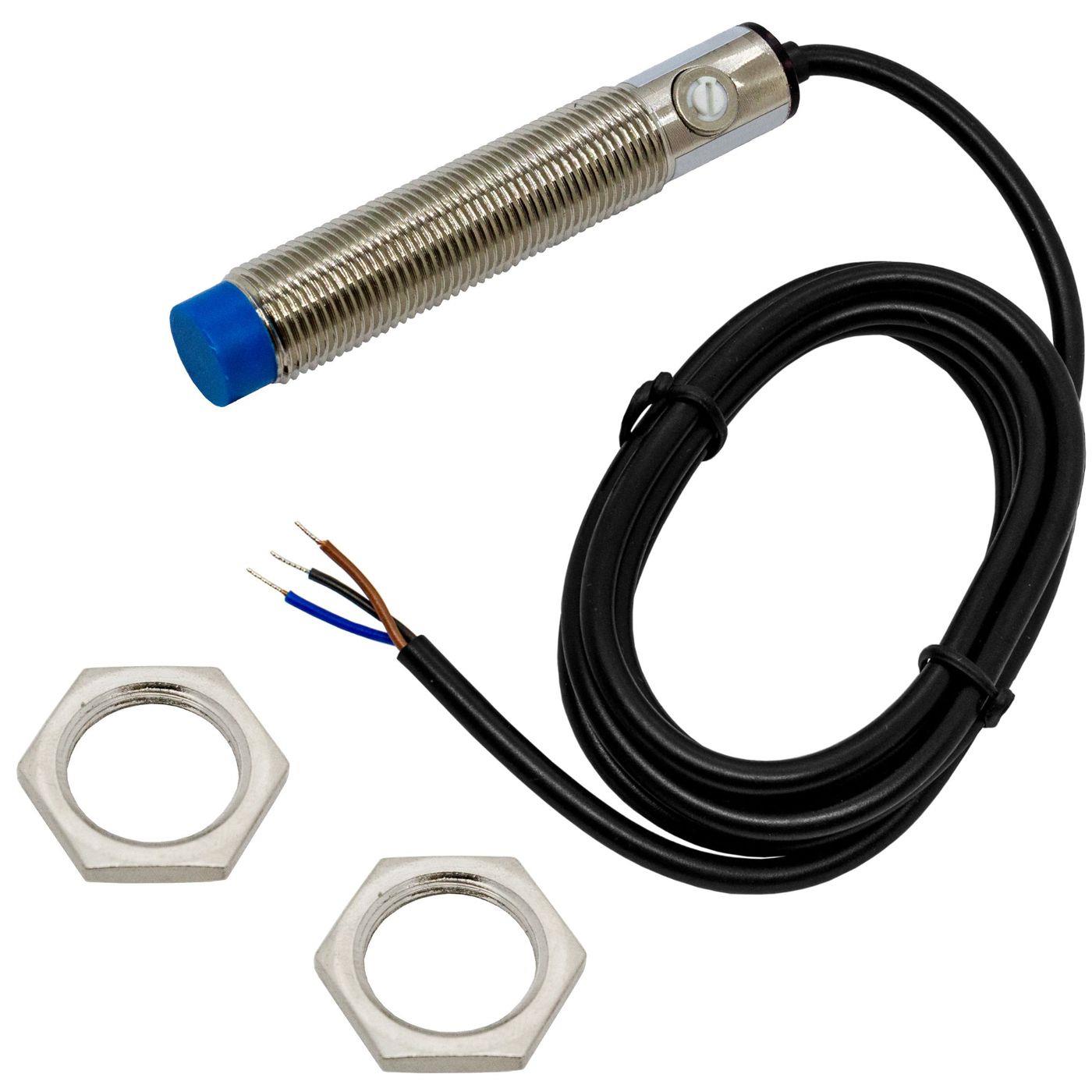

Kapazitive Näherungsschalter von Lumonic sind in den Größen M12, M18 und M30 verfügbar und bieten sowohl Schließer- als auch Öffner-Optionen mit den Polaritäten NPN und PNP.
Diese Schalter mit einer vernickelten Messinghülle besitzen die Schutzklasse IP67, wodurch der kapazitive Sensor vollständig staubdicht und gegen zeitweiliges Untertauchen in Wasser geschützt und hervorragend für den Einsatz in rauen Umgebungen und anspruchsvollen industriellen Anwendungen geeignet ist.
Mit einem Spannungsbereich von 6 bis 36V DC und einem Betriebstemperaturbereich von -30°C bis 65°C bieten sie hohe Kompatibilität und Flexibilität in verschiedenen elektrischen Systemen.
NPN-Näherungsschalter:
Bei NPN-Schaltern fließt der Strom vom Lastanschluss (dem Verbraucher) zum Ausgang des Schalters und dann zur Masse (Minuspol). Dies bedeutet, dass der Schalter beim Aktivieren eine Verbindung zur Masse herstellt und somit der Stromkreis geschlossen wird. Sie werden oft als "Sinksensoren" bezeichnet, weil sie den Strom "sinken" lassen (ziehen ihn zur Masse).
NPN-Schalter (Sinksensor): Schaltet die Verbindung zur Masse (Minuspol), zieht Strom zur Masse.
PNP-Näherungsschalter:
Bei PNP-Schaltern fließt der Strom von der positiven Versorgungsspannung durch den Lastanschluss zum Ausgang des Schalters und dann zur Last. Beim Aktivieren stellt der Schalter eine Verbindung zur positiven Versorgungsspannung her, wodurch der Stromkreis geschlossen wird. Sie werden oft als "Sourcesensoren" bezeichnet, weil sie den Strom "sourcen" (liefern ihn zur Last).
PNP-Schalter (Sourcesensor): Schaltet die Verbindung zur positiven Versorgungsspannung, liefert Strom zur Last.
