Ringkerntrafo - Trafo der besonderen Bauart

Ein Ringkerntrafo, oder Ringkerntransformator, ist ein Transformator der besonderen Bauart. Transformatoren sind unverzichtbare Komponenten in der Elektronikwelt, die eine Schlüsselrolle in der Energieübertragung und -anpassung spielen. Sie ermöglichen die effiziente Umwandlung von Spannungen und Strömen, sowohl in industriellen Anlagen als auch in alltäglichen Geräten.

Der Ringkerntransformator hebt sich durch seine innovative Bauweise hervor. Durch die Verwendung eines geschlossenen Ringkerns bietet der Ringkerntrafo zahlreiche Vorteile, wie minimierte Verluste, bessere EMV-Eigenschaften und eine kompakte Größe. Diese Eigenschaften machen Ringkerntransformatoren zu einer bevorzugten Wahl für Anwendungen, die hohe Effizienz und präzise Spannungsanpassung erfordern.

Wie ist die Funktionsweise von Transformatoren?

Transformatoren funktionieren auf Basis der elektromagnetischen Induktion. Ein typischer Transformator besteht aus zwei Wicklungen, der Primärwicklung und der Sekundärwicklung, die um einen gemeinsamen Eisenkern gewickelt sind. Wenn eine Wechselspannung an die Primärwicklung angelegt wird, erzeugt das wechselnde magnetische Feld im Eisenkern einen Fluss von magnetischer Energie.

Dieser magnetische Fluss durchdringt die Sekundärwicklung und induziert in ihr eine Spannung. Die Verhältnisse der Windungszahlen in den Wicklungen bestimmen das Verhältnis von Primärspannung zu Sekundärspannung und Primärstrom zu Sekundärstrom.

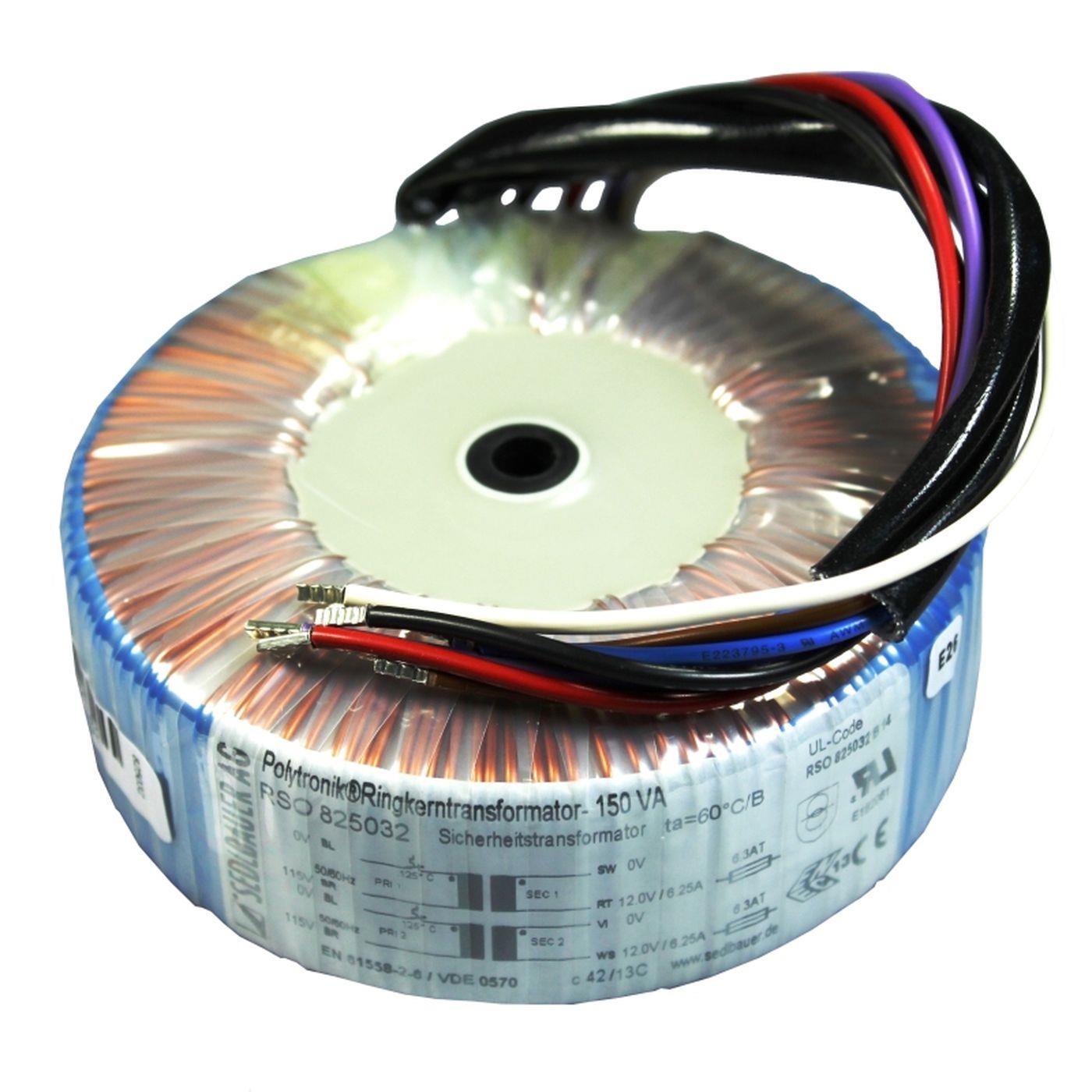

Ringkerntrafos

Wie ist ein Ringkerntrafo aufgebaut?

Aufbau Ringkerntrafo

Im Vergleich zu herkömmlichen Transformatoren besitzt der Ringkerntrafo einen Ringkern in Form eines geschlossenen Rings oder einer geschlossenen Schleife. Im Gegensatz zu herkömmlichen Transformatoren mit eckigen oder rechteckigen Kernformen bieten Ringkernkerntransformatoren einige Vorteile. Die geschlossene Ringform minimiert magnetische Streuverluste und verbessert den Wirkungsgrad des Transformators

Durch die gleichmäßige Verteilung des magnetischen Flusses im Ringkern wird die Koppelung zwischen Primär- und Sekundärwicklung optimiert, was zu einer effizienten Energieübertragung führt. Die Basis jedes Ringkerntrafos ist ein Ringkern aus Permalloy, Siliziumstahl, Ferrit oder Eisenpulver.

Wie funktioniert ein Ringkerntrafo?

Ein Ringkerntransformator funktioniert aufgrund des Prinzips der elektromagnetischen Induktion. Hier ist eine detaillierte Erklärung seiner Funktionsweise:

  1. Grundprinzip der elektromagnetischen Induktion: Elektromagnetische Induktion besagt, dass eine Änderung des magnetischen Flusses durch eine Spule eine Spannung in dieser Spule induziert. Diese Spannung wird als Induktionsspannung bezeichnet.
  2. Aufbau eines Ringkerntransformators: Ein Ringkerntransformator besteht aus zwei Wicklungen, der Primärwicklung und der Sekundärwicklung, die um einen geschlossenen Ringkern gewickelt sind. Der Kern besteht aus einem Material mit hoher magnetischer Leitfähigkeit, um den magnetischen Fluss effizient zu leiten.
  3. Wirkungsweise: Wenn eine Wechselspannung an die Primärwicklung angelegt wird, erzeugt diese einen sich ständig ändernden magnetischen Fluss im Ringkern. Dieses wechselnde magnetische Feld durchdringt den Kern und erreicht die Sekundärwicklung. Aufgrund der Induktionswirkung in der Sekundärwicklung wird eine Spannung induziert.
  4. Übertragung von Energie: Die induzierte Spannung in der Sekundärwicklung hängt von den Windungszahlen der Primär- und Sekundärwicklungen ab. Durch das richtige Verhältnis dieser Windungen kann der Ringkerntransformator die Eingangsspannung in eine höhere oder niedrigere Ausgangsspannung umwandeln, je nach den Anforderungen der Anwendung.
  5. Effizienz durch den geschlossenen Ringkern: Der geschlossene Ringkern minimiert magnetische Streuverluste, da der magnetische Fluss innerhalb des Kerns geschlossen bleibt und somit weniger Energie verloren geht. Dies führt zu einer höheren Effizienz des Transformators.
Funktionsweise Ringkerntrafo

Der Ringkerntrafo ermöglicht durch seine spezielle Bauweise eine präzise Übertragung von elektrischer Energie mit geringen Verlusten und guter EMV-Performance, was sie ideal für Anwendungen macht, bei denen Effizienz und Spannungsanpassung von großer Bedeutung sind.

Wo finden Ringkerntrafos Anwendung?

In Anwendungen, bei denen eine effiziente Energieübertragung, geringe Verluste und kompakte Abmessungen erforderlich sind, können Ringkernkerntransformatoren eine optimale Lösung bieten.

In Stromversorgungssystemen und Netzteilen ermöglichen sie eine effiziente Spannungsanpassung und sichern eine zuverlässige Energieübertragung. In Audiogeräten und Verstärkern gewährleisten Ringkerntrafos eine hochwertige Signalverarbeitung und minimieren Störungen. Darüber hinaus sind Ringkerntransformatoren in medizinischen Geräten und Laborequipment entscheidend, um präzise Spannungsversorgung zu gewährleisten und elektromagnetische Interferenzen zu minimieren. Ihre Fähigkeit, hohe Leistungen effizient zu übertragen, macht Ringkerntrafos zu einer Grundlage für verschiedenste Anwendungen, bei denen genaue Spannungsanpassung und Energieübertragung unabdingbar sind.

  • Stromversorgung und Netzteile: Effiziente Energieübertragung, Spannungsanpassung
  • Audiogeräte und Verstärker: Störungsarme Signalverarbeitung
  • Medizinische Geräte und Labore: Präzise Spannungsversorgung
  • Industrielle Anwendungen: Stabile Versorgung, Steuerungssysteme
  • Erneuerbare Energien: Gleichspannungsumwandlung
  • Elektromobilität: Ladestationen für Elektrofahrzeuge
  • Telekommunikation: Sichere Energieübertragung, Störungsminimierung
  • Luft- und Raumfahrt: Kompakte, stabile Elektronikversorgung
  • Hochleistungs-Computing: Energieeffiziente Spannungsregulierung

Auswahlkriterien für Ringkerntransformatoren

Bei der Auswahl von Ringkerntransformatoren spielen verschiedene Kriterien eine entscheidende Rolle:

  • Leistungsbereiche und Spannungsanpassung:
    Berücksichtigung der benötigten Leistungskapazität je nach Anwendungsanforderungen.
    Anpassung der Transformatorgröße und -spezifikationen für die gewünschte Spannungsänderung.
  • Wicklungszahlen und Verhältnisse:
    Auswahl der richtigen Wicklungszahlen, um gewünschte Umwandlungen von Spannung und Strom zu erreichen.
    Präzise Steuerung der Ausgangsspannung durch das Verhältnis von Primär- zu Sekundärwicklungen.
  • Frequenzbereiche und Induktivität:
    Berücksichtigung der Betriebsfrequenz, da die Induktivität mit der Frequenz variiert.
    Auswahl eines Transformators, der im gewünschten Frequenzbereich optimal funktioniert.
  • Anwendungsumgebung und EMV:
    Anpassung des Transformators an die spezifischen Umgebungsbedingungen, um eine stabile Leistung sicherzustellen.
    Minimierung von elektromagnetischen Störungen (EMI) für eine zuverlässige Funktion.

Ringkerntransformaten kaufen - von Sedlbauer - Experte für Induktive Komponenten

IT-Tronics bietet eine breite Auswahl an Ringkerntransformatoren der Marke Sedlbauer, dem Pionier auf dem Gebiet Ringkerntransformatoren und induktive Komponenten auf Ringkernbasis. In unserem Sortiment finden Sie unterschiedliche Modelle, die verschiedene Leistungsklassen und Spezifikationen erfüllen. Wir präsentieren Ringkerntransformatoren für diverse Anwendungen von audiophilen Geräten bis hin zu industriellen Systemen – die bevorzugt zur Anfertigung moderner, leistungsfähiger Geräte und Systemkomponenten auf dem gesamten Gebiet der Elektrotechnik und Elektronik wie z.B. Audio-/HiFi-Technik, Medizintechnik, Nachrichtentechnik, Messtechnik, Beleuchtungsanwendungen und vieles mehr eingesetzt werden.

Unsere Produktseiten bieten detaillierte Informationen zu jeder Variante, einschließlich technischer Daten und Anwendungshinweisen. Entdecken Sie die Vielfalt unserer hochwertigen Ringkerntransformatoren und dem entsprechenden Zubehör wie Einschaltstrombegrenzer und DC-Netzfilter. Finden Sie die optimale Lösung für Ihre Bedürfnisse.

Ringkerntransformatoren Unterschied
Sedlbauer Basic Serie (Standard) Die Basic Serie sind Standardausführungen von Ringkerntrafos
Sedlbauer Premium Serie (High Quality) Die Premium Version sind High-Quality Varianten der Ringkerntrafos
Zubehör Einschaltstrombegrenzer, DC-Netzfilter und weiteres Zubehör

Was sind die Vorteile von Ringkerntrafos?

Die Ringkerntechnologie bietet diverse Vorzüge in Transformatoren. Durch den geschlossenen Ringkern werden magnetische Streuverluste minimiert, wodurch die Effizienz steigt. Zudem begünstigt die geschlossene Schleife bessere elektromagnetische Verträglichkeit ( EMV ), reduziert elektromagnetische Interferenzen und sorgt so für stabile Geräteleistung. Die kompakte Bauweise der Ringkerntransformatoren ermöglicht Platzersparnis, was in beengten Umgebungen und Anwendungen mit begrenztem Raum besonders vorteilhaft ist. Zusammengefasst bieten Ringkerntechnologien höhere Effizienz, EMV-Stabilität und Raumoptimierung, was sie zu einer präferierten Wahl für leistungsfähige und kompakte Elektronikgeräte macht.

Ringkerntransformatoren von Sedlbauer - Vorteile in der Übersicht

  • Hochleistungsprodukte in kompakter Bauweise
  • Bis zu 50% weniger Gewicht im Vergleich zu herkömmlichen Transformatoren
  • Extrem geringe magnetische Streuung
  • bis zu 98% Effizienz und optimales Temperaturverhalten
  • Hohe Zuverlässigkeit und lange Lebensdauer der Produkte
  • Vielseitige Anwendungen: Audio-/HiFi-Technik, Medizintechnik, Messtechnik ...
  • Schnelle Montage durch verschiedene Befestigungsoptionen
  • Qualitätsmanagementsystem gemäß DIN EN ISO 9001:2015 und EN ISO 13485:2016
  • Zertifizierte Sicherheit und geprüfte Standards
  • UL 508 Zertifizierung für höchste Sicherheitsstandards
  • ENEC-Zeichen zur Kosteneinsparung bei Prüf- und Zertifizierungskosten
  • Fast ein Jahrhundert Erfahrung in diesem Bereich
