Stiftkabelschuhe - Ein unverzichtbarer Leitfaden für jeden Elektro-Profi
Stiftkabelschuhe sind spezialisierte Verbindungselemente in der Elektrotechnik, die dazu dienen, Drahtenden sicher in elektrische Geräte und Schalttafeln einzuführen. Diese kleinen, aber entscheidenden Metallhülsen in Form eines Stifts sind für eine effiziente und sichere elektrische Verbindung unerlässlich. Der Stiftkabelschuh besteht in der Regel aus einem leitenden Material wie Kupfer und ist oft mit einer isolierenden Hülle versehen, um Sicherheit und Haltbarkeit zu gewährleisten.
- Was ist eigentlich ein Stiftkabelschuh?
- Was ist der Unterschied zwischen Stiftkabelschuh und Aderendhülse?
- Welche Vorteile und Merkmale haben Stiftkabelschuhe gegenüber anderen Kabelschuhen?
- Stiftkabelschuh montieren leicht gemacht - mit der Schritt-für-Schritt Anleitung
- Welche Faktoren sind bei der Auswahl von Stiftkabelschuhen entscheidend?
- Stiftkabelschuhe von IT-Tronics: Vielseitige Kompatibilität und zuverlässige Verbindungen
- Stiftkabelschuhe - Technische Daten und Bestellinformationen
- Stiftkabelschuh, teilisoliert, VPE 25 Stück
Stiftkabelschuhe haben in einer Vielzahl von Anwendungen eine große Bedeutung, von alltäglichen Haushaltsgeräten bis hin zu komplexen industriellen Systemen. In der Automobilindustrie beispielsweise ermöglichen sie zuverlässige Verbindungen in elektrischen Systemen, die ständigen Vibrationen und Temperaturschwankungen ausgesetzt sind. In der Elektronikfertigung erleichtern sie die Montage von Komponenten auf Leiterplatten und tragen zur Minimierung von Produktionsfehlern bei.
Stiftkabelschuhe erweisen sich aufgrund ihrer Anpassungsfähigkeit und Effizienz als essenzielle Elemente in der elektrischen Montage und Wartung. Ihre Kapazität, dauerhafte und zuverlässige Verbindungen zu schaffen, macht sie in diversen Sektoren wie dem Bauwesen, der Energieerzeugung und der Telekommunikation unentbehrlich.
In unserem Leitfaden finden Sie alle wesentlichen Informationen zu verschiedenen Typen der Stiftkabelschuhe und ihren spezifischen Anwendungen sowie praktische Tipps für ihre Auswahl und Installation.
Was ist eigentlich ein Stiftkabelschuh?
Der Stiftkabelschuh ist auch unter den Namen Buchsenklemme, Stiftklemme oder Stiftverbinder bekannt. Der Kabelschuh mit der prägnanten Stiftform gehört zu der Kategorie der Quetschverbinder bzw. Crimpverbinder und dient als Verbinder zur Anschlussstelle.
Der Stiftkabelschuh als spezielles Verbindungselement in der Elektrotechnik, ist für die sichere Anbindung von Drahtenden an elektrische Geräte und Schaltanlagen konzipiert. Sein Metallkörper besteht typischerweise aus leitfähigen Materialien wie Kupfer, seltener Aluminium. Der Stift ist meist mit einer Beschichtung versehen, die in erster Linie die Leitfähigkeit, aber auch die Sicherheit und Langlebigkeit erhöht. Die primäre Funktion besteht darin, eine robuste und zuverlässige elektrische Verbindung zu gewährleisten, was sie zu einem unverzichtbaren Bestandteil in verschiedenen elektrischen Installationen macht.
Stiftkabelschuhe lassen sich hauptsächlich in zwei Kategorien unterteilen: isoliert und nicht isoliert. Isolierte Stiftkabelschuhe werden bevorzugt in Bereichen eingesetzt, wo eine sichere und isolierte elektrische Verbindung erforderlich ist. Die isolierten Stiftkabelschuhe werden in der Regel mit einer speziellen Crimpzange befestigt, um eine zuverlässige Verbindung zu gewährleisten. Generell gibt es Stiftkabelschuhe in verschiedenen Formen, die auf spezifische Anwendungserfordernisse zugeschnitten sind. Die gängigsten Formen umfassen gerade, rechteckige oder zylindrische Stifte, die so gestaltet sind, dass sie leicht in entsprechende Buchsen oder Anschlüsse passen. Die Größen variieren von sehr klein, geeignet für feine Elektronikkomponenten, bis hin zu größeren Versionen, die in der Schwerindustrie verwendet werden.
Lumonic Stiftkabelschuhe von IT-Tronics, bestehen aus einem Metallstift und einer Crimphülse, die für das Ende der Litze gedacht ist. Diese Modelle bieten zusätzlichen Halt und Schutz für die Isolierung der Litze selbst. Durch die kompakte Form des Stiftes benötigen diese Kabelschuhe zudem weniger Platz im Klemmenbereich im Vergleich zu den bloßen Litzenenden.
Was ist der Unterschied zwischen Stiftkabelschuh und Aderendhülse?
Stiftkabelschuh und Aderendhülse ähneln sich in ihrem Design und sind beide elektrische Verbindungselemente, die in der Elektrotechnik verwendet werden, um eine sichere Verbindung zwischen Drähten und anderen Komponenten zu gewährleisten. Trotz ihren Gemeinsamkeit und ähnlichen Anwendungsbereichen unterscheiden sie sich in Verwendungszweck, Funktionsweise und Äußerem:
Stiftkabelschuhe, zugehörig zu Kabelschuhe, sind dafür konzipiert, robuste elektrische Verbindungen durch Einstecken in Buchsen oder Terminals zu schaffen und eignen sich besonders für Anwendungen, bei denen Drähte häufig verbunden werden. Sie sind in isolierten und nicht isolierten Varianten verfügbar und werden durch Crimpen am Draht befestigt.
Aderendhülsen hingegen, die zu Kabelverbinder zählen, sind kleine Metallröhren, die dazu dienen, die feinen Drähte in mehradrigen Leitern zu schützen und zu bündeln. Sie werden in Klemmblöcke eingeführt und unterstützen eine schadensfreie und saubere Installation. Während Stiftkabelschuhe direkt in Geräte eingeführt werden, helfen Aderendhülsen dabei, eine bessere Kontaktfläche und Schutz in Klemmverbindungen zu gewährleisten.
Stiftkabelschuhe sorgen für eine direkte und robuste Verbindung mit Geräten oder Schalttafeln, während Aderendhülsen primär zum Schutz feindrähtiger Leiter und zur Gewährleistung einer sicheren und sauberen Installation in Klemmblöcken eingesetzt werden.
Welche Vorteile und Merkmale haben Stiftkabelschuhe gegenüber anderen Kabelschuhen?
Spezifische Vorteile und Merkmale machen Stiftkabelschuhe besonders praktisch gegenüber Ringkabelschuhe, Rohrkabelschuhe und Gabelkabelschuhe für bestimmte Anwendungen:
- Schnelle und werkzeugfreie Verbindungen: Der Stiftkabelschuh ist leicht ein- und aussteckbar, was ihn ideal für Situationen macht, in denen häufige Verbindungsänderungen erforderlich sind.
- Flexibilität und Modularität: Seine Stiftform erlaubt schnelles Verbinden und Trennen, was den Stiftkabelschuh für modulare Systeme und Prototypen nützlich macht.
- Hohe Zuverlässigkeit: Der Stiftkabelschuh bietet einen festen Sitz, der auch unter Vibration sicher bleibt, was ihn für mobile und bewegliche Anwendungen geeignet macht.
- Einfache Wartung: Der Stiftkabelschuh ist einfach zu warten, da er ohne vollständige Demontage ein- und ausgesteckt werden können.
Stiftkabelschuhe sind eine ausgezeichnete Wahl für dynamische Systeme, die einfache Montage, schnelle Wartung und zuverlässige Leistung erfordern.
Stiftkabelschuh montieren leicht gemacht - mit der Schritt-für-Schritt Anleitung
Hier ist eine einfache Schritt-für-Schritt-Anleitung, wie Sie einen Stiftkabelschuh korrekt montieren - damit ihre elektrischen Verbindungen sicher und zuverlässig funktionieren können:
- Vorbereitung des Drahtes: Messen Sie die benötigte Länge der Drahtisolierung, die entfernt werden muss, um den Stiftkabelschuh anzubringen. Verwenden Sie ein geeignetes Abisolierwerkzeug, um den Draht präzise und ohne Beschädigung der Kupferlitzen freizulegen.
- Auswahl des richtigen Stiftkabelschuhs: Der Durchmesser des Stiftkabelschuhs muss mit dem Durchmesser des abisolierten Drahtes übereinstimmen. Eine gute Passform ist entscheidend für eine sichere elektrische Verbindung.
- Einführen des Drahtes: Schieben Sie das abisolierte Ende des Drahtes vollständig in die Metallhülse des Stiftkabelschuhs ein. Überprüfen Sie, ob der Draht bis zum Ende des Kabelschuhs reicht.
- Crimpen des Kabelschuhs: Verwenden Sie eine passende Crimpzange, um den Stiftkabelschuh am Draht zu befestigen. Positionieren Sie den Kabelschuh in der Crimpzange so, dass der zu crimpende Bereich vollständig von den Crimpbacken umfasst wird. Drücken Sie die Zange fest zu, um eine dauerhafte Verbindung herzustellen.
- Überprüfung der Verbindung: Führen Sie einen Zugtest durch, indem Sie leicht am Draht und am Kabelschuh ziehen. Eine gut gecrimpte Verbindung sollte fest sitzen und darf sich nicht lösen. Überprüfen Sie die Crimpverbindung visuell auf eine gleichmäßige Verpressung und das Fehlen von Beschädigungen am Draht und am Kabelschuh.
- Installation: Stecken Sie den Stift des Kabelschuhs in die entsprechende Buchse oder das Gerät, mit dem Sie eine Verbindung herstellen möchten. Achten Sie darauf, dass die Verbindung fest und sicher ist.
- Abschließende Überprüfung: Schalten Sie das Gerät ein, um die Funktionalität der neuen Verbindung zu testen. Überprüfen Sie auf korrekte Funktion und das Fehlen von Funktionsstörungen.
Die Größe des Stiftkabelschuhs muss zwingend zum Durchmesser des Leiters passen. Für die Crimpverbindung ist eine spezielle Crimpzange, die für verschiedene Größen von Stiftkabelschuhen und Anschlusstypen geeignet ist, erforderlich. Die Gesenke der Zange vercrimpt den Stiftkabelschuh bzw. die Buchsenklemme konform den Standards.
Welche Faktoren sind bei der Auswahl von Stiftkabelschuhen entscheidend?
Bei der Auswahl von Stiftkabelschuhen sind mehrere Kriterien zu beachten, um sicherzustellen, dass die elektrische Verbindung sowohl sicher als auch effizient ist. Hier sind die wichtigsten Faktoren, die Sie berücksichtigen sollten:
Leiterdurchmesser und Kabelschuhgröße
Die Größe des Stiftkabelschuhs muss exakt auf den Durchmesser des Leiters abgestimmt sein. Eine korrekte Kompatibilität ist entscheidend, da eine zu große oder zu kleine Passform zu einer schlechten elektrischen Verbindung führen kann, die eventuell überhitzen oder mechanisch versagen könnte.
Material
Stiftkabelschuhe werden typischerweise aus Kupfer, Aluminium oder einer Kupfer-Aluminium-Legierung hergestellt. Kupfer bietet eine ausgezeichnete elektrische Leitfähigkeit und ist sehr langlebig, während Aluminium leichter ist und Korrosionsbeständigkeit bietet. Die Wahl des Materials hängt von der spezifischen Anwendung und den Umgebungsbedingungen ab.
Isolierung
Entscheiden Sie, ob Sie isolierte oder nicht isolierte Stiftkabelschuhe benötigen. Isolierte Stiftkabelschuhe haben eine Kunststoffhülle, die zusätzlichen Schutz gegen elektrische Störungen bietet und die Sicherheit erhöht, besonders in Umgebungen, wo elektrische Kurzschlüsse ein Risiko darstellen könnten.
Crimpverbindung
Die Qualität der Crimpverbindung ist entscheidend für die Zuverlässigkeit der gesamten Verbindung. Es ist wichtig, eine hochwertige Crimpzange zu verwenden, die speziell für den Typ und die Größe des Stiftkabelschuhs geeignet ist. Eine gut ausgeführte Crimpverbindung ist fest und verformt den Kabelschuh so, dass eine maximale Kontaktfläche mit dem Leiter erreicht wird.
Beständigkeit gegen Umweltfaktoren
Überlegen Sie, ob der Stiftkabelschuh Umweltfaktoren wie Feuchtigkeit, Chemikalien, extreme Temperaturen oder mechanische Beanspruchungen ausgesetzt sein wird. In solchen Fällen sollten Sie Kabelschuhe wählen, die entsprechend behandelt oder beschichtet sind, um ihre Langlebigkeit und Leistungsfähigkeit zu erhöhen.
Zertifizierungen und Standards
Achten Sie darauf, dass die Stiftkabelschuhe den relevanten industriellen oder internationalen Standards entsprechen. Zertifizierungen können die Qualität und Zuverlässigkeit des Produkts garantieren, was besonders wichtig ist in Anwendungen, die eine hohe Sicherheit erfordern.
Passende und qualitativ hochwertige Stiftkabelschuhe, ausgewählt für Ihre spezifischen Anforderungen, optimiert die Sicherheit und Effizienz Ihrer elektrischen Verbindungen.
Stiftkabelschuhe von IT-Tronics: Vielseitige Kompatibilität und zuverlässige Verbindungen
Lumonic Stiftkabelschuhe von IT-Tronics sind in unterschiedlichen Größen erhältlich, passend für die gängigsten Kabel- und Leitungsdurchmesser, um den spezifischen Bedürfnissen verschiedenster Anwendungen gerecht zu werden. Sie bestechen durch ihre hohe Qualität und lange Lebensdauer: Durch ihr robustes und sicheres Design sorgen die Stiftkabelschuhe von IT-Tronics für eine zuverlässige elektrische Verbindung, die zur störungsfreien Funktion elektrischer Systeme beiträgt.
Detaillierte Informationen zu unserem Angebot an Lumonic Stiftkabelschuhen in unserem Shop finden Sie in der Beschreibung unserer Produkte und den Technischen Daten, was Ihnen eine schnelle und einfache Auswahl der benötigten Kabelschuhe ermöglicht. Hier finden Sie auch weitere Bestellinformationen zu Verpackungseinheiten und der Lieferzeit.
Die teilisolierten Stiftkabelschuhe sind in den Farben rot, blau und gelb erhältlich. Die Farbe der Isolierung zeigt die geeignete Kabelgröße an: Rot kennzeichnet kleine Kabelquerschnitte von 0,5mm² bis 1,5mm², Blau mittlere von 1,5mm² bis 2,5mm² und Gelb große von 4mm² bis 6mm².
Was ist AWG?
Der Kabelquerschnitt wird bevorzugt in mm² und zunehmend in AWG System angegeben. AWG (American Wire Gauge) ist ein Kodierungssystem für Drahtdurchmesser, das hauptsächlich in Nordamerika verwendet wird. Es dient dazu, den Querschnitt von elektrischen Leitungen, egal ob aus Litzen oder massivem Draht, zu kennzeichnen. Aufgrund seiner Präzision und Zuverlässigkeit wird das AWG-System zunehmend auch in anderen Industrieländern eingesetzt, besonders im Bereich der Elektrotechnik.

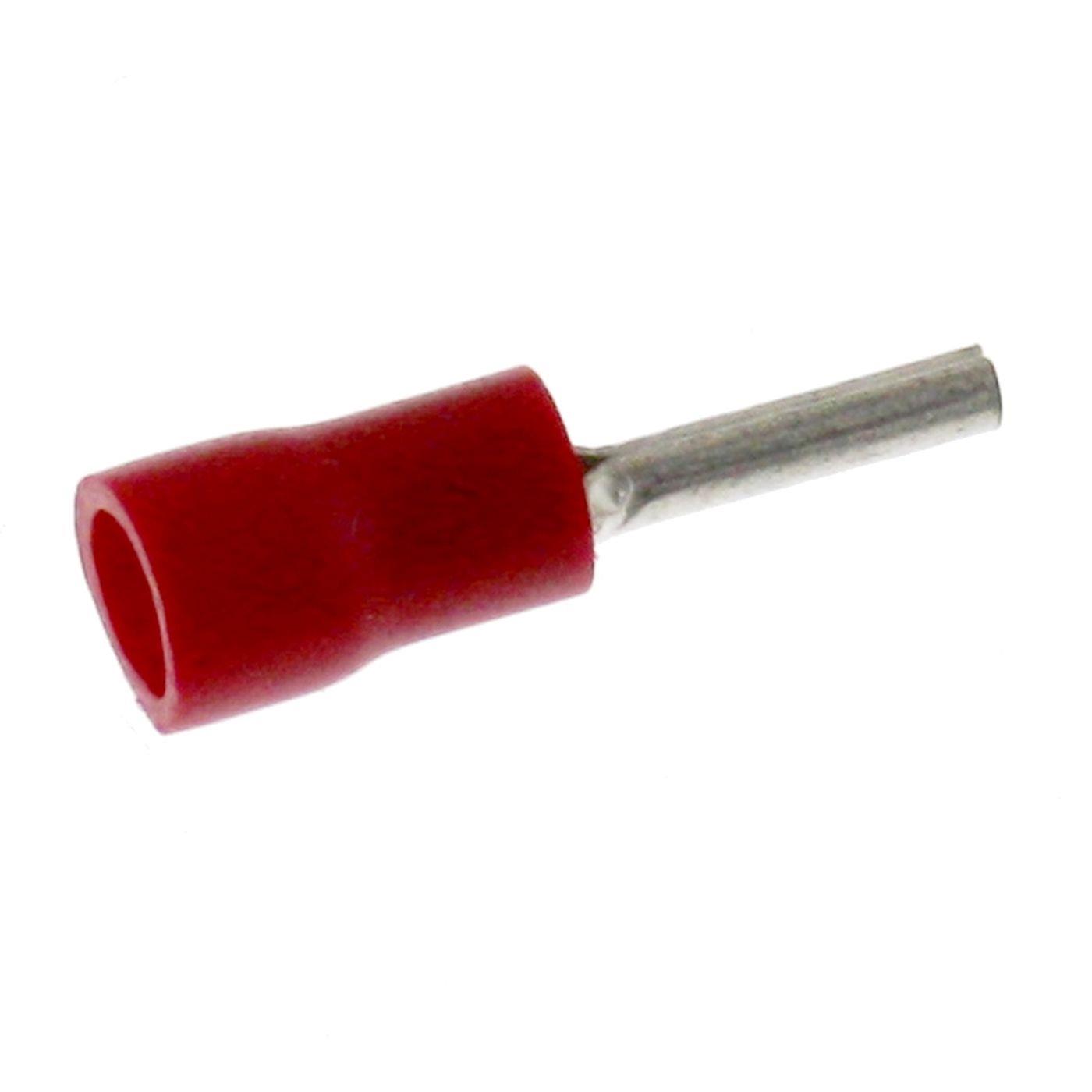

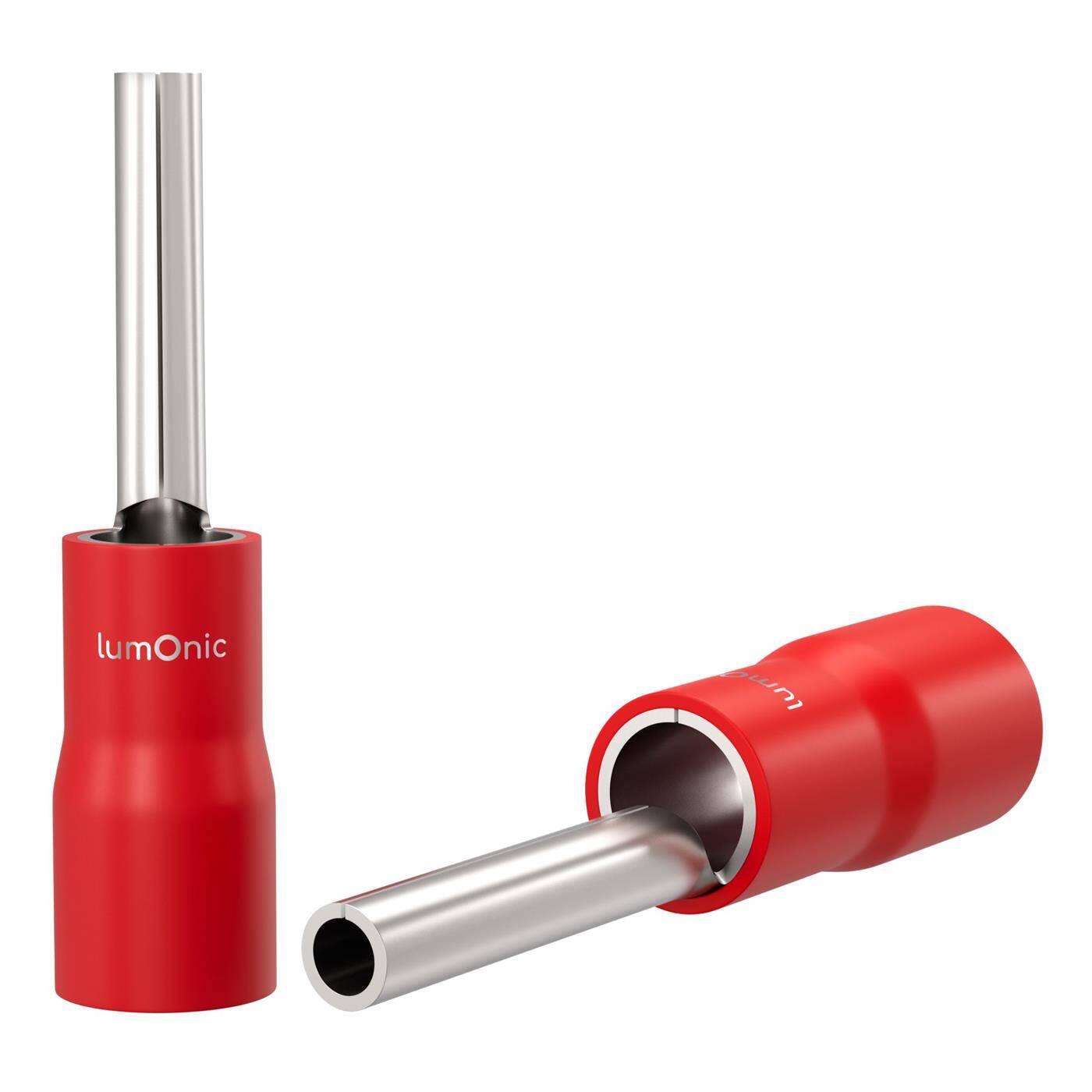

- Stiftkabelschuh 0,5mm² bis 1,5mm² (rot) entspricht AWG 21-16

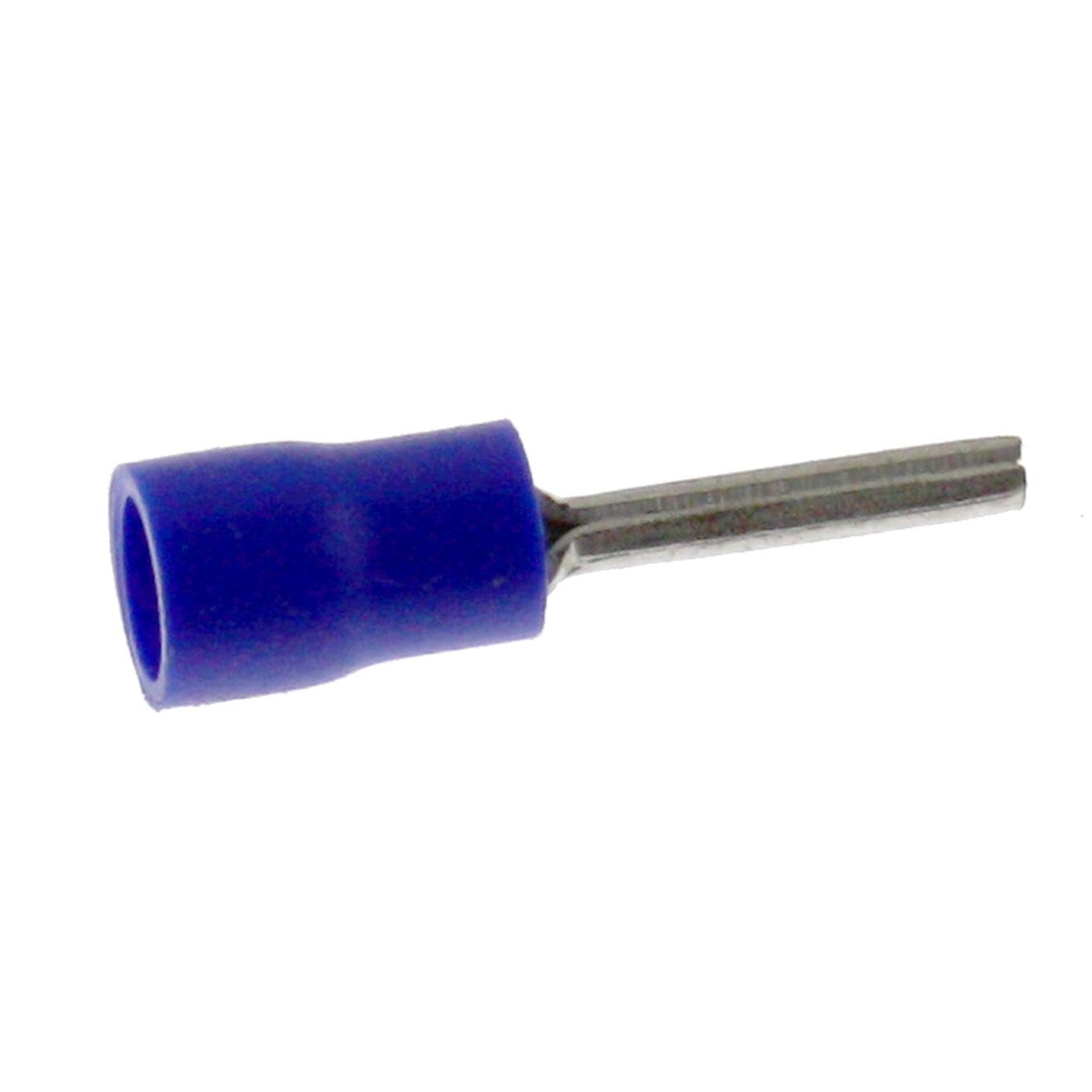

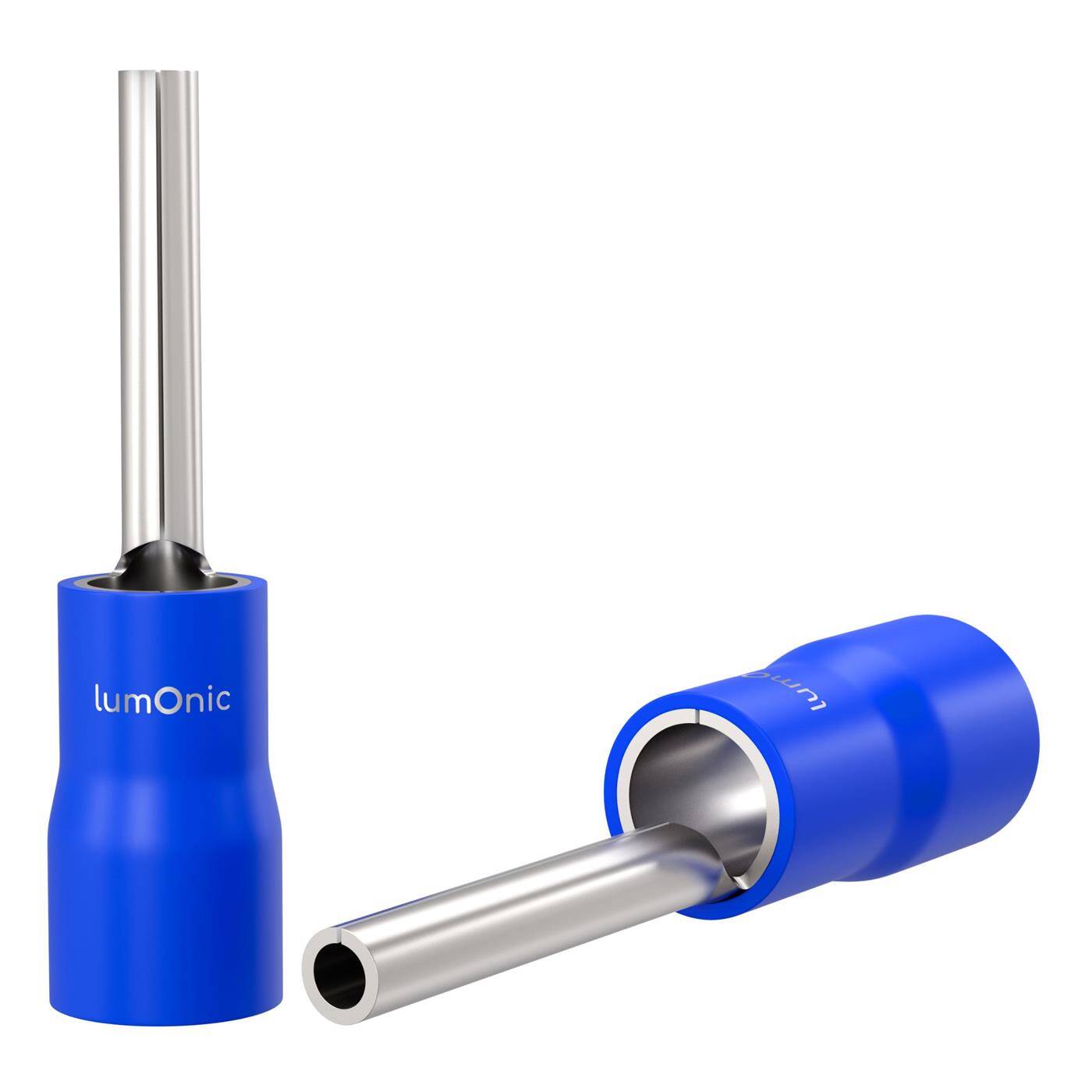

- Stiftkabelschuh 1,5mm² bis 2,5mm² (blau) entspricht AWG 16-14

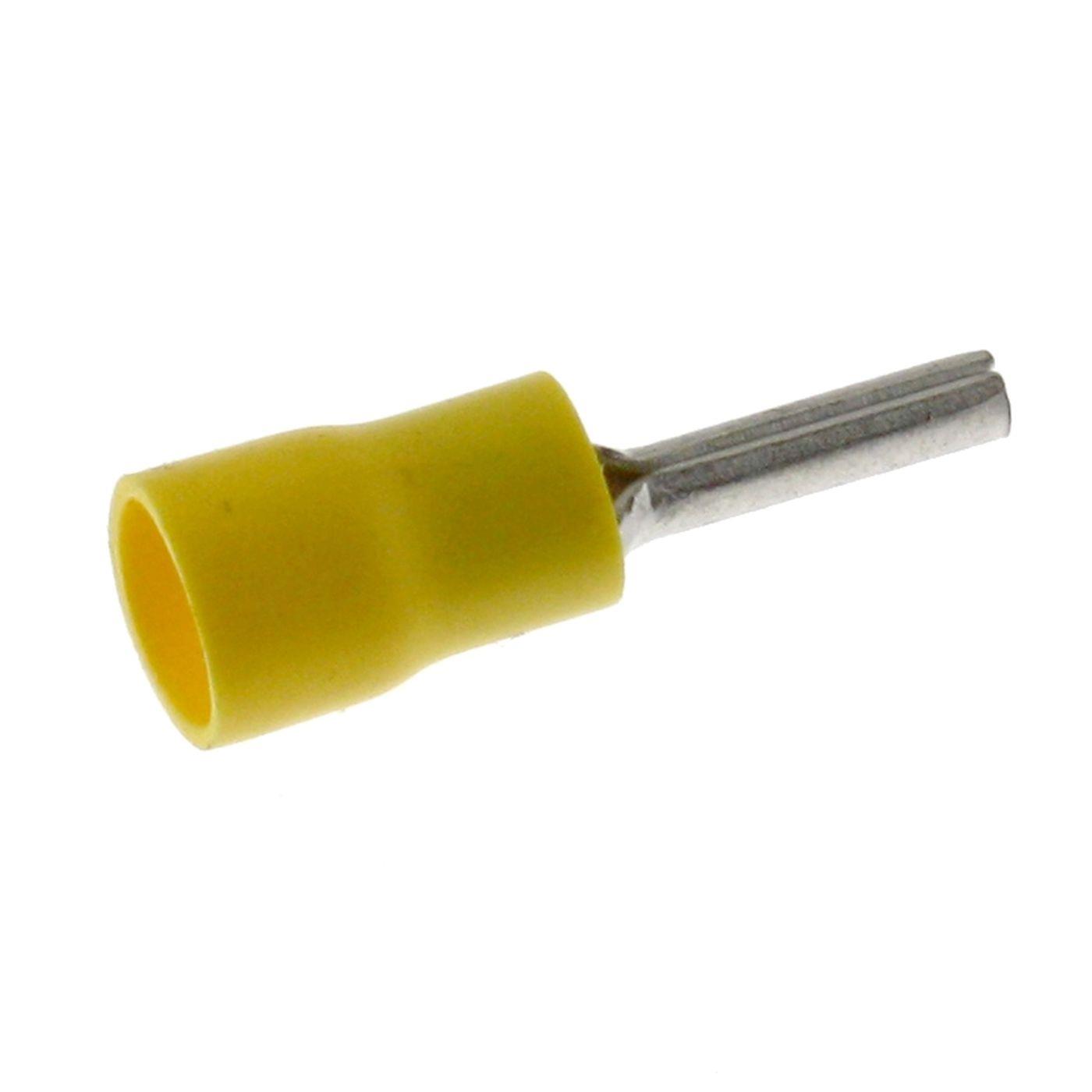

- Stiftkabelschuh 4mm² bis 6mm² (gelb) entspricht AWG 12-10
Detaillierte Informationen zu unserem Angebot an Lumonic Stiftkabelschuhen in unserem Shop finden Sie in der Beschreibung unserer Produkte und den Technischen Daten, was Ihnen eine schnelle und einfache Auswahl der benötigten Kabelschuhe ermöglicht. Hier finden Sie auch weitere Bestellinformationen zu Verpackungseinheiten und der Lieferzeit.
Stiftkabelschuhe - Technische Daten und Bestellinformationen
Informieren Sie sich über die technischen Spezifikationen unserer Stiftkabelschuhe, um die perfekte Wahl für Ihre elektrotechnischen Bedürfnisse zu treffen. Unsere Stiftkabelschuhe sind aus hochwertigen Materialien gefertigt und sorgen für eine verlässliche elektrische Verbindung.
Die Spezifikationen beinhalten verschiedene Größen und passende Kabelquerschnitte, die jeweilige Farbkodierung sowie die Abmessungen der Stiftkabelschuhe. Wählen Sie die geeigneten Stiftkabelschuhe für optimale Elektroinstallationen.
Stiftkabelschuh, teilisoliert, VPE 25 Stück
| Kabelquerschnitt | AWG | Stiftkabelschuh Maße | Kabelschuh Farbe |
| 0,5mm2-1,5mm2 | AWG 21-16 | B: 1,9mm / F: 10mm / L: 20mm / E: 10mm / DØ: 4,3mm | rot |
| 1,5mm2-2,5mm2 | AWG 16-14 | B: 1,9mm / F: 12mm / L: 22mm / E: 10mm / DØ: 4,9mm | blau |
| 4mm2-6mm2 | AWG 12-10 | B: 2,8mm / F: 12mm / L: 25,8mm / E: 13mm / DØ: 6,7mm | gelb |
Infobox: Die teilisolierende PVC-Hülle bietet eine sichere Installation und Schutz gegen Kurzschlüsse. Die Isolierung ermöglicht zudem eine einfache Sortierung und Zuordnung der Stiftkabelschuhe.
