Wippschalter - Steuerungslösungen für Industrie und Haushalt

Wippschalter sind praktische und vielseitig einsetzbare Schalter. Schalter ermöglichen eine einfache und effiziente Steuerung elektrischer Geräte und Systeme. Mit dem Wippschalter können elektrische und elektronische Geräte leicht per Kippbewegung ein- und ausgeschaltet werden - vom Haushaltsgerät bis hin zur industriellen Maschine.

Was ist ein Wippschalter bzw. ein Wipptaster?

Mit dem Wippschalter, Wippenschalter oder der Schalterwippe wird eine elektrische Verbindung hergestellt, getrennt oder ein Schaltimpuls erzeugt. In der Bezeichnung steckt die Funktionsweise: Wippschalter bestehen aus einem kippbaren Teil, der Wippe, die zwischen zwei Positionen hin- und herbewegt wird – typischerweise "ein" und "aus". Diese Bewegung wird als "Wippen" bezeichnet, daher der Name. Der Schalter nutzt Federkraft, um die Wippe in der gewünschten Position zu halten oder sie in die Ausgangslage zurückzuführen.

Wippschalter rot

Das Gegenstück zum rastenden Schalter, der nach Betätigung in der Stellung verbleibt, ist der tastende Wippschalter, der sogenannte Wipptaster. Die durch Fingerdruck hergestellte Verbindung beim Wipptaster bleibt nur solange aktiv, solange Druck auf das Wippelement ausgeübt wird. Sobald der Druck nachlässt, springt die Wippe sofort in die ursprüngliche Position zurück.

Technisch sind Wippschalter anderen typischen Schaltern sehr ähnlich, wie z.B. dem Kippschalter. Beide Mechanismen nutzen meist Federkraft, um den Schalter in der gewählten Position zu halten oder zurückzusetzen. Die beiden Schaltertypen arbeiten nach ähnlichen Prinzipien, bei denen eine mechanische Bewegung eine elektrische Verbindung herstellt oder unterbricht. Während der Wippschalter eine kippende Bewegung ausführt, bei der die Wippe nach oben oder unten gedrückt wird, verwendet der Kippschalter einen Hebel, der in verschiedene Positionen geschoben wird.

Trotz ihrer unterschiedlichen Betätigungsformen erfüllen Wippschalter und Kippschalter ähnliche Funktionen und können in vielen Fällen austauschbar verwendet werden, je nach den spezifischen Anforderungen der Anwendung und dem bevorzugten Design.

Vorteile und Merkmale der Wippschalter

  • Einfache Bedienung
  • Zuverlässigkeit
  • Vielfalt
  • Kosteneffizienz
  • Klare Kennzeichnung oder integrierte Beleuchtung

Wippschalter sind durch ihre klare Ein-/Aus-Funktion äußerst benutzerfreundlich. Der Mechanismus ist intuitiv, sodass auch ungeübte Personen sie problemlos bedienen können. Diese Einfachheit macht sie ideal für Anwendungen, bei denen schnelle und unkomplizierte Bedienung erforderlich ist. Wippschalter sind für ihre Robustheit und Langlebigkeit bekannt. Ihre Konstruktion sorgt dafür, dass sie auch unter häufigem Gebrauch und in anspruchsvollen Umgebungen zuverlässig funktionieren. Dies macht sie zu einer verlässlichen Wahl für verschiedenste Anwendungen, von Haushaltsgeräten bis zu industriellen Maschinen.

Wippschalter sind in zahlreichen Größen, Farben und Ausführungen erhältlich. Diese Vielfalt ermöglicht es, sie an unterschiedliche Designanforderungen und ästhetische Vorlieben anzupassen. Ob in modernen Geräten oder traditionellen Installationen, es gibt immer einen passenden Wippschalter. Im Vergleich zu vielen anderen Schaltertypen sind Wippschalter oft kostengünstiger. Trotz ihres günstigen Preises bieten sie eine hohe Leistung und Zuverlässigkeit, was sie zu einer wirtschaftlichen Lösung für viele Anwendungen macht. Dies ist besonders vorteilhaft in Projekten mit begrenztem Budget.

Ein charakteristisches Merkmal der Wippschalter ist die klare Kennzeichnung des Schaltzustands. Typische Bezeichnungen für die Schalter mit Wippfunktion sind EIN-AUS, ON-OFF oder I-0 sowie I-II und beim Umschalter I-0-II. Zur Kennzeichnung werden ebenso Symbole wie Richtungspfeile genutzt. Wippschalter mit integrierter Beleuchtung zeigen den Schaltzustand unabhängig von Markierungen und Symbolen an. In der Wippe leuchtet bei Schaltung ein punktförmiges oder flächiges Leuchtmittel, das in verschiedenen Farben wie rot, gelb, grün oder blau erhältlich ist und damit eine Aussage über den Status bzw. die Bedeutung der Farbe signalisiert.

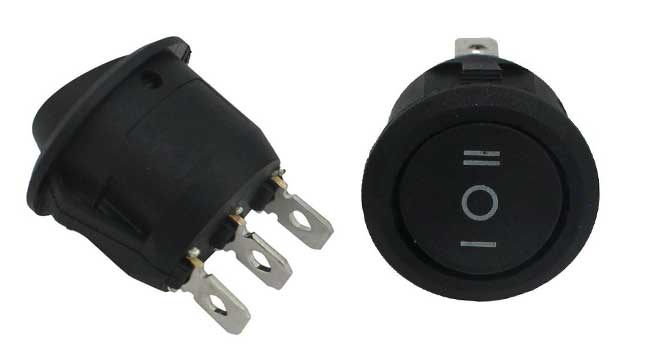

Umschalter

Wie funktioniert der Wippschalter?

Ein Wippschalter funktioniert durch einen einfachen mechanischen Bewegungsmechanismus, der die elektrische Verbindung herstellt oder unterbricht. Das zentrale Element eines Wippschalters ist die Wippe, die durch manuelles Drücken oder Kippen bewegt wird. Im Inneren des Schalters befindet sich eine Feder, die dafür sorgt, dass die Wippe entweder in der geschalteten Position bleibt oder in die Ausgangsposition zurückkehrt. Der Schalter hat metallische Kontakte, die durch die Bewegung der Wippe verbunden oder getrennt werden.

Wenn die Wippe gedrückt wird, bewegt sie sich in die "Ein"-Position. Diese Bewegung bringt zwei Metallkontakte im Inneren des Schalters zusammen, wodurch ein elektrischer Stromkreis geschlossen wird. Der Strom kann nun durch den Schalter fließen und das angeschlossene Gerät oder System aktivieren. Wenn die Wippe in die "Aus"-Position gebracht wird, trennt sie die Metallkontakte, wodurch der Stromkreis unterbrochen wird. Der Stromfluss stoppt, und das angeschlossene Gerät oder System wird deaktiviert.

Der Federmechanismus sorgt dafür, dass die Wippe beim rastenden Wippschalter in der gewählten Position verbleibt. Beim tastenden Wippschalter sorgt die Feder dafür, dass die Wippe nach dem Loslassen in die Ausgangsposition zurückkehrt. Diese einfache und zuverlässige Funktionsweise macht Wippschalter zu einer beliebten Wahl für viele elektrische und elektronische Anwendungen.

Welche Wippschalter Varianten gibt es?

Wippschalter gibt es in verschiedenen Varianten, die sich in ihrer Funktionalität, Bauweise und Einsatzmöglichkeiten unterscheiden. Einpolige und zweipolige Schalter bieten grundlegende Ein-/Aus-Funktionen, während Umschalter bzw. Wechselschalter komplexere Steuerungsmöglichkeiten bieten.

1. 1-polige Wippschalter (SPST)

Einpolige Wippschalter, auch als SPST (Single Pole Single Throw) bezeichnet, steuern einen einzelnen Stromkreis. Sie haben zwei Anschlüsse und bieten eine einfache Ein-/Aus-Funktion.

2. 2-polige Wippschalter (DPST)

Zweipolige Wippschalter, oder DPST (Double Pole Single Throw), können zwei separate Stromkreise gleichzeitig steuern. Sie haben vier Anschlüsse und sind ideal für Anwendungen, bei denen zwei Stromkreise synchron geschaltet werden müssen.

3. 1-polige Umschalter / Wechselschalter (SPDT)

Einpolige Umschalter, auch SPDT (Single Pole Double Throw) genannt, können einen einzelnen Stromkreis zwischen zwei verschiedenen Ausgängen umschalten. Sie haben drei Anschlüsse und bieten eine Ein-/Aus-/Ein-Funktion.

4. 2-polige Umschalter (DPDT)

Zweipolige Umschalter, oder DPDT (Double Pole Double Throw), steuern zwei separate Stromkreise und können diese zwischen zwei verschiedenen Ausgängen umschalten. Sie haben sechs Anschlüsse und bieten eine komplexere Steuerungsmöglichkeit.

5. Tastende Wippschalter (Wipptaster)

Momentane Wippschalter kehren nach dem Loslassen automatisch in ihre Ausgangsposition zurück. Diese Schalter sind ideal für Anwendungen, bei denen eine temporäre Verbindung benötigt wird, wie z.B. bei Türöffnern oder Klingeln.

6. Beleuchtete Wippschalter

Beleuchtete Wippschalter verfügen über eine eingebaute LED oder Glühlampe, die anzeigt, ob der Schalter in der Ein- oder Aus-Position ist. Diese Schalter sind besonders nützlich in dunklen Umgebungen oder zur visuellen Rückmeldung des Schaltzustands.

7. Wippschalter mit Schutzart (IP-zertifiziert)

Diese Wippschalter sind speziell für den Einsatz in Umgebungen mit hoher Feuchtigkeit, Staub oder anderen anspruchsvollen Bedingungen ausgelegt. Sie haben eine IP-Zertifizierung (Ingress Protection), die ihren Schutzgrad gegen das Eindringen von Wasser und Staub angibt.



Wipptaster und beleuchtete Varianten bieten zusätzliche Funktionalitäten. IP-zertifizierte Schalter sind für den Einsatz in anspruchsvollen Umgebungen konzipiert. Die Wahl des richtigen Wippschalters bestimmt die spezifischen Anforderungen der Anwendung.

Wo finden Wippschalter Anwendung?

Wippschalter sind aufgrund ihrer Benutzerfreundlichkeit, Zuverlässigkeit und Vielseitigkeit in einer Vielzahl von Anwendungen unverzichtbar. Sie bieten einfache und effektive Steuerungsmöglichkeiten in Haushaltsgeräten, Fahrzeugen, industriellen Maschinen und elektronischen Geräten. Die unscheinbaren Ein-Aus-Schalter sind in Haushaltsgeräten sowie im Fahrzeug von Werk aus fest verbaut. In der Industrieelektronik lassen sich Wippschalter einfach in Konsolen und Gehäuse integrieren.

Ein-Aus-Schalter
  • Haushaltsgeräte: Wippschalter sind in vielen gängigen Haushaltsgeräten wie Kaffeemaschinen, Toastern, Lampen und Ventilatoren zu finden und ermöglichen eine benutzerfreundliche Ein- und Ausschaltfunktion sowie die Steuerung verschiedener Betriebsmodi.
  • Fahrzeuge: In Fahrzeugen sind Wippschalter ein integraler Bestandteil der elektrischen Systeme. Im Fahrzeugbereich steuern Wippschalter die Innen- und Außenbeleuchtung, Heizung und Lüftung sowie zahlreiche Zubehörteile wie Sitzheizungen oder zusätzliche Beleuchtungseinheiten.
  • Industrielle Maschinen: In industriellen Anwendungen sind Wippschalter entscheidend für die Steuerung und Überwachung von Maschinen und Prozessen. Sie sind in der Lage, grundlegende Funktionen wie Start, Stopp und Notabschaltung zu steuern und bieten eine einfache Bedienung und Kontrolle in Produktionslinien und Fertigungsprozessen. Auch in Werkstätten und Fabriken nutzen viele elektrische Werkzeuge und Geräte Wippschalter für die Ein-/Aus-Steuerung.
  • Elektronische Geräte: Wippschalter sind auch in zahlreichen elektronischen Geräten und Unterhaltungselektronik präsent. Sie finden sich häufig an Netzteilen, Monitoren und externen Festplatten von Computern und Peripheriegeräten. Audiogeräte wie Lautsprecher und Verstärker sowie Fernsehgeräte und Heimkinosysteme nutzen Wippschalter zur Steuerung der Stromversorgung.

Diese breite Anwendbarkeit, ihre robuste Konstruktion und die Vielfalt an verfügbaren Typen machen Wippschalter zu einer unverzichtbaren Komponente in vielen elektrischen und elektronischen Systemen.

Wie werden Wippschalter installiert?

Die Montage der Wippschalter ist in der Regel einfach und erfordert nur grundlegende elektrische Kenntnisse. Hier sind die Schritte, die bei der Installation eines Wippschalters befolgt werden sollten:

  1. Vorbereitung: Bevor Sie mit der Installation beginnen, sollten Sie sicher sein, dass Sie den richtigen Wippschalter für Ihre Anwendung ausgewählt haben. Überprüfen Sie die Spannung und Stromstärke, für die der Schalter ausgelegt ist, um sicherzustellen, dass er den Anforderungen entspricht. Bereiten Sie alle notwendigen Werkzeuge vor.
  2. Strom abschalten: Der wichtigste Schritt bei der Arbeit an elektrischen Systemen ist die Sicherheit. Schalten Sie den Strom an der entsprechenden Sicherung oder dem Leistungsschalter aus, um zu gewährleisten, dass keine elektrische Spannung anliegt. Überprüfen Sie mit einem Spannungsprüfer, dass die Leitungen stromlos sind.
  3. Einbauöffnung vorbereiten: Wenn noch keine Einbauöffnung vorhanden ist, müssen Sie eine passende Öffnung für den Wippschalter schaffen. Verwenden Sie eine Bohrmaschine oder ein geeignetes Schneidewerkzeug, um ein Loch in das Panel oder die Oberfläche zu schneiden, in das der Schalter eingesetzt werden soll. Achten Sie darauf, dass die Öffnung genau die richtige Größe hat, damit der Schalter fest und sicher sitzt.
  4. Anschlüsse herstellen: Isolieren Sie die Enden der Kabel ab, die an den Wippschalter angeschlossen werden sollen. Verbinden Sie die Kabel gemäß den Schaltplänen oder den Anweisungen des Herstellers mit den Anschlüssen des Wippschalters. Stellen Sie sicher, dass die Verbindungen fest und sicher sind, um einen guten elektrischen Kontakt zu gewährleisten.
  5. Schalter befestigen: Setzen Sie den Wippschalter in die vorbereitete Einbauöffnung ein. Je nach Modell kann der Schalter durch Schrauben, Klemmen oder durch eine Einrastfunktion befestigt werden. Stellen Sie sicher, dass der Schalter fest in der Öffnung sitzt und sich nicht bewegt.
  6. Strom einschalten und testen: Schalten Sie den Strom an der Sicherung oder dem Leistungsschalter wieder ein. Testen Sie den Wippschalter, um sicherzustellen, dass er ordnungsgemäß funktioniert. Schalten Sie das angeschlossene Gerät oder System ein und aus, um zu überprüfen, ob der Schalter korrekt arbeitet.
Wippschalter schwarz

Wippschalter benötigen normalerweise wenig Wartung. Dennoch sollten sie regelmäßig auf Funktion und eventuelle Beschädigungen überprüft werden. In staubigen oder feuchten Umgebungen kann es sinnvoll sein, die Schalter gelegentlich zu reinigen, um eine einwandfreie Funktion zu gewährleisten.

Wippschalter auswählen: Worauf sollte man achten?

Bei der Auswahl eines Wippschalters sollte man mehrere Faktoren berücksichtigen, um sicherzustellen, dass der Schalter den Anforderungen der spezifischen Anwendung entspricht. Diese Faktoren beeinflussen die Leistung, Sicherheit und Langlebigkeit des Schalters und sollten daher sorgfältig bewertet werden. Elektrische Spezifikationen

Auswahlkriterium
Strom- und Spannungswerte Es ist wichtig, die Nennspannung und den Nennstrom des Wippschalters zu überprüfen, um sicherzustellen, dass er für die zu steuernde Last geeignet ist. Wählen Sie im Zweifelsfall größere Werte, um Fehlfunktionen und Schäden durch eine Unterdimensionierung zu vermeiden.
Pole und Schaltstellungen 1-polige Kippschalter steuern einen einzelnen Stromkreis, 2-polige Kippschalter können mehrere Stromkreise gleichzeitig steuern. Entscheiden Sie, ob der Schalter lediglich eine Ein-/Aus-Funktion haben soll oder ob zusätzliche Schaltstellungen wie die Umschaltung (bei Wechselschaltern) benötigt werden.
Größe und Bauform Die Größe und Bauform des Wippschalters müssen zur Einbauumgebung passen. Achten Sie auf die Abmessungen und die Befestigungsmethode, um eine einfache und sichere Installation zu gewährleisten.
Anschlussart Kippschalter lassen sich auf unterschiedliche Arten anschließen. Zur Auswahl stehen Lötösen und Lötpins zur dauerhaften Verbindung sowie Flachstecker, die wieder gelöst werden können.
Umgebungsbedingungen Berücksichtigen Sie die Einsatzumgebung des Schalters. Für Anwendungen in feuchten, staubigen oder extremen Temperaturbereichen sollten Wippschalter mit einer entsprechenden Schutzart (z.B. IP-Schutzklassen) gewählt werden.
Qualität und Zuverlässigkeit Achten Sie auf die Qualität des Materials und die Verarbeitung des Wippschalters. Hochwertige Schalter sind langlebiger und zuverlässiger, was besonders in sicherheitskritischen Anwendungen wichtig ist.
Bedienbarkeit und Design Der Wippschalter sollte ergonomisch gestaltet und leicht zu bedienen sein. Auch das Design und die Ästhetik können eine Rolle spielen, besonders wenn der Schalter sichtbar ist und sich harmonisch in das Gesamtbild einfügen soll.
Zusätzliche Funktionen Überlegen Sie, ob der Schalter zusätzliche Funktionen wie Beleuchtung, Symbolkennzeichnung oder spezielle Schaltmechanismen (z.B. momentane oder rastende Funktion) bieten soll.

Welche Wippschalter gibt es bei IT-Tronics?

Wippschalter von IT-Tronics sind vielfältig und universell einsetzbar und eignen sich besonders gut für die Integration in Steuereinheiten wie Konsolen und Panels, in Gehäuse sowie für spezifische Anwendungen in der Industrie und überall dort, wo es einen Ein-Aus-Schalter benötigt.

Wippschalter 12V / 230V

Lumonic Wippschalter von IT-Tronics sind in vielen Schaltstromstärken verfügbar. Die maximale Belastbarkeit der einzelnen Wippschalter beträgt 3A, 6A, 15A, 16A und 20A und die Spannung ist zwischen 12V und 250V wählbar.

Wippschalter Abmessungen

Die Wippschalter von Lumonic stehen in rechteckiger Form sowie in rund und in verschiedenen Größen zur Auswahl. In den jeweiligen unterschiedlichen Abmessungen stehen mehrere Wippschalter mit entsprechenden technischen Spezifikationen zur Verfügung.

Aufdrucke und Farben der Wippschalter

Für eine eindeutige Funktionszuordnung sind die Wippschalter mit einem Aufdruck oder einer Beleuchtung klar gekennzeichnet. Es gibt jedoch auch Wippschalter ohne Beschriftung und LED Licht in schwarz. Die Aufdrucke lassen erkennen, ob es sich um eine Ein-Aus-Schalter oder um einen Umschalter, der Ein-Aus-Ein-Schalter handelt. Bei der Farbe der Wippschalter mit Licht können Sie aus Rot, Gelb, Grün und Blau wählen, sodass Sie den Schalter an Ihre spezifischen Designanforderungen oder Funktionskennzeichnungen anpassen können.

  • EIN-AUS
  • ON-OFF
  • I-0
  • I-I
  • I-0-II

Pole und Stellungen

Lumonic Wippschalter sind hochwertig verarbeitet, verfügen über Kupferkontakte und bieten zahlreiche Möglichkeiten zur Kontaktkonfiguration. So können Sie 1-10 Schaltkreise problemlos miteinander koppeln.

  • SPST
  • SPDT
  • DPDT - 2 poliger Wippschalter /dreiwegig
  • SP3T

Wippschalter von Lumonic bieten Flexibilität in der Installation, da sie wahlweise mit Lötösen oder einem Flachstecker verbunden werden können. Flachstecker lassen sich hervorragend wieder lösen und wiederverwenden.

Wippschalter - günstig kaufen im Angebot - bei IT-Tronics

Wippschalter kaufen - zum Top Preis - günstig im Angebot - bei IT-Tronics! Wippschalter ✓ Wippenschalter ✓ Schalterwippe ✓ Wipptaster ✓ Wippschalter 230V ✓ Wippschalter 12V ✓ Wippschalter Licht ✓.

Lumonic Wippschalter zeichnen sich durch ihre herausragende Qualität und Zuverlässigkeit aus. Sie sind für eine lange Lebensdauer konzipiert und erfüllen die hohen Anforderungen sowohl in industriellen als auch in privaten Anwendungen, was optimale Leistung und Sicherheit gewährleistet.
