Ringkabelschuhe - Ein Ratgeber für Heimwerker und Profis

Ringkabelschuhe sind essentielle Elektrotechnik Komponenten, die zuverlässige und sichere elektrische Verbindungen ermöglichen. Sie werden verwendet, um Drähte an Anschlusspunkten wie Schraubklemmen, Sicherungen oder Schaltern zu befestigen. Durch die ringförmige Struktur bietet der Ringkabelschuh eine stabile und dauerhafte Verbindung, die sowohl mechanisch robust als auch elektrisch effizient ist. Ringkabelschuhe sind für eine Vielzahl von Anwendungen geeignet, von einfachen Heimwerkerprojekten bis hin zu anspruchsvollen industriellen Installationen.

• Was ist ein Ringkabelschuh?
• Welche Vorteile und Eigenschaften haben Ringkabelschuhe?
• Wie werden Ringkabelschuhe montiert?
• Welche Faktoren sind bei der Auswahl der Kabelschuhe entscheidend?
• Ringkabelschuh Farbcode, Kabelquerschnitt und AWG - was bedeutet das?
• IT-Tronics Ringkabelschuhe - Der Ring zur perfekten Verbindung
• Ringkabelschuhe - Technische Daten und Bestellinformationen
• Ringkabelschuh, nicht isoliert

Dieser Ratgeber richtet sich an Heimwerker und Profis. Heimwerker profitieren von leicht verständlichen Anleitungen und praktischen Tipps, die ihnen helfen, ihre Projekte sicher und erfolgreich umzusetzen. Profis hingegen finden detaillierte technische Informationen, die ihnen helfen, ihre Arbeit den Standards entsprechend effizient zu gestalten. Unabhängig vom Erfahrungsniveau bietet dieser Ratgeber wertvolle Einblicke und nützliche Ratschläge für alle, die mit Ringkabelschuhen arbeiten - bis hin zur Schritt-für-Schritt-Anleitung.

Was ist ein Ringkabelschuh?

Ein Ringkabelschuh ist ein elektrisches Verbindungselement, das verwendet wird, um ein Drahtende sicher mit einem Anschluss, einer Klemme oder einer Schraube zu verbinden. Die spezialisierten Kabelschuhe gibt es in verschiedenen Ringgrößen und sind für viele Drahtstärken verfügbar. Der Ringkabelschuh besteht typischerweise aus zwei Hauptkomponenten - einem Ring und einer Hülse. Der Ring sorgt für den elektrischen Kontakt am Anschluss, in der hohlen Hülse wird das Kabel oder die Litze eingeführt und kontaktschlüssig vercrimpt.

Der Hauptzweck eines Ringkabelschuhs ist es, eine zuverlässige und dauerhafte elektrische und mechanische Verbindung zu gewährleisten. Die Ringform macht den Ringkabelschuh ideal für verschiedene elektrische Anwendungen. Sie dienen als Anschlussklemme in elektrischen Schalttafeln und Klemmenblöcken. In Kabelbäumen helfen sie, zahlreiche Drähte und Kabel platzsparend und sicher zu verbinden. Ringkabelschuhe sind widerstandsfähig gegen mechanische Belastungen und Umwelteinflüsse wie Vibrationen und Korrosion aufgrund ihrer robusten Bauweise.

Bevorzugt wird als Material für die Ringkabelschuhe Kupfer verwendet. Um insbesondere die Leitfähigkeit zu verbessern, werden die Ringkabelschuhe mit einer Beschichtung versehen, die darüber hinaus die Langlebigkeit und Sicherheit im System erhöht. Ringkabelschuhe gibt es zudem entweder isoliert oder unisoliert.

Welche Vorteile und Eigenschaften haben Ringkabelschuhe?

Der größte Vorteil eines Ringkabelschuhs ist seine sichere und stabile Verbindung. Die ringförmige Struktur sorgt dafür, dass sich die Verbindung nicht leicht lösen kann, selbst bei Vibrationen und mechanischen Belastungen. Dies macht Ringkabelschuhe besonders zuverlässig und ideal für Anwendungen, bei denen eine dauerhafte und robuste Verbindung erforderlich ist.

1. Sichere Verbindung: Die ringförmige Struktur sorgt für eine feste und stabile Verbindung, die sich nicht leicht lösen kann, was besonders bei Vibrationen und mechanischen Belastungen wichtig ist.
2. Hohe Belastbarkeit: Ringkabelschuhe können höhere Ströme und mechanische Belastungen aushalten, wodurch sie für anspruchsvolle Anwendungen geeignet sind.
3. Einfache Installation: Sie sind einfach zu installieren und erfordern keine speziellen Werkzeuge, was sie für Heimwerker und Profis gleichermaßen zugänglich macht.
4. Zuverlässigkeit: Die feste Verbindung minimiert das Risiko von Kontaktverlusten und Kurzschlüssen, was die Zuverlässigkeit der elektrischen Systeme erhöht.
5. Vielseitigkeit: Sie sind in verschiedenen Größen und Materialien erhältlich, was sie für eine breite Palette von Anwendungen geeignet macht, von Haushaltsgeräten bis hin zu industriellen Installationen.

Die vollständige Ringform des Ringkabelschuhs ermöglicht eine einfache Sichtprüfung der Verbindung, um sicherzustellen, dass sie korrekt und sicher befestigt ist.

Wie werden Ringkabelschuhe montiert?

Das Montieren eines Ringkabelschuhs erfordert mehrere sorgfältige Schritte, um eine sichere und zuverlässige Verbindung zu gewährleisten. Verwenden Sie eine geeignete Crimpzange, die für die Größe und das Material des Ringkabelschuhs ausgelegt ist. Achten Sie darauf, dass die Kabelschuhzange sauber und in gutem Zustand ist.

Hier ist eine detaillierte Schritt-für-Schritt Anleitung:

1. Vorbereitung des Drahtes: Schneiden Sie das Ende des Drahtes ab und entfernen Sie die Isolierung auf einer Länge, die der Crimphülse des Ringkabelschuhs entspricht. Üblicherweise sind dies etwa 5-10 mm. Stellen Sie sicher, dass die abisolierten Drahtlitzen sauber und frei von Oxidation oder Schmutz sind. Dies verbessert die elektrische Leitfähigkeit.
2. Auswahl des Ringkabelschuhs: Wählen Sie einen Ringkabelschuh, der für den Durchmesser des Drahtes und die Größe der Schraube oder des Bolzens geeignet ist, an dem er befestigt wird. Achten Sie darauf, dass der Ringkabelschuh aus einem Material besteht, das den Anforderungen der spezifischen Anwendung entspricht (z.B. Kupfer für hohe Leitfähigkeit).
3. Einführen des Drahtes: Führen Sie das abisolierte Drahtende in die eine Seite der Crimphülse des Ringkabelschuhs ein. Achten Sie darauf, dass alle Drahtlitzen vollständig in der Hülse sitzen und keine Litzen herausragen.
4. Crimpen des Ringkabelschuhs: Platzieren Sie die Crimphülse des Ringkabelschuhs in der Crimpzange. Achten Sie darauf, dass die Hülse richtig ausgerichtet ist, um eine gleichmäßige Druckverteilung zu gewährleisten. Drücken Sie die Griffe der Crimpzange zusammen, um die Hülse fest um den Draht zu quetschen. Wenden Sie ausreichend Druck an, um eine feste und sichere Verbindung zu gewährleisten, aber vermeiden Sie übermäßigen Druck, der die Drahtlitzen beschädigen könnte.
5. Überprüfen der Verbindung: Ziehen Sie leicht am Draht, um sicherzustellen, dass er fest im Ringkabelschuh sitzt und sich nicht herausziehen lässt. Falls möglich, messen Sie den Widerstand der Verbindung, um sicherzustellen, dass sie eine gute elektrische Leitfähigkeit aufweist.
6. Befestigung am Anschluss: Setzen Sie den Ring des Kabelschuhs über die Schraube oder den Bolzen des Anschlusses. Ziehen Sie die Schraube oder Mutter fest an, um den Ringkabelschuh sicher zu befestigen. Verwenden Sie dabei das richtige Drehmoment, um eine feste Verbindung zu gewährleisten, ohne den Ringkabelschuh zu beschädigen.

Durch sorgfältiges Abisolieren, präzises Crimpen und festes Anziehen der Schraube wird sichergestellt, dass der Ringkabelschuh eine sichere und langlebige Verbindung bietet, die sowohl elektrische Leitfähigkeit als auch mechanische Stabilität gewährleistet.

Welche Faktoren sind bei der Auswahl der Kabelschuhe entscheidend?

Die Auswahl der richtigen Ringkabelschuhe ist entscheidend für die Sicherheit und Zuverlässigkeit elektrischer Verbindungen. Hier sind die wichtigsten Faktoren, die berücksichtigt werden sollten:

Die Berücksichtigung von Drahtdurchmesser, Material, Isolierung, Ringgröße und spezifischen Anwendungsanforderungen gewährleistet eine optimale Anpassung der Ringkabelschuhe an die jeweiligen Einsatzbedingungen.

Ringkabelschuh Farbcode, Kabelquerschnitt und AWG - was bedeutet das?

Der Ringkabelschuh Farbcode, der Kabelquerschnitt und das AWG System stehen in direktem Kontext zueinander. Der Farbcode ist eine wichtige Kennzeichnungsmethode, um die verschiedenen Kabelquerschnitte zu unterscheiden. Durch die Verwendung verschiedener Farben kann einfach erkannt werden, welcher Durchmesser des Kabels vorliegt.

Dabei entsprechen die Farbcodes bestimmten Größen des Kabelquerschnitts, die wiederum mit dem American Wire Gauge (AWG) System korrelieren. Das AWG System ist eine Maßeinheit, die bevorzugt in den USA und Kanada zur Kennzeichnung des Leiterquerschnitts verwendet wird, aber auch immer mehr in anderen Industrieländern wie Deutschland und im europäischen Ausland zum Einsatz kommt.

Durch die Kombination von Farbcode und AWG System wird eine genaue Zuordnung der Kabelgrößen ermöglicht, was insbesondere bei der Installation von elektrischen Leitungen von großer Bedeutung ist:

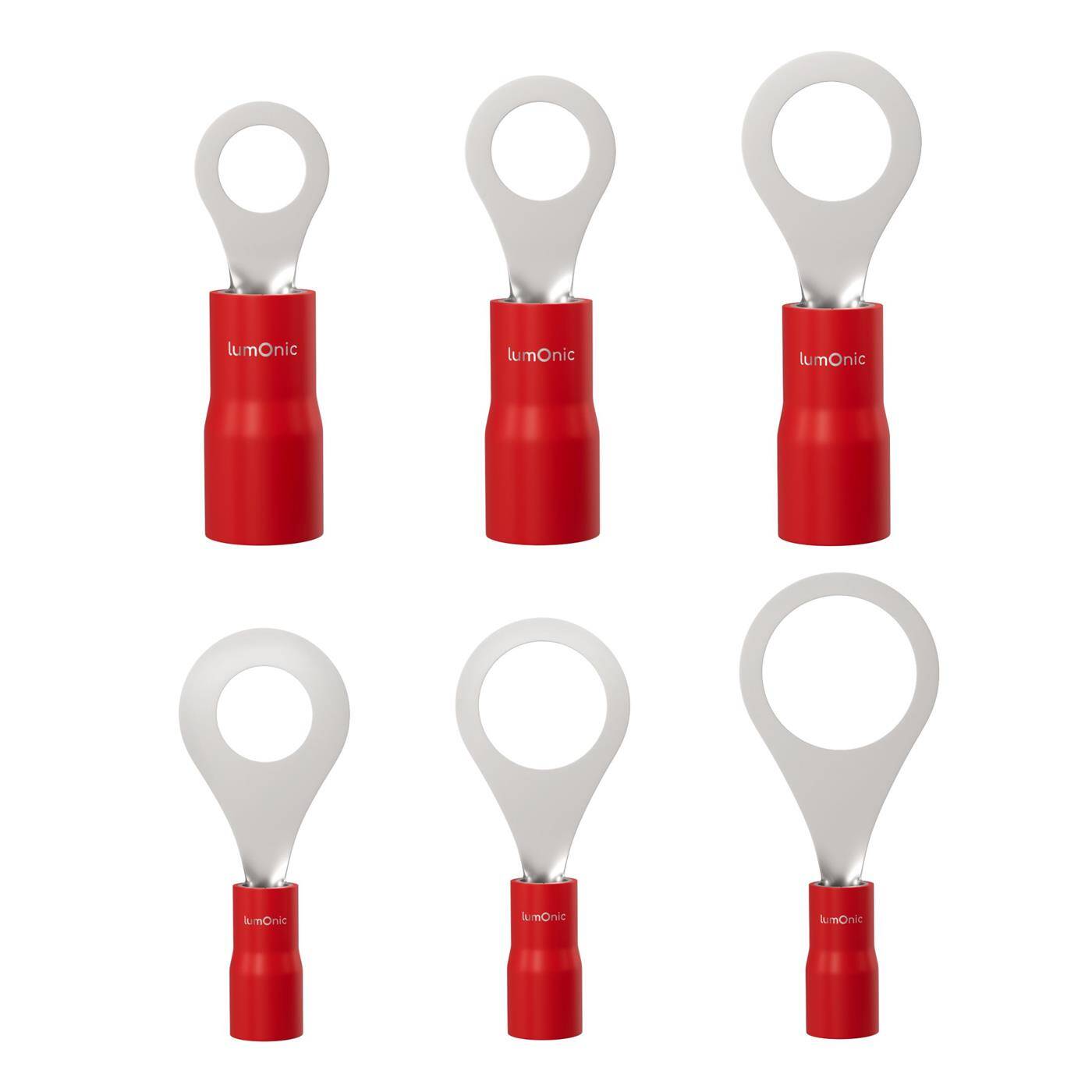

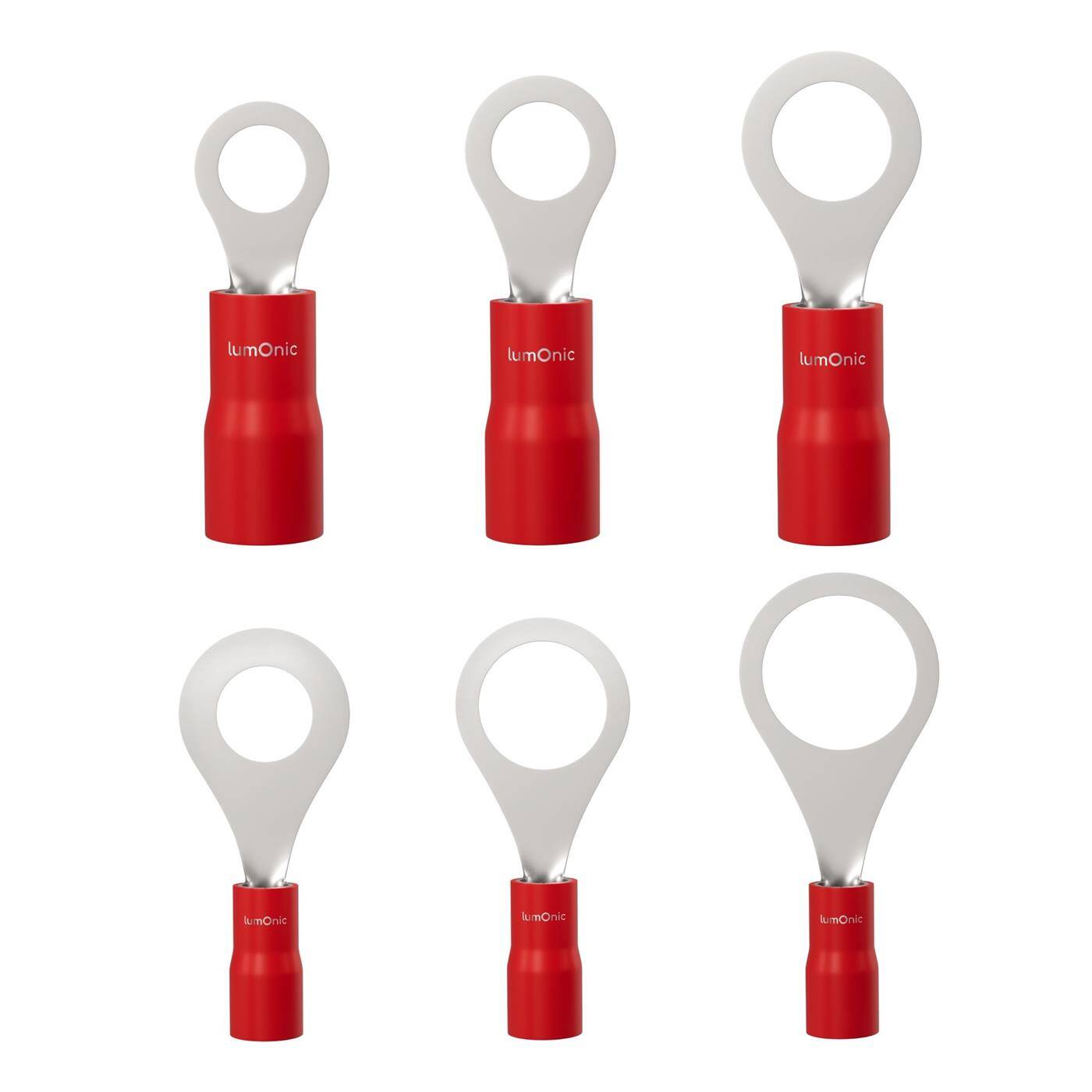

• Rot: Für Kabelquerschnitte von 0,5 mm² bis 1,5 mm² (AWG 21-16)

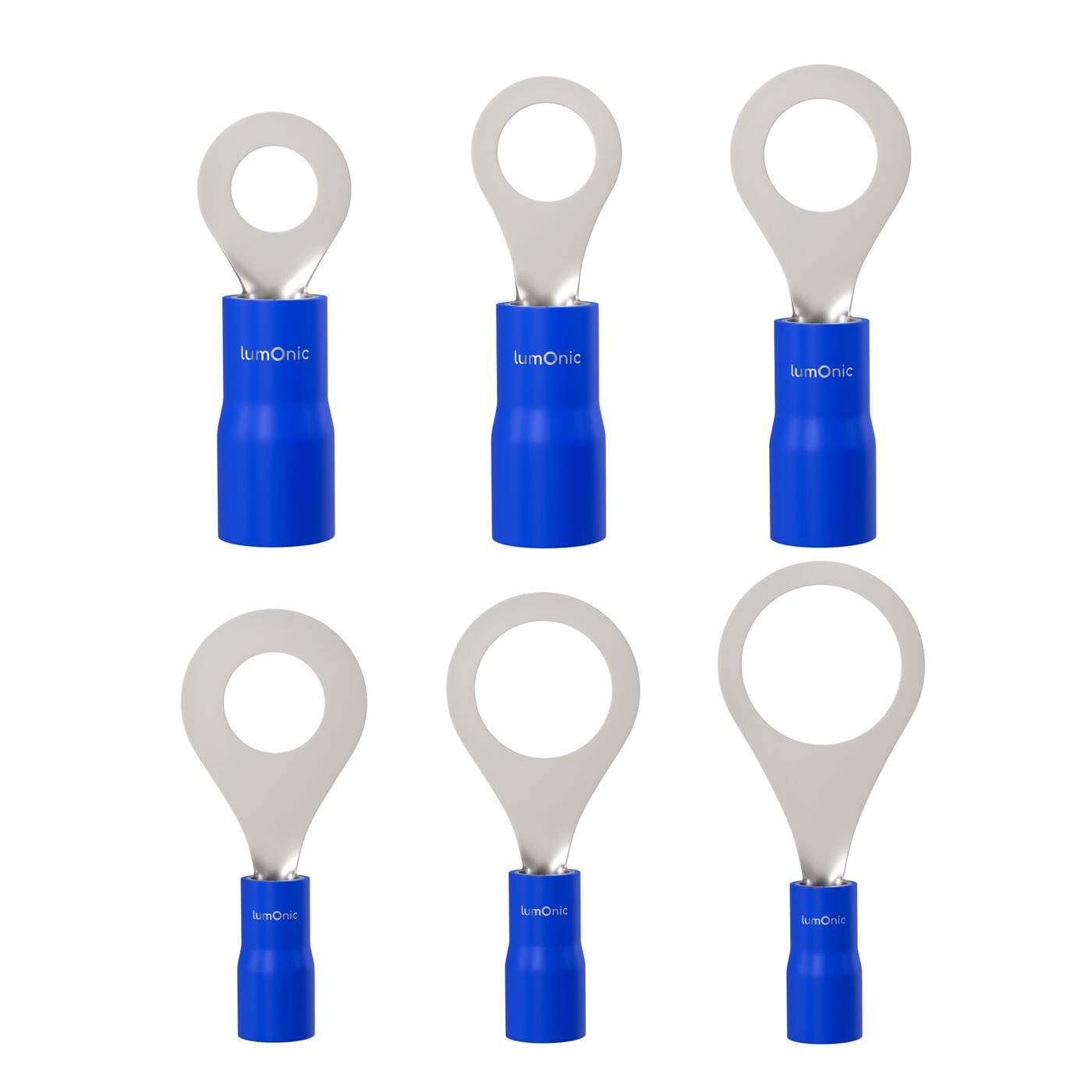

• Blau: Für Kabelquerschnitte von 1,5 mm² bis 2,5 mm² (AWG 16-14)

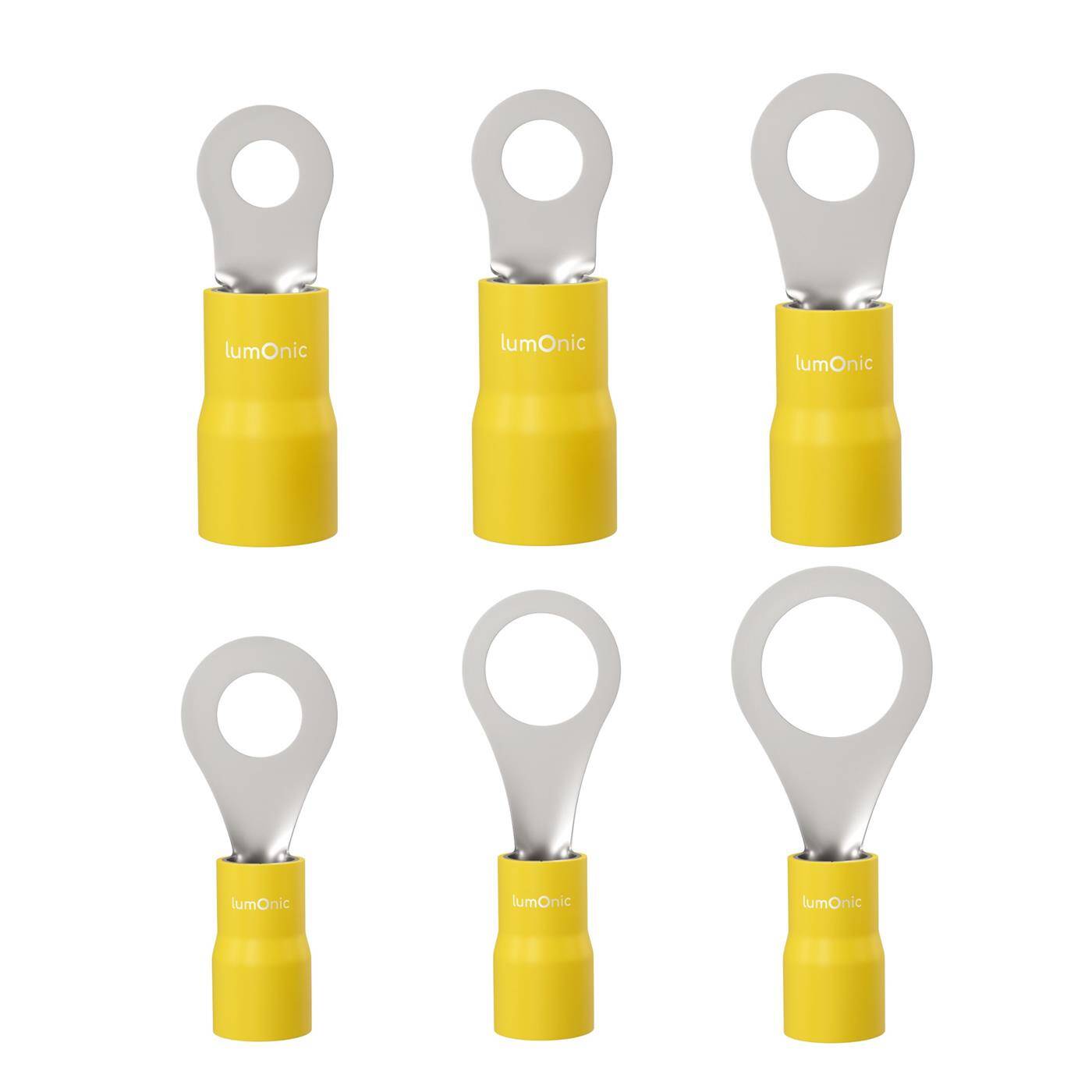

• Gelb: Für Kabelquerschnitte von 4 mm² bis 6 mm² (AWG 12-10)

Detaillierte Informationen zu den Größen finden Sie in den Produktbeschreibungen und technischen Daten, sodass Sie schnell und einfach die passenden Kabelschuhe auswählen und in großen Mengen bestellen können.

IT-Tronics Ringkabelschuhe - Der Ring zur perfekten Verbindung

Lumonic Ringkabelschuhe von IT-Tronics sind die perfekte Lösung für sichere und zuverlässige elektrische Verbindungen. Der „Ring zur perfekten Verbindung“ ist nicht nur ein Wortspiel, sondern beschreibt treffend die herausragenden Eigenschaften dieser Kabelschuhe.

Unser Sortiment umfasst Ringkabelschuhe in zahlreichen Größen wie M3, M4, M5, M6, M8, M10, M12 und M16 für verschiedene Lochdurchmesser und Schraubengrößen, passend für die gängigsten Kabel- und Leitungsdurchmesser. Die Ringkabelschuhe sind isoliert und nicht isoliert, für verschiedenste Anwendungen und Bedingungen.

Die isolierten Ringkabelschuhe sind in den Farben rot, blau und gelb erhältlich, sowie als nicht isolierte Kabelschuhe mit Ring, blank.

Ringkabelschuhe - Technische Daten und Bestellinformationen

Um die richtigen Ringkabelschuhe für Ihre elektrischen Verbindungen auszuwählen, ist es wichtig, die technischen Daten zu kennen. Die technischen Daten umfassen verschiedene Größen, Kabelquerschnitte und Farben der Ringkabelschuhe. Finden Sie die richtigen Ringkabelschuhe für Ihre Elektroinstallationen.

Ringkabelschuh, teilisoliert

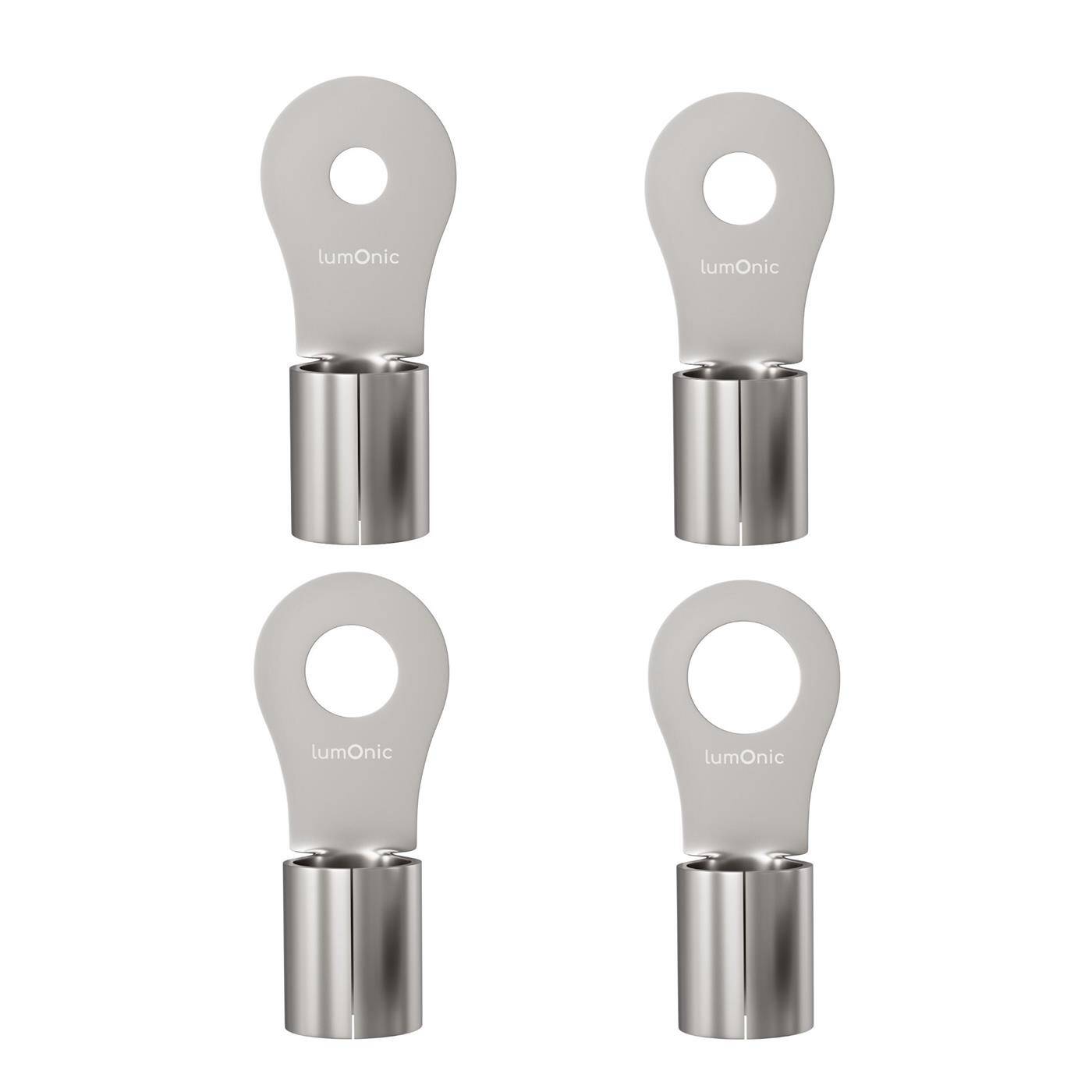

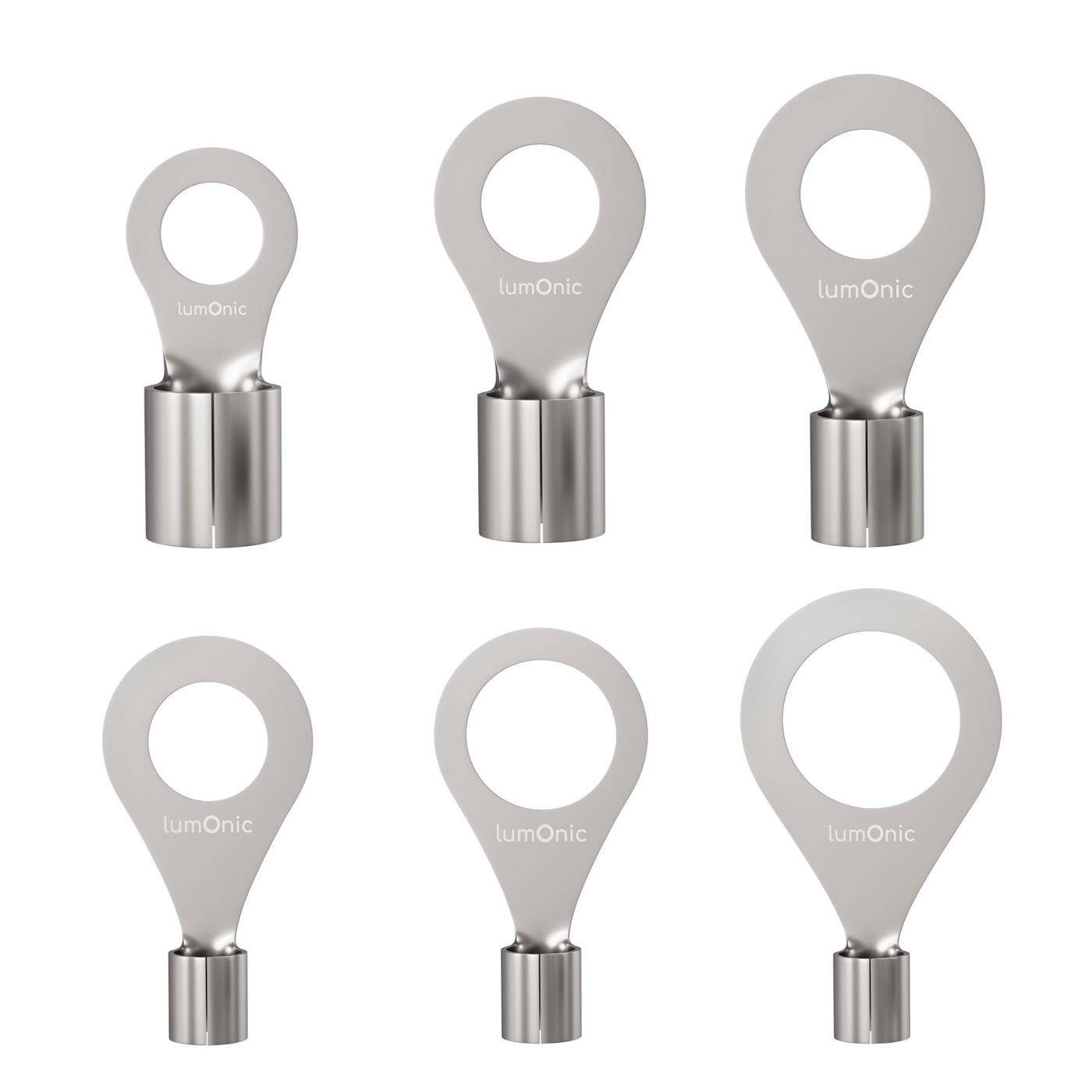

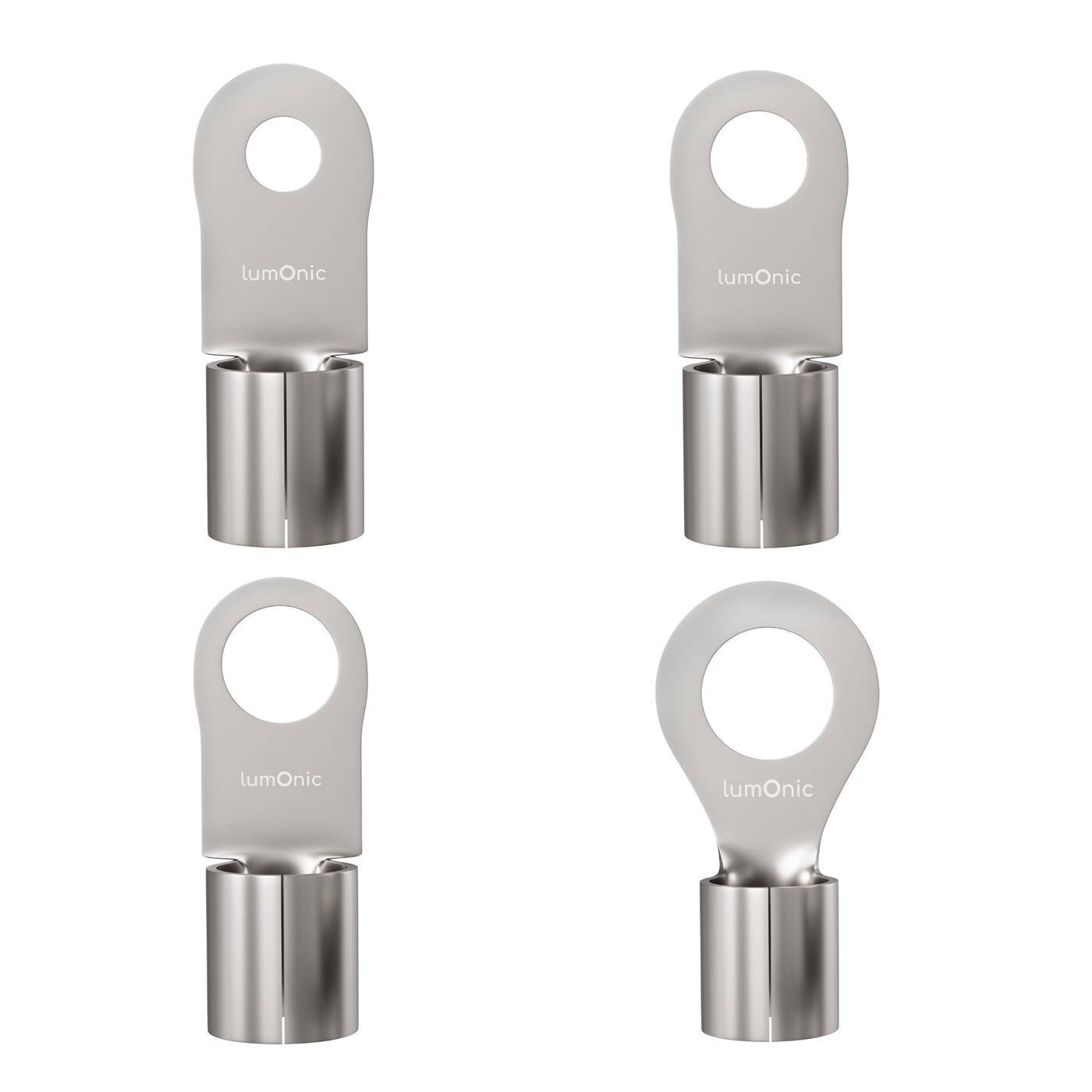

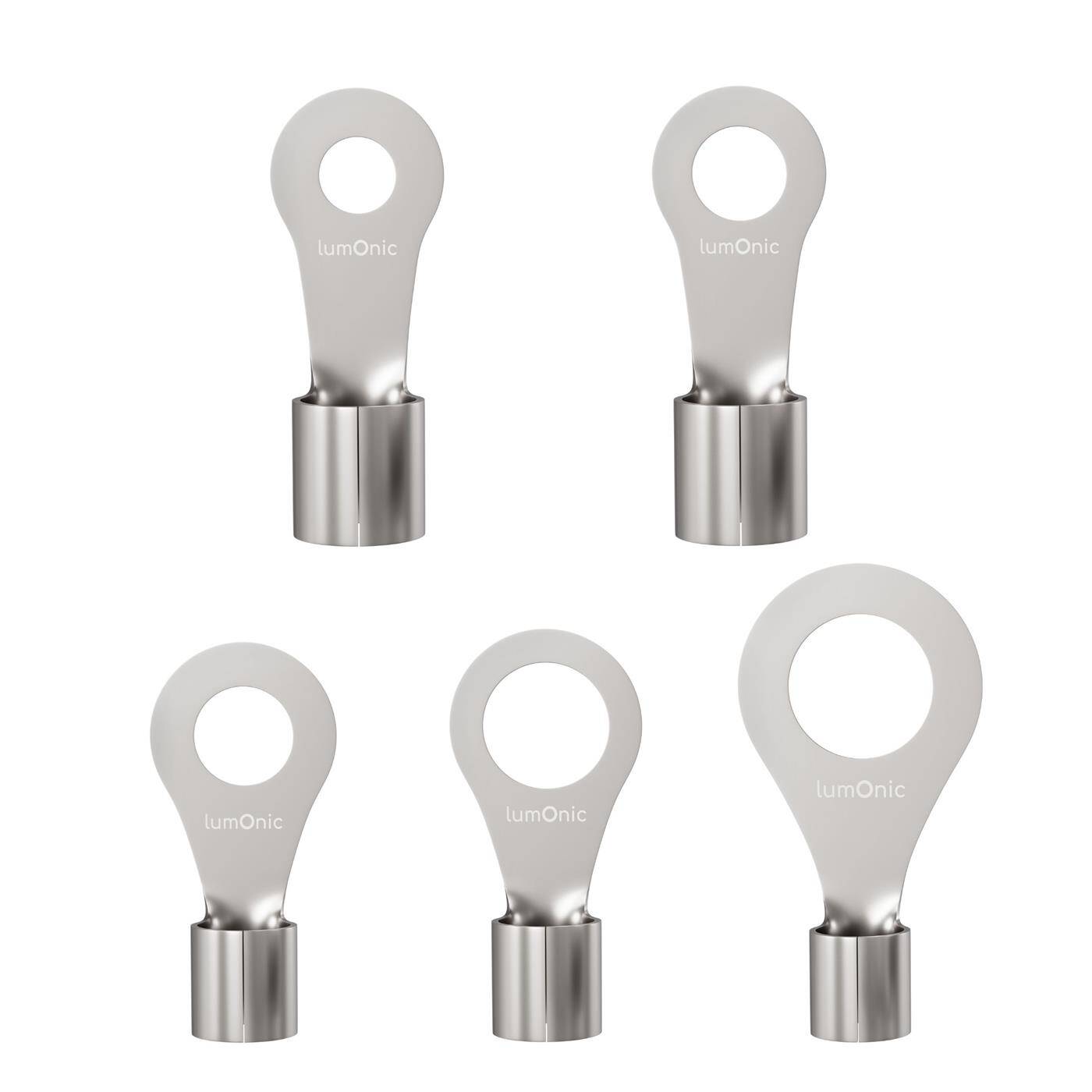

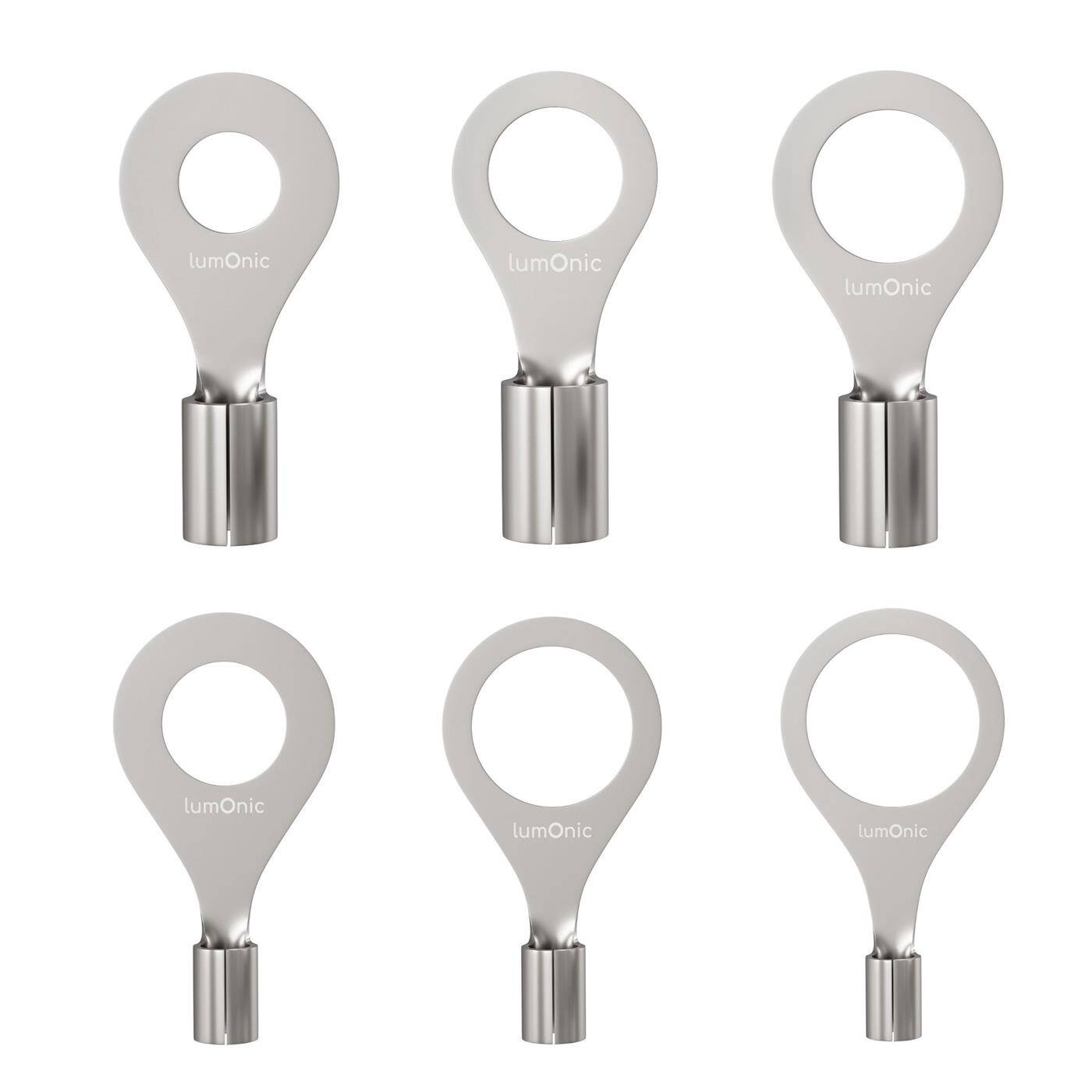

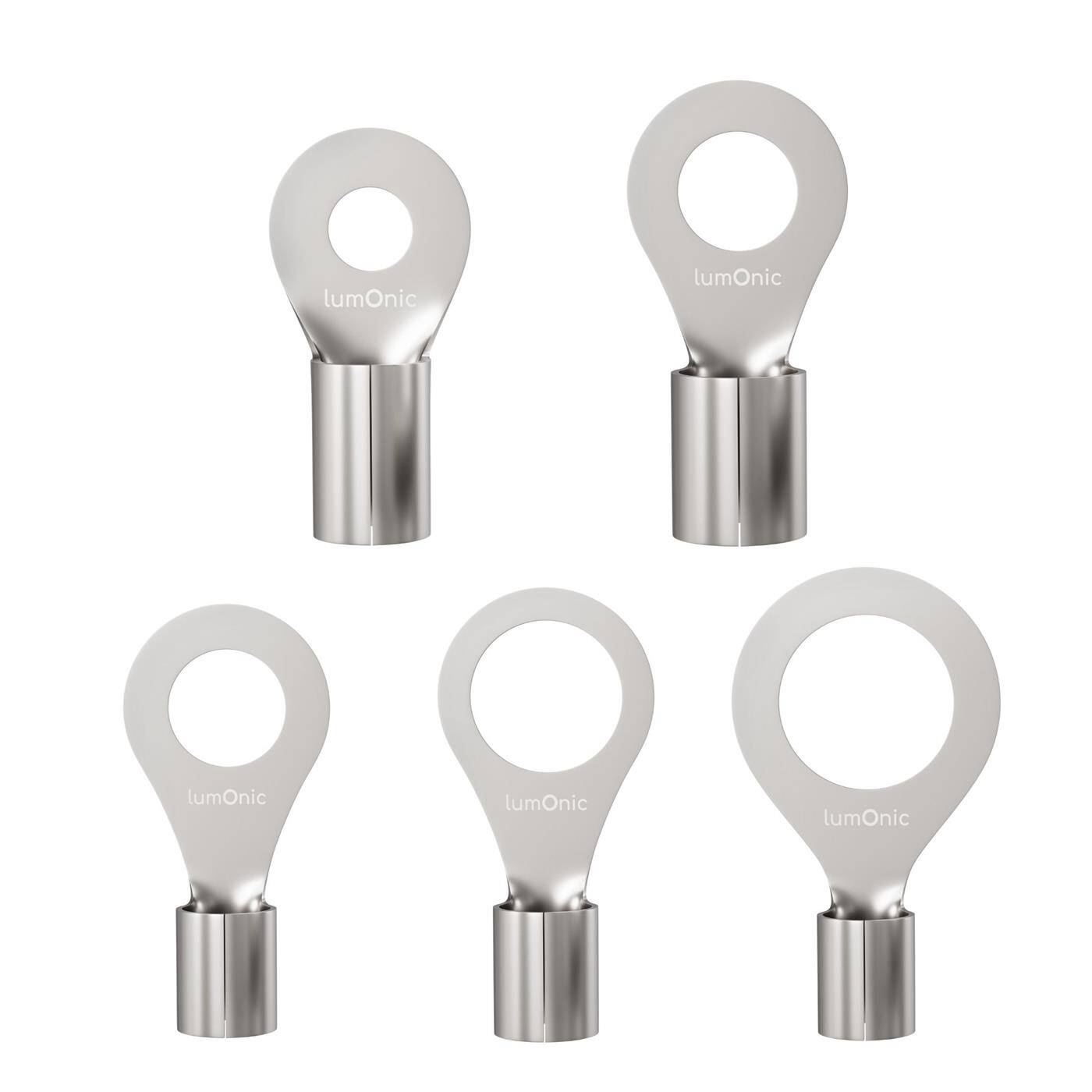

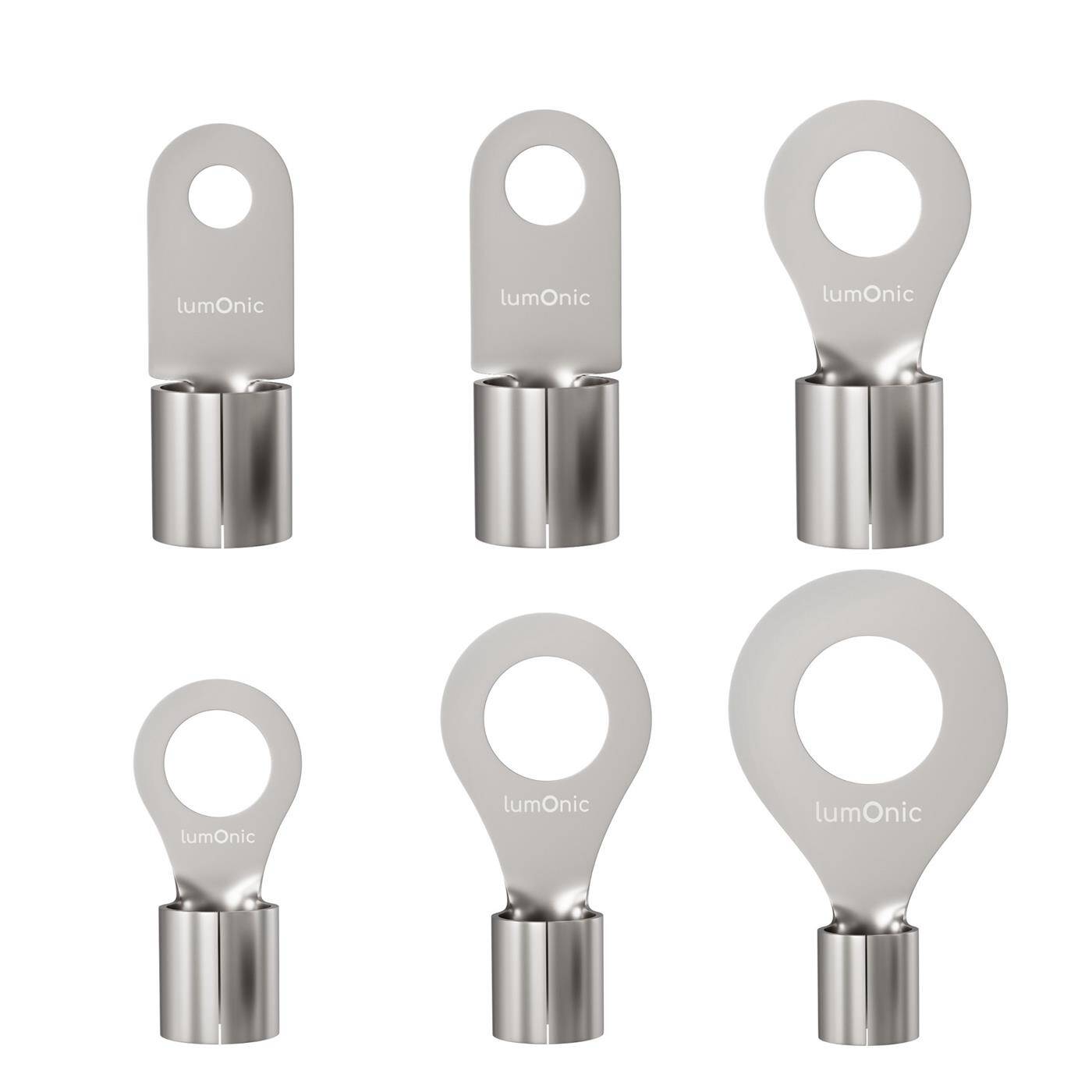

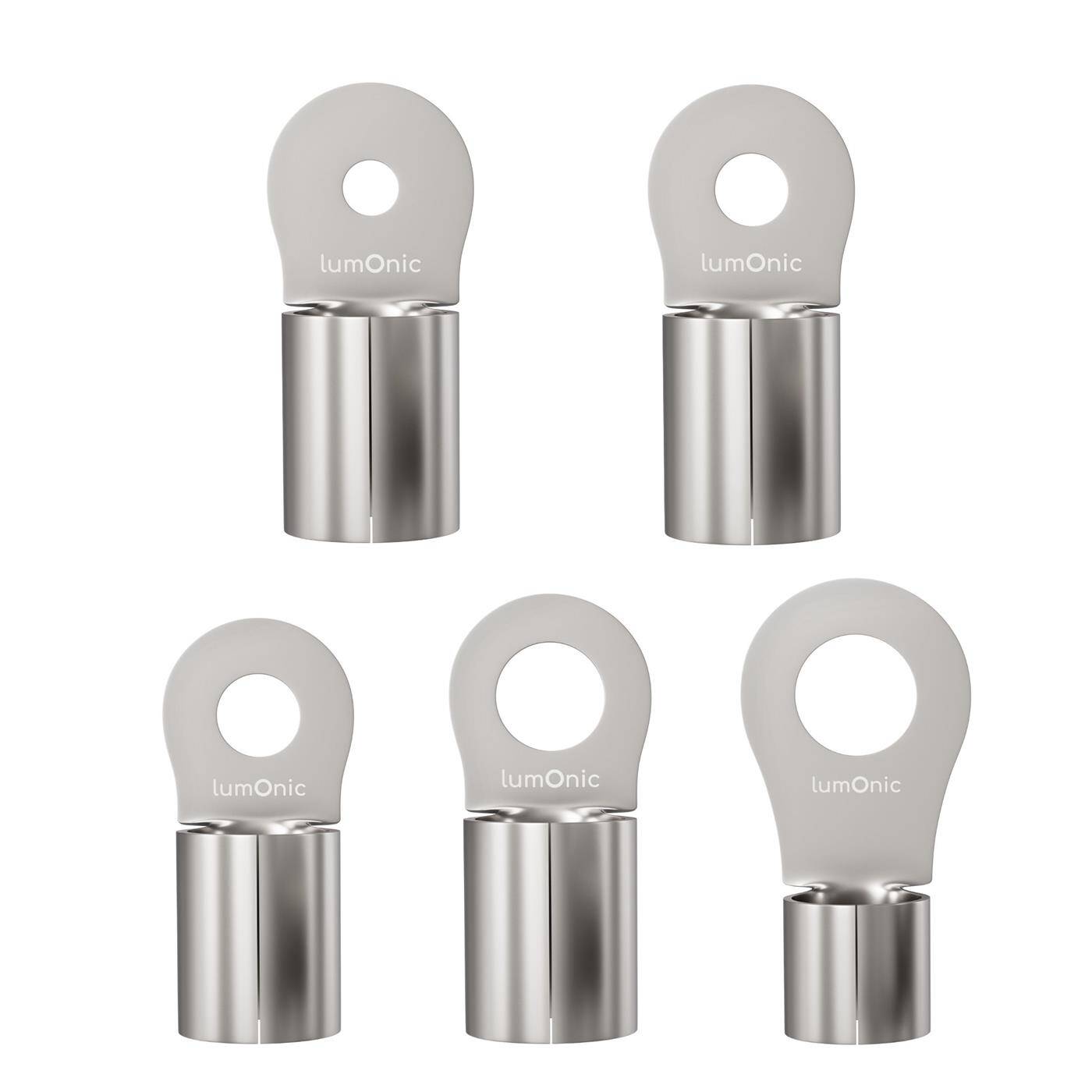

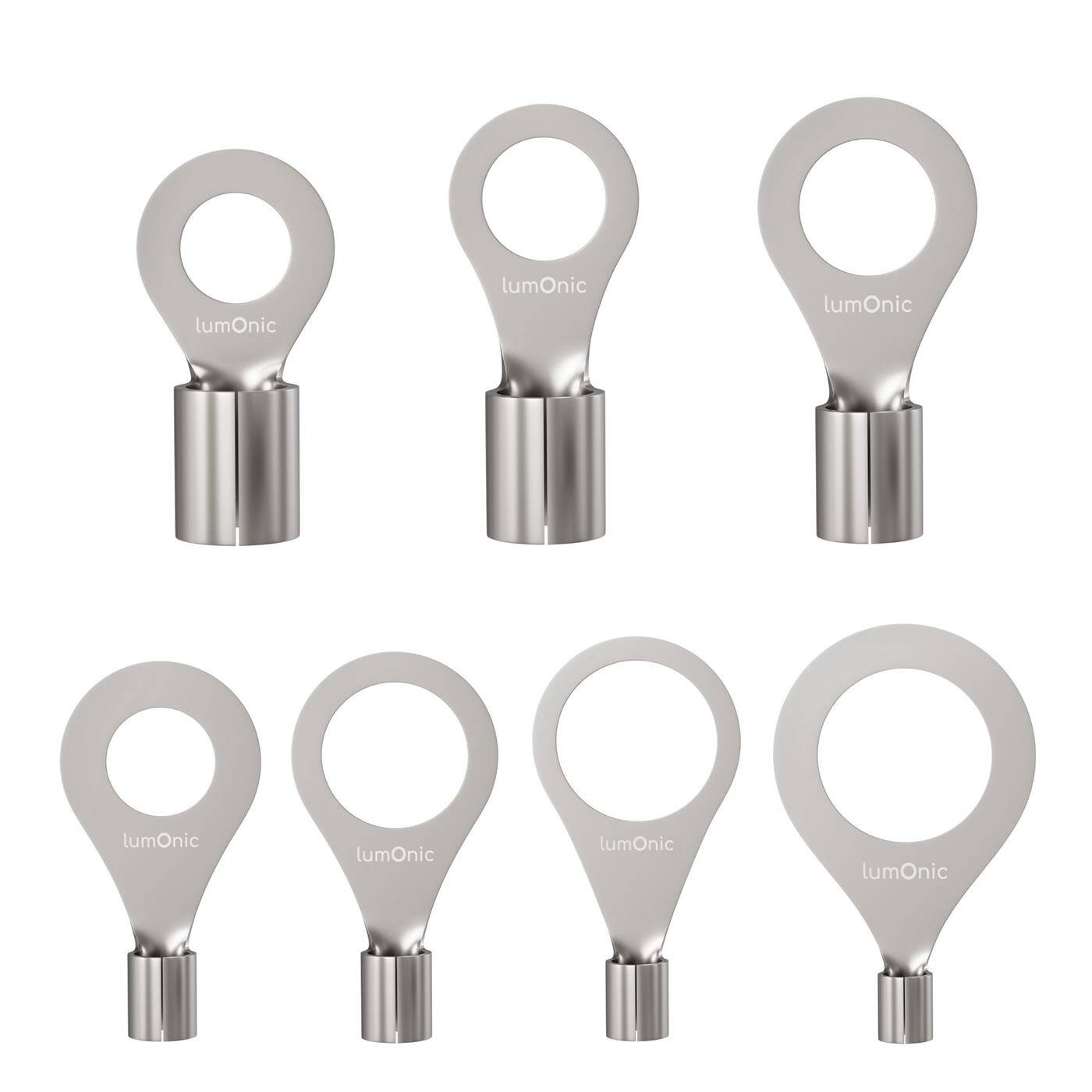

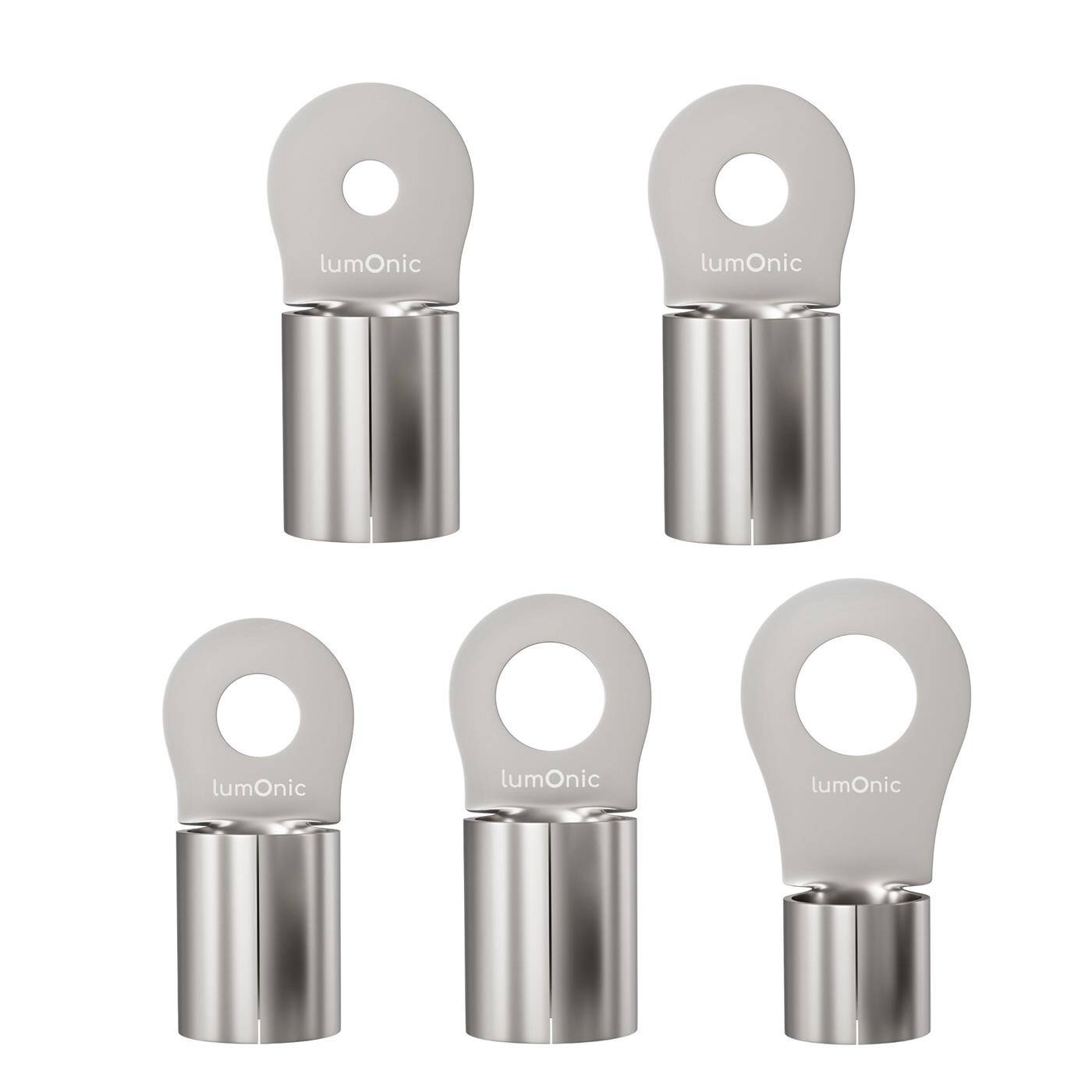

Ringkabelschuh, nicht isoliert

Was heißt M3, M4, M5, M6 und M8, M10, M12 und M16? Die Größe des Rings und der Anschluss werden in metrischen Maßen angegeben. Die Größen M3, M4, M5, M6, M8, M10, M12 und M16 bezeichnen die metrischen Gewindegrößen, die den Durchmesser der Schrauben und Anschlussbolzen definieren. Die jeweilige Ziffer gibt den Außendurchmesser des Gewindes der Schraube oder des Bolzens und den Lochdurchmesser der Ringkabelschuhe in Millimeter an.
