Leitfaden: Hutschienen-Netzteil - Was gibt es beim Kauf zu beachten?

Das Hutschienen-Netzteil ( DIN-Rail Netzteil ) ist unverzichtbar für eine zuverlässige Stromversorgung von elektronischen Geräten und Systemen. Hochwertige Hutschienen-Netzteile zeichnen sich durch ihre hohe Effizienz ✓, geringe Verlustleistung ✓ sowie robuste Bauweise ✓ aus. Sie sorgen nicht nur für einen stabilen Betrieb Ihrer Anlagen, sondern tragen darüber hinaus zur Energieeffizienz bei und reduzieren somit die Kosten.

Effiziente Netzteile sind unerlässlich, um eine zuverlässige und kontinuierliche Energiezufuhr sicherzustellen. Besonders platzsparend sind VModelle, die auf der Hutschiene oder DIN-Rail Schiene montiert werden können. Hutschienen-Netzteile mit ihren unterschiedlichen Ausgangsspannungen, Stromstärken und Abmessungen lassen sich in verschiedensten Bereichen einsetzen, ob in der Industrieelektronik ✓, Automatisierungstechnik ✓, Schaltschrankbau ✓ oder auch im privaten Bereich ✓ ( Verteilerkasten ).

Wir informieren Sie darüber, was ein Hutschienen-Netzteil ist und wie es funktioniert, über die Vorteile sowie technische Spezifikationen, die es bei deren Auswahl und Kauf zu beachten gibt.

Was ist ein Hutschienen-Netzteil?

Das Hutschienen-Netzteil ist eine leistungsstarke elektronische Komponente, die eine konstante und stabile Stromversorgung garantiert. Diese Netzteile sind speziell für den Einbau in Verteiler- und Schaltschränken konzipiert und werden auf einer standardisierten Montageschiene, der sogenannten Hutschiene oder DIN-Rail Schiene, befestigt.

Hutschienen-Netzteile gehören zur Grundausstattung in vielen industriellen, gewerblichen und wohnwirtschaftlichen Anwendungen und spielen eine entscheidende Rolle bei der Aufrechterhaltung der Funktion und Leistung verschiedenster elektronischer Systeme und Anlagen. Von der Steuerungs- und Automatisierungstechnik bis hin zur Gebäudeinstallation - Hutschienen-Netzteile stellen sie eine sichere und zuverlässige Energieversorgung zum Schutz Ihrer elektrischen Geräte sicher.

Das Netzteil für die Hutschiene ist kompakt gebaut, um eine möglichst platzsparende, effiziente Montage zu ermöglichen. Auf einer DIN-Rail Schiene können neben Netzteilen auch zahlreiche andere Geräte und elektronische Bauteile wie Sicherungsautomaten, Relais und Industrie-PC Netzteile montiert werden. Hutschienen-Netzteile bedienen verschiedene Funktionen und Leistungen, je nach den Anforderungen des jeweiligen Einsatzgebiets.

Hutschienen Netzteil

Wie funktioniert ein Hutschienen-Netzteil?

Schaltnetzteile Funktion

Ein Hutschienen Netzteil produziert die notwendige Leistung, die für den reibungslosen Betrieb Ihrer elektronischen Geräte notwendig ist. Bei der Funktionsweise eines solchen Netzteils spielen mehrere Komponenten eine wichtige Rolle. Die Montage des Netzteils ist speziell für die Hutschienenmontage konzipiert und sorgt dafür, dass es einfach und sicher in Schaltschränken oder Verteilerkästen installiert werden kann.

Die DIN-Rail Schiene dient hierbei als Montageschiene und ermöglicht eine einfache Befestigung des Netzteils. Ein weiterer wichtiger Aspekt der Funktionsweise ist die Leistung des Netzteils. Es muss in der Lage sein, den Leistungsbedarf der angeschlossenen elektronischen Geräte zu erfüllen. Die Auswahl eines Netzteils mit der richtigen Leistungsabgabe ist entscheidend für die stabile Stromversorgung und einen zuverlässigen Betrieb.

Zudem bieten einige Netzteile für die Hutschiene zusätzliche Funktionen, wie verschiedene Ausgangsspannungen und Regelbarkeit. Diese Flexibilität gestattet es, unterschiedliche Geräte mit unterschiedlichen Spannungs- und Leistungsanforderungen anzuschließen und optimal zu versorgen. Hutschienen-Netzteile von MEAN WELL sind ein Beispiel für zuverlässige und qualitativ hochwertige Netzteile, die in verschiedenen Leistungsspektren erhältlich sind und hohe Effizienz und Stabilität garantieren.

Was sind die Vorteile der Netzteile für die Hutschiene?

Die Montage der Netzteile auf der Hutschiene erlaubt eine platzsparende Nutzung im Verteilerschrank. Die Installation der Hutschienen-Netzteile ist einfach und zeitsparend. Dadurch wird die potenzielle Packungsdichte erhöht und eine kompaktere Ausführung des Gesamtsystems ermöglicht. Die Verkabelung der Geräte mit dem Stromnetz und der Last kann so direkt und platzsparend vorgenommen werden.

Durch die kompakte Bauweise der Hutschienen-Netzteile und den hohen Wirkungsgraden wird eine überflüssige Temperaturentwicklung im Schaltschrank verhindert.

Der bemerkenswert hohe Wirkungsgrad von bis zu 94%, der selbst bei Teillast erreicht wird, führt zu einer deutlich reduzierten Verlustleistung. Sie können so Energiekosten einsparen sowie die Kühlung in Ihrer Anwendung effizienter gestalten.

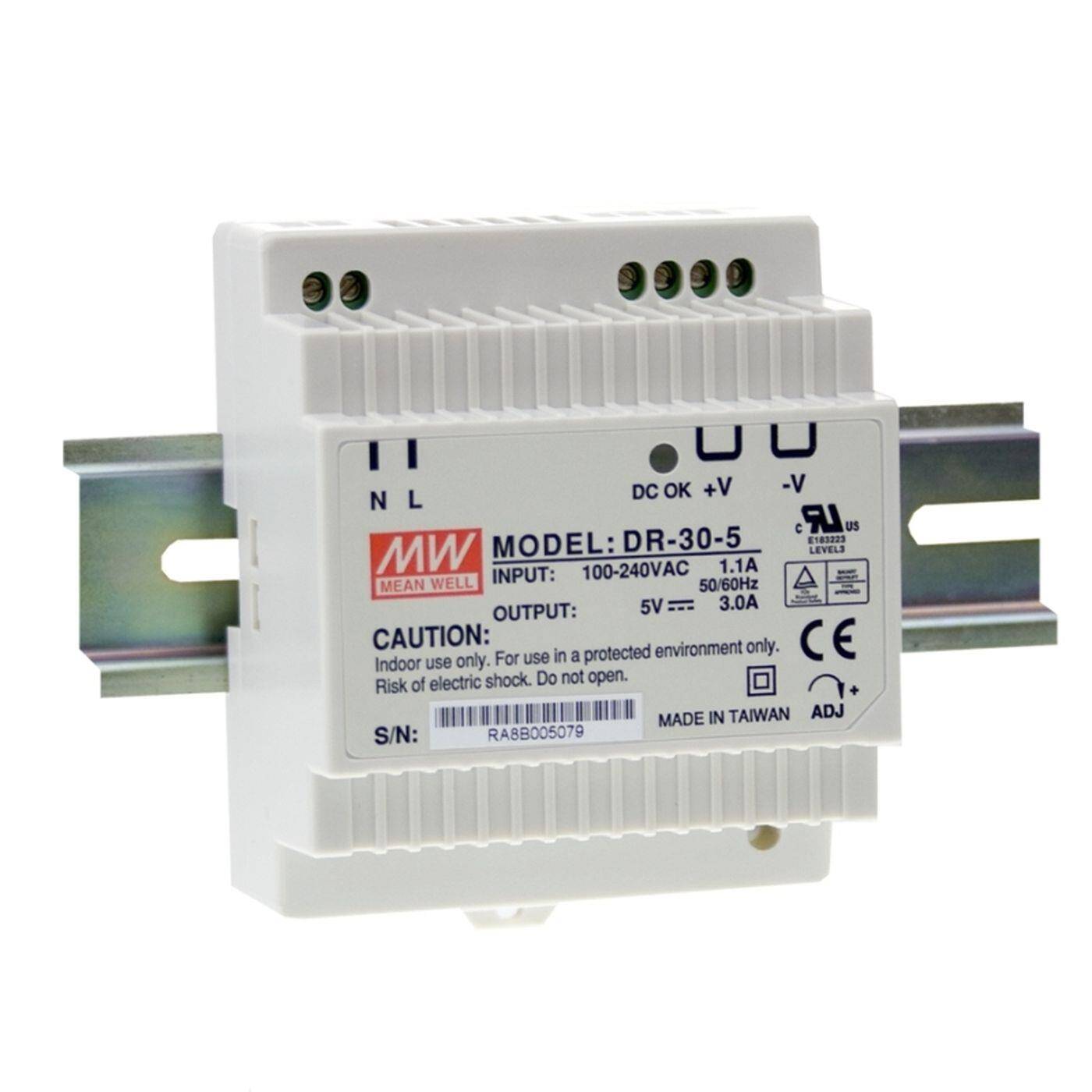

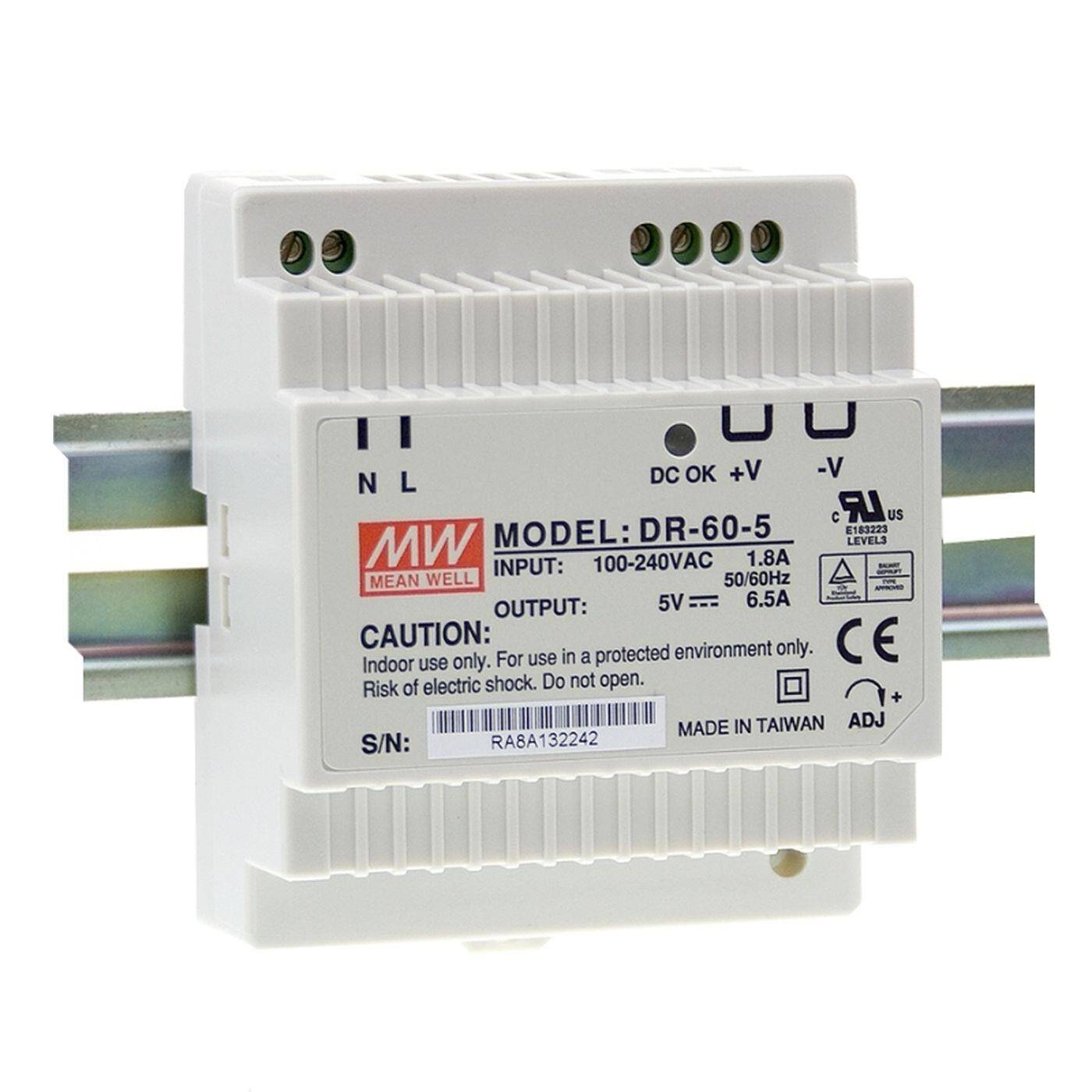

Hutschienen Netzteil von MEAN WELL

Die meisten Hutschienen Netzteile haben eine Kontroll-LED "DC OK". Wenn diese leuchtet, erkennt man sofort, ob die Ausgangsspannung anliegt und das Gerät einwandfrei arbeitet oder eine Störung vorliegt. In den elektronischen Schaltungen des Hutschienen-Netzteils ist zudem ein zuverlässiger Kurzschluss- und überlast-Schutz integriert. Zudem erlauben diverse Netzteile, die Ausgangsspannung zu regulieren.

  • Raumeffiziente Nutzung im Verteilerschrank durch Montage auf Hutschiene
  • Einfache und zeitsparende Installation
  • Erhöhte Packungsdichte und kompaktere Ausführung des Gesamtsystems
  • Direkte Verkabelung mit Stromnetz und Last
  • überflüssige Temperaturentwicklung wird vermieden dank hohem Wirkungsgrad von bis zu 94%
  • Reduzierte Verlustleistung führt zu Einsparungen bei Energiekosten und effizienterer Kühlung
  • schnelle Fehlererkennung durch Statusanzeigen
  • Integrierter, zuverlässiger Kurzschluss- und überlast-Schutz
  • Diverse Netzteile erlauben problemlose Regulierung der Ausgangsspannung

Netzteile können in zwei Kategorien eingeteilt werden:
Trafo-Netzteile und Schaltnetzteile. Im Vergleich zu einem Schaltnetzteil ist ein Trafo-Netzteil viel einfacher aufgebaut und kann damit leichter repariert werden. Neben ihrer Größe und dem Gewicht haben Linearnetzteile wie der Trafo den Nachteil, mehr Energie als andere Arten von Netzteilen zu verbrauchen.

Schaltnetzteile hingegen sind im in Bezug auf Größe und Gewicht deutlich kompakter und effizienter im Hinblick auf den Stromverbrauch als ein Trafo-Netzteil. Allerdings ist die verbaute Schaltungstechnik bei Schaltnetzteilen komplexer als bei einem Trafo und eine Reparatur schwierig. Zudem sind sie empfindlicher gegenüber hochfrequenten Störungen.

Auswahlkriterien beim Kauf eines Hutschienen-Netzteils

Zunächst ist es beim Kauf eines Hutschienen-Netzteils wichtig, die benötigte Leistung des Netzteils zu bestimmen. Je nach Einsatzgebiet kann die benötigte Leistung stark variieren. Minimale und maximale Eingangsspannung sowie Ausgangsspannung sind zudem bedeutend für die Auswahl des Netzteils für die Hutschiene. Dies gilt gleichermaßen für das Maximum an Ausgangsstrom. Zu einer minimalen Entwicklung der Wärme als auch einer effizienten Nutzung der zugeführten Energie führt ein hoher Wirkungsgrad des Schaltnetzteils.

Hutschienen Netzteile

Der verfügbare Platz im Schalt- oder Verteilerschrank ist entscheidend für die Auswahl der Abmessungen des Netzteils. Hutschienen-Netzteile variieren in der Breite von 18mm ( 1TE = 1 Teilungseinheit ) bis hin zu 110mm und benötigen dementsprechend Platz. Zudem sollten auch zukünftige Erweiterungen oder zusätzliche Geräte in die Berechnung einbezogen werden. Ein weiterer wichtiger Aspekt ist die Kompatibilität des Netzteils mit der DIN-Schiene, die es in drei verschiedenen Baugrößen gibt.

Die genormte Befestigungsmethode ermöglicht eine einfache und sichere Installation. Daher sollte das Netzteil speziell für die Montage auf der installierten Hutschiene ausgelegt sein. Bei einem DIN-Rail Netzteil gibt es verschiedene Anschlussmöglichkeiten auf der Anschlussleiste mit Schraubklemme oder Push-In-Klemme oder einer Klemmleiste. Um den Betriebszustand zu überwachen, bieten manche Netzteile eine regelbare Ausgangsspannung oder sind mit LED-Anzeigen ausgestattet. Besonders wenn mehrere Netzteile im Schaltschrank installiert sind, können Geräte mit Status-LEDs eine Fehlersuche erleichtern. Bevor Sie sich für den Kauf entscheiden, sollten Sie sicherstellen, dass das gewählte Modell auch die Möglichkeit bietet, mehrere Netzteile parallel zu betreiben.

  • Bestimmung der benötigten Leistung
  • Berücksichtigung von minimaler und maximaler Eingangs- und Ausgangsspannung sowie Ausgangsstrom
  • Hoher Wirkungsgrad für minimale Temperaturentwicklung und effiziente Nutzung der Energie
  • Platzverfügbarkeit im Schaltschrank und Berücksichtigung zukünftiger Erweiterungen
  • Kompatibilität mit der DIN-Schiene
  • Verschiedene Anschlussmöglichkeiten wie Push-In-Klemme, Schraubklemme oder Klemmleiste
  • Regulierbare Ausgangsspannung oder LED-Anzeigen zur überwachung des Betriebszustands
  • Möglichkeit zum parallelen Betrieb von mehreren Netzteilen

Tipp: Sichern Sie Ihre Stromversorgung mit einer USV ( unterbrechungsfreie Stromversorgung ) ab. Bei kritischen elektrischen Lasten bei Störungen im Stromnetz gewährleistet die USV eine, wie der Name sagt, unterbrechungsfreie Stromversorgung. Die USV Systeme sind als Einzellösungen erhältlich oder können direkt auf der DIN-Schiene integriert und montiert werden.

Hutschienen-Netzteile kaufen - von MEAN WELL - Marktführer für standardisierte Produkte für die Stromversorgung

Wenn Sie auf der Suche nach zuverlässigen und hochwertigen Netzteilen für Hutschienen sind, dann sind die Produkte von MEAN WELL genau das Richtige für Sie. Als weltweiter Hersteller von Stromversorgungen hat das Unternehmen einen ausgezeichneten Ruf in der Branche erworben.

1982 wurde MEAN WELL gegründet und hat sich seitdem als Hersteller, die auf standardisierte Produkte für die Stromversorgung spezialisiert sind, etabliert. Laut einem kürzlich veröffentlichten Bericht von Micro Technology im März 2023 belegt das Unternehmen den dritten Platz unter allen Stromversorgungs-Herstellern weltweit. Der Großteil des Umsatzes von MEAN WELL - 99 % - entfällt dabei auf ihre hochwertigen Standard-Stromversorgungsprodukte, welche sie unter dem renommierten Markennamen MEAN WELL vertreiben.

Die Hutschienen-Netzteile von MEAN WELL zeichnen sich durch ihre kompakte Bauweise ✓, hohe Energieeffizienz ✓, Zuverlässigkeit ✓ und lange Lebensdauer ✓ aus. Zudem verfügen sie über zahlreiche Sicherheitsfunktionen wie überlastschutz, Kurzschlussschutz sowie überspannungsschutz. Mit einer breiten Palette an Produkten bietet MEAN WELL Lösungen für eine Vielzahl von Anwendungen im industriellen, gewerblichen oder privaten Bereich.

Die Ausgangsspannungen der Hutschienen-Netzteile variieren zwischen 5V und 48V:

Auf unseren Produktseiten finden Sie umfassende Angaben zu sämtlichen Ausführungen, einschließlich präziser technischer Spezifikationen und praktischen Anwendungshinweisen.

MEAN WELL Hutschienen-Netzteile Anwendungsbereiche / Eigenschaften

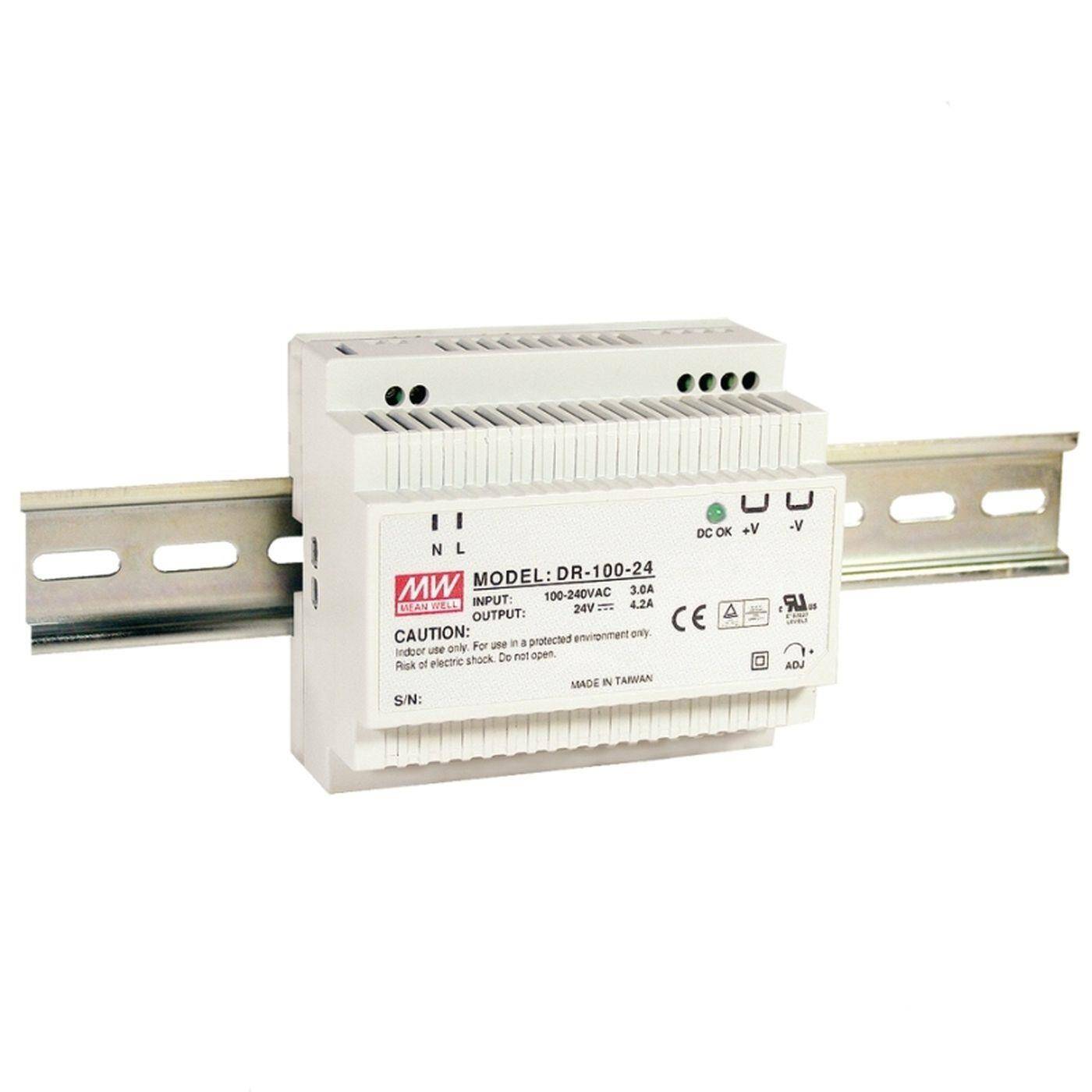

MeanWell DR + DRP Geeignet für die Gebäudeautomation und Steuerung von Haushaltsgeräten, Automation, Industrie, Sicherheit, Netzwerk, Telekommunikation

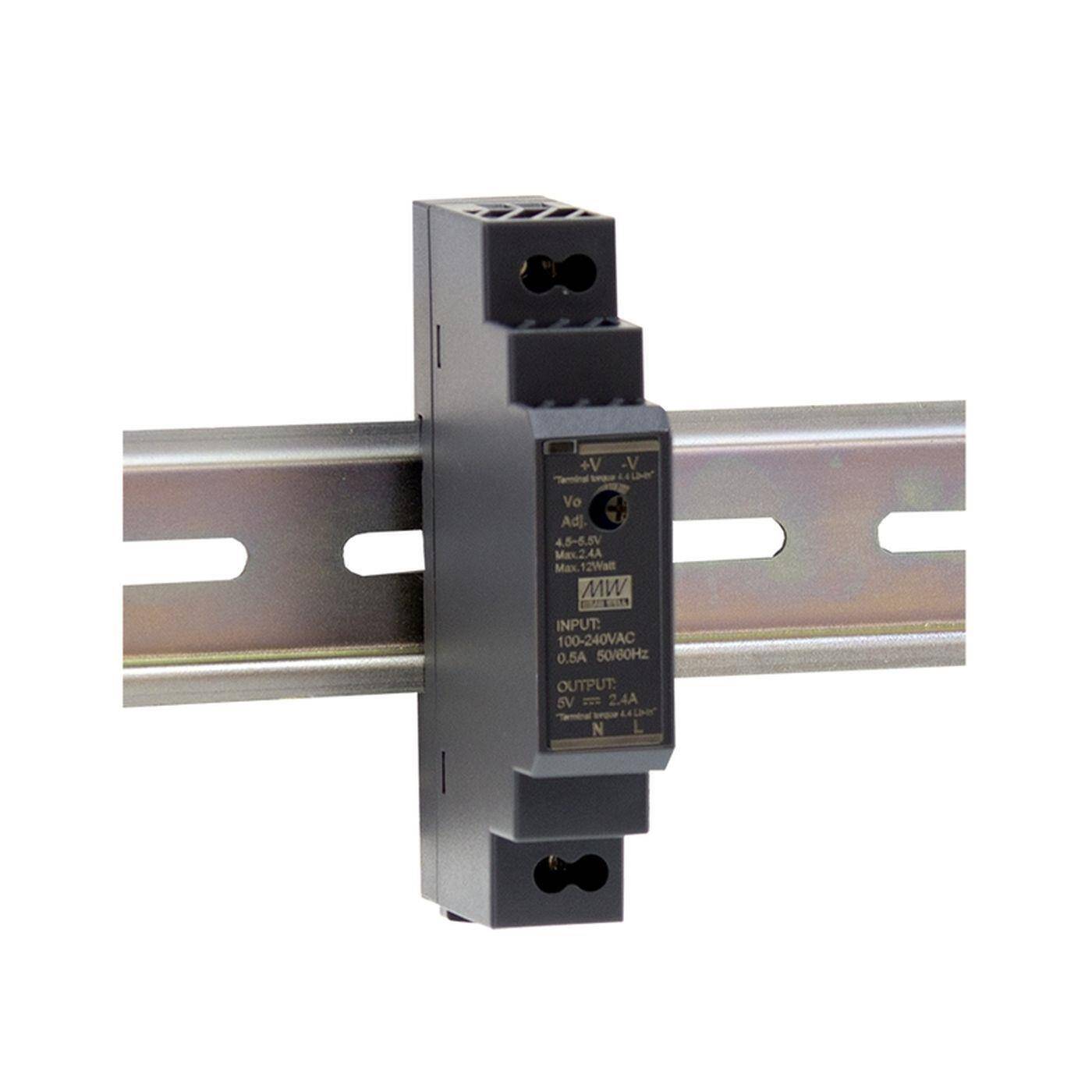

MeanWell HDR
  • 15W ~ 150W
  • Kunststoffgehäuse, Stufenform
  • 1ø, Vollbereichseingang
  • Kompakte Größe, 1SU~6SU Breite (DIN EN43880)
  • Isolationsklasse II
  • DC-Ausgangsspannung einstellbar
  • Leerlaufstromverbrauch <0,3 W
  • Montage auf Industrieschiene TS-35 / 7,5 oder 15
  • Geeignet für die Gebäudeautomation und die Steuerung von Haushaltsgeräten, Automation, Industrie, Sicherheit, Netzwerk, Telekommunikation
MeanWell MDR
  • 10W ~ 100W
  • Kunststoffgehäuse, ultraschlank
  • 1ø, Vollbereichseingang
  • Leerlaufstromverbrauch <0,75 W ~ 1 W
  • Montage auf Industrieschiene TS-35 / 7,5 oder 15
  • Integrierte aktive PFC-Funktion
  • DC-OK-Signalausgang (MDR-10/20)
  • DC-OK-Relaiskontakt (MDR-40/60/100)
  • Gefahrenbereiche der Klasse I, Div. 2 T4 (MDR-40/60)
  • Geeignet für die Automation, Industrie, Sicherheit, Netzwerk, Telekommunikation
MeanWell NDR
  • 75W ~ 480W
  • Metallgehäuse, preisgünstige Modelle
  • 1ø, Vollbereichseingang
  • Schlanke Größe, Modellbreite: 32 ~ 85,5 mm
  • EMV EN55022 Klasse B
  • Montage auf Industrieschiene TS-35 / 7,5 oder 15
  • 3 Jahre Garantie
  • Geeignet für die Automation, Industrie, Sicherheit, Netzwerk, Telekommunikation
MeanWell SDR
