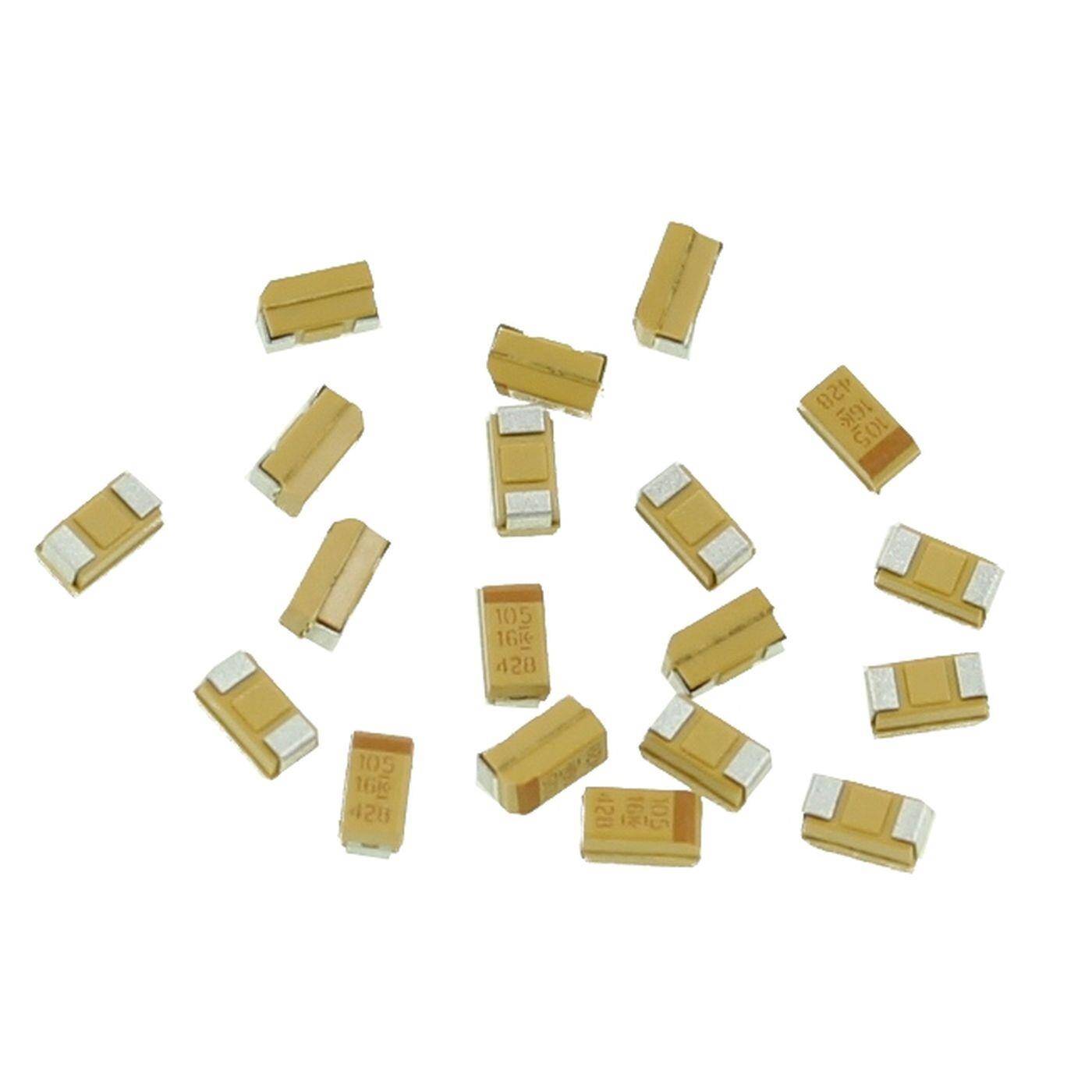

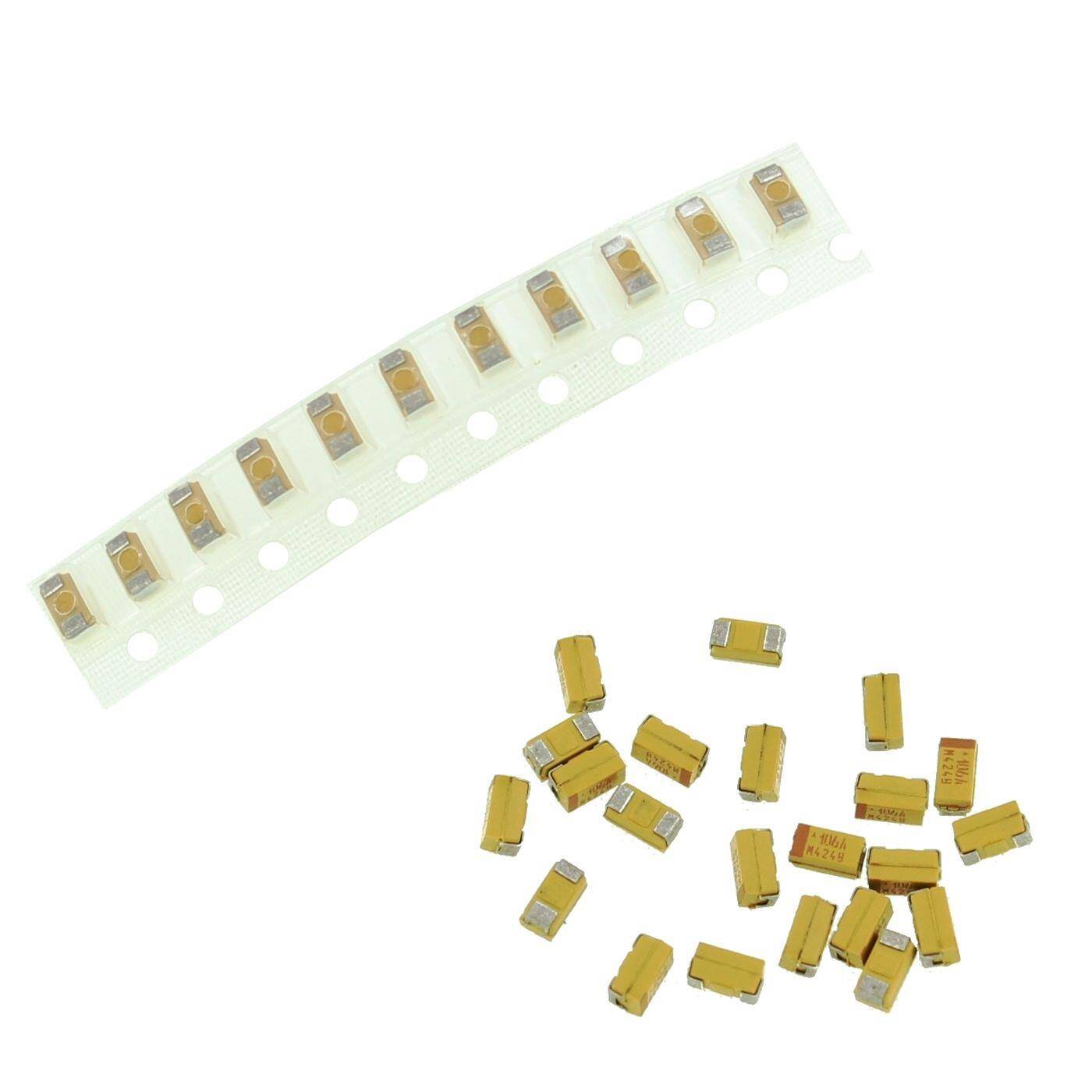

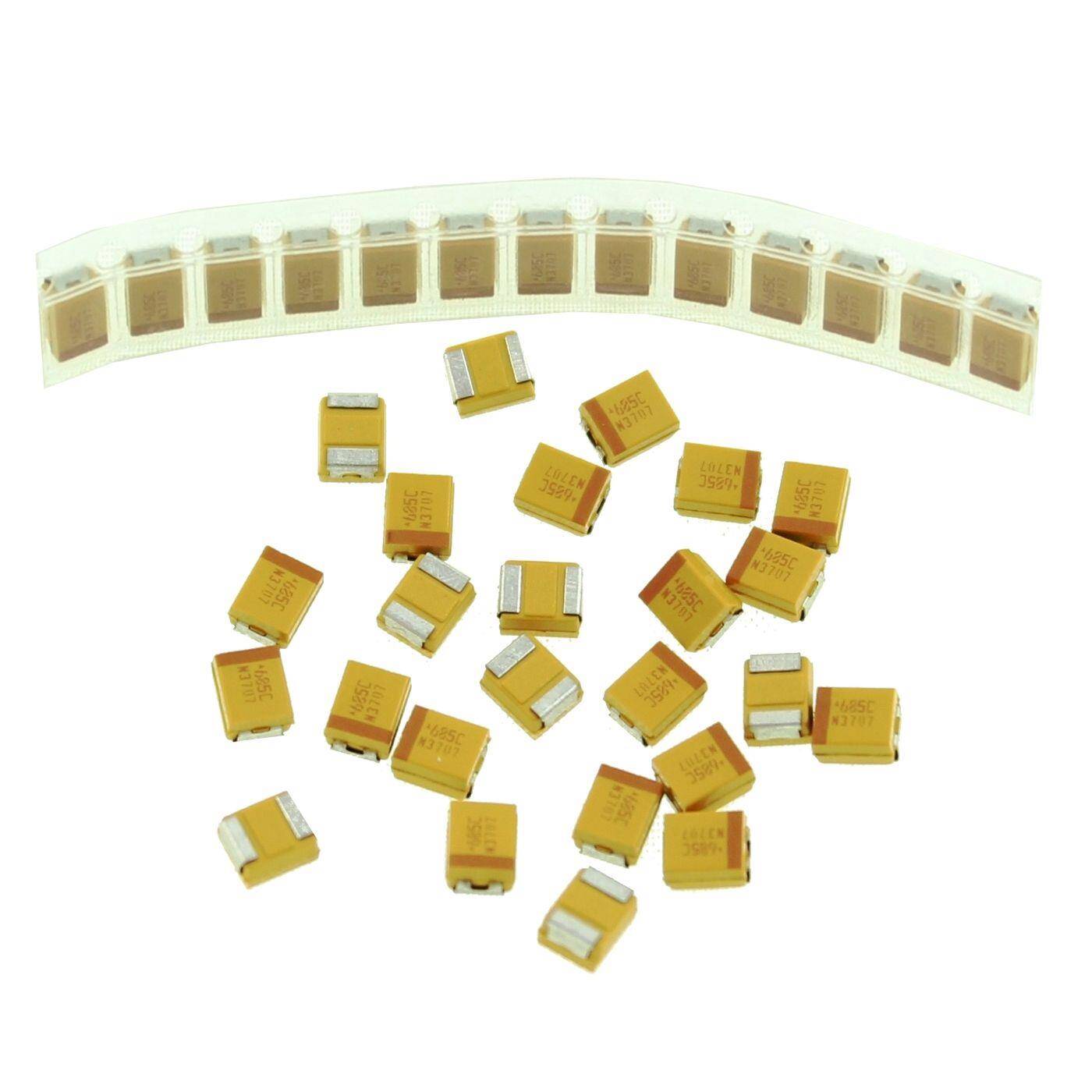

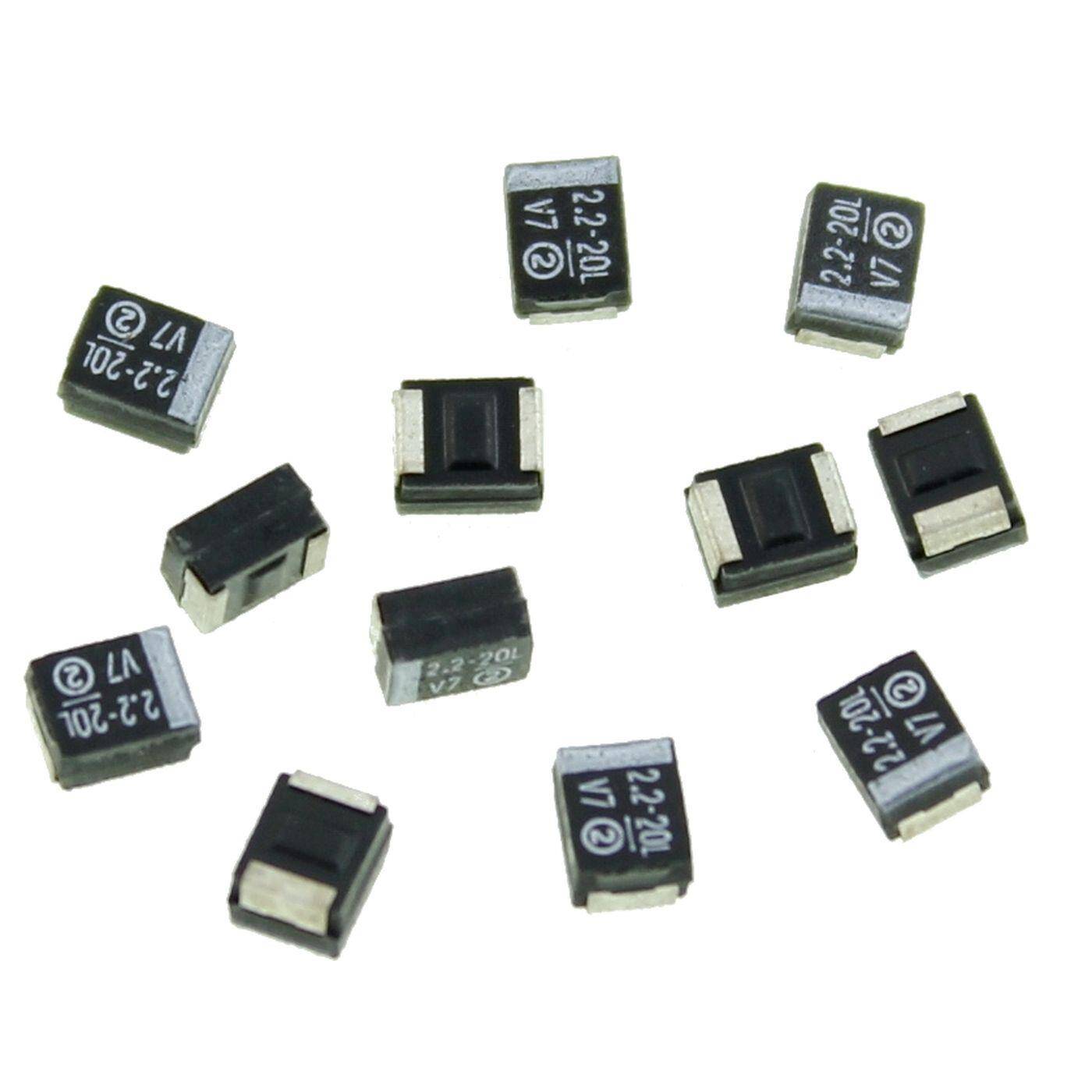

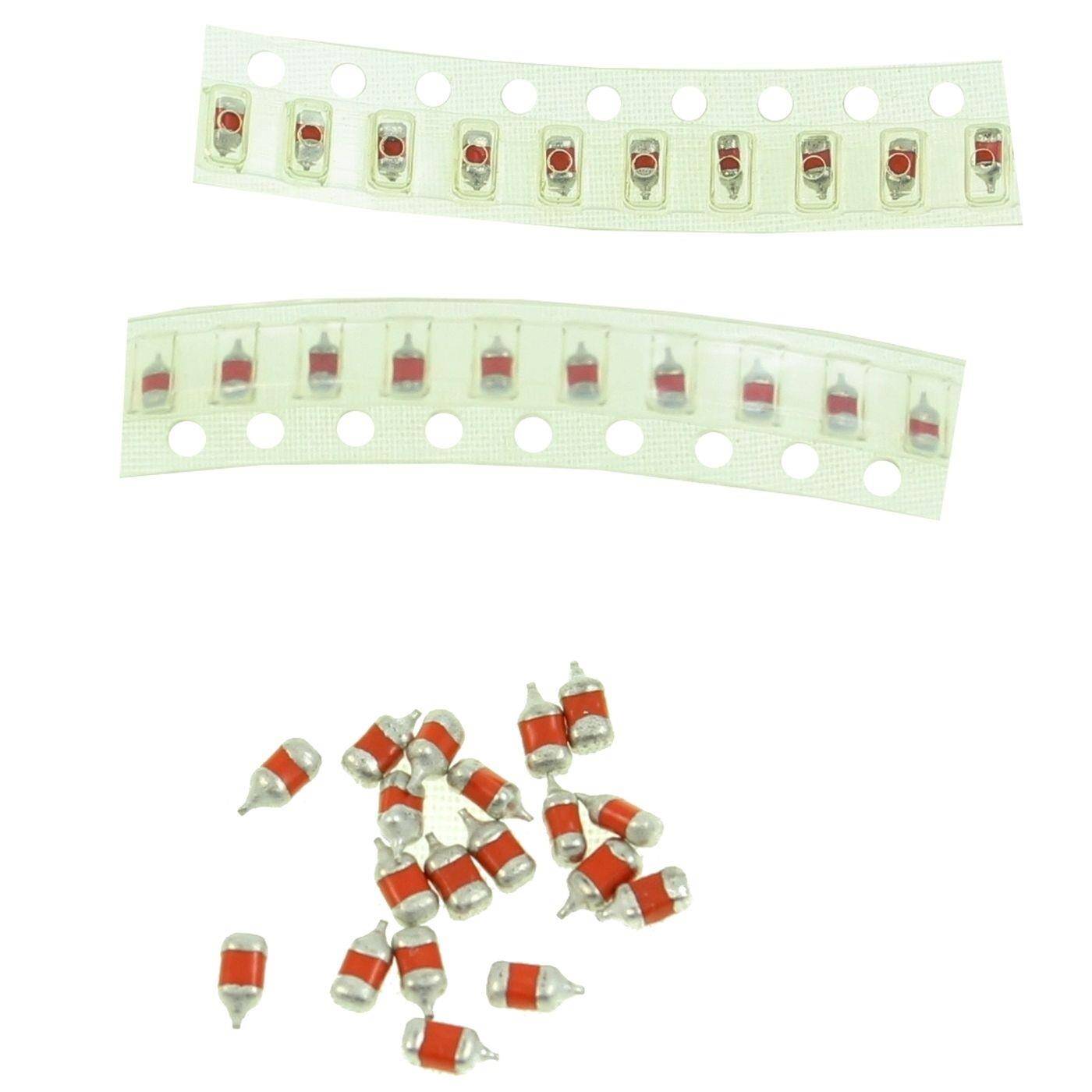

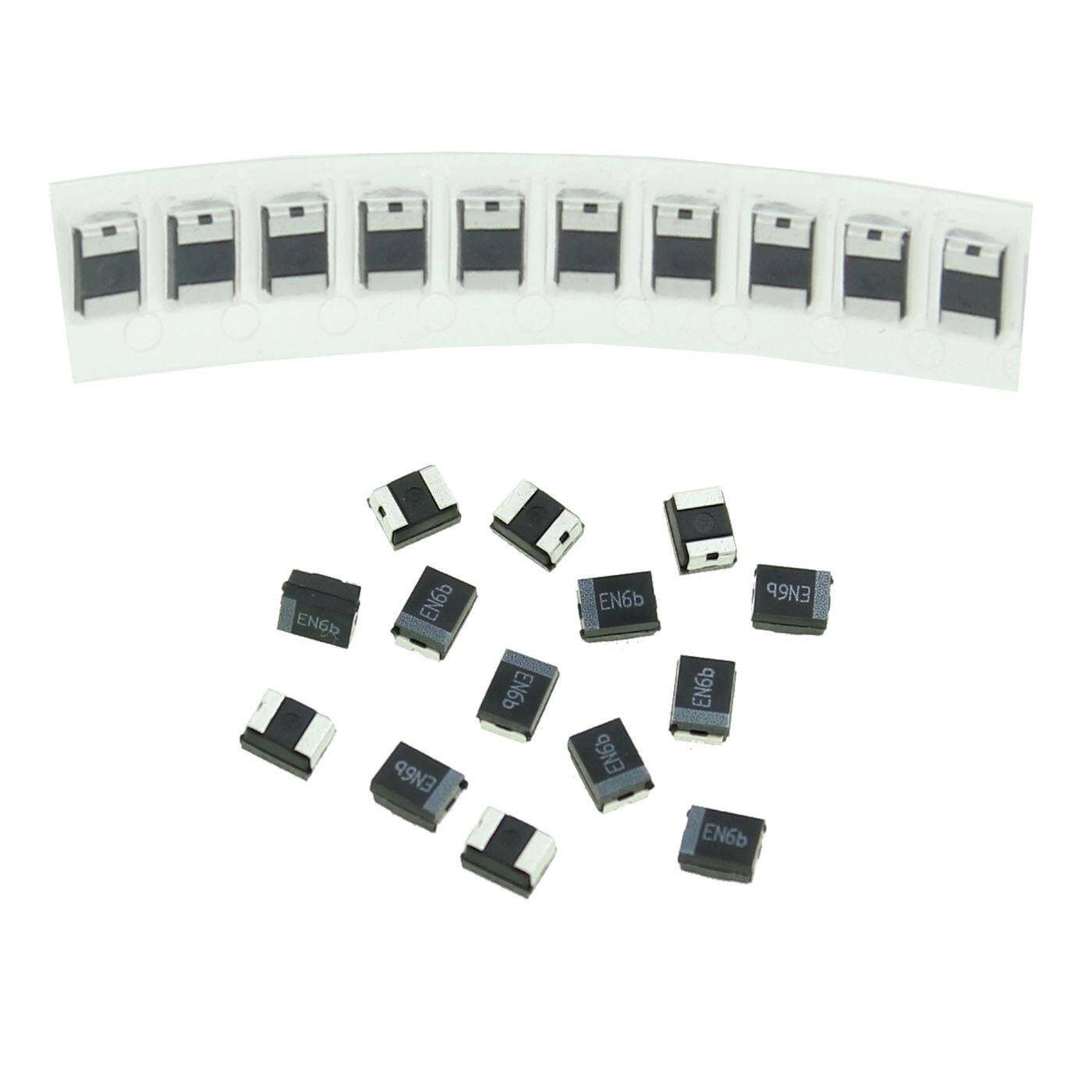

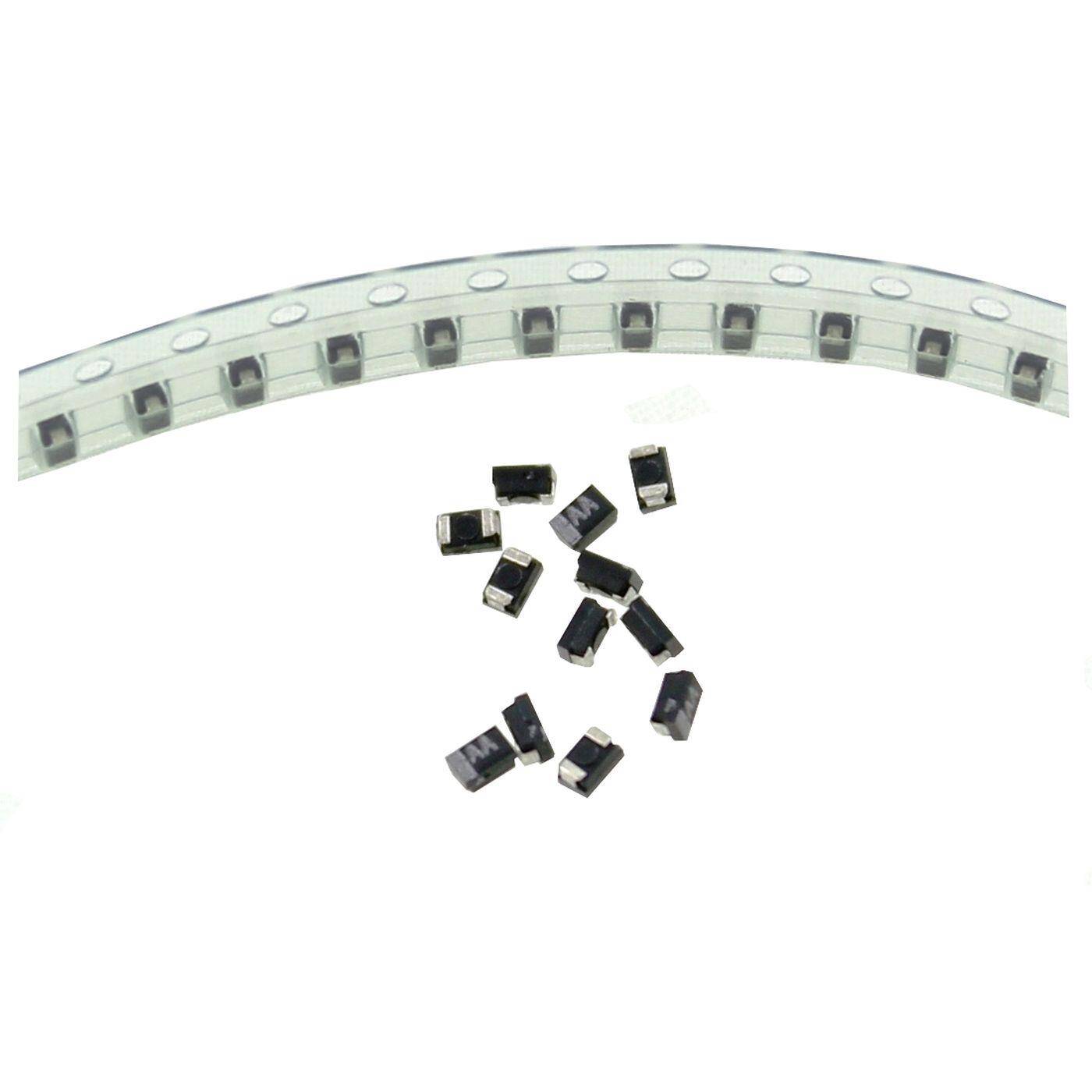

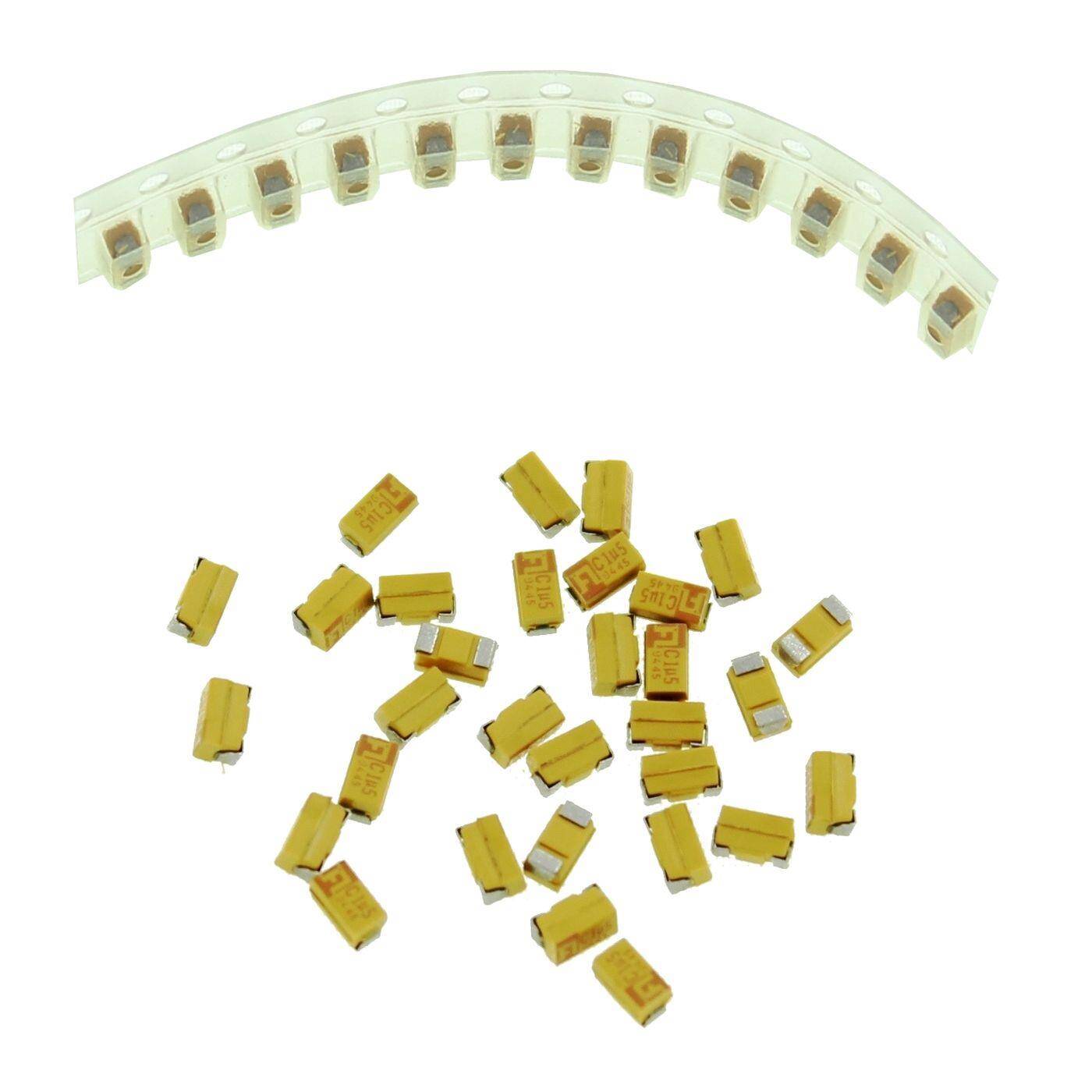

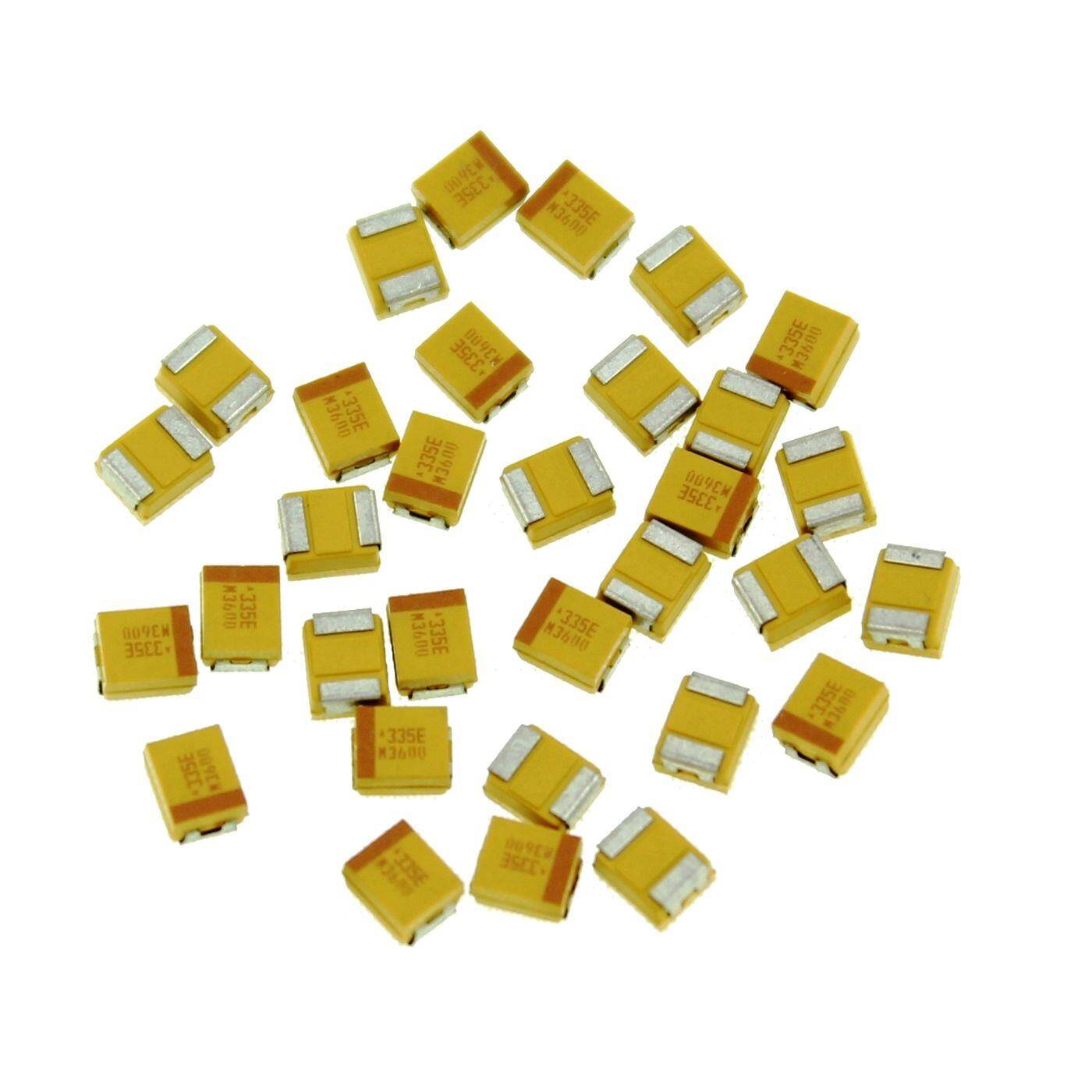

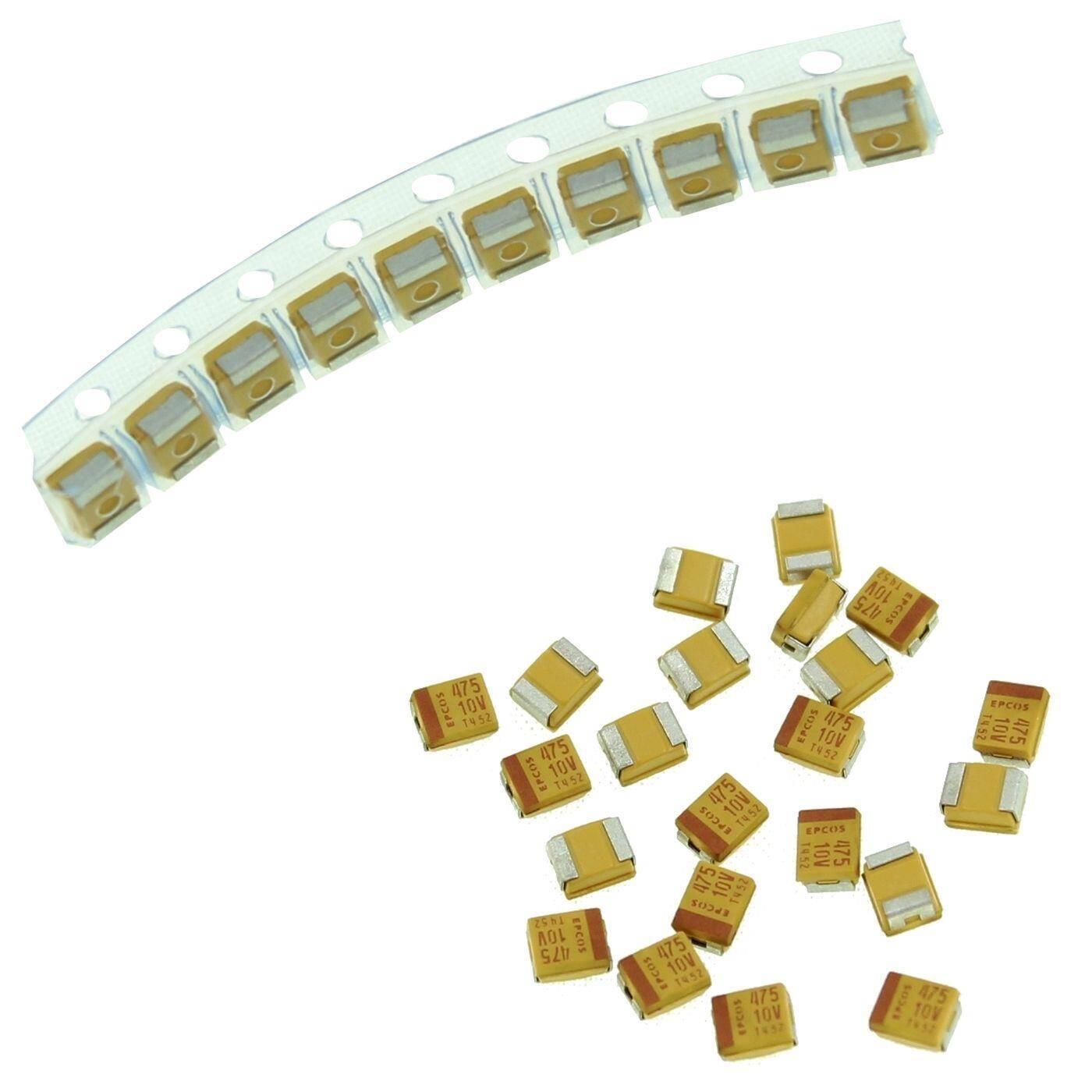

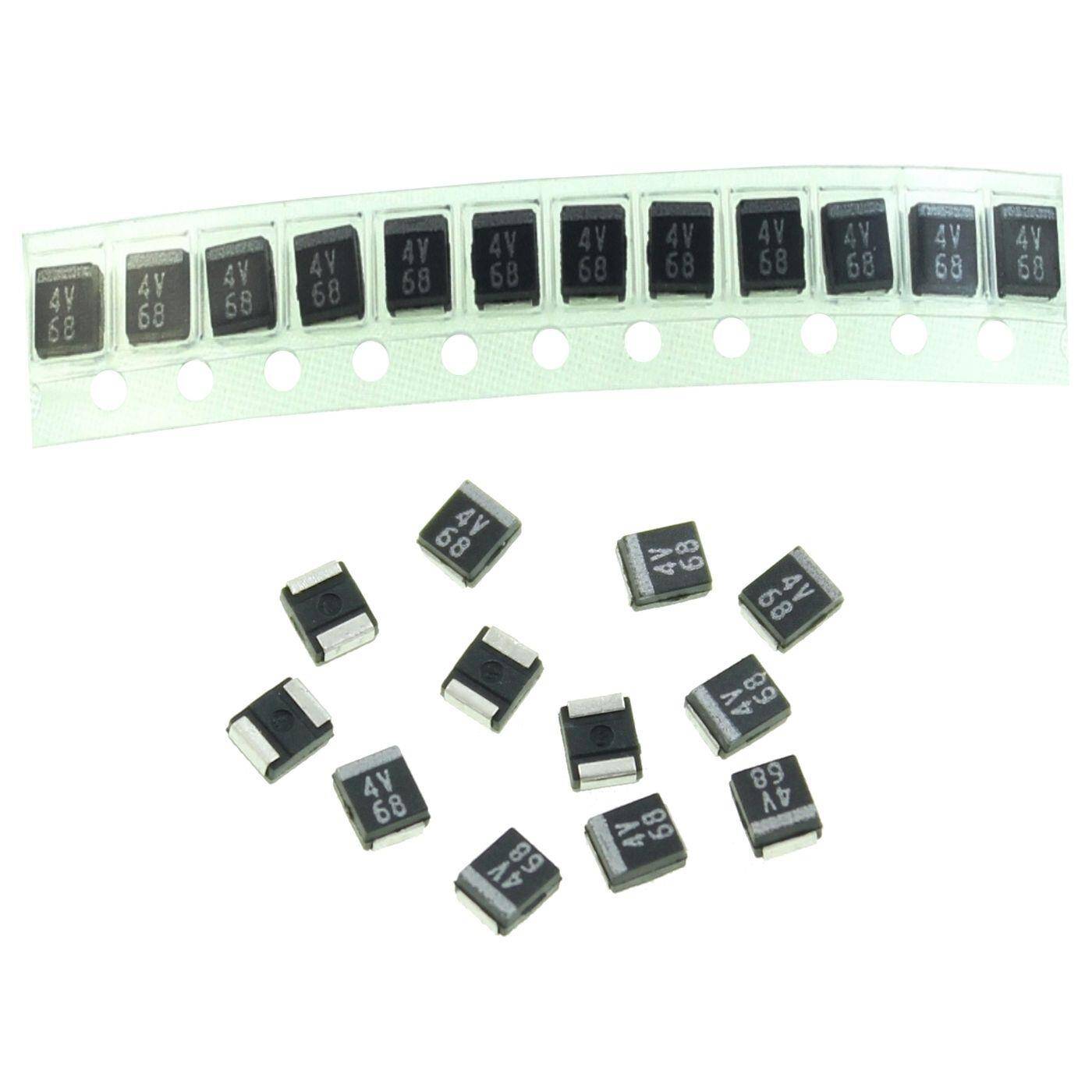

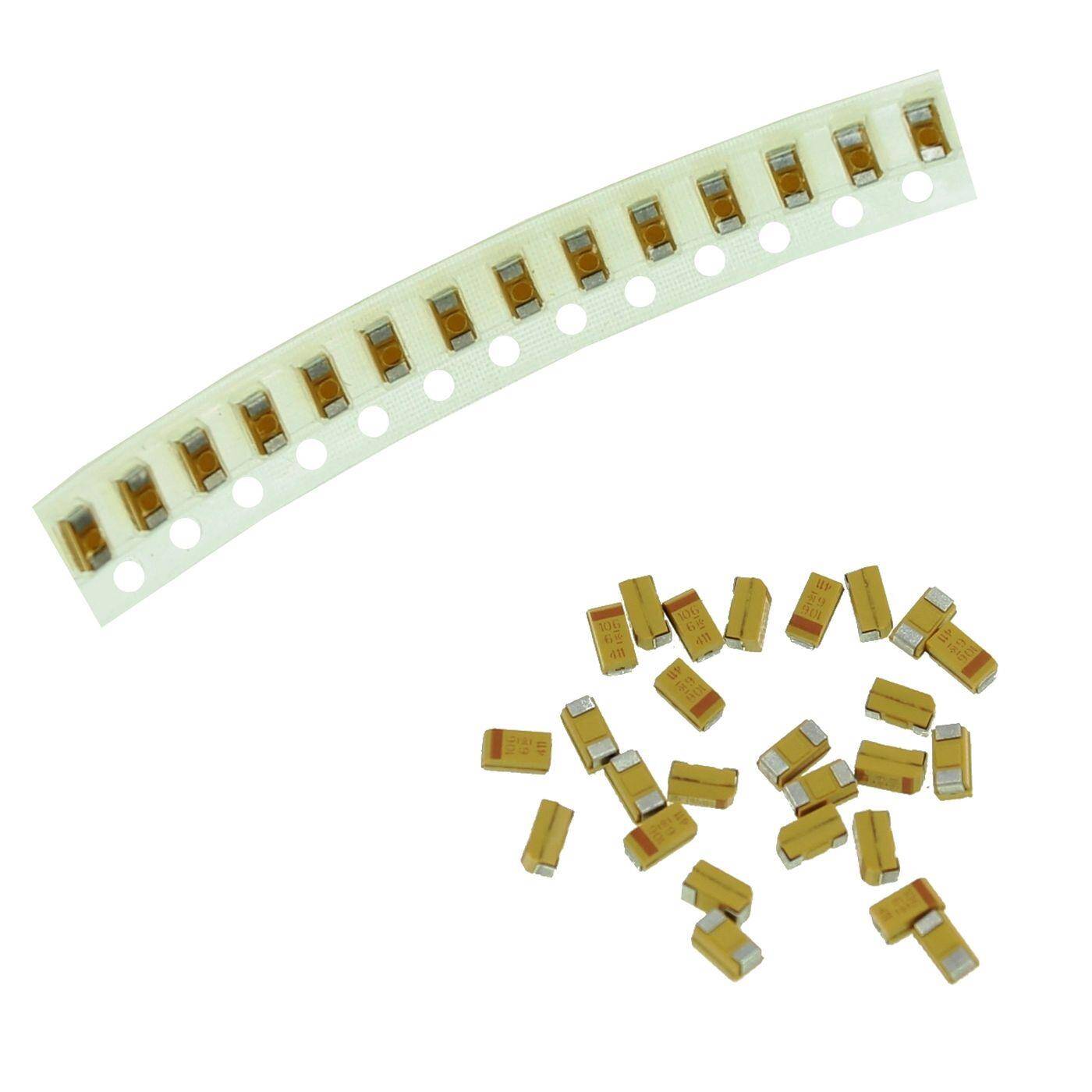

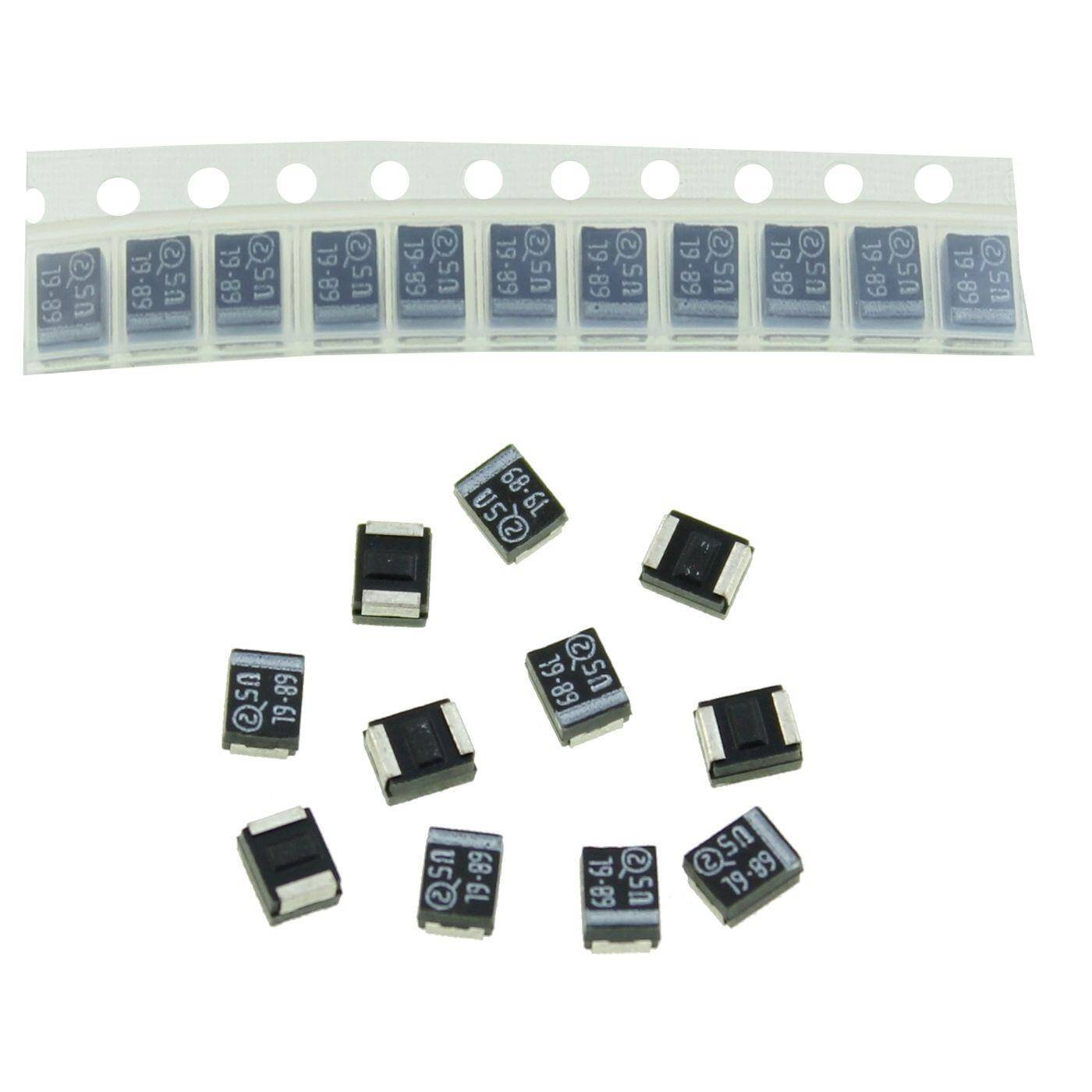

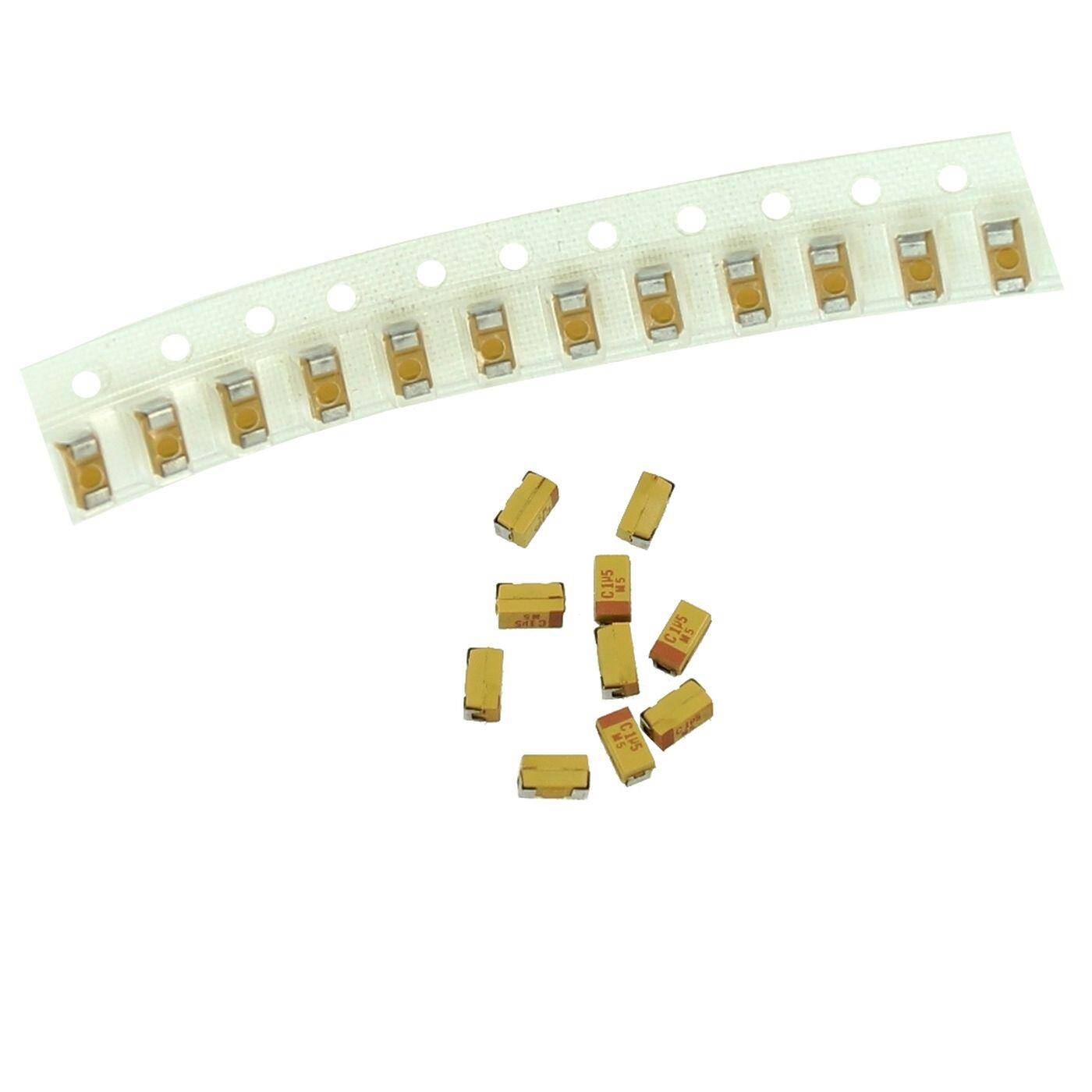

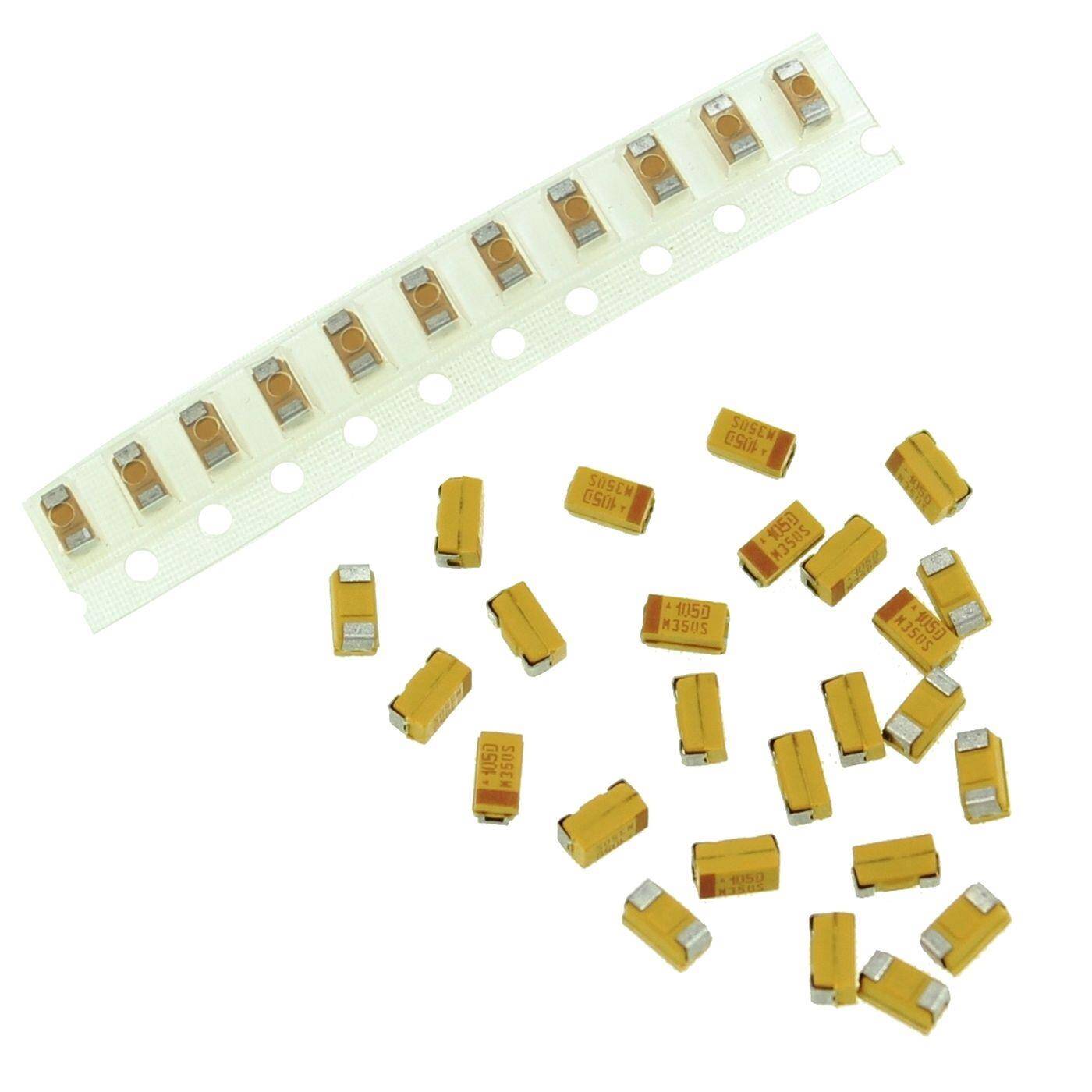

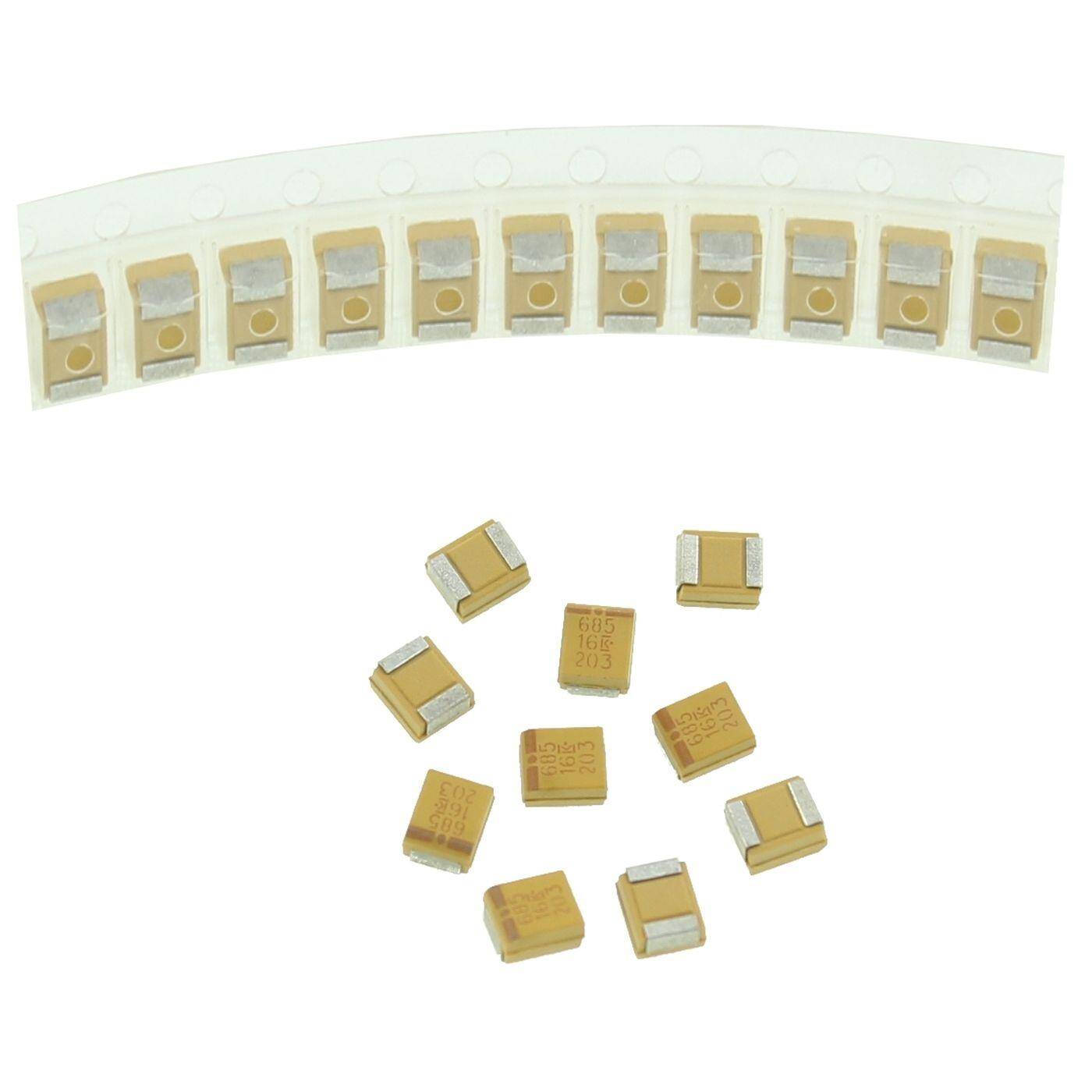

Tantal Kondensatoren - Hochleistung auf engstem Raum

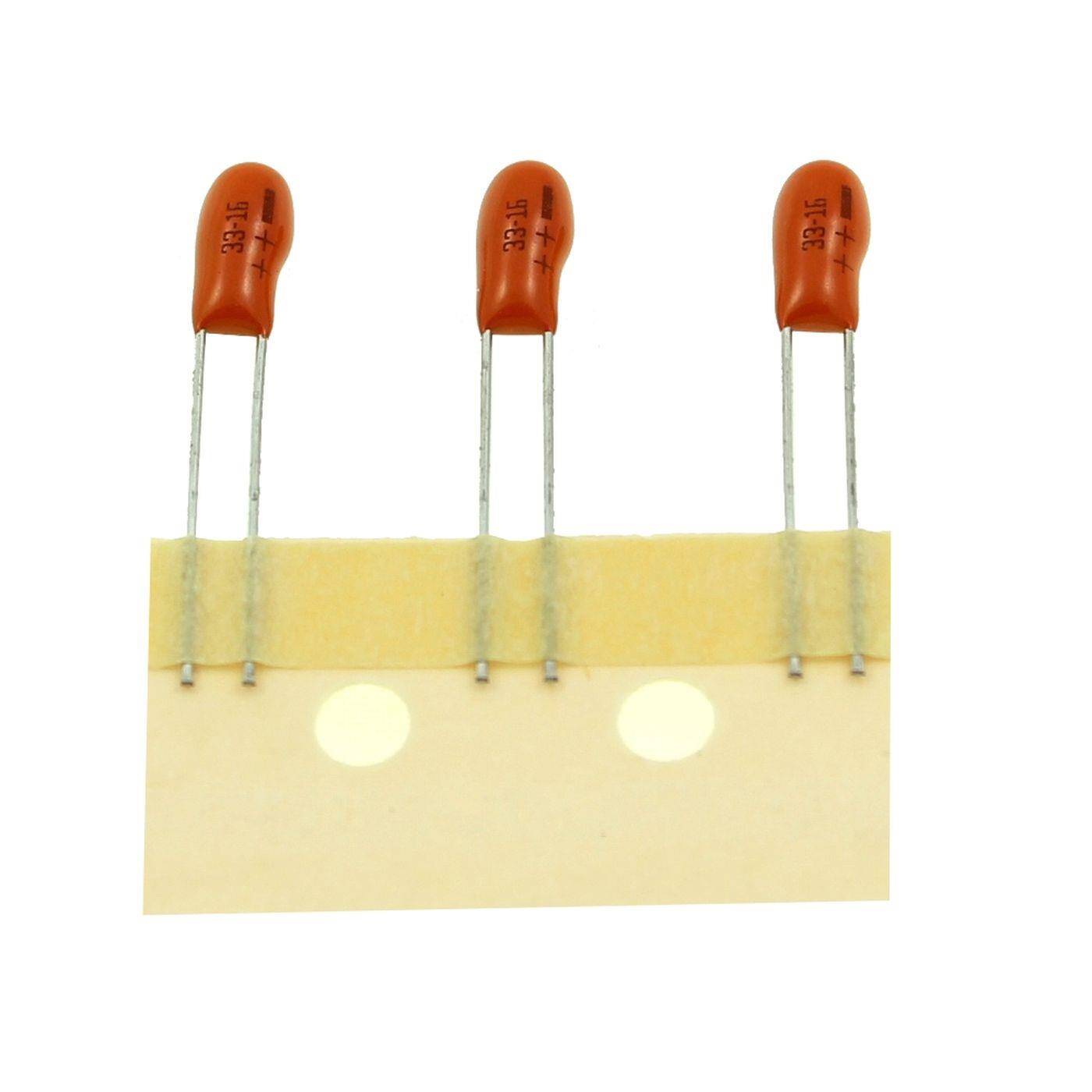

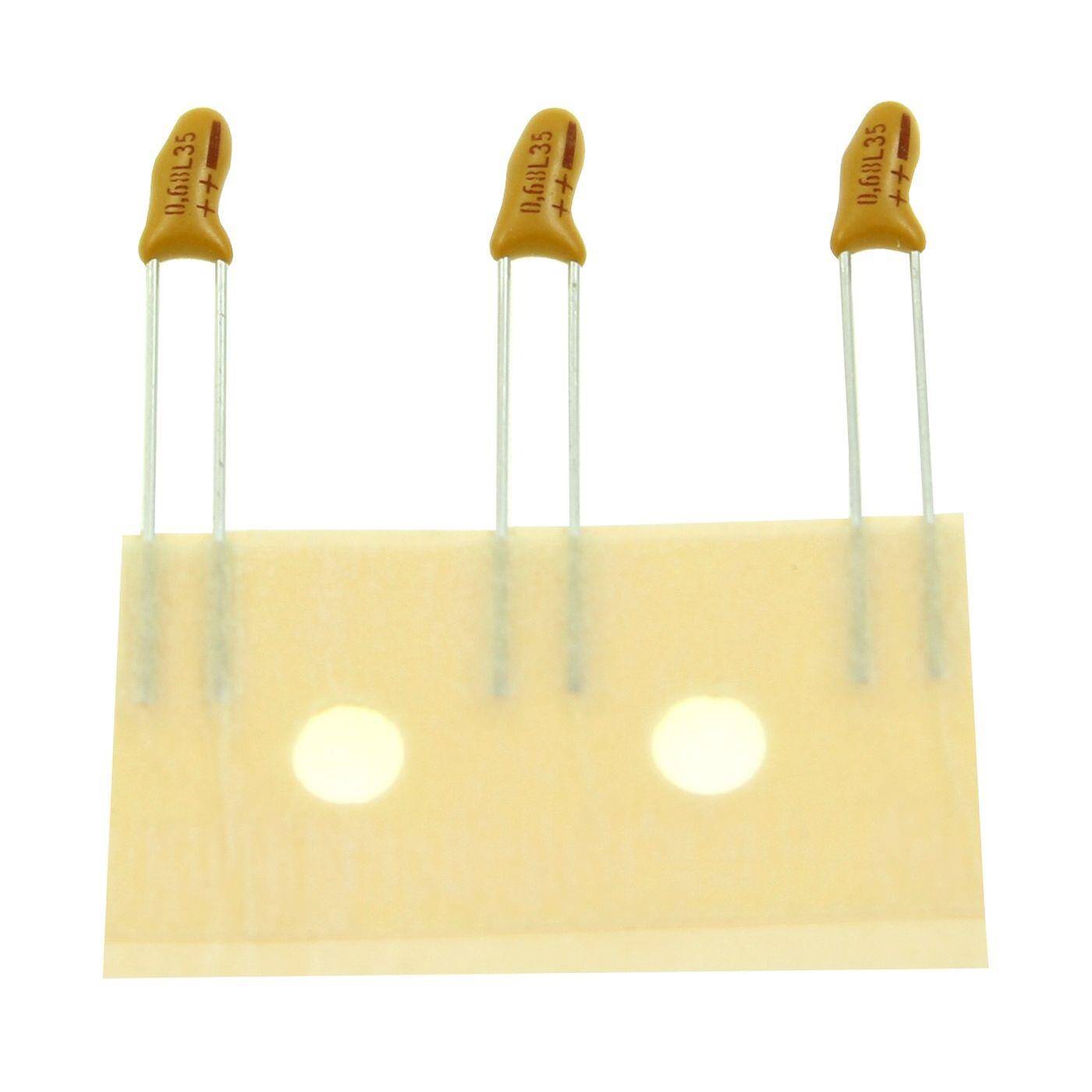

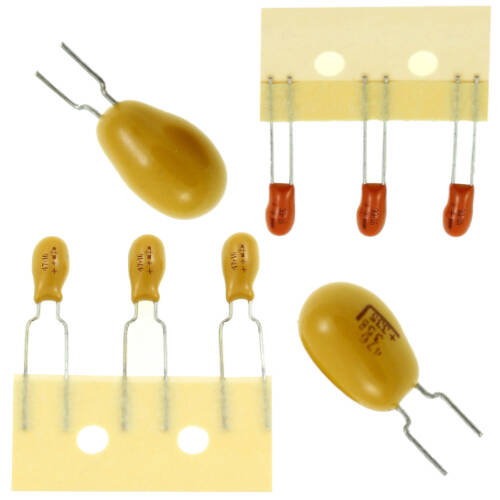

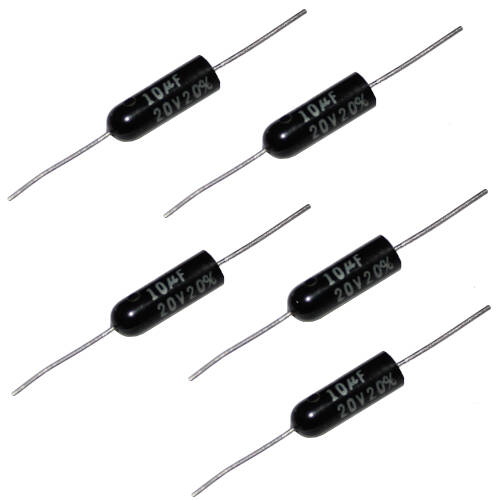

Tantal Kondensatoren, auch bekannt als Tantal Elektrolyt Kondensator, Tantal Elko oder Tantalum Capacitor, sind essentielle Bauteile in der modernen Elektronik, bekannt für ihre hohe Kapazität und Zuverlässigkeit bei kompaktester Bauform. Sie werden häufig in Anwendungen eingesetzt, die kleine und langlebige Kondensatoren erfordern.
- Was ist ein Tantalkondensator und wie funktioniert er?
- Wie ist der Aufbau eines Tantal Kondensators?
- Wo finden Tantal Kondensatoren Anwendung?
- Tipps zur Auswahl und Austausch von Tantal-Kondensatoren
- Tantal Kondensator Beschriftung - was heißt was?
- Welche Tantal Kondensatoren gibt es bei IT-Tronics?

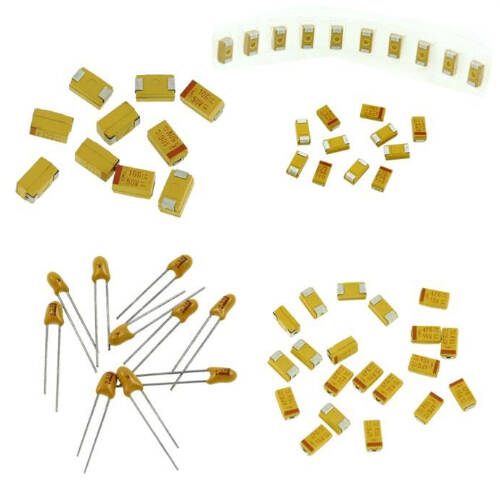

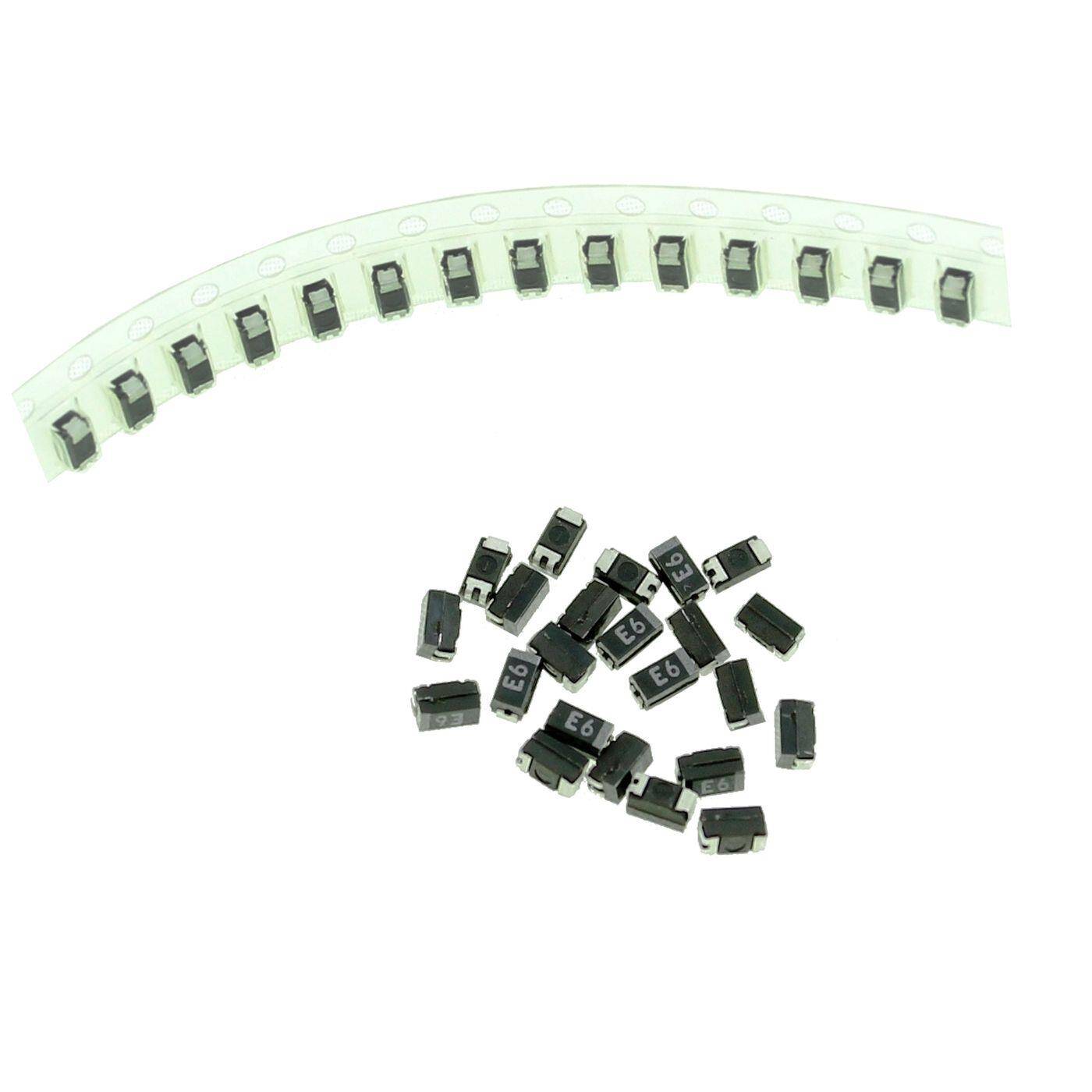

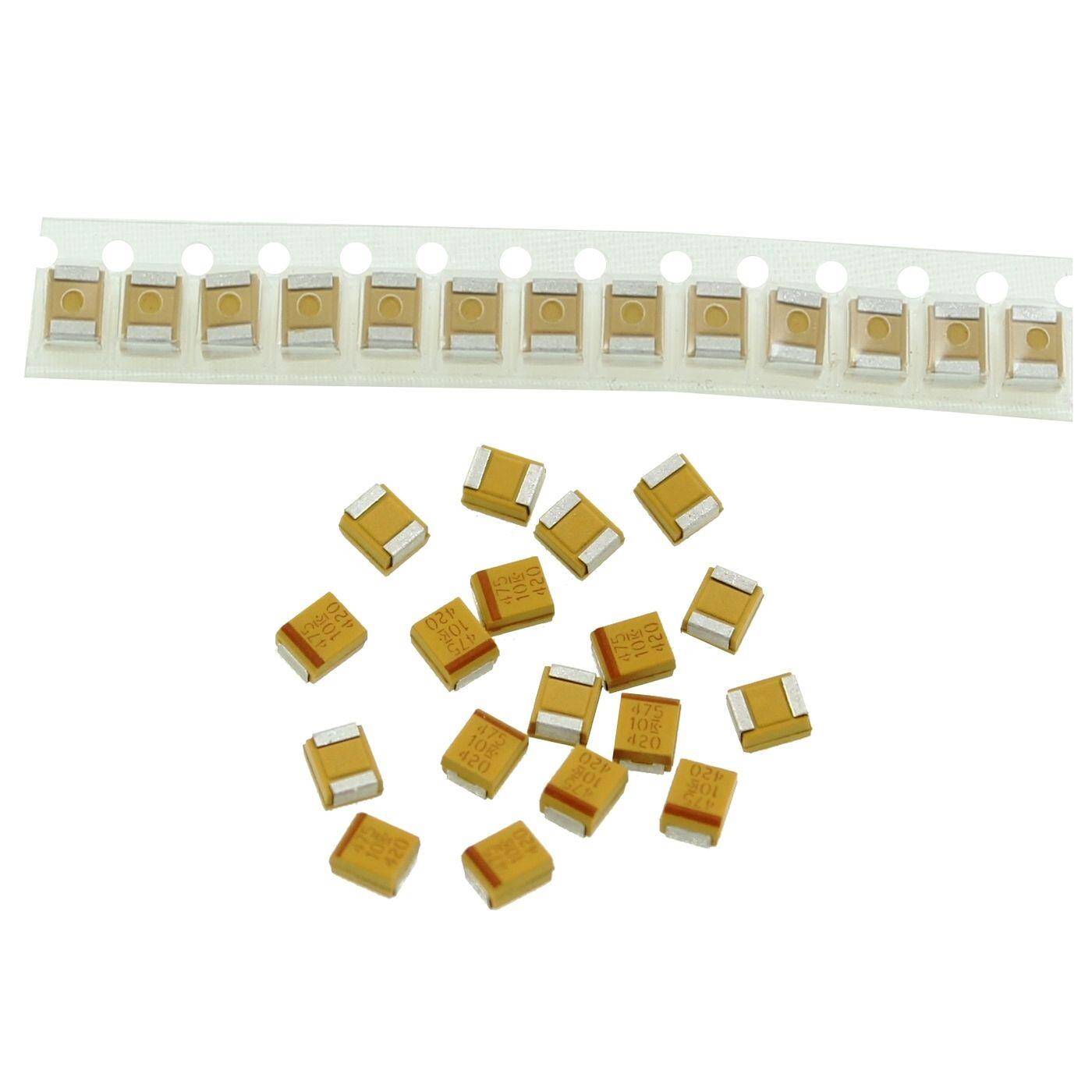

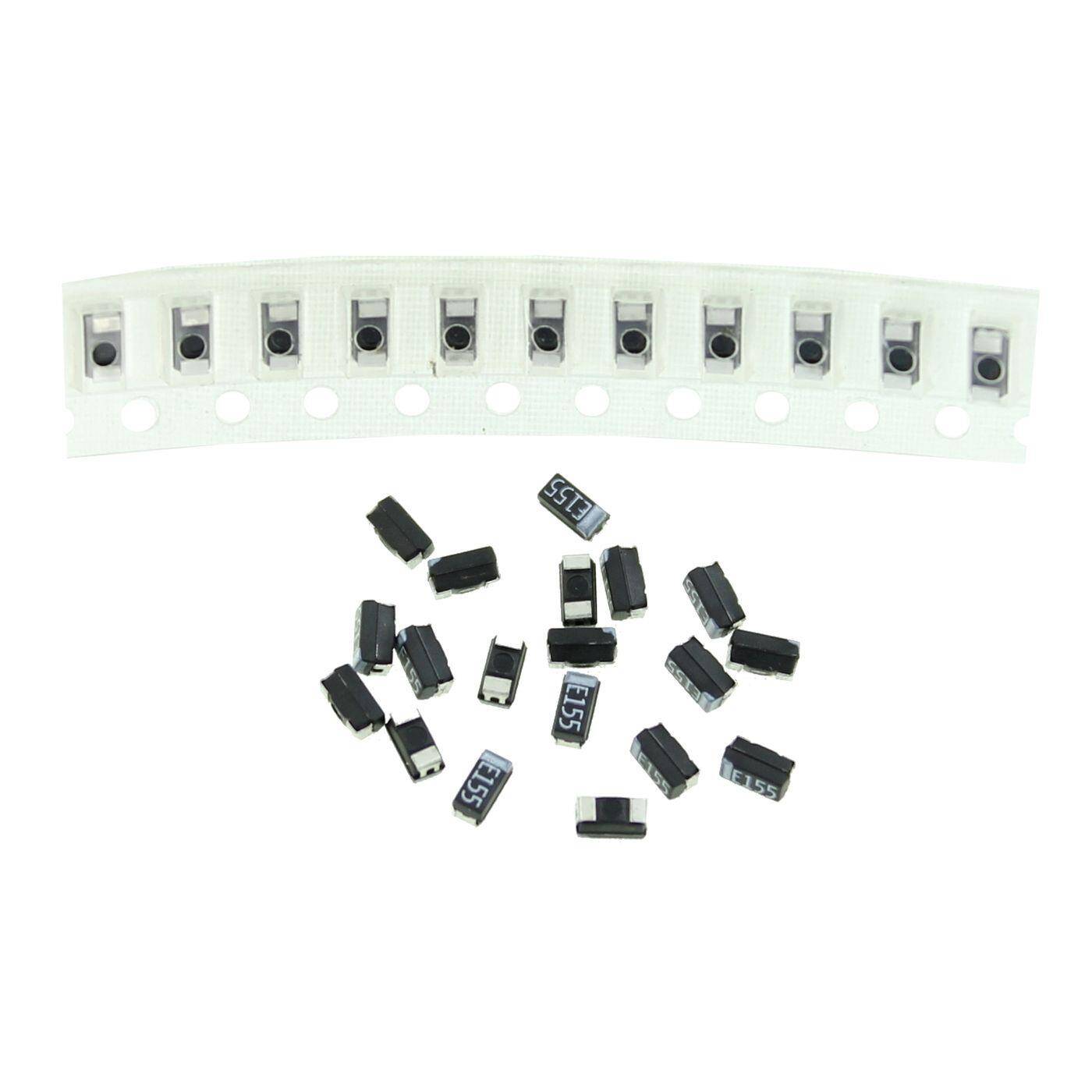

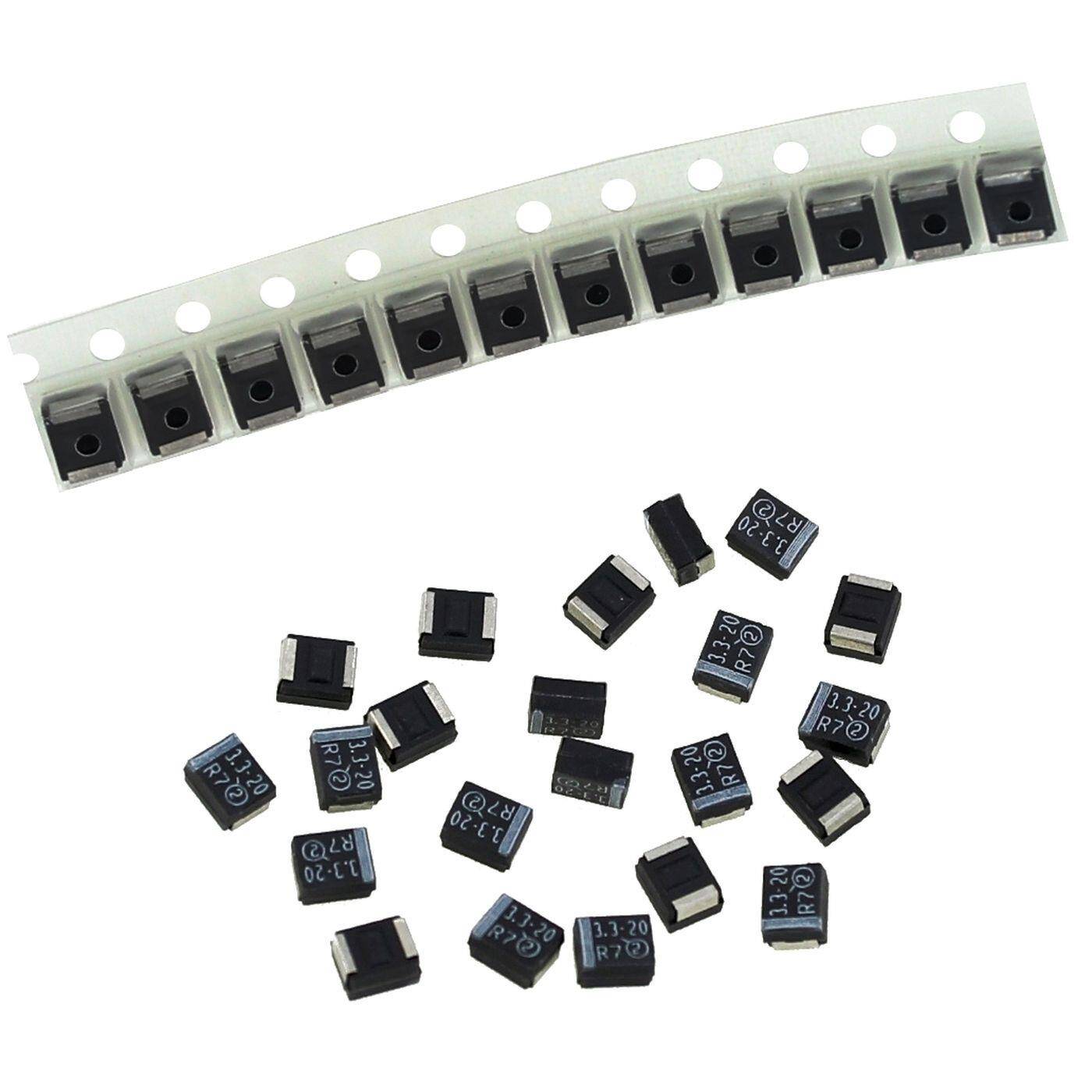

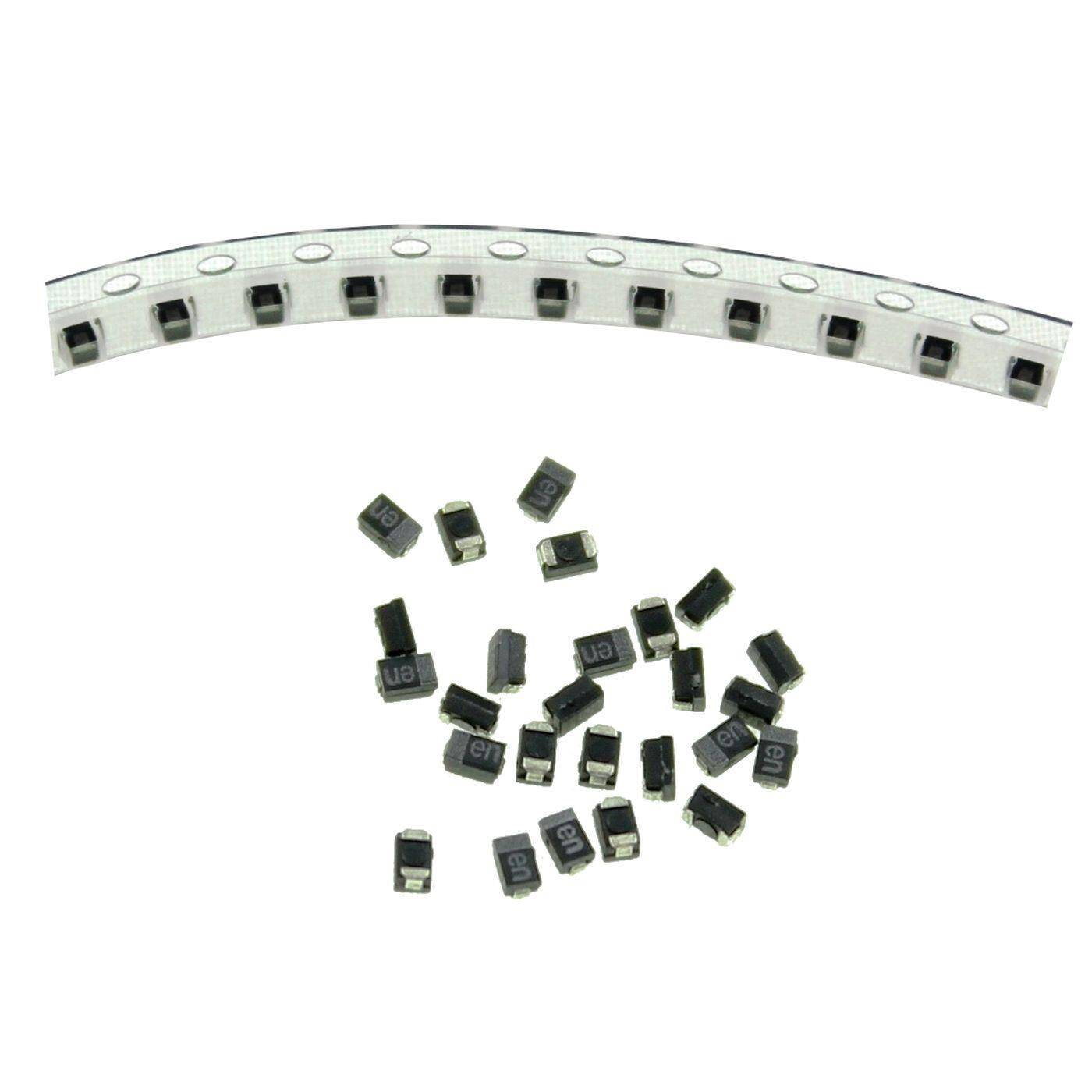

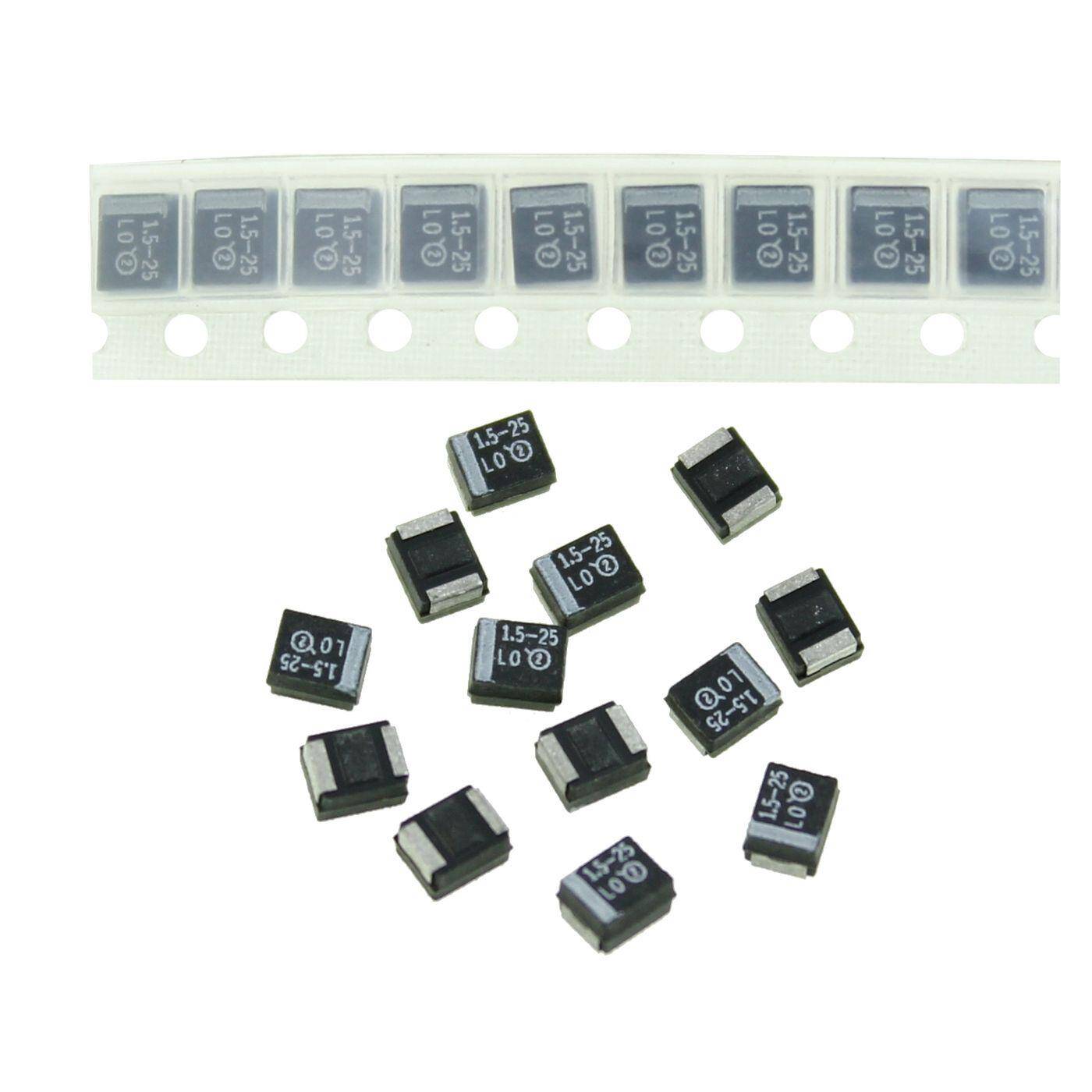

Unser Ratgeber bietet Einblicke in die Technik, Funktionsweise und Bauformen wie THT und SMD der Tantalkondensatoren. Sie erhalten Tipps zur Auswahl und zum Austausch dieser Bauteile und erfahren, wie Tantal-Elkos die Effizienz und Zuverlässigkeit Ihrer elektronischen Projekte verbessern können.
Was ist ein Tantalkondensator und wie funktioniert er?
Tantalkondensatoren zählen zu den Elektrolytkondensatoren, auch als Elkos bekannt. Wie alle Kondensatoren besteht auch der Tantal Kondensator aus zwei leitfähigen Platten (Elektroden), die durch ein dielektrisches Material (Isolator) voneinander getrennt sind.
Wenn eine Spannung an die Elektroden des Kondensators angelegt wird, sammeln sich positive Ladungen auf einer Elektrode und negative Ladungen auf der anderen Elektrode an. Diese Ladungstrennung erzeugt ein elektrisches Feld zwischen den Elektroden. Das Dielektrikum zwischen den Elektroden verhindert, dass die Ladungen direkt durch den Kondensator fließen, und ermöglicht so die Speicherung der elektrischen Energie. Wenn der Kondensator entladen wird, fließt die gespeicherte elektrische Energie zurück in die Schaltung. Dies geschieht, wenn die Spannung über den Kondensator entfernt oder umgekehrt wird, sodass die Ladungen sich wieder ausgleichen können.
Der Tantalkondensator als eine spezielle Art von Elektrolyt Kondensator und bedient sich bei den Elektroden dem Metall Tantal. Sie bestehen aus einer Tantal-Anode, einer dielektrischen Schicht aus Tantalpentoxid und einem Elektrolyten. Die physikalischen Eigenschaften von Tantal ermöglichen eine Oberflächenvergrößerung der Platten, die bei anderen Kondensatoren durch den Einsatz von größeren Elektroden oder Aufrauung der Platten realisiert wird.
Gegenüber anderen Kondensatortypen wie Aluminium Elektrolyt Kondensatoren und Keramik Kondensatoren haben Tantal Kondensatoren durch ihre vergrößerte Oberfläche große Vorteile, wie eine höhere Kapazitätsdichte und bessere Stabilität - und das auf kleinstem Raum.
Die Fähigkeit eines Kondensators, elektrische Ladung zu speichern, wird als Kapazität bezeichnet und in Farad (F) sowie meistens in Mikrofarad (µF) und Millifarad (mF) gemessen. Die Kapazität hängt von der Größe der Elektroden, dem Abstand zwischen ihnen und der Art des dielektrischen Materials ab.
Wie ist der Aufbau eines Tantal Kondensators?
Ein Tantal-Kondensator besteht im Wesentlichen aus Anode, Oxidschicht, Elektrolyt und Kathodenkontakt sowie der Umhüllung mit Beschriftung. Das Herstellungsverfahren ist aufwendig, zahlt sich aber aus. Tantal-Kondensatoren bieten eine hohe Kapazität in kleinem Volumen, sind äußerst stabil und langlebig sowie temperaturbeständig und arbeiten zuverlässig über einen weiten Temperaturbereich.
- Anode: Die Anode besteht aus gesintertem Tantalpulver, das in eine bestimmte Form gepresst und bei 1.200 - 1.800°C gesintert wird, um eine poröse Struktur mit großer Oberfläche und hoher Stabilität zu erzeugen. Die Körnung des Tantalpulvers richtet sich nach der erforderlichen Kapazität und Spannungsfestigkeit des Kondensators ab.
- Oxidschicht: Auf der Oberfläche des Tantals wird durch anodische Oxidation eine dünne Schicht von Tantalpentoxid (Ta2O5) gebildet, die als dielektrische Schicht, dem Isolator, dient. Dieser als Formierung bezeichnete Schritt bei der Herstellung von einem Tantal Kondensator erfolgt im Elektrolytbad, in dem die Anode an eine Gleichspannung angeschlossen wird. Die elektrisch nicht leitende Schicht ist äußerst stabil, die Spannungsfestigkeit des Kondensators wird durch die Spannung beim Formieren bestimmt.
- Elektrolyt: Der Elektrolyt, oft aus Manganoxid (MnO2) oder einem leitfähigen Polymer, füllt die Poren des Tantalanodenblocks und bildet die Kathode. Das Eintauchen der gesinterten und formierten Anode in flüssiges Mangannitrat ermöglicht das Eindringen. In einem pyrolytischen, sich mehrmals wiederholenden Prozess wandelt sich das flüssige Mangannitrat in festes Mangandioxid um.
- Kathodenkontakt: Um einen Kontakt anbringen zu können, werden eine Graphitschicht und eine Silberlackschicht, die beide elektrisch leitfähig sind, aufgetragen. Der Kathoden-Anschluss kann nun auf die letzte Schicht angelötet werden. Je nach Bauform werden entsprechende Kontakte aufgebracht.
- Hülle und Beschriftung: Die präzise Umhüllung des Elektrolytkondensators, die Endmessung zur Sicherstellung der Qualität
