Rohrkabelschuhe

Rohrkabelschuhe - Die leistungsstarken Kabelschuhe

Rohrkabelschuhe sind von großer Bedeutung in der elektrischen Verbindungstechnik, da sie für sichere und langlebige Verbindungen sorgen. Die Konstruktion der Quetschverbinder ermöglicht eine effiziente Übertragung von elektrischer Energie, was besonders in Hochstromanwendungen maßgeblich ist. Die Presskabelschuhe bieten eine hohe mechanische Stabilität und sind widerstandsfähig gegen Vibrationen und Korrosion, was ihre Zuverlässigkeit in anspruchsvollen Umgebungen sicherstellt. Durch ihre einfache Handhabung und Vielseitigkeit sind Rohrkabelschuhe in vielen industriellen, automobilen und elektrischen Installationen unverzichtbar.

In unserem Rohrkabelschuh Ratgeber erfahren Sie alles Wissenswerte über die leistungsstarken Kabelschuhe, welche Vorteile sie bieten, wo sie Anwendung finden und wie sie montiert werden, Schritt-für-Schritt. In den Technischen Daten erhalten Sie alle Informationen zu den Lumonic Rohrkabelschuhen in der Übersicht, um den richtigen Rohrkabelschuh für Ihr Projekt zu finden.

Was sind Rohrkabelschuhe?

Rohrkabelschuhe werden dazu verwendet, Kabel und Leitungen sicher und zuverlässig an Anschlüssen zu befestigen. Die spezialisierten elektrischen Verbindungsstücke gehören zu der Gruppe der Kabelschuhe und bestehen in der Regel aus einem hohlen Rohr aus Metall, in das das Ende eines elektrischen Leiters eingeführt und meist durch Crimpen befestigt wird.

Rohrkabelschuhe mit Kabel

Am anderen Ende der Quetschverbinder befindet sich eine flache Lasche mit einem Loch, durch das eine Schraube oder ein Bolzen geführt wird, um eine feste Verbindung zum Anschlusspunkt herzustellen.

Rohrkabelschuhe sind in verschiedenen Größen und Ausführungen erhältlich, um unterschiedlichen Anforderungen gerecht zu werden, und werden häufig in industriellen Anwendungen, im Automobilbereich, in der Telekommunikation und in erneuerbaren Energiesystemen eingesetzt.

Rohrkabelschuhe bestehen hauptsächlich aus leitfähigen Metallen, bevorzugt Kupfer, aber auch Aluminium oder Edelstahl. Oft sind sie verzinnt, um die Korrosionsbeständigkeit zu erhöhen und die Leitfähigkeit zu verbessern. Handelsübliche Rohrkabelschuhe sind in der Regel nicht isoliert, also blank.

Welche Vorteile und Eigenschaften haben Rohrkabelschuhe?

Rohrkabelschuhe bieten durch ihre robusten und zuverlässigen Verbindungen zahlreiche Vorteile und sind in vielen Bereichen unverzichtbar. Hier sind 7 Punkte, die die widerstandsfähigen Kabelschuhe einfach unschlagbar machen:

Rohrkabelschuhe
  1. Hohe Strombelastbarkeit: Rohrkabelschuhe sind für Hochstromanwendungen geeignet und können große Strommengen sicher übertragen, was sie ideal für industrielle und schwere Maschinenanwendungen macht.
  2. Sichere Verbindungen: Sie gewährleisten eine zuverlässige und stabile elektrische Verbindung, die gegen Vibrationen und mechanische Belastungen resistent ist.
  3. Korrosionsbeständigkeit: Oft sind die Kabelschuhe aus Kupfer verzinnt oder aus korrosionsbeständigen Materialien gefertigt, was ihre Lebensdauer und Zuverlässigkeit in anspruchsvollen Umgebungen erhöht.
  4. Einfache Installation: Rohrkabelschuhe sind leicht zu installieren, meist durch Crimpen , aber auch durch Löten, was eine schnelle und sichere Verbindung ermöglicht.
  5. Vielseitigkeit: Die Quetschverbinder sind in verschiedenen Größen und Ausführungen erhältlich, sodass sie für eine breite Palette von Anwendungen und Kabeltypen geeignet sind.
  6. Robustheit: Hergestellt aus hochwertigen Materialien wie Kupfer, Aluminium oder Edelstahl, bieten die Presskabelschuhe eine hohe mechanische Festigkeit und Langlebigkeit.
  7. Geringer Übergangswiderstand: Die enge Verbindung zwischen dem Leiter und dem Rohrkabelschuh sorgt für einen niedrigen Übergangswiderstand, was die Effizienz der elektrischen Übertragung verbessert.

Die robuste Bauweise aus Kupfer, die Größenvielfalt, Temperaturbeständigkeit und mechanische Stabilität und die zuverlässige Crimpverbindung macht den Rohrkabelschuh zur 1. Wahl für vielfältige Anwendungen.

Wo werden Rohrkabelschuhe verwendet?

Konkret kommen Rohrkabelschuhe in Elektrofahrzeugen zur Verbindung von Batteriepolen und Hauptstromleitungen zum Einsatz, in Industrieanlagen zur Verbindung von Schaltgeräten und Motoren, und in Photovoltaikanlagen zur effizienten Verbindung von Solarmodulen und Wechselrichtern. In Windkraftanlagen verbinden die hochwertigen Rohrkabelschuhe aus Kupfer Generatoren mit Stromnetzen, und in der Schifffahrt dienen sie der Korrosions- und Vibrationsbeständigkeit von Bordstromsystemen.

Weitere Anwendungen der Quetschverbinder umfassen Notstromversorgungen, Bau- und Landwirtschaftsmaschinen, Luftfahrt, Schienenverkehr und moderne Hausverkabelungen. Diese vielfältigen Einsatzmöglichkeiten unterstreichen die Bedeutung von Rohrkabelschuhen für sichere und stabile elektrische Verbindungen:

  • Industrie: In industriellen Anlagen und Maschinen, um robuste und zuverlässige Verbindungen für elektrische Steuer- und Leistungskreise zu gewährleisten.
  • Automobil: In Fahrzeugen zur Verbindung von Batterien, Lichtmaschinen, Startermotoren und anderen elektrischen Komponenten.
  • Erneuerbare Energien: In Solar- und Windkraftanlagen zur Verbindung von Stromkabeln mit Wechselrichtern, Batteriespeichern und anderen Systemkomponenten.
  • Telekommunikation: In Kommunikationssystemen zur Sicherstellung einer stabilen Stromversorgung für Sende- und Empfangsgeräte.
  • Hausinstallationen: In Haus- und Gebäudeverkabelungen zur sicheren Verbindung von Hauptstromleitungen und Verteilern.
Rohrkabelschuhe an roten Kabel

Die Rohrkabelschuhe im IT-Tronics Shop sind speziell für die Verbindung von Kabeln und Leitungen konzipiert und eignen sich besonders gut für den Anschluss an elektrische Bauteile wie Schalter, Relais oder Steckdosen sowie als Bindeglied bei Batteriekabel oder Massekabel. Diese Anwendungen zeigen die Vielseitigkeit und Zuverlässigkeit von Rohrkabelschuhen in verschiedenen Branchen und Szenarien, wo sichere und stabile elektrische Verbindungen unerlässlich sind.

Rohrkabelschuh - Montage mit der Schritt-für-Schritt Anleitung

Für eine zuverlässige Elektroinstallation der Rohrkabelschuhe gilt es, genau zu arbeiten und vorzubereiten. Mit dieser Schritt-für-Schritt-Anleitung führen Sie die Installation erfolgreich durch.

Für die Installation von Rohrkabelschuhen sind folgende Werkzeuge erforderlich:

  • Crimpzange: Zum Crimpen des Kabelschuhs auf den Leiter.
  • Abisolierzange: Zum Entfernen der Isolierung vom Kabelende.
  • Schraubenschlüssel oder Schraubendreher: Zum Befestigen des Kabelschuhs an der Schraub- oder Bolzenverbindung.
Rohrkabelschuhe schwarzes Kabel

Rohrkabelschuh - Schritt-für-Schritt Anleitung:

  1. Kabel vorbereiten: Entfernen Sie die Isolierung vom Ende des Kabels mit einer Abisolierzange auf die benötigte Länge. Die freigelegte Leitung sollte genau der Hülsenlänge entsprechen, ohne das der Kupferdraht später herausschaut.
  2. Kabelschuh aufsetzen: Führen Sie den abisolierten Kabelleiter in das Rohr des Kabelschuhs ein. Das Kabel muss bis zum Ende der Hülse eingeführt sein.
  3. Crimpen: Crimpen Sie den Kabelschuh mit der Crimpzange fest auf den Leiter. Das Crimpen drückt den Kabelschuh um den Draht zusammen und gewährleistet eine stabile mechanische und elektrisch leitfähige Verbindung.
  4. Montage des Rohrkabelschuhs an der Anschlussstelle: Platzieren Sie das flache Ende des Rohrkabelschuhs mit dem Loch über dem Bolzen oder der Schraube am Anschlusspunkt. Achten Sie darauf, dass der Kabelschuh ordnungsgemäß positioniert ist, um optimalen Kontakt zu gewährleisten.
  5. Befestigen des Rohrkabelschuhs: Ziehen Sie die Schraube oder den Bolzen fest an, um den Rohrkabelschuh sicher anzubringen und einen sicheren Halt zu herzustellen.
  6. Überprüfung der Verbindung: Nach der Montage sollten Sie die Verbindung überprüfen, um sicherzustellen, dass sie fest und sicher ist. Ziehen Sie vorsichtig am Kabel, um zu testen, ob es fest sitzt und keine Anzeichen von Lockerung oder Beschädigung aufweist. Prüfen Sie, ob alle Verbindungen fest sind und der elektrische Kontakt ordnungsgemäß hergestellt wurde.

Bei der Verwendung in feuchten und aggressiven Umgebungen können Sie zusätzlich einen Schrumpfschlauch über den Kabelschuh ziehen und ihn mit einem Heißluftgebläse schrumpfen.

Welche Kriterien sind bei der Auswahl von Rohrkabelschuhen wichtig?

Bei der Auswahl von Rohrkabelschuhen sind mehrere wesentliche Kriterien zu berücksichtigen, um die optimale Leistung und Sicherheit in elektrischen Installationen zu gewährleisten. Zu beachten sind Materialien, Größen und Spezifikationen sowie die Kompatibilität mit Werkzeugen und Leitertypen:

Material

Rohrkabelschuhe sind in verschiedenen Materialien erhältlich. Kupfer hat eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit, ideal für die meisten elektrischen Anwendungen. Aluminium ist leichter als Kupfer und kostengünstiger, jedoch weniger leitfähig und korrosionsbeständig. Zusätzlicher Schutz gegen Korrosion bietet die Verzinnung, die die Kabelschuhe besonders geeignet für feuchte oder salzhaltige Umgebungen macht.

Größen und Spezifikationen

Der Kabelschuh muss zum Querschnitt des Kabels passen. Gängige Größen reichen von 6 mm² bis zu 150 mm². Der Lochdurchmesser des Kabelschuhs muss zwingend zur Schraube oder zum Bolzen passen, mit dem er befestigt wird.

Strom- und Spannungsspezifikationen

Wählen Sie einen Kabelschuh, der für die erwartete Stromstärke und Belastung und entsprechend den technischen Daten Ihres Systems ausgelegt ist, um eine sichere und zuverlässige elektrische Verbindung zu gewährleisten. Ein falsch dimensionierter Kabelschuh kann zu schwerwiegenden Schäden führen, daher ist es wichtig, die richtigen Komponenten zu wählen.

Umgebungsfaktoren

Bedenken Sie auch die Umgebungsfaktoren, in denen der Kabelschuh verwendet wird, um eine optimale Leistung zu gewährleisten.

Kompatibilität

Achten Sie darauf, dass die Kabelschuhe für den spezifischen Leitertyp (z. B. ein- oder mehrdrähtig) geeignet sind. Nicht alle Kabelschuhe sind für jeden Leitertyp geeignet. Stellen Sie sicher, dass die Rohrkabelschuhe mit den verwendeten Werkzeugen und Leitertypen kompatibel sind. Verwenden Sie die für die Größe und das Material des Kabelschuhs geeigneten Crimpzangen.

Normen und Standards

Vergewissern Sie sich, dass die Kabelschuhe den relevanten Industriestandards und -normen entsprechen, um die Sicherheit und Zuverlässigkeit der Verbindung zu gewährleisten.

Rohrkabelschuh Montage

Durch das Beachten von Material, Größe des Kabelschuhs und Kabelquerschnitt, Lochdurchmesser und Schraubengröße und den spezifischen Anwendungsanforderungen können Rohrkabelschuhe optimal an die gegebenen Bedingungen angepasst werden.

Rohrkabelschuhe von IT-Tronics: Qualität, auf die Sie sich verlassen können

Rohrkabelschuhe von IT-Tronics bieten Ihnen herausragende Qualität und Zuverlässigkeit, um Ihre elektrischen Verbindungen in jeder Anwendung sicher und effizient zu gestalten. Unsere Rohrkabelschuh Produkte werden ausschließlich aus hochwertigen Materialien wie Kupfer gefertigt und sind verzinnt, um zusätzliche Korrosionsbeständigkeit und eine optimale Leitfähigkeit zu gewährleisten. Mit einer breiten Auswahl an Größen und Spezifikationen finden Sie bei uns den passenden Rohrkabelschuh für jeden Kabelquerschnitt und jede Anforderung.

Lumonic Rohrkabelschuhe sind einfach zu montieren und bieten eine hohe Beständigkeit gegenüber mechanischer Belastung und Umwelteinflüssen. Durch die einfache Installation durch Crimpen entstehen lösbare Kabelverbindungen, die unsere Rohrkabelschuhe zur idealen Lösung für industrielle Anwendungen, den Automobilbereich, erneuerbare Energien und mehr machen. Vertrauen Sie auf IT-Tronics für langlebige und sichere Verbindungen, die höchsten Standards entsprechen.

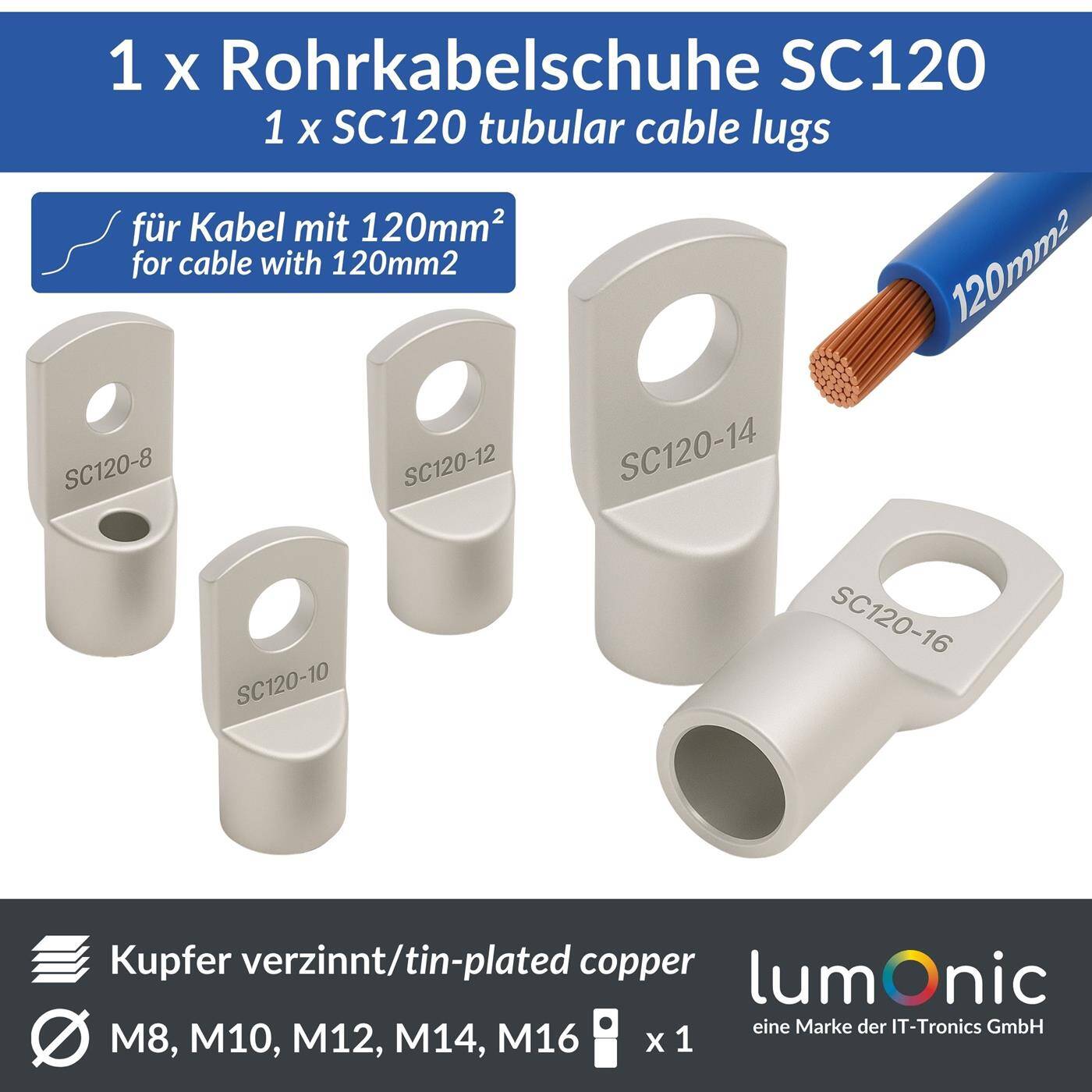

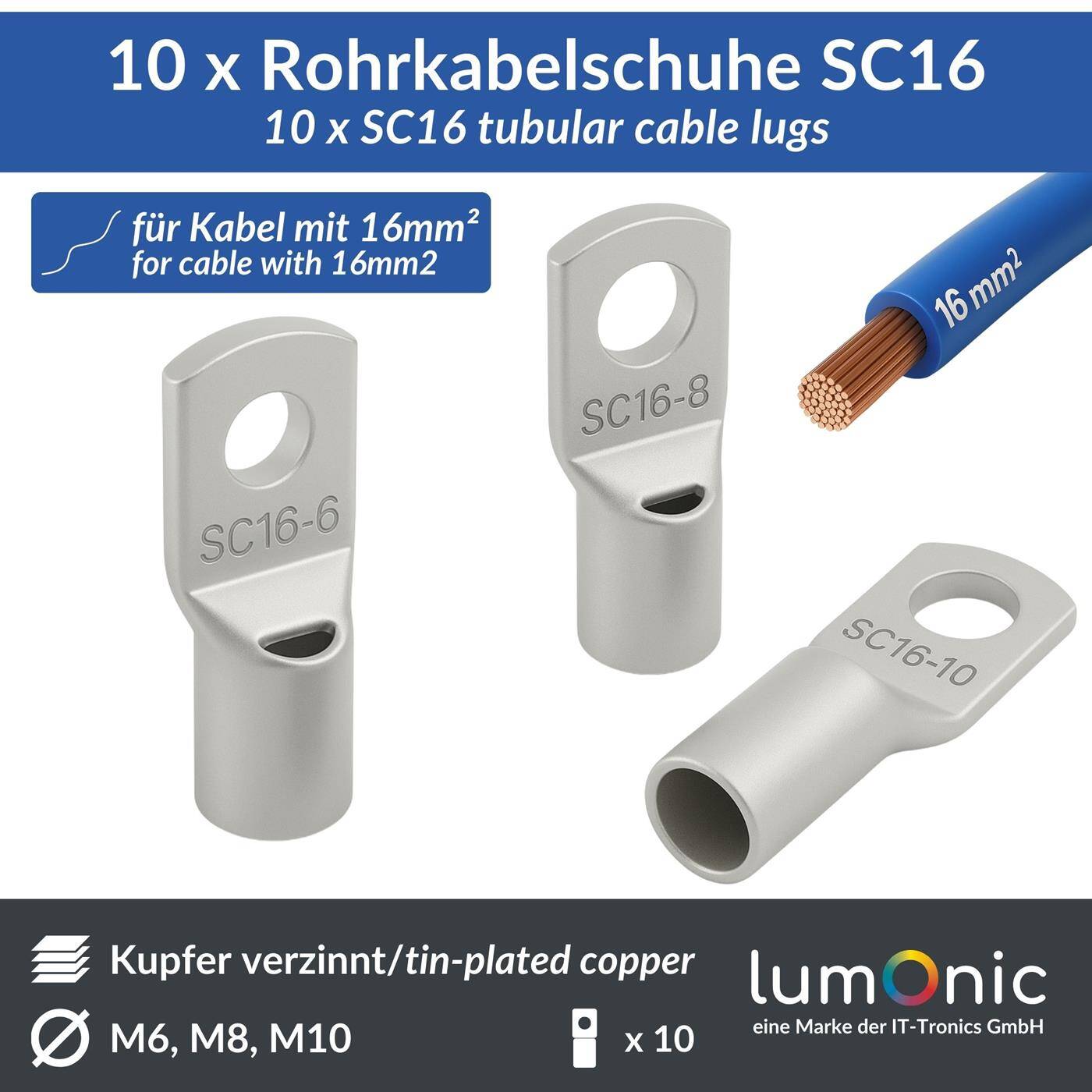

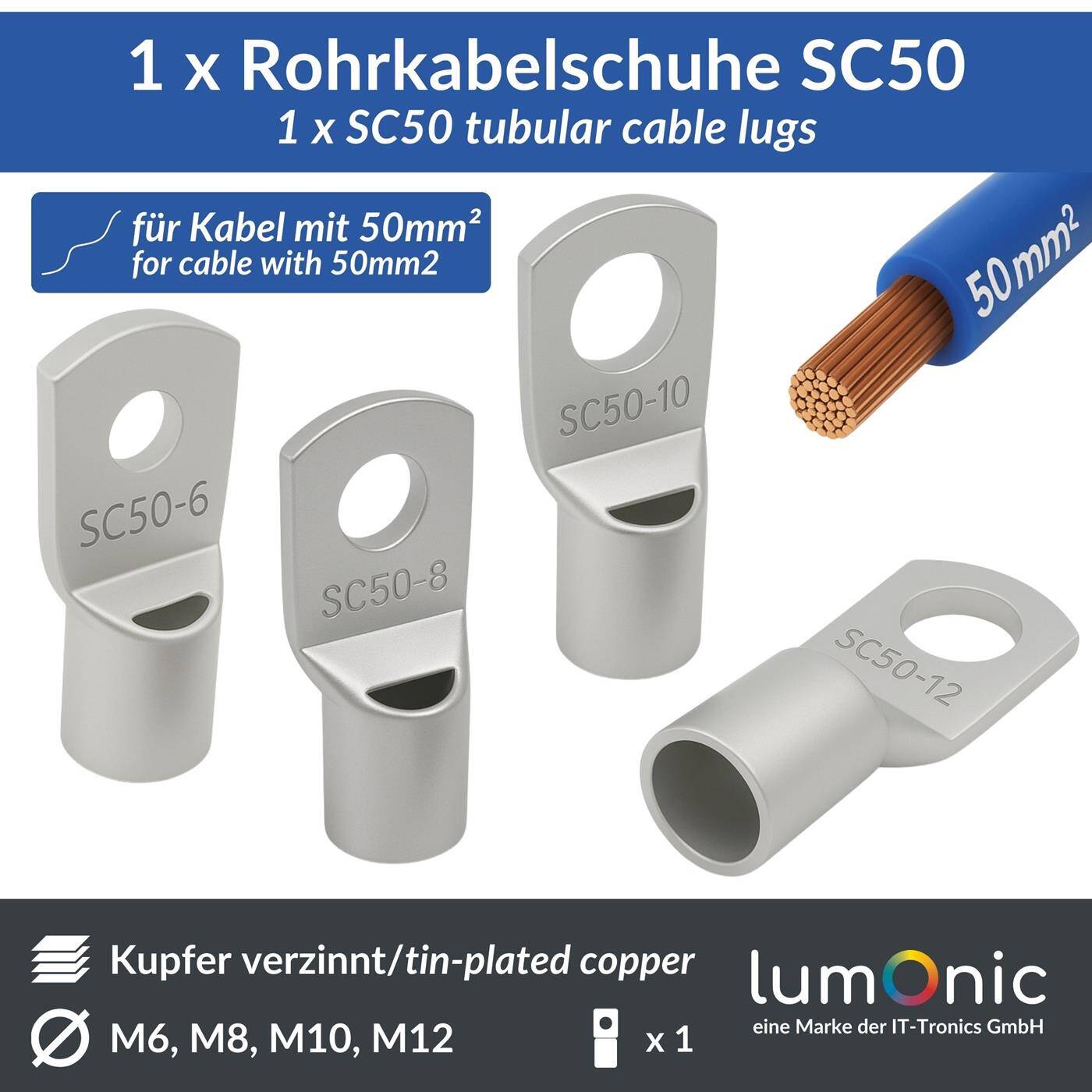

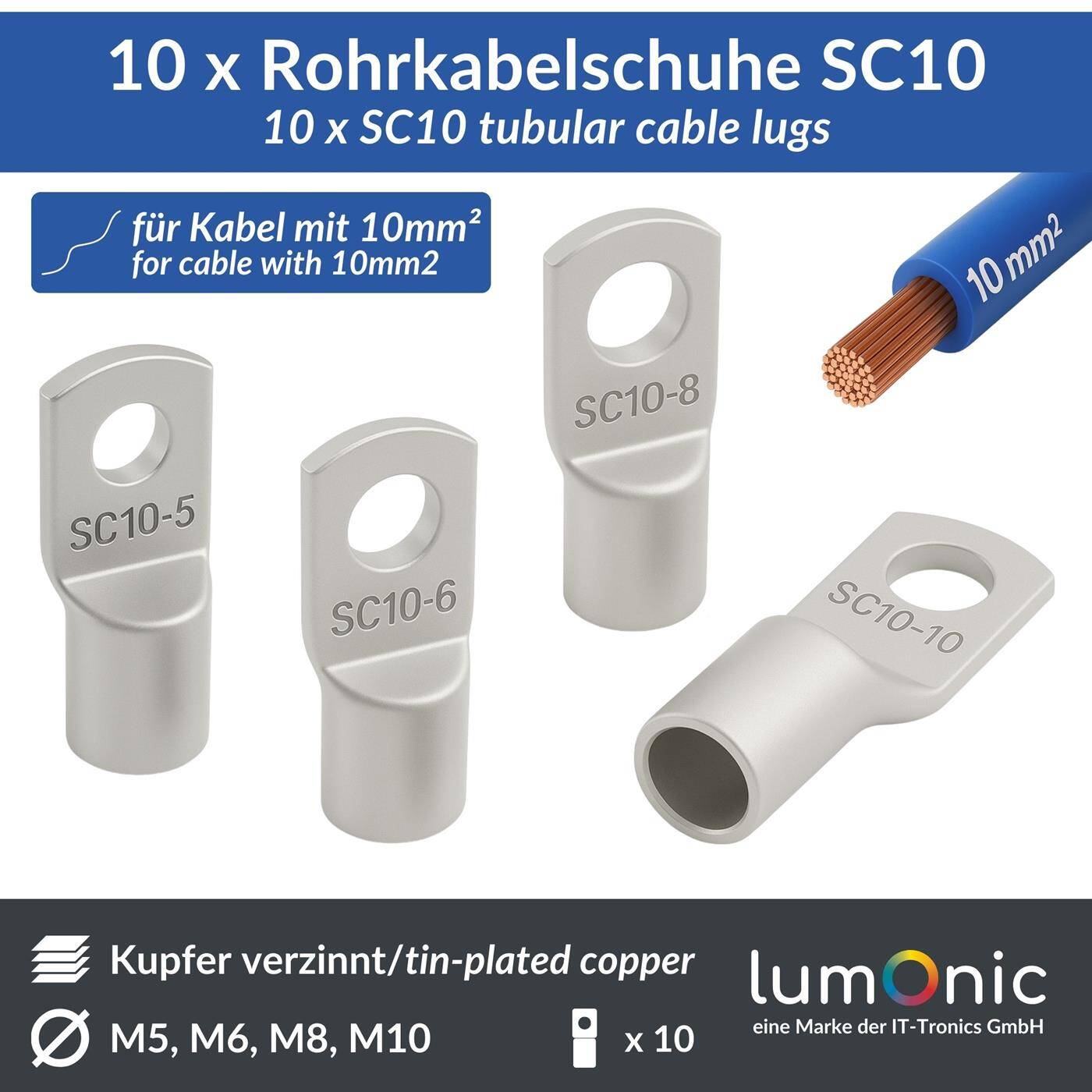

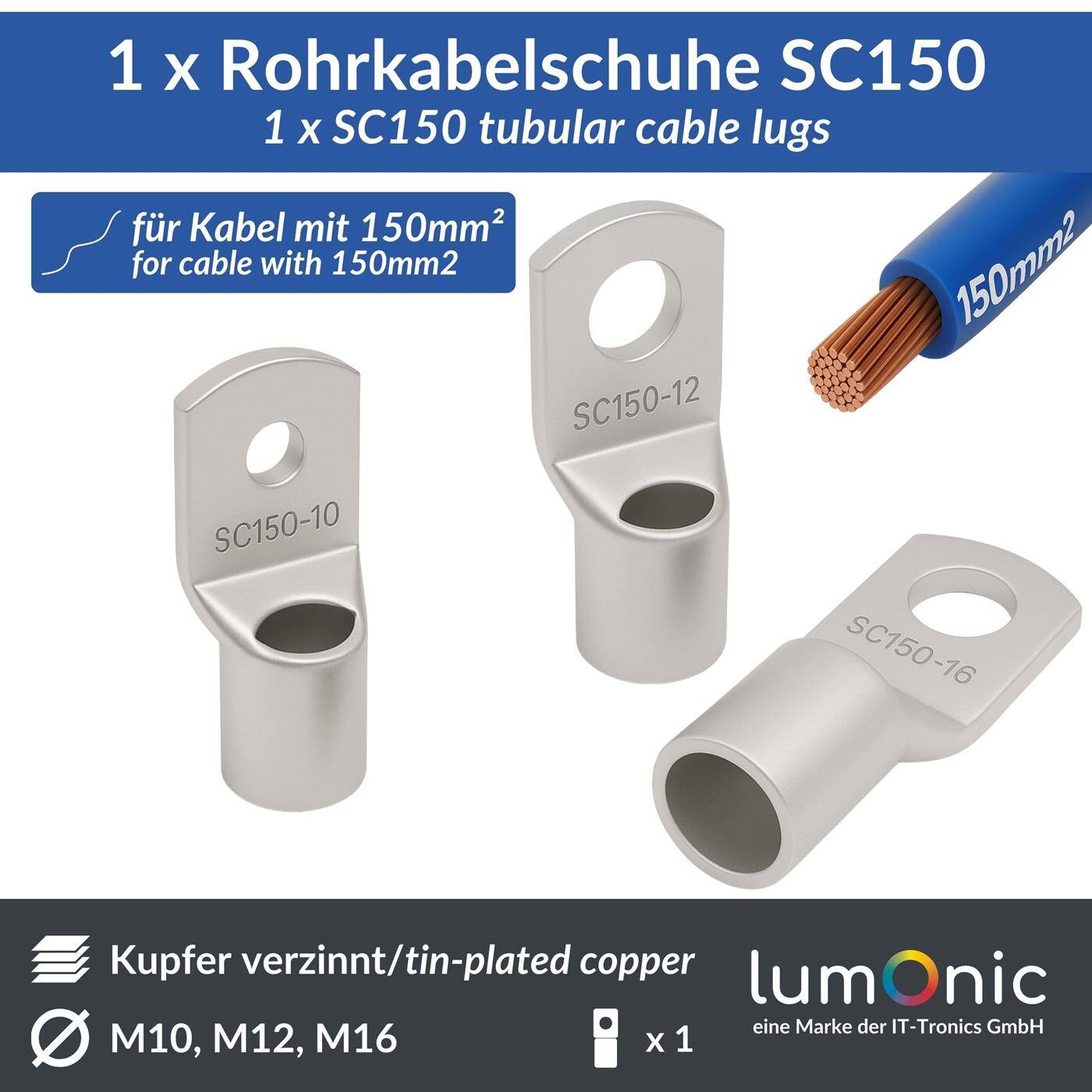

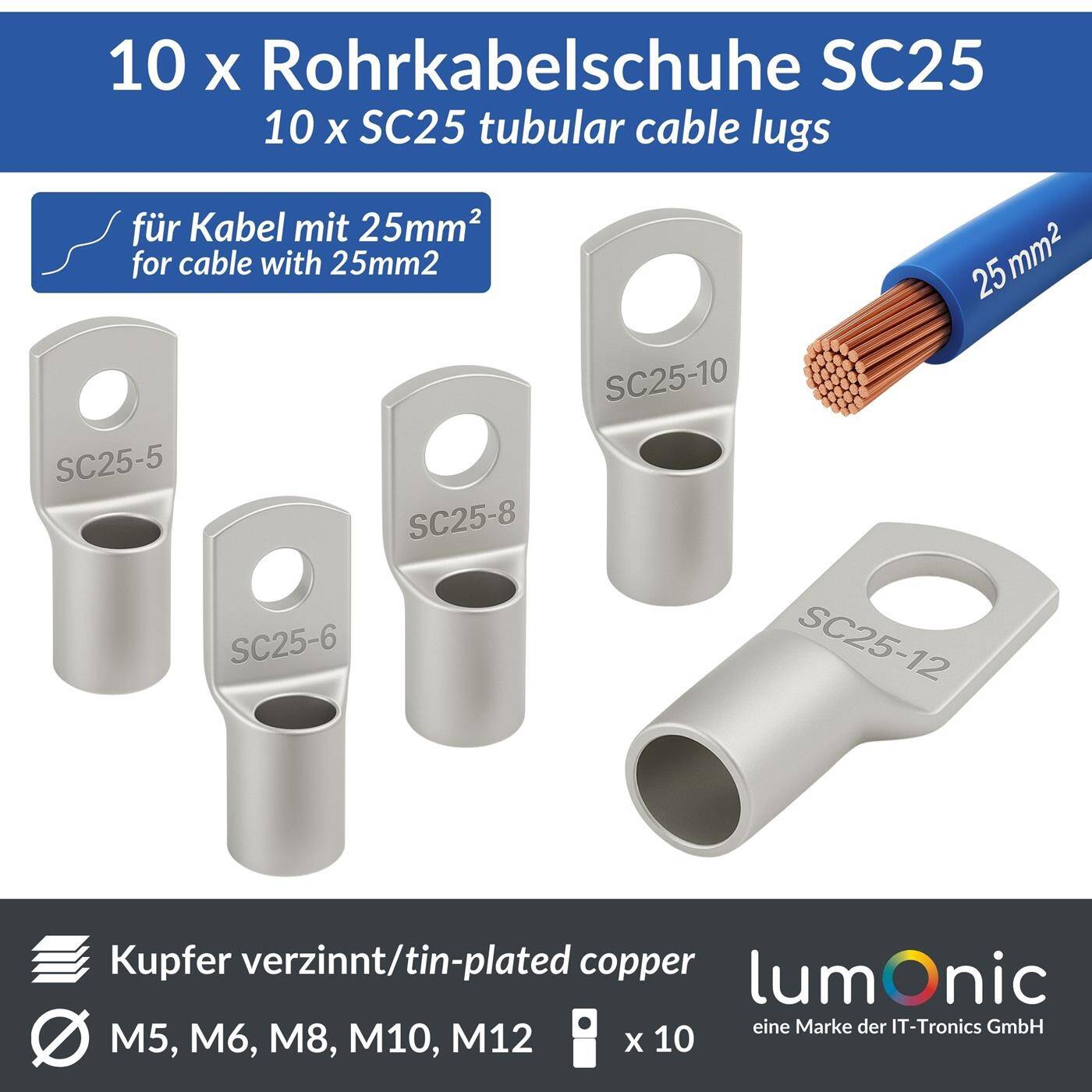

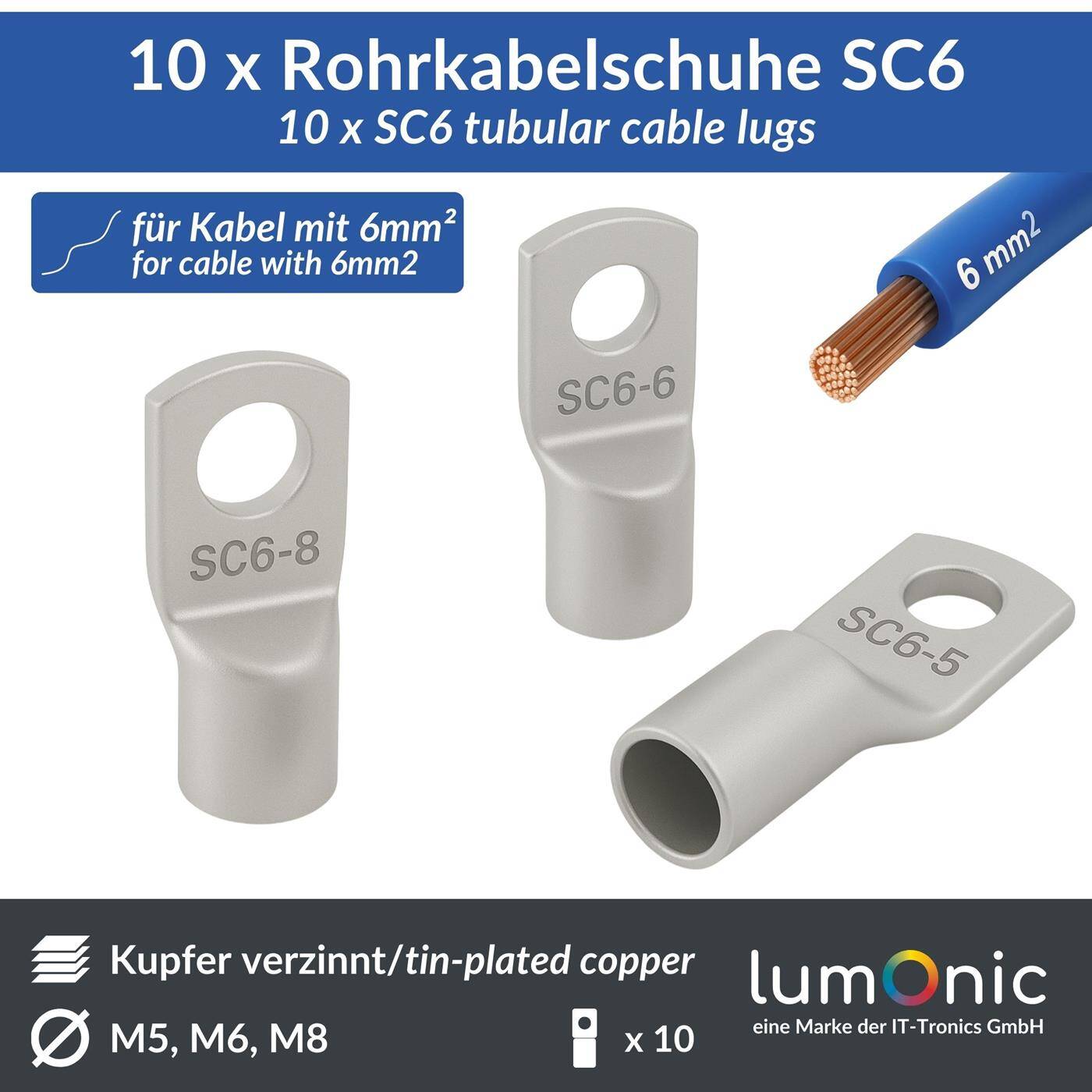

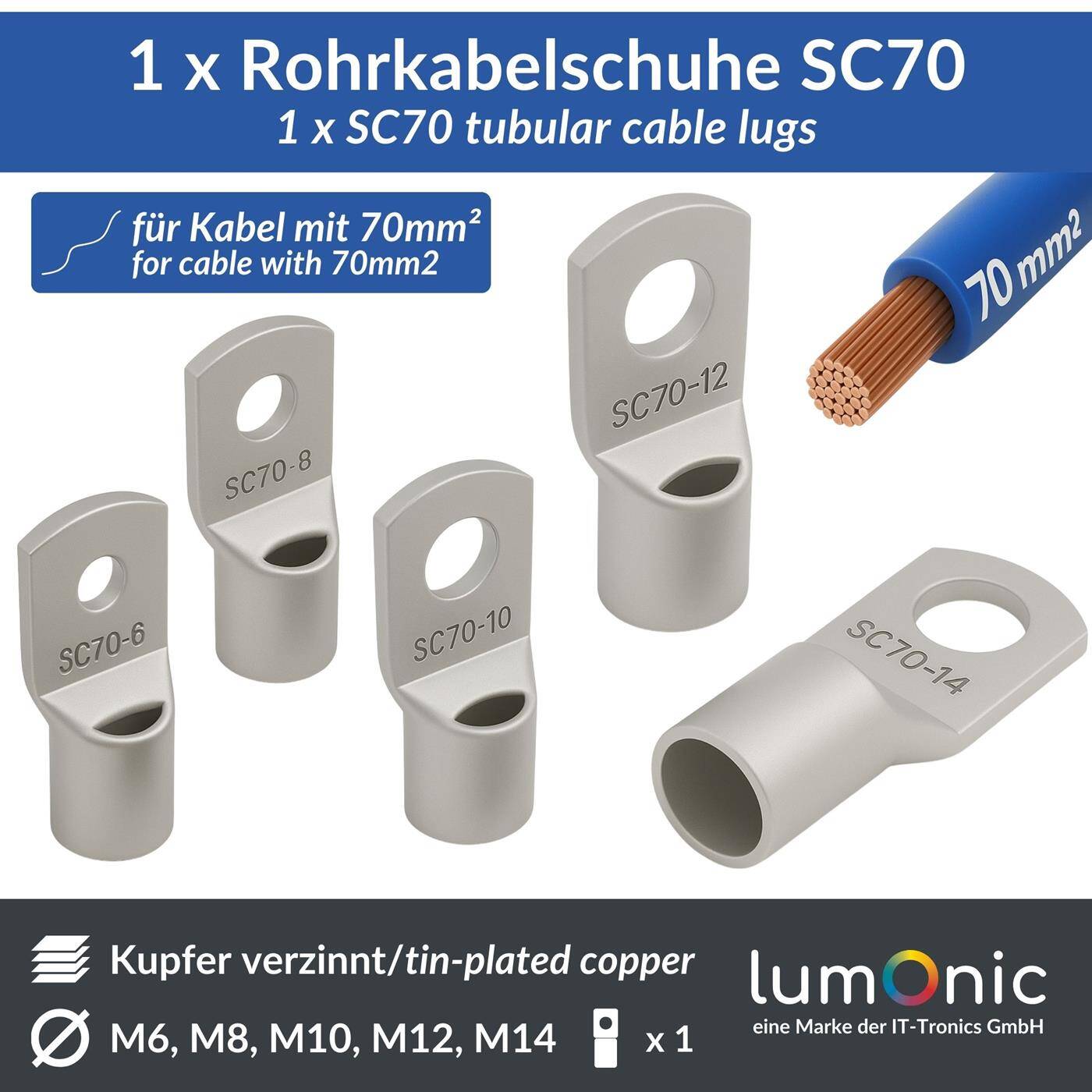

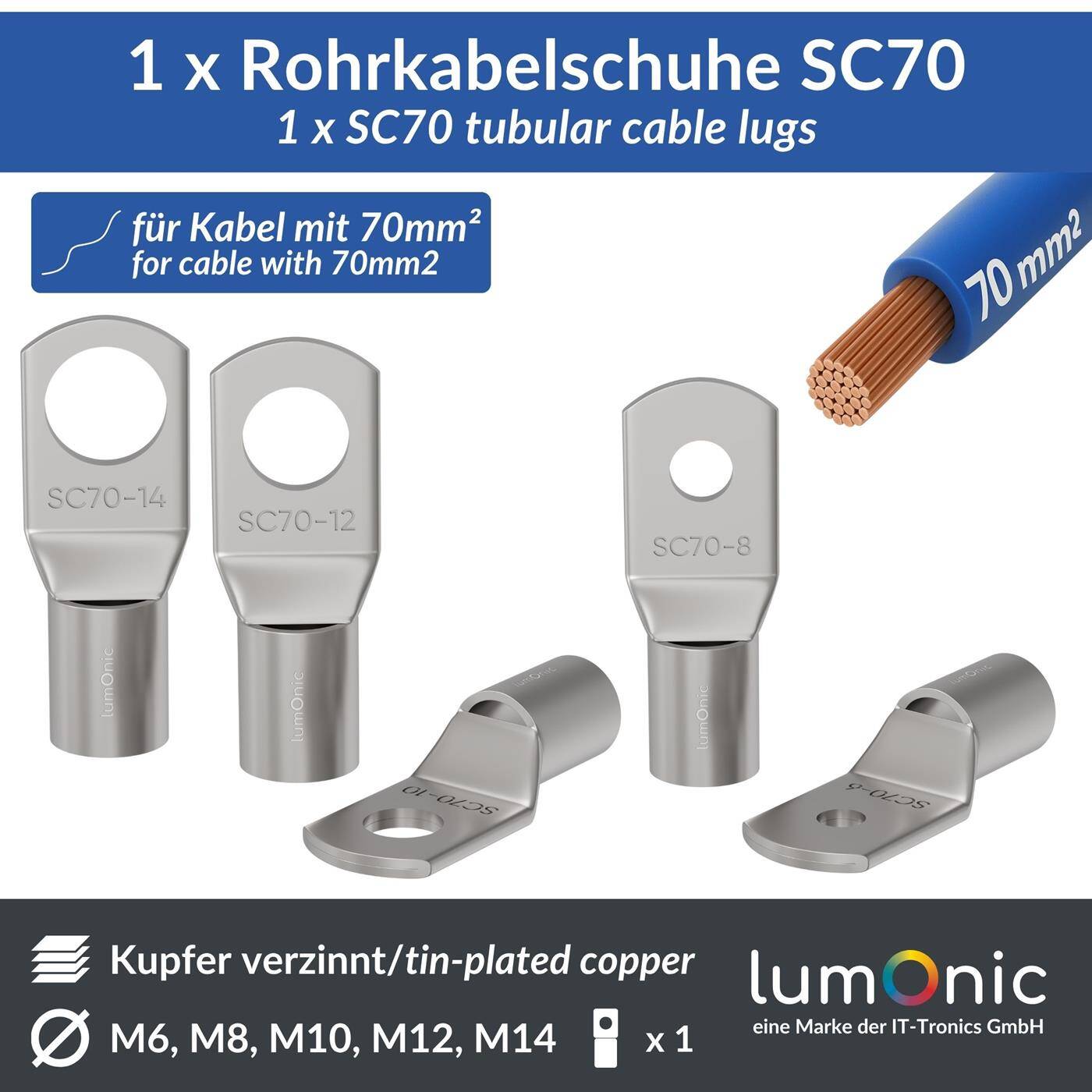

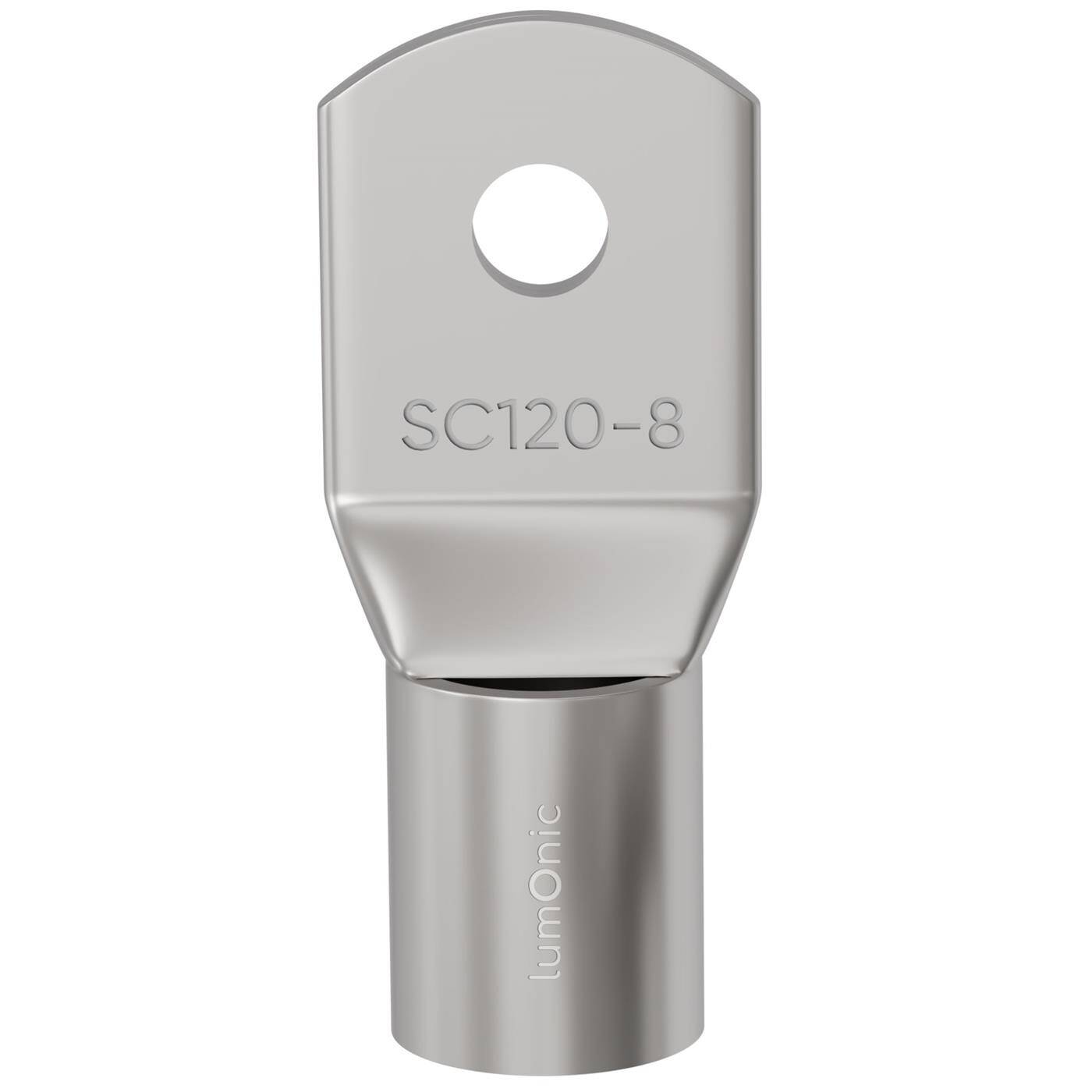

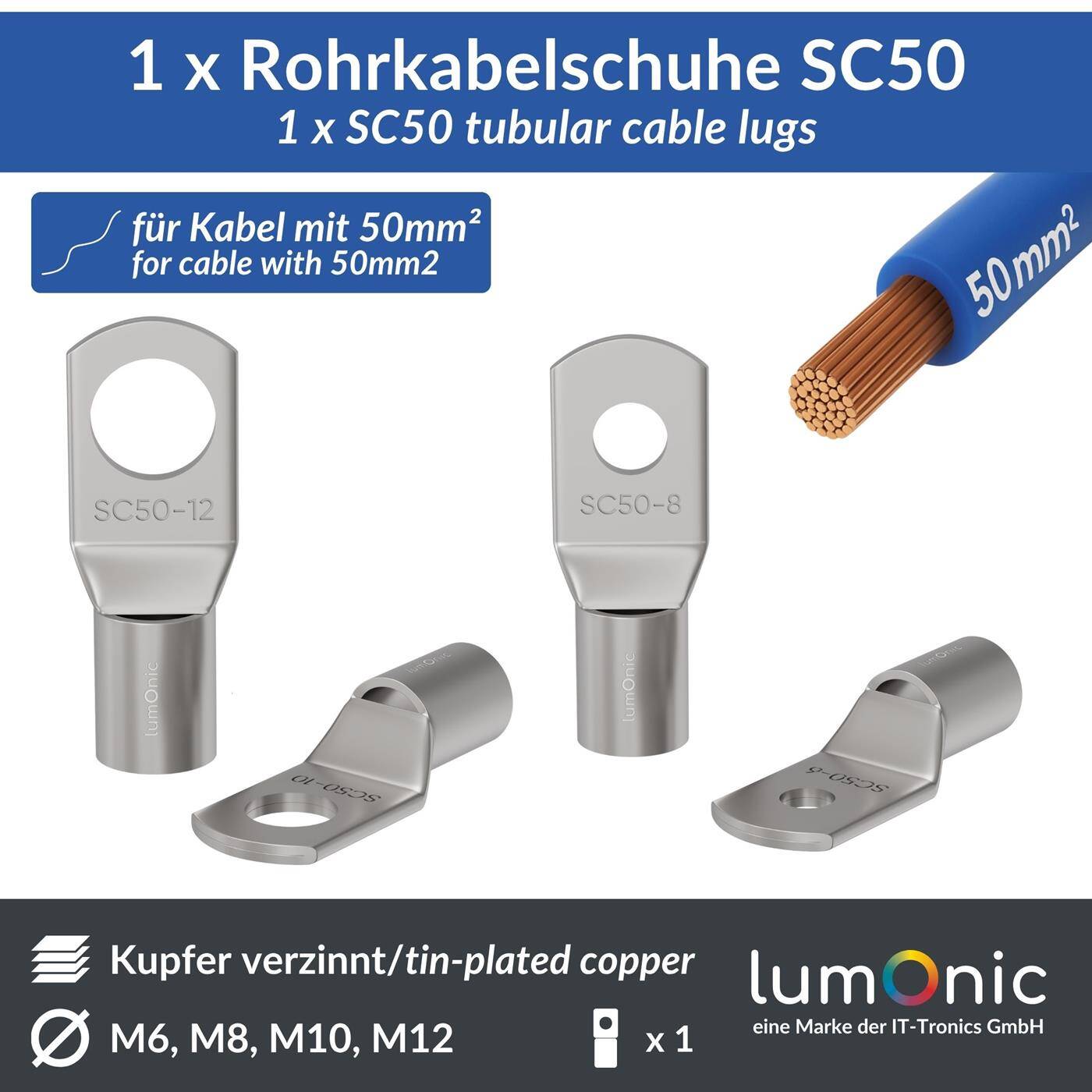

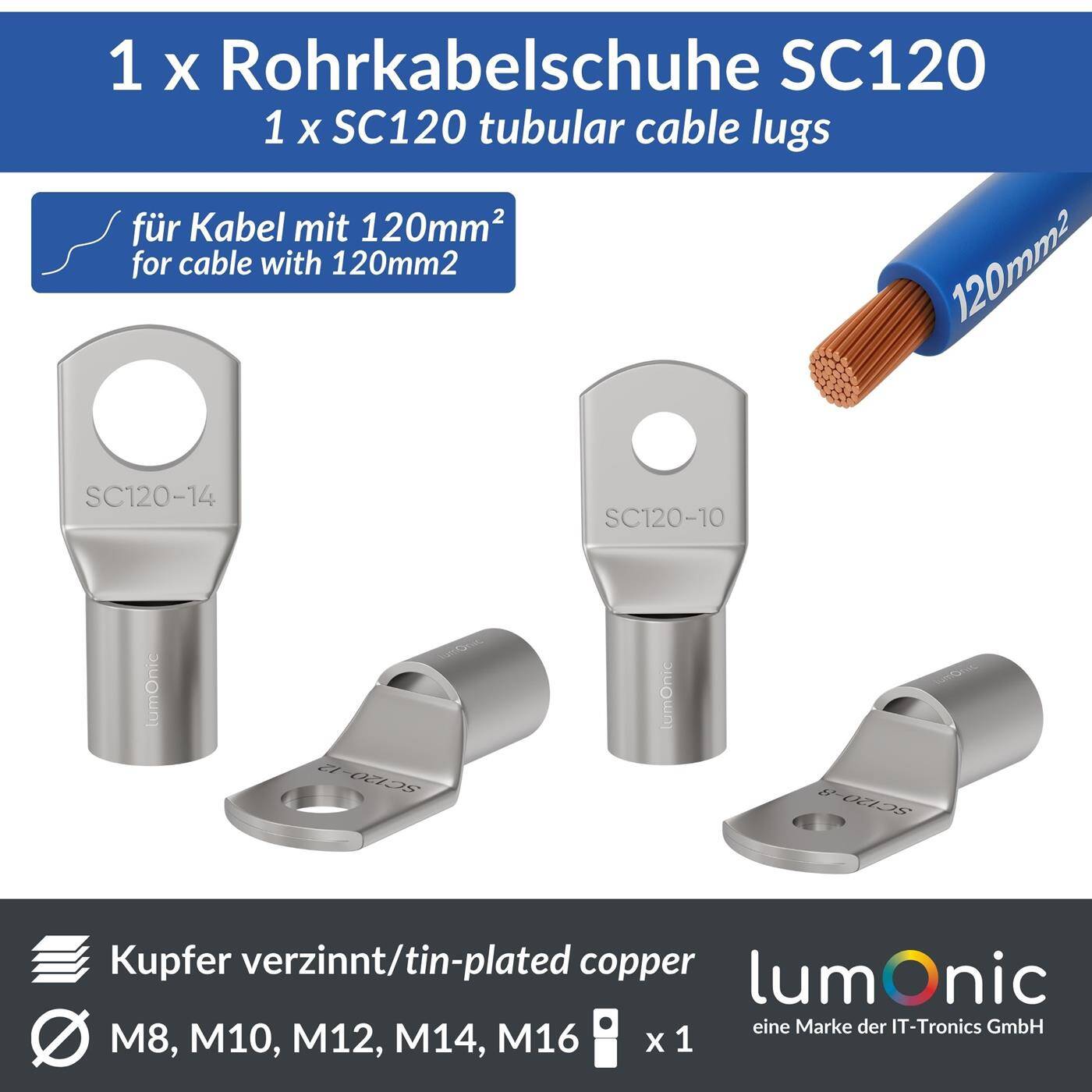

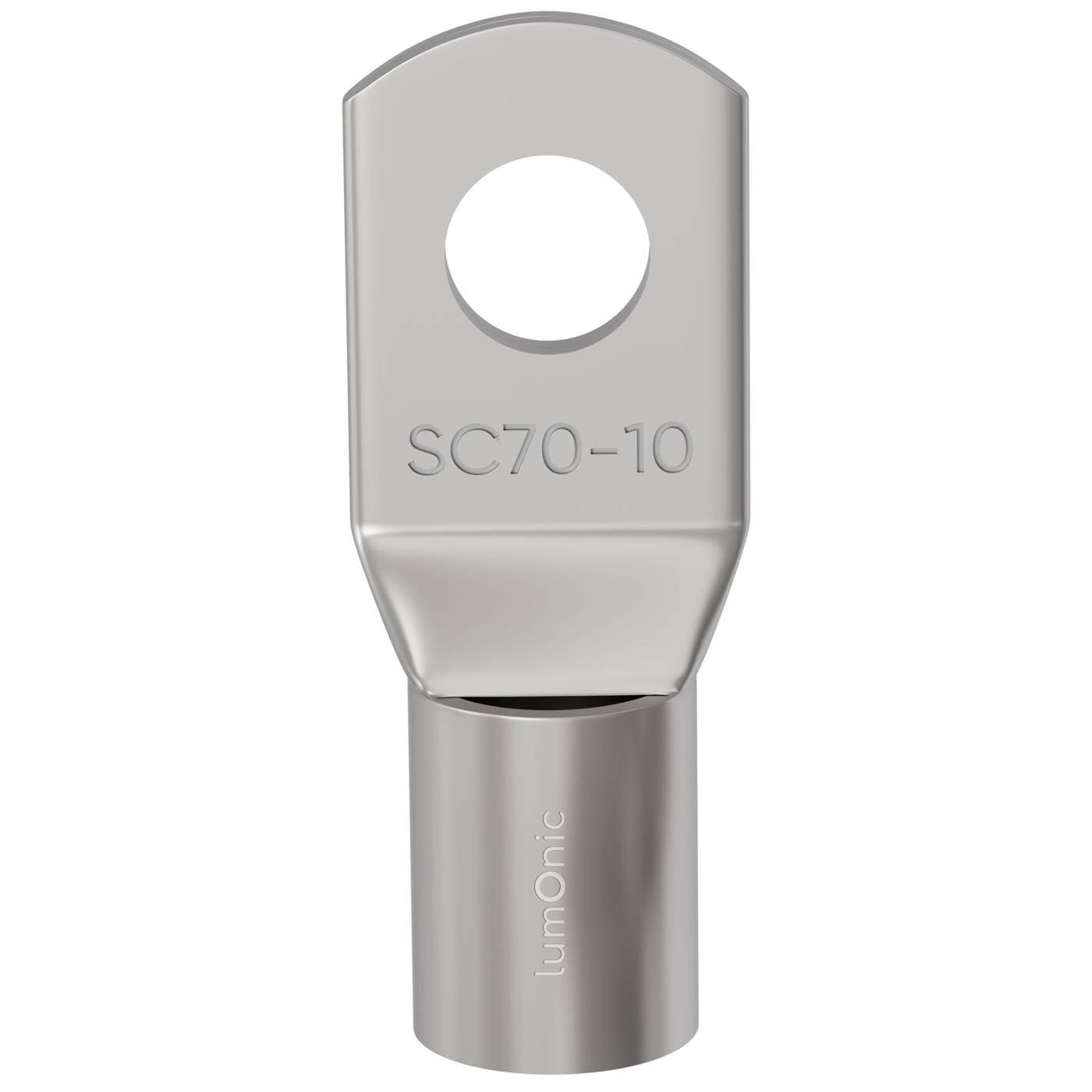

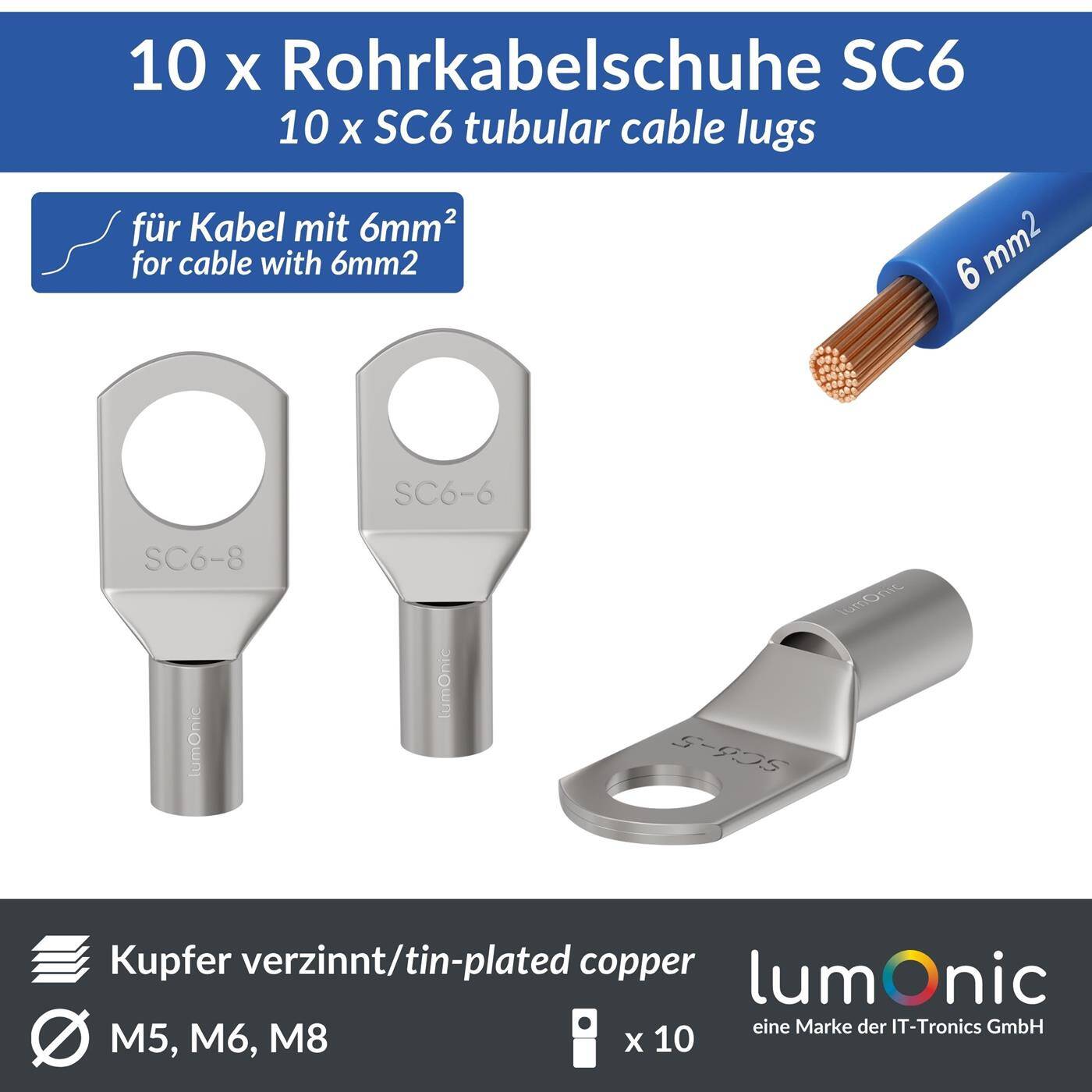

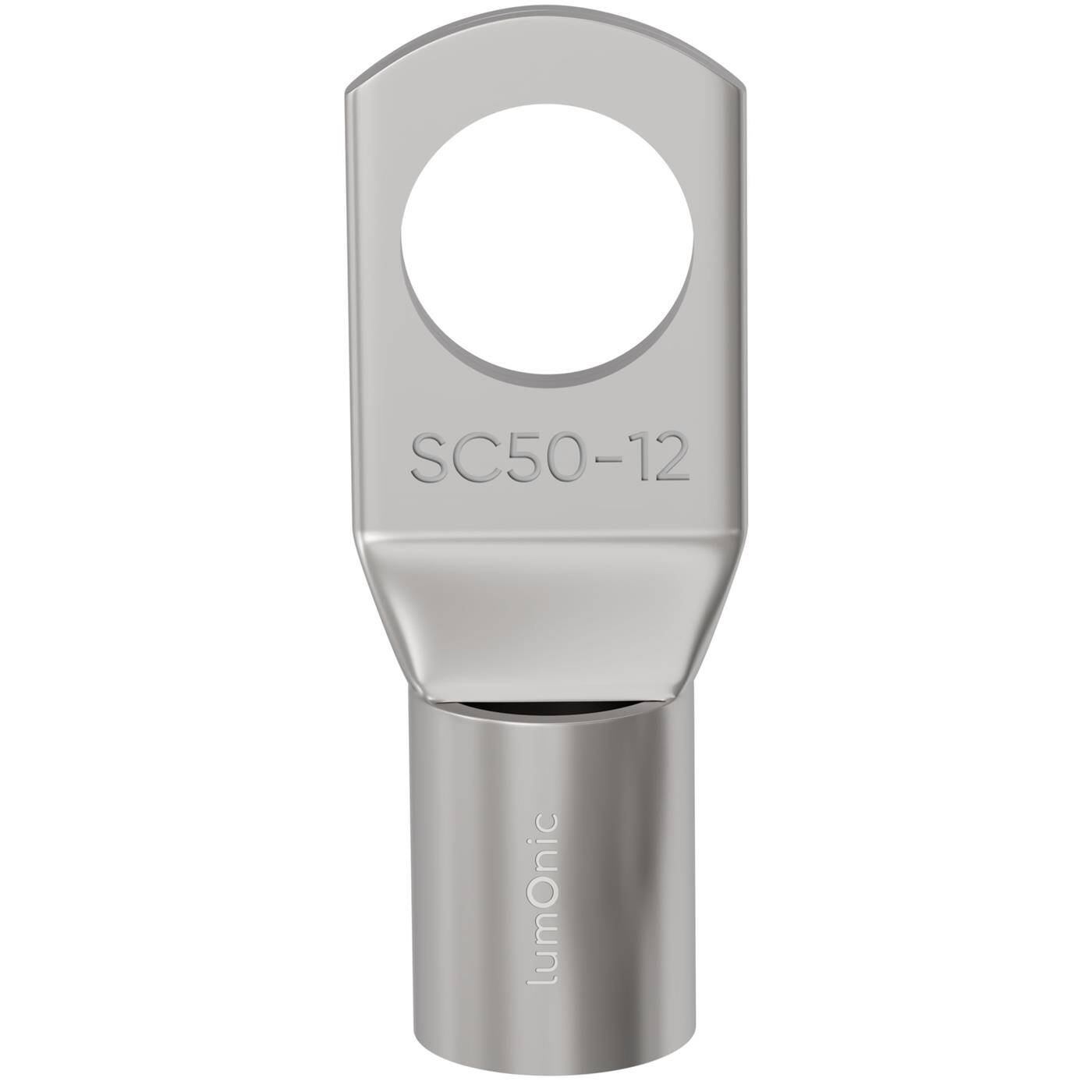

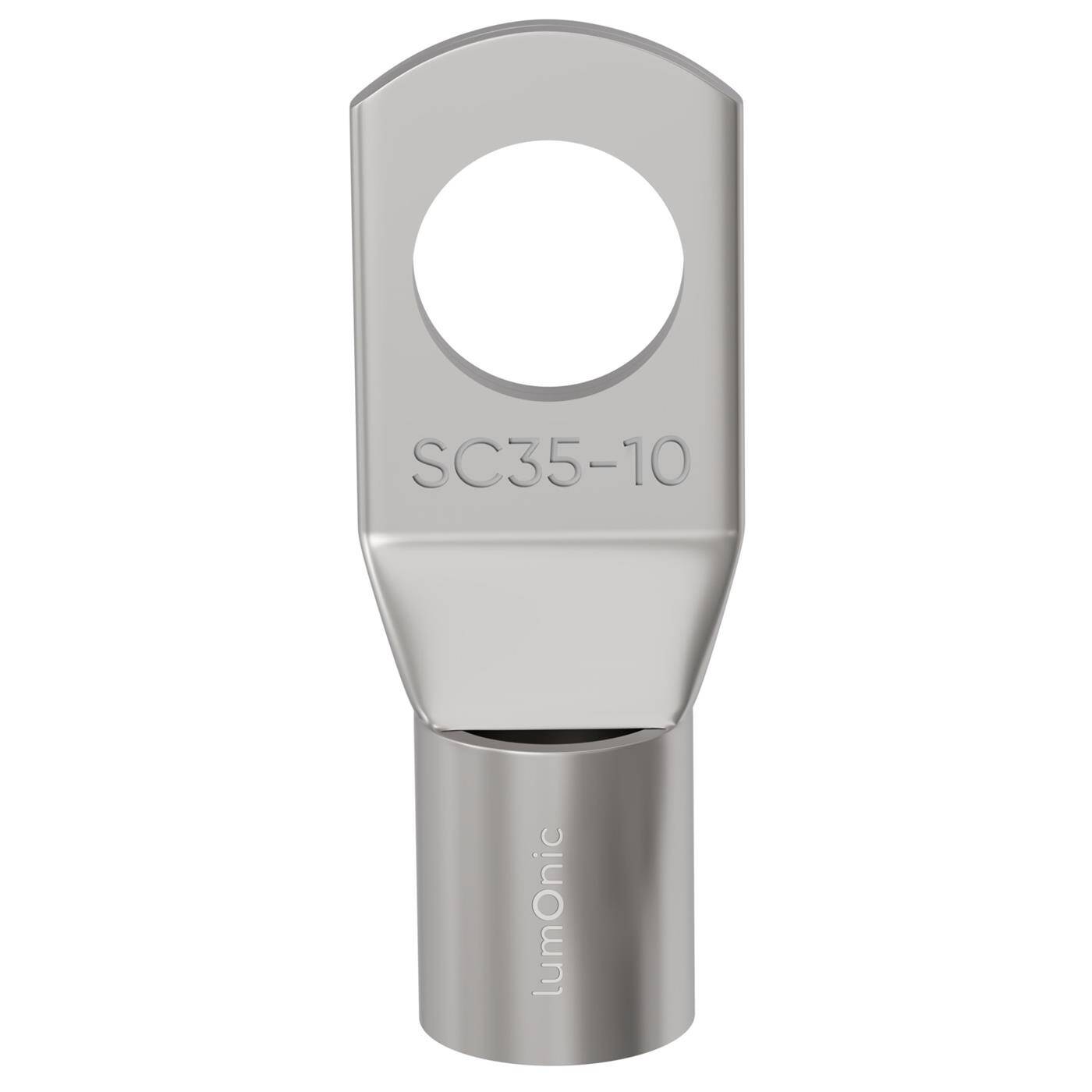

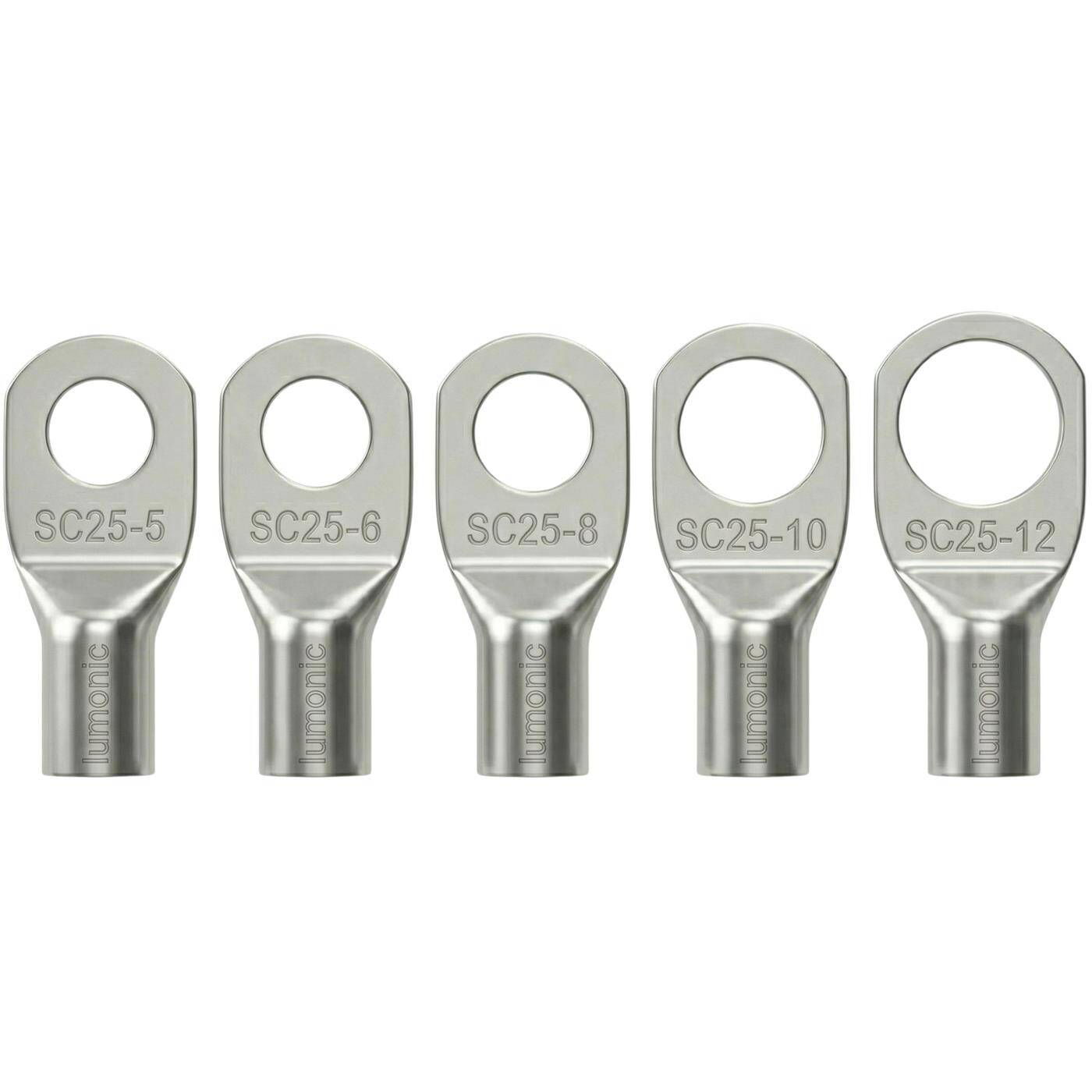

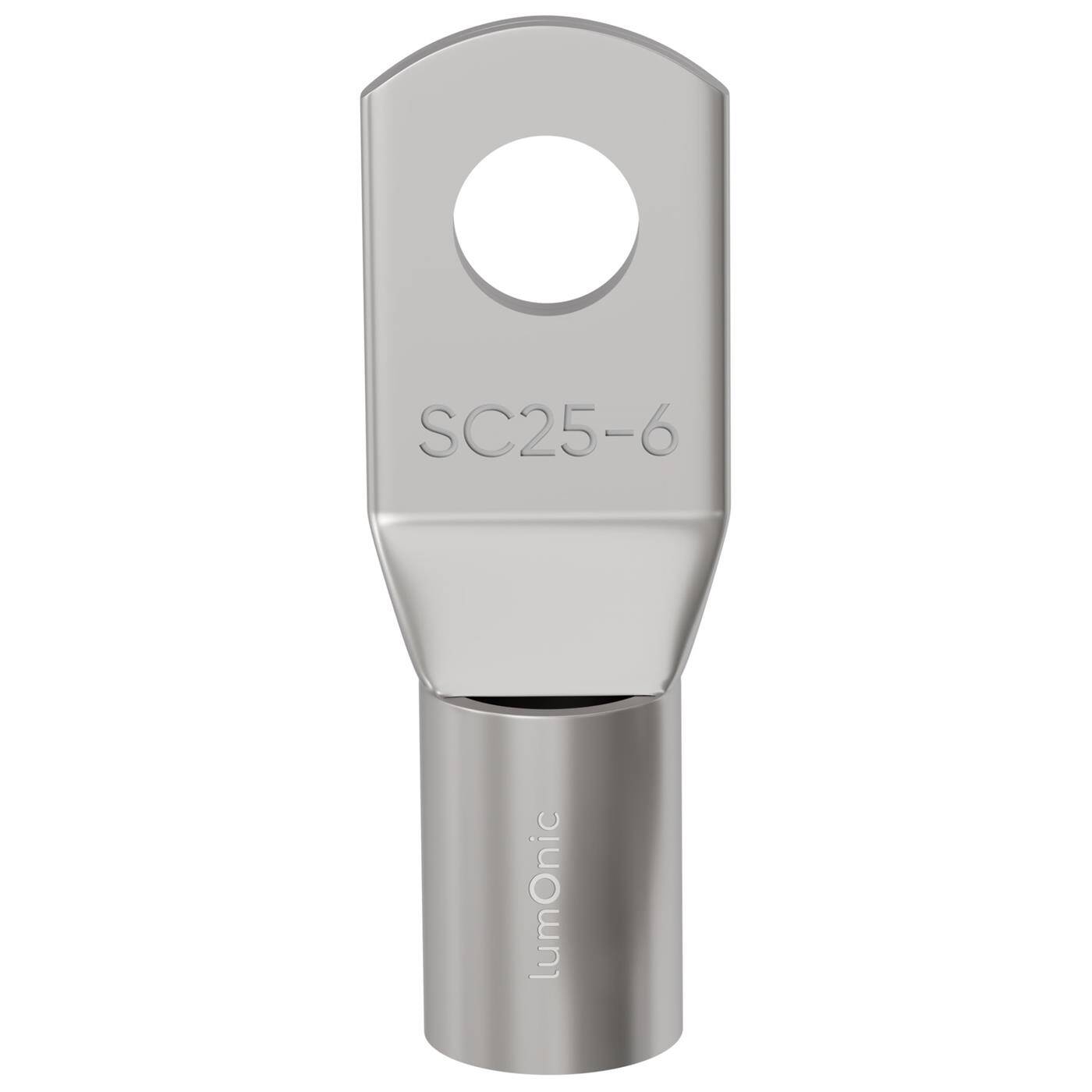

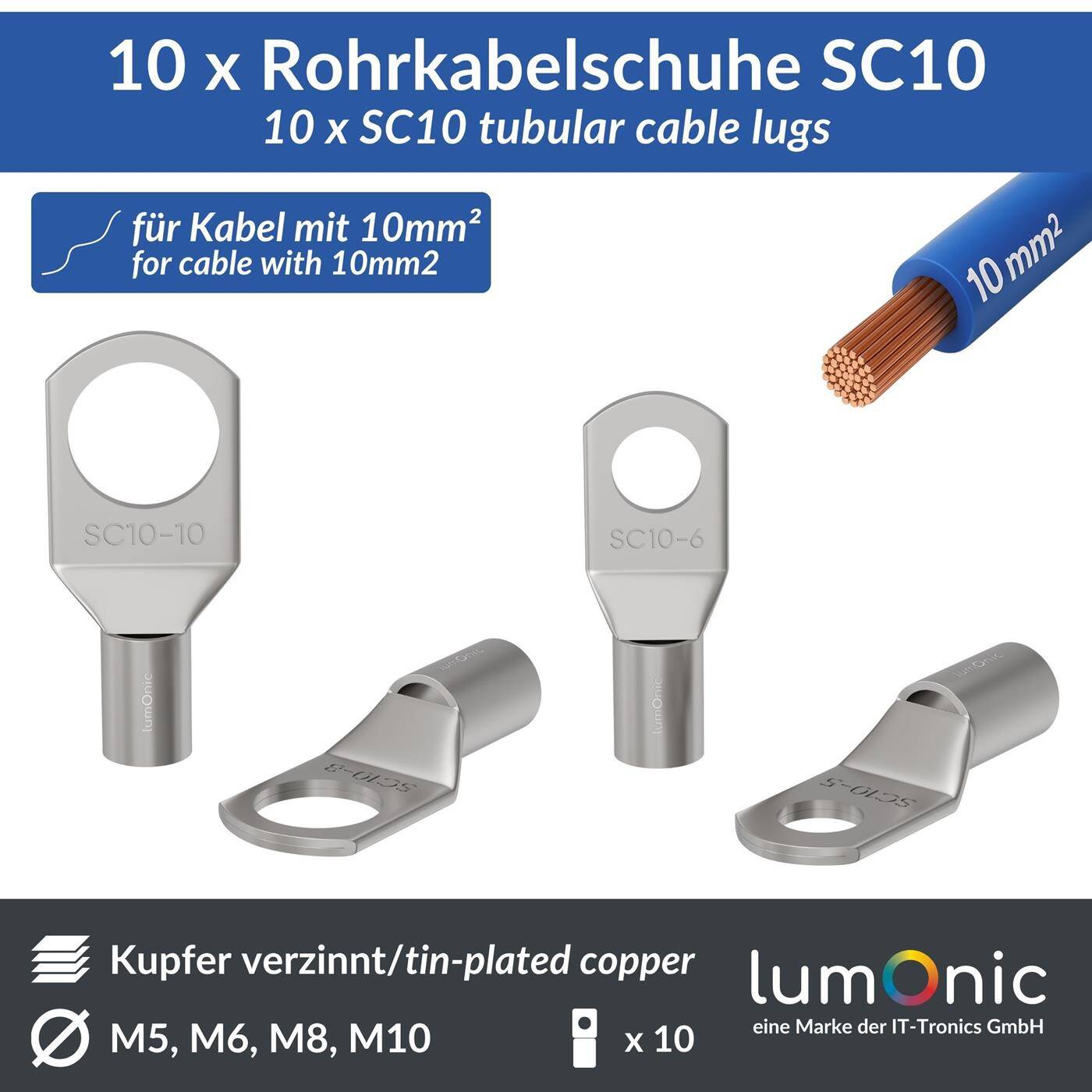

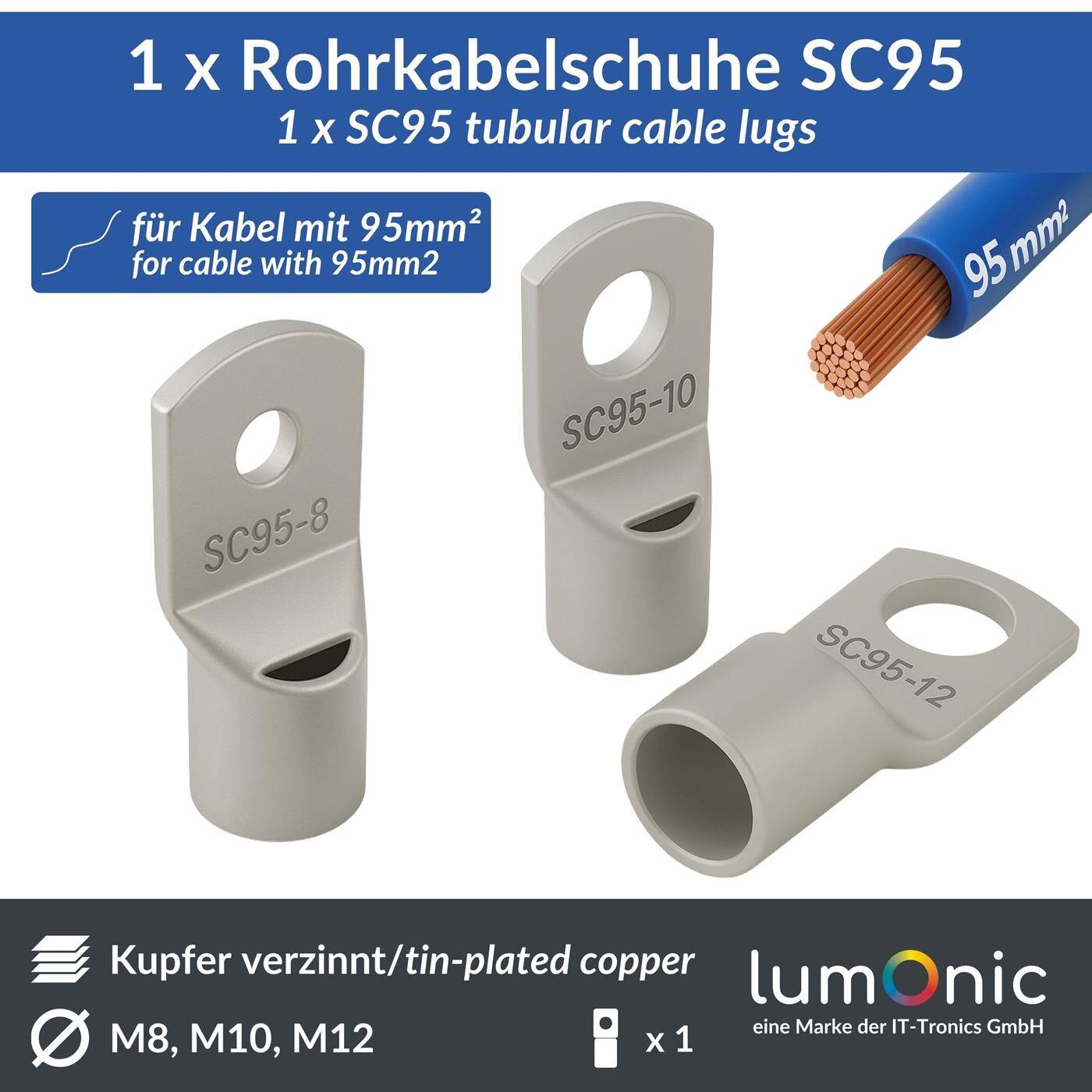

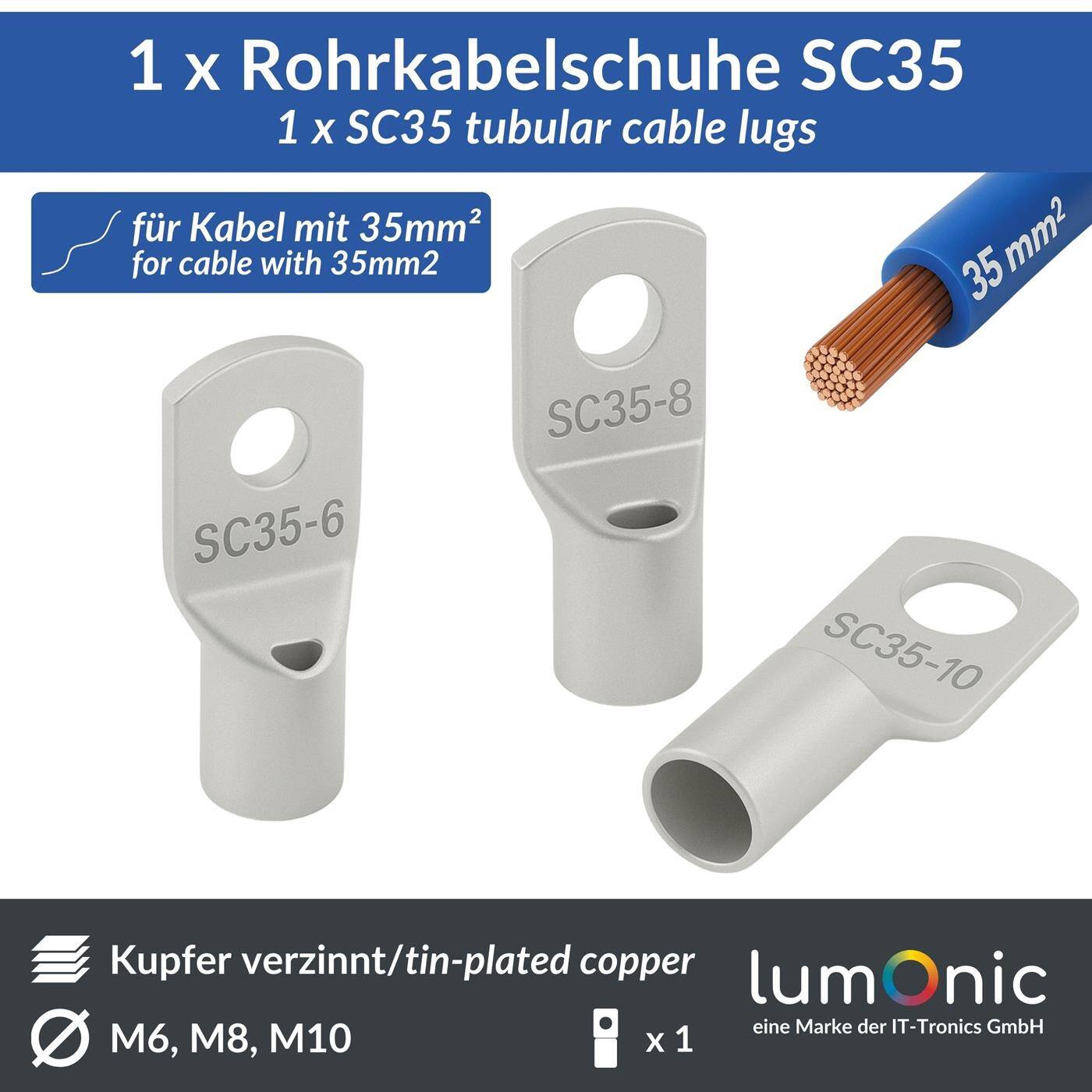

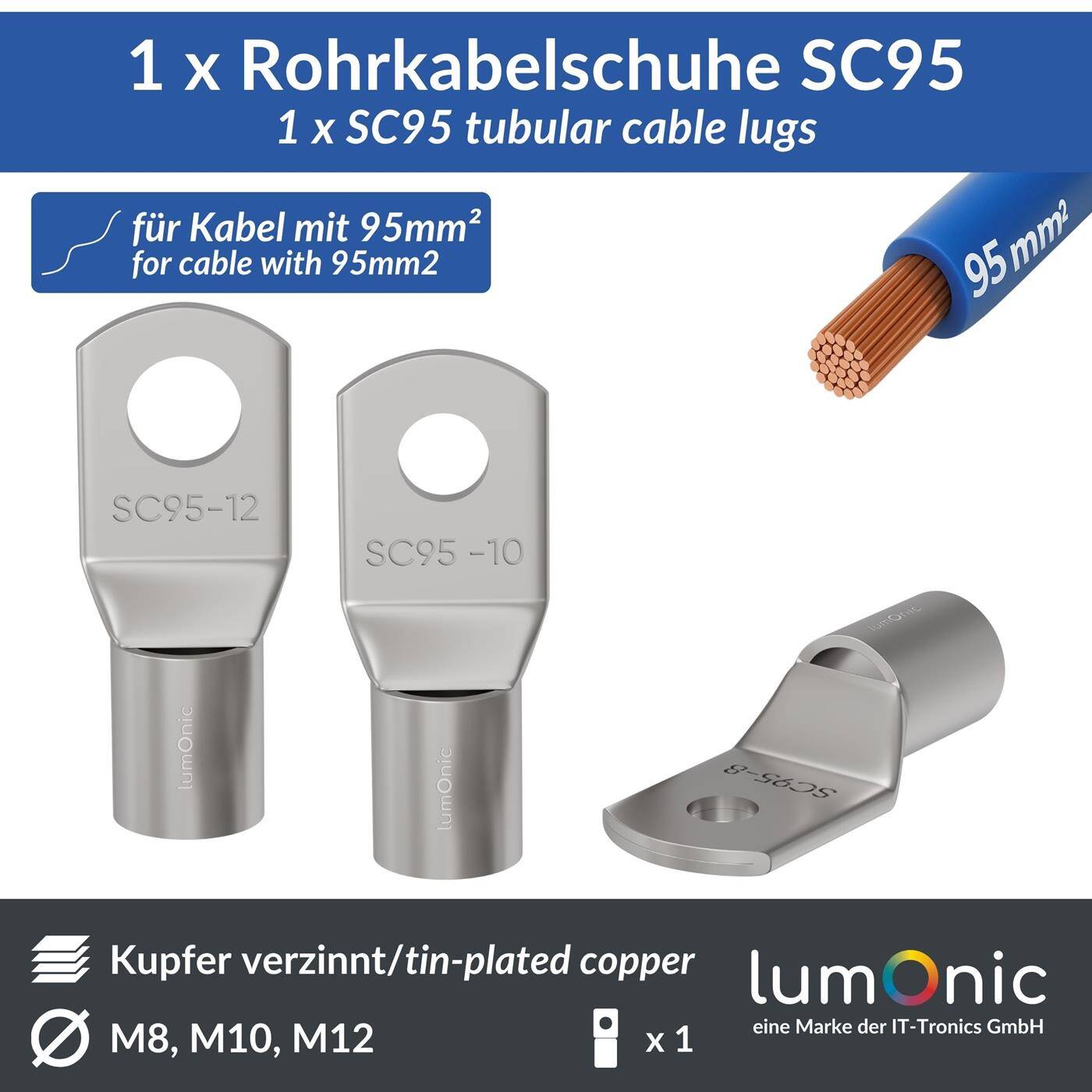

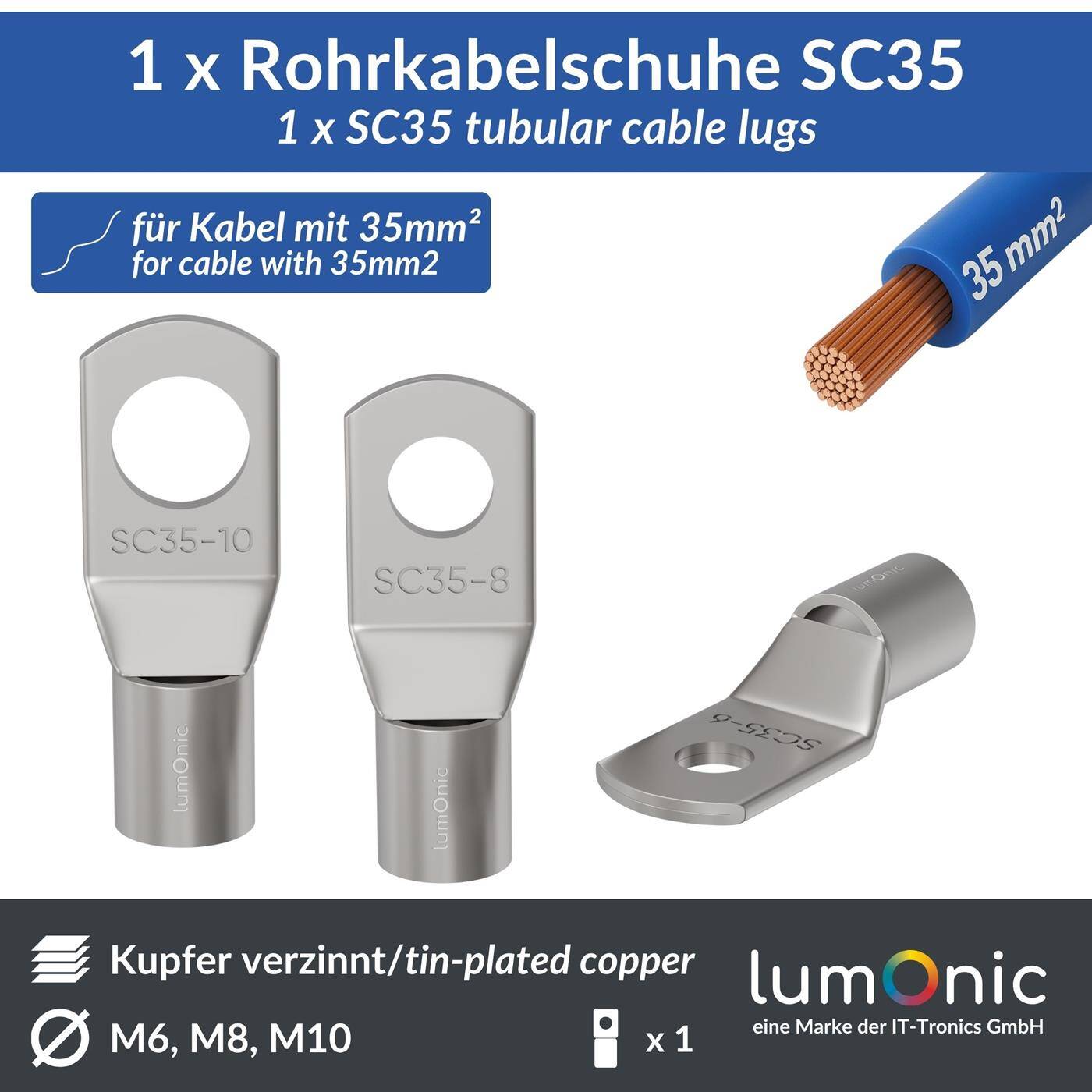

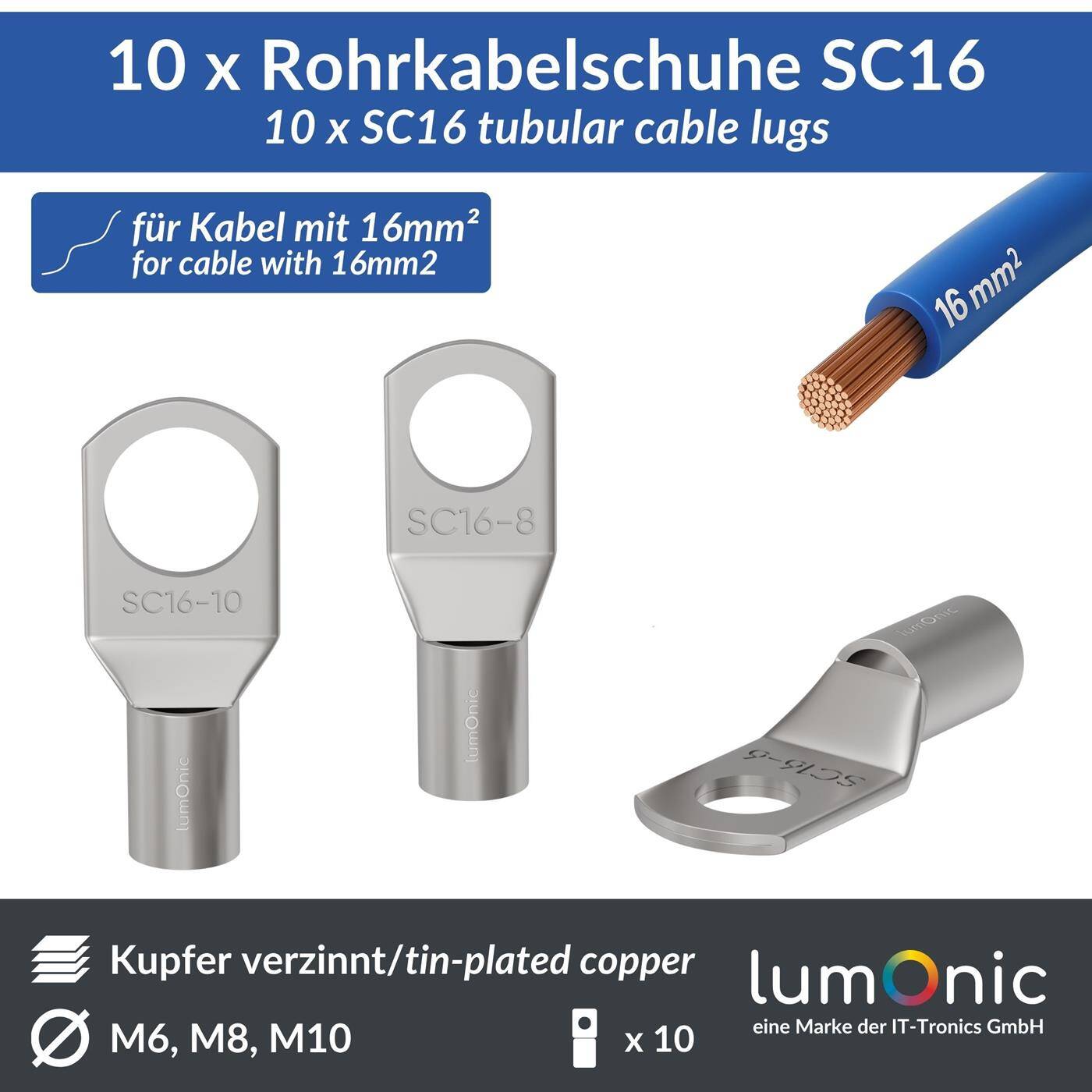

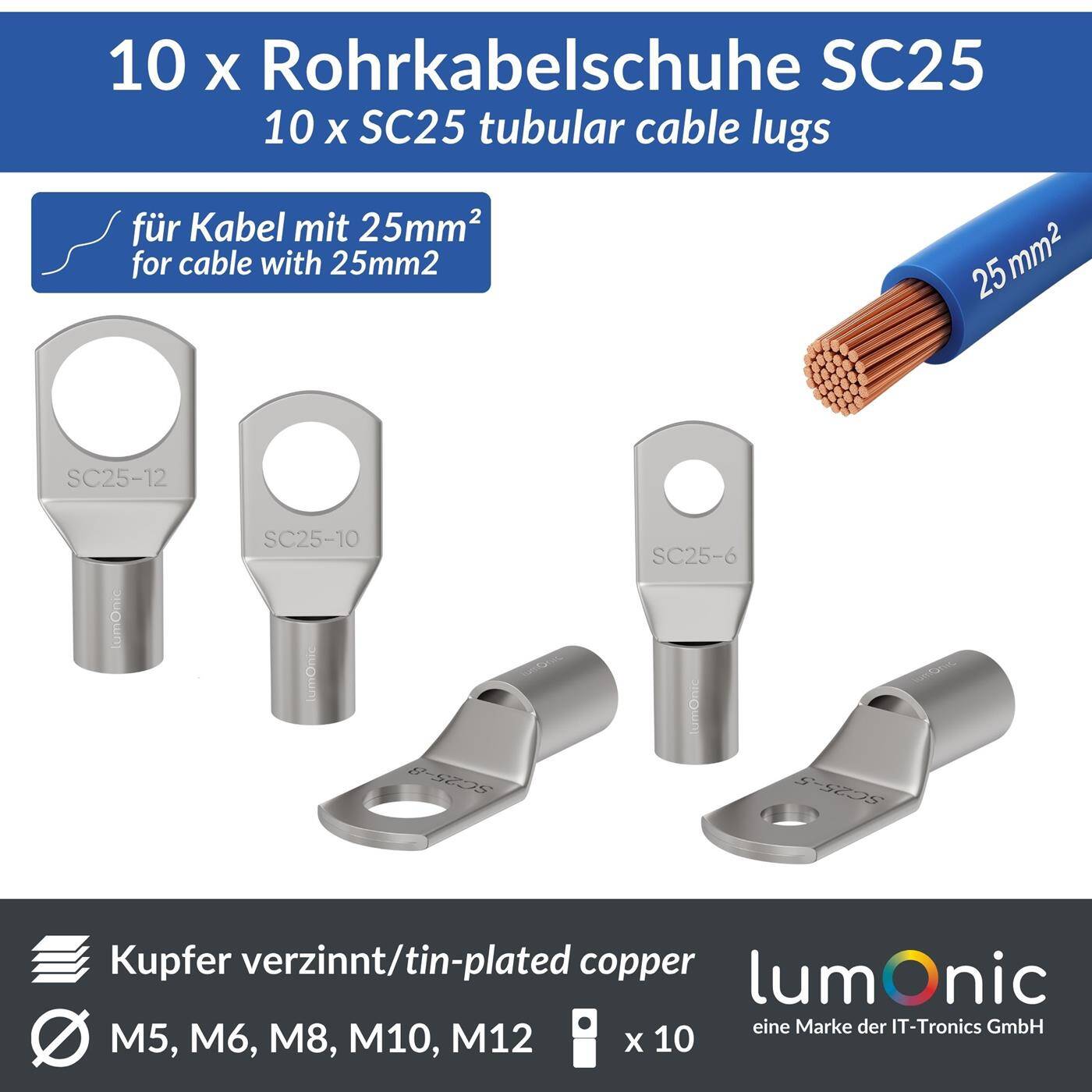

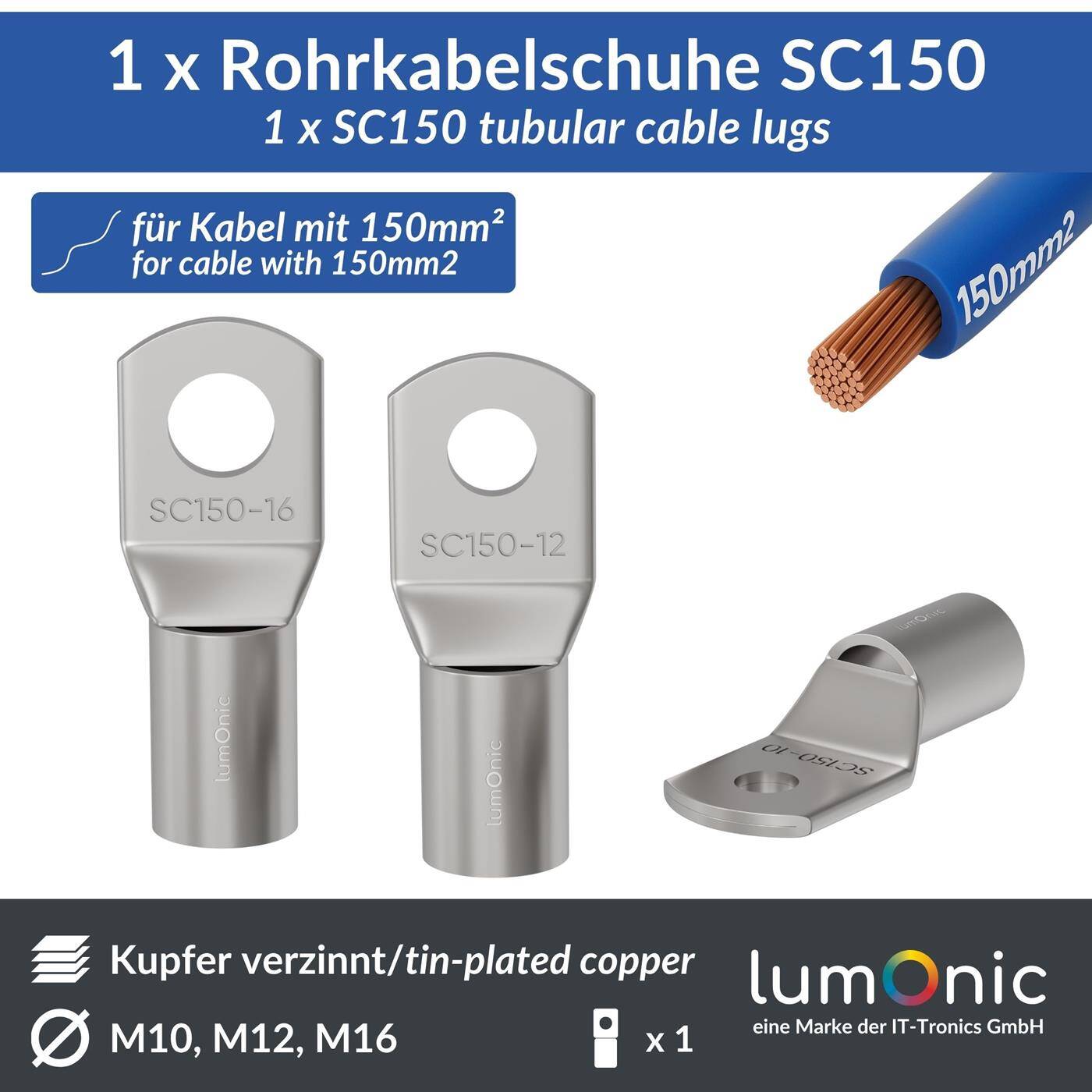

Rohrkabelschuhe M5, M6, M8, M10, M12, M14 und M16

Unsere Auswahl beinhaltet Rohrkabelschuhe in verschiedenen metrischen Gewindegrößen wie M5, M6, M8, M10, M12, M14 und M16 für diverse Lochdurchmesser am Anschluss und Schraubengrößen, passend für gängige Kabel- und Leitungsdurchmesser. Kabelschuhe mit Ring für kleinere Kabelquerschnitte finden Sie in unserer Kategorie Ringkabelschuhe.

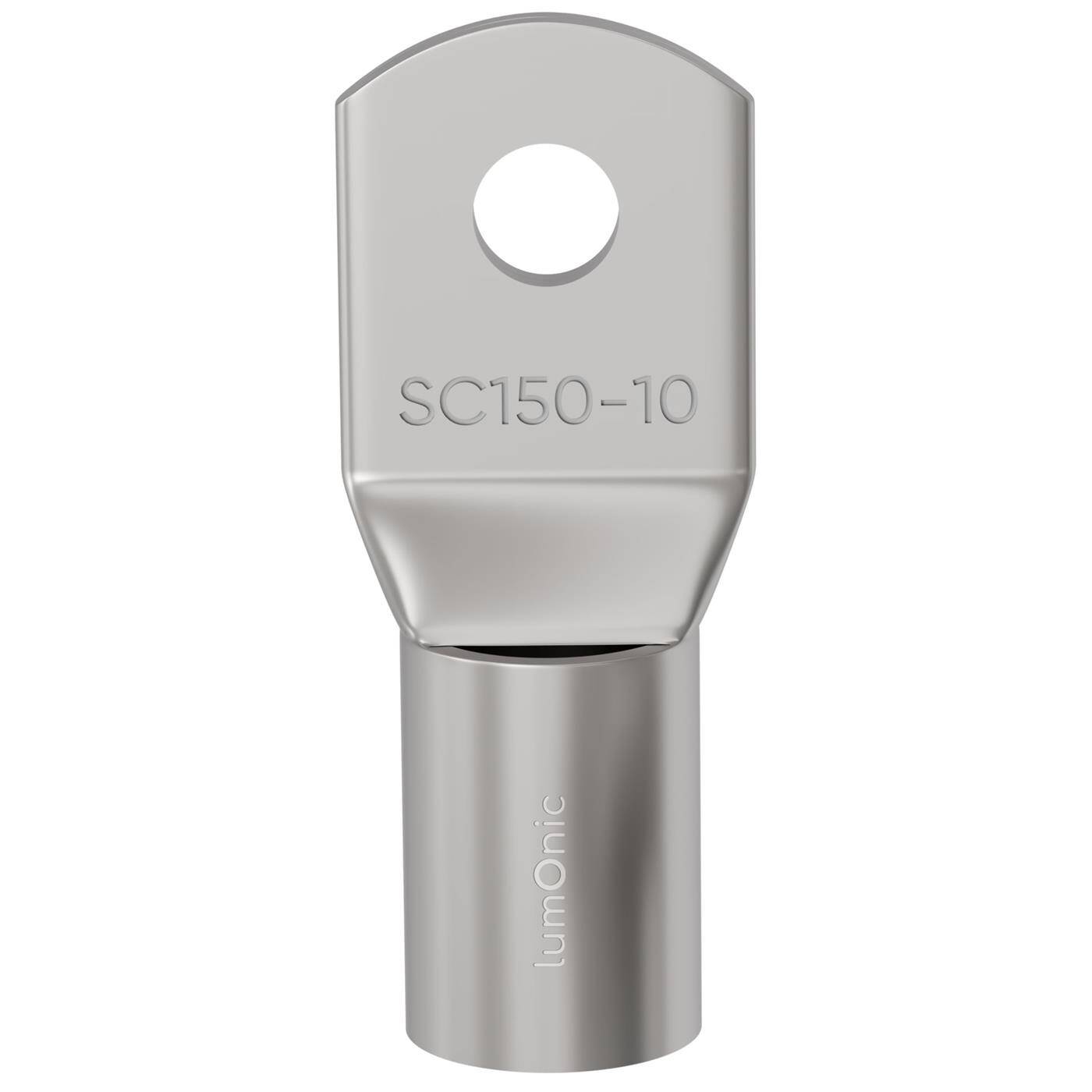

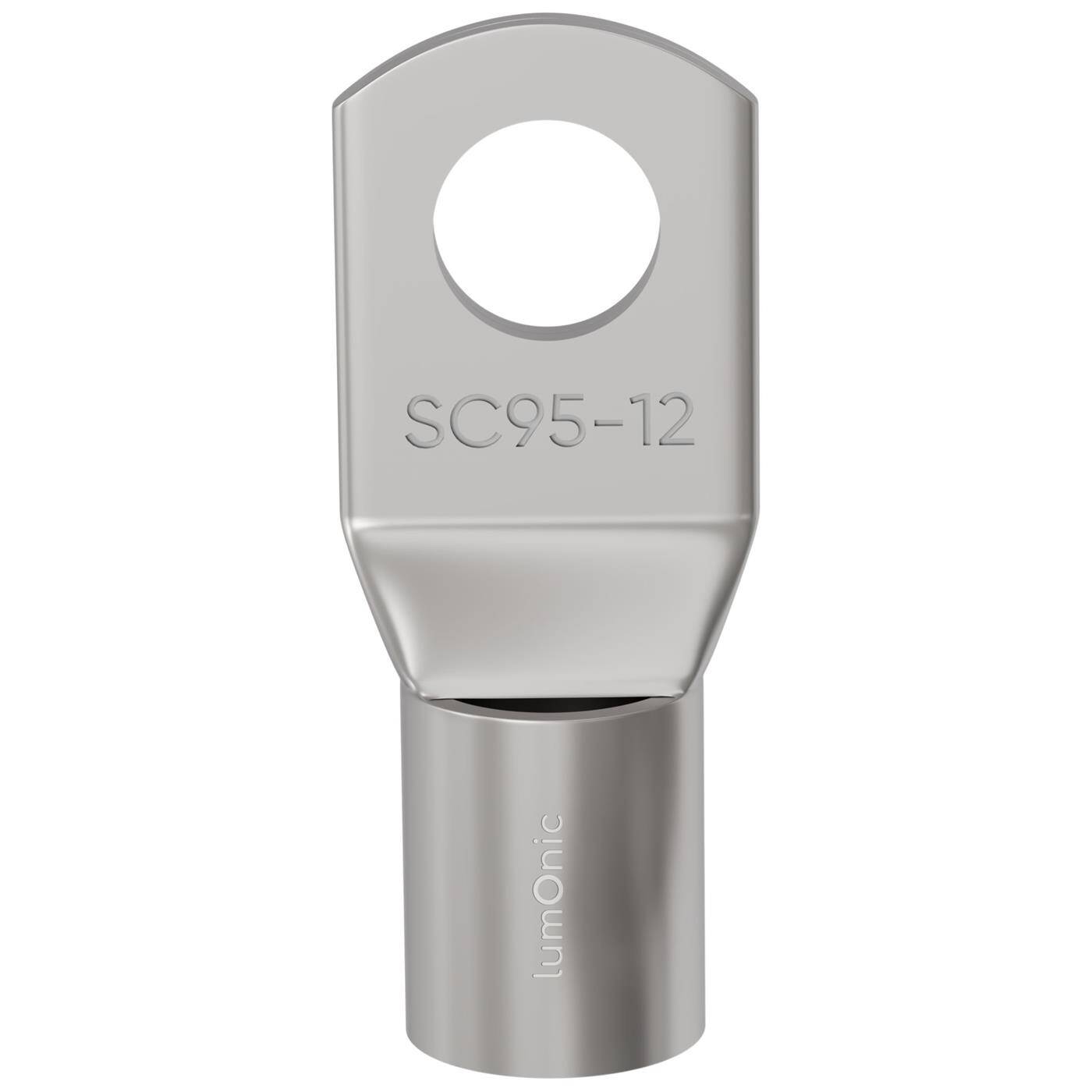

Rohrkabelschuh blank 10mm Lochdurchmesser

Durch die Einstanzung direkt auf dem Rohrkabelschuh können Sie mit einem Blick von jedem Produkt den Kabelquerschnitt und die metrische Gewindegröße des Lochdurchmessers und der Anschlussgröße ablesen.

Rohrkabelschuhe, konfektioniert, als Batteriekabel und Massekabel

Rohrkabelschuhe werden häufig als Verbindungselemente für Batterie- und Massekabel verwendet. Bereits konfektionierte Kabel mit Lumonic Kabelschuhen sind im IT-Tronics Shop erhältlich. Sie gibt es in verschiedenen Längen, Größen und Ausführungen, um den Anforderungen verschiedener Anwendungen gerecht zu werden. Hier finden Sie verschiedene Massekabel und Batteriekabel für die verschiedenen Kabelquerschnitte wie 6mm2, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2 und 150mm2.

Rohrkabelschuhe Batteriekabel

Konfektionierte Kabel von IT-Tronics sorgen für eine stabile Verbindung und eine zuverlässige Stromübertragung und sind bereits mit einer zusätzlichen Isolation, dem Schrumpfschlauch, ausgestattet.

Rohrkabelschuhe -Technische Daten und Bestellinformationen

Rohrkabelschuhe technische Zeichnung

Mit den Rohrkabelschuhen von IT-Tronics sind Sie bestens ausgestattet, um Ihre elektrischen Verbindungen sicher und effizient zu gestalten. Die Spezifikationen und Bestellinformationen unterstützen Sie bei der Auswahl des passenden Rohrkabelschuhs. Vertrauen Sie auf unsere Qualität und Expertise für Ihre anspruchsvollen Projekte.

Rohrkabelschuh, nicht isoliert, blank

Kabelquerschnitt AWG Rohrkabelschuh M5 Rohrkabelschuh M6 Rohrkabelschuh M8 Rohrkabelschuh M10 Rohrkabelschuh M12 Rohrkabelschuh M14 Rohrkabelschuh M16
Rohrkabelschuhe 6 mm² AWG 10 d2Ø: 5,2mm / dØ: 3,8mm / DØ: 5,5mm / L1: 9mm / L: 24mm d2Ø: 6,5mm / dØ: 3,8mm / DØ: 5,5mm / L1: 9mm / L: 24mm d2Ø: 8,4mm / dØ: 3,8mm / DØ: 5,5mm / L1: 9mm / L: 26mm - - - -
Rohrkabelschuhe 10 mm² AWG 8 d2Ø: 5,2mm / dØ: 4,5mm / DØ: 6,2mm / L1: 9mm / L: 25mm Maße: d2Ø: 6,5mm / dØ: 5mm / DØ: 6,5mm / L1: 9mm / L: 26mm d2Ø: 8,4mm / dØ: 5mm / DØ: 6,5mm / L1: 9mm / L: 26mm d2Ø: 10,5mm / dØ: 4,5mm / DØ: 6,2mm / L1: 9mm / L: 29mm - - -
Rohrkabelschuhe 16 mm² AWG 6 - d2Ø: 6,5mm / dØ: 5,7mm / DØ: 7,5mm / L1: 11mm / L: 30mm d2Ø: 8,4mm / dØ: 5,7mm / DØ: 7,5mm / L1: 11mm / L: 30mm d2Ø: 10,5mm / dØ: 5,4mm / DØ: 7,1mm / L1: 12mm / L: 30mm - - -
Rohrkabelschuhe 25 mm² AWG 4 d2Ø: 5,2mm / dØ: 7,2mm / DØ: 9mm / L1: 13mm / L: 35mm d2Ø: 6,5mm / dØ: 7,2mm / DØ: 9mm / L1: 13mm / L: 35mm d2Ø: 8,4mm / dØ: 7,2mm / DØ: 9mm / L1: 13mm / L: 35mm d2Ø: 10,5mm / dØ: 7,8mm / DØ: 8,8mm / L1: 12mm / L: 34mm d2Ø: 13mm / dØ: 7,8mm / DØ: 8,8mm / L1: 12mm / L: 34mm - -
Rohrkabelschuhe 35 mm² AWG 2 - d2Ø: 6,5mm / dØ: 8,2mm / DØ: 10,6mm / L1: 14mm / L: 38mm d2Ø: 8,4mm / dØ: 8,5mm / DØ: 10,8mm / L1: 13,5mm / L: 38mm d2Ø: 10,5mm / dØ: 8,5mm / DØ: 10,8mm / L1: 13,5mm / L: 38mm - - -
Rohrkabelschuhe 50 mm² AWG 1 - d2Ø: 6,5mm / dØ: 9,5mm / DØ: 12,4mm / L1: 16mm / L: 45mm d2Ø: 8,4mm / dØ: 9,5mm / DØ: 12,5mm / L1: 16mm / L: 44mm d2Ø: 10,5mm / dØ: 9,5mm / DØ: 12,5mm / L1: 16mm / L: 44mm d2Ø: 13mm / dØ: 9,5mm / DØ: 12,4mm / L1: 16mm / L: 45mm - -
Rohrkabelschuhe 70 mm² AWG 2/0 - d2Ø: 6,5mm / dØ: 11,5mm / DØ: 14,5mm / L1: 18mm / L: 51mm d2Ø: 8,4mm / dØ: 11,5mm / DØ: 14,5mm / L1: 18mm / L: 51mm d2Ø: 10,5mm / dØ: 11,5mm / DØ: 14,5mm / L1: 18mm / L: 51mm d2Ø: 13mm / dØ: 11,5mm / DØ: 14,5mm / L1: 18mm / L: 51mm d2Ø: 15mm / dØ: 11,2mm / DØ: 14,7mm / L1: 20mm / L: 52mm -
Rohrkabelschuhe 95 mm² AWG 3/0 - - d2Ø: 8,4mm / dØ: 13,5mm / DØ: 17mm / L1: 22mm / L: 57mm d2Ø: 10,5mm / dØ: 13,7mm / DØ: 17mm / L1: 22mm / L: 57mm d2Ø: 13mm / dØ: 13,7mm / DØ: 17mm / L1: 22mm / L: 57mm - -
Rohrkabelschuhe 120 mm² AWG 4/0 - - d2Ø: 8,4mm / dØ: 15mm / DØ: 19mm / L1: 24mm / L: 61mm d2Ø: 10,5mm / dØ: 15mm / DØ: 19mm / L1: 24mm / L: 61mm d2Ø: 13mm / dØ: 15mm / DØ: 19mm / L1: 24mm / L: 61mm d2Ø: 15mm / dØ: 15mm / DØ: 19,4mm / L1: 24mm / L: 63mm d2Ø: 17mm / dØ: 15mm / DØ: 19mm / L1: 24mm / L: 61mm
Rohrkabelschuhe 150 mm² AWG -       d2Ø: 10,5mm / dØ: 16,7mm / DØ: 21mm / L1: 36mm / L: 71mm d2Ø: 13mm / dØ: 16,7mm / DØ: 21mm / L1: 26mm / L: 71mm - d2Ø: 17mm / dØ: 18,5mm / DØ: 23mm / L1: 30mm / L: 79mm
