Kippschalter - Elektrische Verbindungen mühelos steuern
Kippschalter sind ein unscheinbarer, aber unverzichtbarer Bestandteil unseres Alltags. Ob in Haushaltsgeräten, Autos oder industriellen Anlagen – überall begegnen uns diese kleinen Helfer, die mit einem einfachen Kippen elektrische Verbindungen herstellen oder trennen.
- Was ist ein Kippschalter?
- Vorteile der Kippschalter
- Wie funktionieren Kippschalter und Kipptaster?
- Welche Typen von Kippschaltern gibt es?
- Wo werden Kippschalter eingesetzt?
- Wie werden Kippschalter montiert?
- Welche Auswahlkriterien sind beim Kippschalter zu beachten?
- Welche Kippschalter sind bei IT-Tronics verfügbar?
In diesem Ratgeber zeigen wir, wie Kippschalter funktionieren, ihre verschiedenen Typen, auf was man beim Kauf achten muss und wie einfach sie zu montieren sind. Entdecken Sie, wie viel Technik in einem so kleinen Bauteil steckt!
Was ist ein Kippschalter?
Ein Kippschalter, auch Kipphebelschalter genannt, ist ein mechanisches Bauteil, das verwendet wird, um elektrische Stromkreise zu öffnen oder zu schließen. Die Funktionsweise erklärt sich mit dem Namen: Durch das Kippen eines Hebels oder Schalters wird eine Verbindung hergestellt oder unterbrochen, wodurch der Stromfluss gesteuert wird.
Technisch ähneln sich Kippschalter und Wippschalter stark und werden gerne als Synonym verwendet. Zu verwechseln ähnlich sind jedoch nicht, auch wenn sie vieles gemeinsam haben: Beide nutzen meist Federkraft, um den Schalter in Position zu halten oder zurückzusetzen, und funktionieren durch mechanische Bewegungen, die elektrische Verbindungen herstellen oder unterbrechen.
Der Hauptunterschied liegt in der Bedienung: Kippschalter verwenden einen Hebel, während Wippschalter durch Kippen der Wippe betätigt werden. Bei beiden Schalter Typen handelt es sich um klassische Ein-Aus-Schalter.
Bei Kippschaltern, die in der gewählten Position verbleiben, spricht man von rastenden Kippschaltern. Auch beim Kippschalter gibt es das passende Pendant - den tastenden Kippschalter, auch Kipptaster genannt. Beim Kipptaster springt der Hebel in die Ausgangsposition zurück.
Je nach Ausführung und Verwendungszweck können das Innenleben und die Verkleidung von Kippschaltern erheblich variieren. Kippschalter können einpolig oder zweipolig sein, was die Art und Anzahl der internen Komponenten beeinflusst.
Vorteile der Kippschalter
Kippschalter bieten eine Vielzahl von Vorteilen, die sie zu einer beliebten Wahl in vielen Anwendungen machen. Ihre Benutzerfreundlichkeit, Zuverlässigkeit und vielseitige Einsetzbarkeit sind nur einige der Merkmale, die sie auszeichnen.
| Vorteile von Kippschaltern | |
| Einfache Bedienung | Kippschalter sind benutzerfreundlich und erfordern keine speziellen Kenntnisse. Durch das einfache Kippen des Hebels kann der Benutzer den Stromkreis problemlos ein- oder ausschalten. |
| Zuverlässigkeit | Kippschalter sind mechanisch stabil und bieten eine hohe Zuverlässigkeit. Ihre robuste Bauweise macht sie widerstandsfähig gegenüber physischen Belastungen und Umwelteinflüssen, wodurch sie eine lange Lebensdauer haben. |
| Vielseitigkeit | Kippschalter gibt es in vielen verschiedenen Ausführungen, die für eine Vielzahl von Anwendungen geeignet sind. Sie können für unterschiedliche Spannungen und Stromstärken ausgelegt sein und sind in verschiedenen Größen und Formen erhältlich, um unterschiedlichen Anforderungen gerecht zu werden. |
| Langlebigkeit | Dank ihres grundsätzlich einfachen Aufbaus sind Kippschalter sehr langlebig. |
Wie funktionieren Kippschalter und Kipptaster?
Ein Kippschalter besteht aus einem Gehäuse, einem Hebel (auch Kipphalter genannt), internen Kontakten und einer Federmechanik. Der aus dem Gehäuse ragende Hebel kann in verschiedene Positionen geschoben werden, typischerweise Ein (an) und Aus (aus).
Wenn der Benutzer den Hebel kippt, bewegt sich dieser zwischen den Positionen Ein und Aus. Im Inneren des Schalters bewirkt die Hebelbewegung eine Verschiebung der internen Kontakte. In der Position „Ein“ schließen die Kontakte den Stromkreis, sodass elektrischer Strom fließen kann. In der Position „Aus“ öffnen die Kontakte den Stromkreis, wodurch der Stromfluss unterbrochen wird.
Eine Federmechanik sorgt dafür, dass der Hebel in der gewählten Position bleibt oder bei Bedarf in die Ausgangsposition zurückspringt, je nachdem ob es sich um einen Kippschalter oder Kipptaster handelt.
Funktion des Kippschalters
Bei Kippschaltern mit rastenden Kontakten für zwei Stromkreise gibt es zwei mögliche Ausführungen:
- Umschalter: Bei dieser Variante rastet der Kontakt entweder im ersten oder im zweiten Stromkreis ein. Wenn ein Stromkreis eingeschaltet ist, wird der andere automatisch ausgeschaltet.
- Schalter mit mittlerer Aus-Stellung: Diese Schalter haben eine zusätzliche rastende Position in der Mitte, in der beide Stromkreise gleichzeitig ausgeschaltet sind. Dies ist nützlich für Anwendungen, bei denen beide Stromkreise gleichzeitig deaktiviert werden sollen.
Funktion des Kipptasters
Beim Kipptaster springt der Hebel in seine Ausgangsposition zurück. Tastende Kippschalter gibt es ebenfalls in zwei Varianten:
- Kippschalter (Kipptaster) mit zwei Positionen: Die Ausgangsposition nach dem Loslassen des Hebels ist die gegenüberliegende Stellung.
- Kippschalter (Kipptaster) mit drei Positionen: Die Ausgangsposition nach dem Loslassen des Hebels liegt in der Mitte.
Welche Typen von Kippschaltern gibt es?
Kippschalter gibt es in verschiedenen Ausführungen mit unterschiedlicher Funktionalität, Bauweise und Einsatzbereichen. Einpolige und zweipolige Kippschalter funktionieren als Ein-/Aus-Schalter, Umschalter oder Wechselschalter ermöglichen komplexere Steuerungsoptionen.
- 1-polige Kippschalter (SPST): Diese Schalter haben zwei Anschlüsse und steuern einen einfachen Stromkreis. Sie schalten lediglich Ein und Aus.
- 2-polige Kippschalter (DPST): Diese verfügen über vier Anschlüsse und können zwei separate Stromkreise gleichzeitig schalten.
- Wechselschalter (SPDT): Diese haben drei Anschlüsse und ermöglichen das Umschalten zwischen zwei verschiedenen Stromkreisen.
Kippschalter mit Licht stellen einen eigenen Typ unter den Kipphebelschaltern dar. Sie verfügen über integrierte LEDs oder Leuchten, die den Betriebszustand anzeigen, und bieten somit zusätzliche visuelle Rückmeldungen.
Wo werden Kippschalter eingesetzt?
Kippschalter sind äußerst vielseitig und flexibel einsetzbar, was sie in vielen Bereichen zur bevorzugten Wahl macht, um Stromkreise zu schließen oder zu unterbrechen. Nicht mit den Wippschaltern zu verwechseln, haben Kippschalter hauptsächlich in der Industrie ihr Zuhause. Durch ihre Benutzerfreundlichkeit, Zuverlässigkeit und vor allem Widerstandsfähigkeit können Kippschalter optimal in beispielsweise Schaltplatinen eingesetzt werden. Diese Kippschalter werden als Miniaturkippschalter oder Subminiaturkippschalter bezeichnet. Aber auch in der Elektronik und Telekommunikation, Nautik und Luftfahrt, bei speziellen Anforderungen sowie im Haushalt für den gewissen Nostalgie-Look finden Kippschalter Anwendung.
- Industrie: Kippschalter mit Hebel werden in industriellen Maschinen zur Steuerung verschiedener Betriebsmodi und zur Wartung eingesetzt. Sie sind Bestandteil von Sicherheitssystemen, um Maschinen schnell und sicher ein- oder auszuschalten. Bei der Wartung von Anlagen bieten sie eine einfache und zuverlässige Möglichkeit, Stromkreise zu steuern.
- Elektronik und Telekommunikation: Minikippschalter oder Subminiaturkippschalter werden auf Schaltplatinen bzw. Leiterplatten verwendet, um Platz zu sparen und dennoch zuverlässige Schaltfunktionen zu bieten. Zudem werden die Kippschalter mit Hebel in Netzwerkgeräten eingesetzt, um Verbindungen zu steuern und umzuschalten.
- Nautik und Luftfahrt: Kippschalter können zudem in Booten und Flugzeugen vielseitig eingesetzt werden. In Booten steuern sie Beleuchtung, Pumpen, elektronische Geräte und Motoren. In Flugzeugen finden sie Anwendung in Cockpit-Steuerungen, Sicherheitssystemen, Kommunikationsgeräten und Wartungssystemen.
- Spezialanwendungen: Es gibt Kippschalter mit Hebel, die speziell für den Einsatz bei Hoch- oder Niedrigspannung entwickelt wurden, um den spezifischen Anforderungen dieser Spannungsbereiche gerecht zu werden. In Umgebungen, die Feuchtigkeit oder Spritzwasser ausgesetzt sind, kommen wasserdichte Kippschalter zum Einsatz, um die Sicherheit und Funktionalität zu gewährleisten.
Auch im Haushalt finden Kippschalter ihre Verwendung. Lampen, Ventilatoren und Küchengeräte können mit ihnen einfach gesteuert werden und verleihen den DIY-Projekten einen klassischen, retro-inspirierten Look. Die einfache Bedienung und das charakteristische Klicken der Kippschalter wecken Erinnerungen an frühere Zeiten und machen sie zu einer bevorzugten Wahl für Heimwerker und Liebhaber von Vintage-Technik.
Wie werden Kippschalter montiert?
Die Montage von Kippschaltern ist relativ einfach und erfolgt in mehreren Schritten:
- Vorbereitung: Zunächst wird ein Loch in das Montagepanel oder Gehäuse gebohrt, das groß genug ist, um den Kippschalter aufzunehmen. Die Größe des Lochs richtet sich nach den Abmessungen des Schalters, die in der Bedienungsanleitung angegeben sind.
- Einsetzen des Schalters: Der Kippschalter wird von der Vorderseite des Panels in das vorbereitete Loch eingesetzt. Achten Sie darauf, dass er fest und sicher sitzt. Viele Kippschalter verfügen über eine Mutter oder eine Sicherungsscheibe, die auf der Rückseite des Panels angebracht wird, um den Schalter zu fixieren. Ziehen Sie diese fest, um den Schalter zu sichern.
- Elektrische Anschlüsse: Verbinden Sie die Drähte mit den Anschlüssen des Kippschalters. Hierfür können Schraubklemmen, Lötstellen oder Steckverbinder verwendet werden, je nach Design des Schalters. Stellen Sie sicher, dass alle Verbindungen gut isoliert sind, um Kurzschlüsse und elektrische Gefahren zu vermeiden. Isolierband oder Schrumpfschläuche können hierfür verwendet werden.
- Testen des Schalters: Nachdem der Schalter montiert und angeschlossen ist, testen Sie seine Funktion, um sicherzustellen, dass er den Stromkreis ordnungsgemäß öffnet und schließt. Überprüfen Sie, ob alle Verbindungen sicher sind und keine losen Drähte oder Kontakte vorhanden sind.
- Abschlussarbeiten: Falls vorhanden, bringen Sie die Verkleidung oder Abdeckung des Kippschalters an, um eine ästhetische und schützende Oberfläche zu schaffen.
- Endkontrolle: Führen Sie eine abschließende Kontrolle durch, um sicherzustellen, dass der Kippschalter sicher montiert ist und ordnungsgemäß funktioniert.
Kippschalter haben mechanische Teile, die mit der Zeit verschleißen können. Regelmäßige Wartung und Überprüfung sind wichtig, um die Leistung sicherzustellen und abgenutzte Teile auszutauschen.
Welche Auswahlkriterien sind beim Kippschalter zu beachten?
Bei der Auswahl eines Kippschalters sollten mehrere wichtige Kriterien berücksichtigt werden, um sicherzustellen, dass der Schalter den Anforderungen der spezifischen Anwendung entspricht. Das Beachten dieser Faktoren wirkt sich auf die Leistung, Sicherheit und Lebensdauer des Schalters aus.
| Auswahlkriterien für Kippschalter | |
| Strom- und Spannungswerte | Der Kippschalter muss für die maximale Stromstärke ausgelegt sein, die in der Anwendung fließen wird. Dies reicht typischerweise von 0,02 Ampere bis zu 30 Ampere. Die Betriebsspannung des Kippschalters sollte den Anforderungen entsprechen, sei es für Niederspannungsanwendungen (12-60 Volt Gleichspannung) oder Hochspannungsanwendungen (20-250 Volt Wechselspannung). |
| Polzahl und Schaltstellungen | Einpolige Kippschalter steuern einen Stromkreis, während mehrpolige Schalter mehrere Stromkreise gleichzeitig steuern können. Überlegen Sie, ob der Schalter nur eine Ein-/Aus-Funktion benötigt oder zusätzliche Schaltstellungen wie Umschaltung (Wechselschalter) erfordert. |
| Größe und Bauform | Der Kippschalter muss physisch in den vorgesehenen Einbauraum passen. Achten Sie darauf, ob der Kippschalter für die vorgesehene Einbauart geeignet ist, sei es für Panelmontage, Leiterplattenmontage oder andere Befestigungsarten. |
| Anschlussart | Um Kippschalter anzuschließen gibt es mehrere Möglichkeiten. Lötösen und Lötpins schaffen eine dauerhafte elektrische Verbindung, Flachstecker sind schnell installiert und lassen sich gegebenenfalls wieder demontieren. |
| Mechanische Robustheit und Lebensdauer | Der Kippschalter sollte aus robusten Materialien bestehen, die den Anforderungen der Umgebung standhalten. Achten Sie auf die maximale Anzahl der Schaltzyklen, die der Kippschalter zuverlässig bewältigen kann. Höhere Zyklenzahlen sind besonders wichtig für Anwendungen mit häufiger Betätigung. |
| Umweltbedingungen | Der Kippschalter sollte für die Temperaturbereiche geeignet sein, in denen er eingesetzt wird, insbesondere in extremen Umgebungen. Für Anwendungen in feuchten oder nassen Umgebungen sind wasserdichte Kippschalter erforderlich. |
| Zusätzliche Funktionen | Kippschalter mit integrierten LEDs oder Leuchten bieten visuelle Rückmeldungen über den Betriebszustand. Bestimmen Sie, ob der Schalter nur während des Drückens (tastend) oder in einer festen Position (rastend) bleiben soll. |
Welche Kippschalter sind bei IT-Tronics verfügbar?
Kippschalter von IT-Tronics decken mit dem kompakten Außenmaß 45 mm x 18 mm x 23 mm und einem Einbaumaß mit einem Durchmesser von 12 mm ein breites Spektrum an Anwendungen ab. Ob in der Industrie, im Fahrzeugbau, dem Bootsbau, der Luftfahrt, oder bei Ihren DIY-Projekten zuhause - mit hochwertigen Lumonic Kippschaltern von IT-Tronics treffen Sie eine gute Wahl.
Strom und Spannung
Kippschalter von IT-Tronics schalten Ströme von 0,04 Ampere bis 15 Ampere. Bei den Spannungen sind sie für Bereiche von 12 bis 60 Volt Gleichspannung und von 20 bis 250 Volt Wechselspannung ausgelegt.

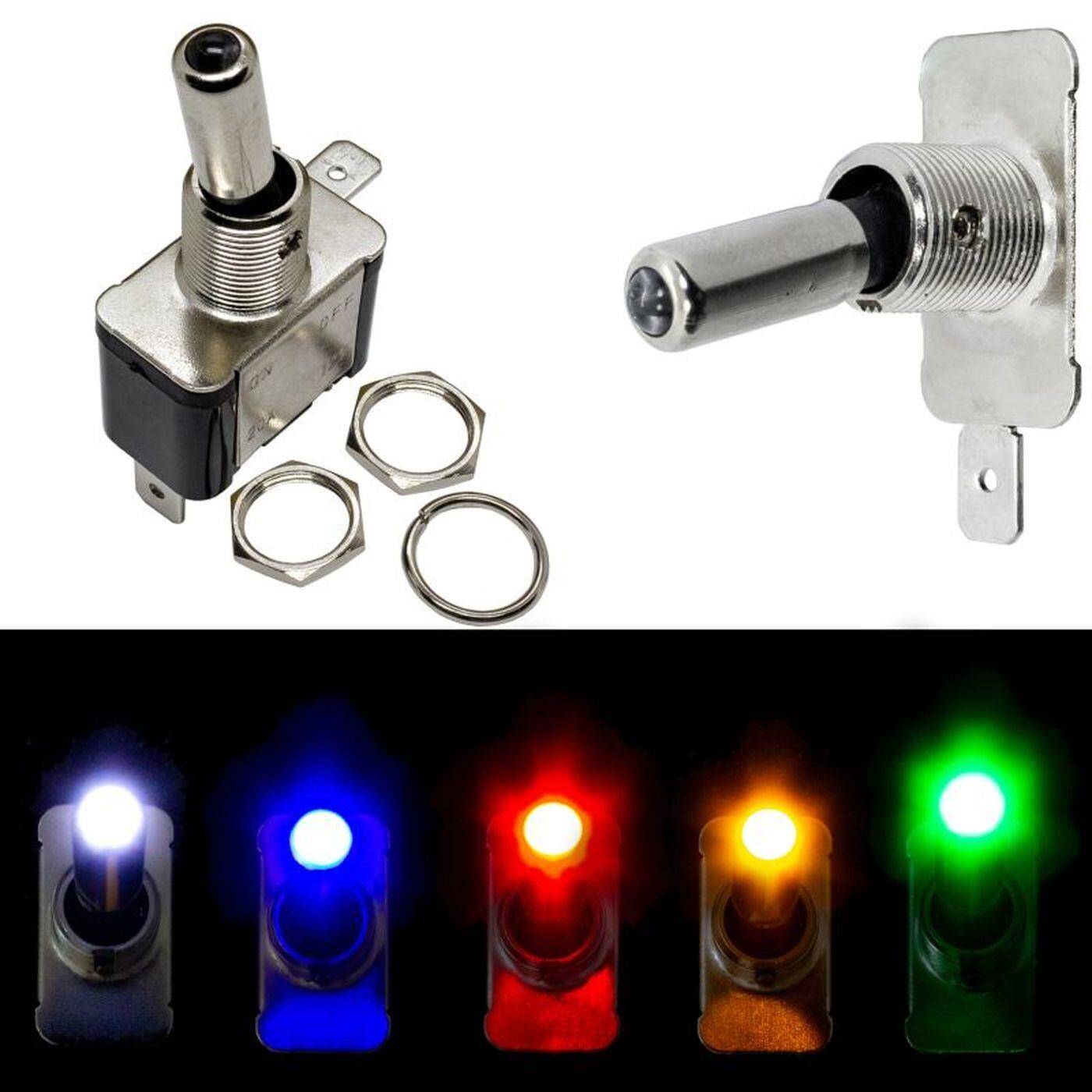

Kippschalter mit Licht
Die Beleuchtung der Kippschalter strahlt in diversen Farben wie Rot, Gelb, Grün, Blau und Weiß und setzt ein klares Zeichen. Mit dem aktivierten Licht zeigt der Kippschalter den Betriebsstatus an.

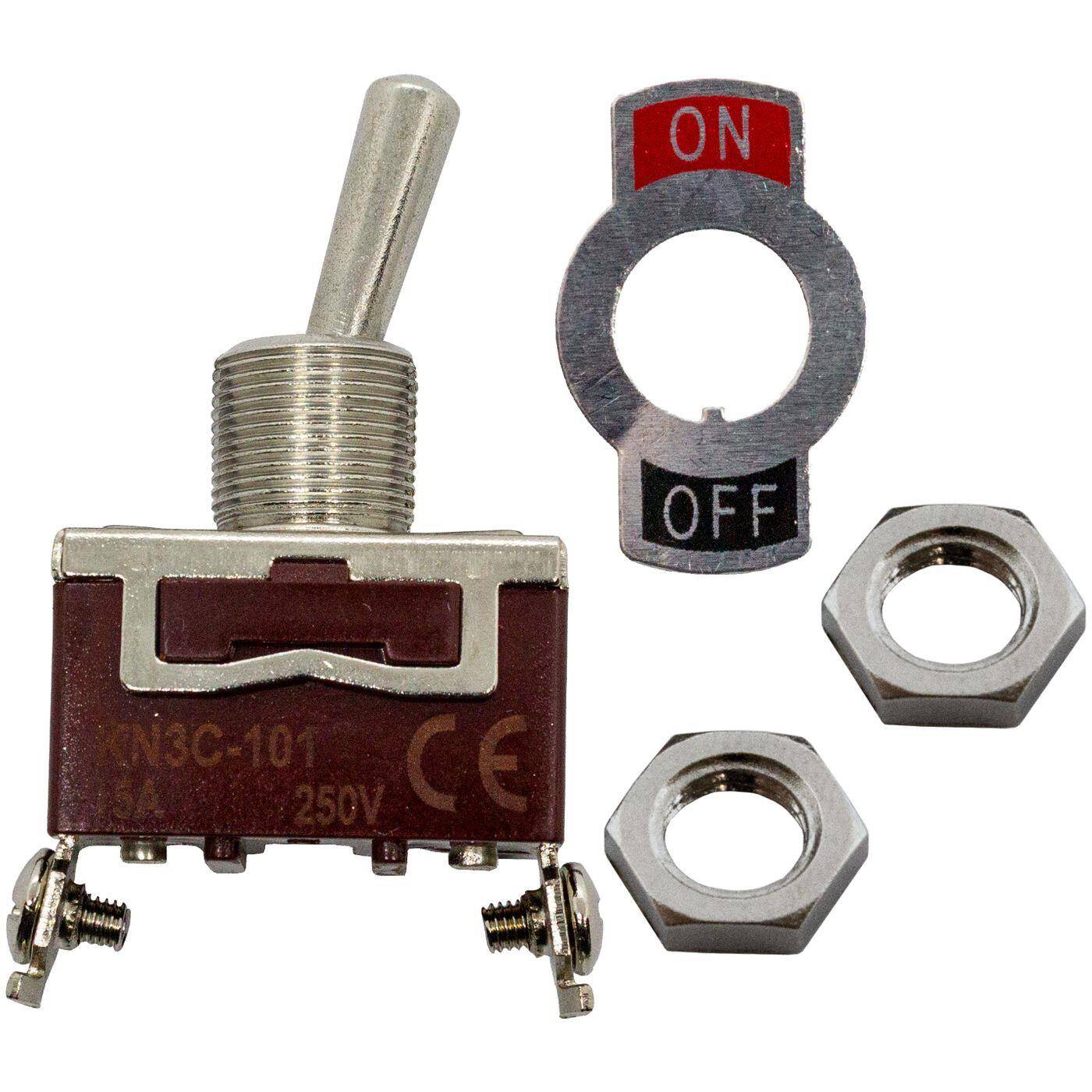

Retro Kippschalter
Der Retro Kippschalter ist mit einer ON/OFF Markierung versehen, die an frühere Tage erinnert. Sie lassen sich besonders gut in Umgebungen integrieren, wo ein Hauch Nostalgie und Retro Chic gefragt ist.
Die qualitativ hochwertigen Lumonic Kippschalter aus Edelstahl verfügen über Kupferkontakte, die für hervorragende Leitfähigkeit und Langlebigkeit sorgen. Mit den leicht montierbaren Kippschaltern mit Flachstecker treffen Sie immer eine gute Wahl.
