Nagelschellen

Nagelschellen - Die kleinen Kabelklemmen zur Kabelbefestigung

Nagelschellen spielen eine unverzichtbare Rolle im Kabelmanagement, indem sie für eine ordentliche und sichere Verlegung elektrischer Leitungen und Datenkabeln sorgen und wesentlich zur Langlebigkeit und Zuverlässigkeit elektrischer Systeme beitragen. Verfügbar in verschiedenen Größen und Materialien, bieten Nagelschellen vielseitige Einsatzmöglichkeiten sowohl in Wohngebäuden als auch in industriellen Anlagen. Im Folgenden erkunden wir die Vielfalt der Nagelschellen, ihre Anwendungsbereiche und Vorteile und geben wertvolle Tipps zur Auswahl und Montage, um Ihr Kabelmanagement zu optimieren.

Nagelschellen schwarz

Was sind Nagelschellen?

Nagelschellen, eine Art der Kabelschellen, sind kleine, aber wesentliche Befestigungselemente, die in der Elektroinstallation und im Kabelmanagement weit verbreitet sind. Sie bestehen aus einem U-förmigen Körper, der das Kabel oder die Leitung umschließt, und einem Nagel, der zur Befestigung der Schelle an Wänden, Decken oder Fußböden dient. Nagelschellen sind so konzipiert, dass sie sich ideal für die Installation einzelner Kabel eignen. Ihre spezifische Gestaltung ermöglicht eine präzise und sichere Befestigung einzelner Kabel.

Der Hauptzweck von Nagelschellen ist es, Kabel sicher und ordentlich entlang von Oberflächen zu führen, sie vor Beschädigungen zu schützen und eine klare Struktur in elektrischen Verkabelungssystemen zu gewährleisten.

Wo werden Nagelschellen bevorzugt angewendet?

Nagelschellen bieten eine flexible Lösung für die Kabelverlegung, die sowohl in Aufputz- als auch in Unterputzinstallationen Anwendung findet. Diese Vielseitigkeit macht sie zu einer bevorzugten Befestigungsmethode für Elektriker und Heimwerker, um eine ordentliche und sichere Kabelführung zu gewährleisten, unabhängig von der Komplexität des Projekts oder der Beschaffenheit der Umgebung.

Aufputzmontage

Bei der Aufputzmontage werden Nagelschellen verwendet, um Kabel entlang der Oberfläche von Wänden, Decken oder Fußböden zu befestigen. Diese Methode ist besonders nützlich in Situationen, in denen Kabel nachträglich in einem Raum verlegt werden müssen, ohne in die Struktur der Wände oder Decken eingreifen zu können. Die Aufputzmontage eignet sich hervorragend für Werkstätten, Garagen, Kellerräume oder historische Gebäude, wo die Integrität der Wand erhalten bleiben muss.

Die Installation ist einfach: Der U-förmige Körper der Nagelschelle wird um das Kabel gelegt, und mit dem vormontierten Nagel wird die Schelle direkt in die Wand, Decke oder den Boden getrieben. Diese Methode sorgt für eine schnelle und effiziente Befestigung der Kabel, hält sie von Laufwegen fern und schützt sie vor Beschädigungen durch äußere Einflüsse.

Unterputzmontage

Die Unterputzmontage ist eine weitere gängige Anwendung für Nagelschellen, besonders in Neubauten oder bei Renovierungen, wo Kabel innerhalb der Wände, Decken oder unter dem Bodenbelag versteckt verlegt werden sollen. Diese Methode trägt zu einer sauberen und ästhetisch ansprechenden Umgebung bei, da die Kabel später nicht mehr sichtbar sind.

Bei dieser Installationsart werden die Kabel zunächst entlang der vorgesehenen Route gelegt. Anschließend werden Nagelschellen in regelmäßigen Abständen angebracht, um die Kabel sicher an der Wand oder Decke zu befestigen, bevor der Putz aufgetragen wird. Gegebenenfalls müssen zuvor entsprechend tiefe Schlitze für die Kabel erstellt werden. Diese Technik gewährleistet, dass die Kabel fest an ihrem Platz bleiben und nicht durch nachfolgende Bauarbeiten beschädigt werden.

Welche Vorteile bieten Nagelschellen gegenüber anderen Kabelbefestigungen und bei der Befestigung einzelner Kabel?

Nagelschellen sind aufgrund ihrer Sicherheit, Effizienz, Kosteneffektivität und Flexibilität ein unverzichtbares Hilfsmittel für die Kabelverlegung. Sie überbieten andere Befestigungsmethoden durch ihre einfache Handhabung und die Fähigkeit, eine sichere, geordnete und ästhetisch ansprechende Kabelinfrastruktur zu gewährleisten.

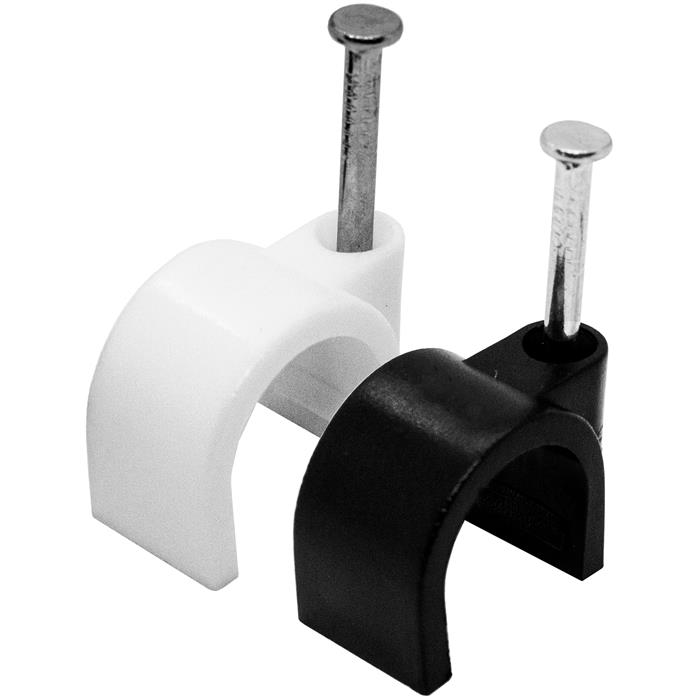

Nagelschellen schwarz und weiss
  • Einfachheit und Effizienz der Installation: Nagelschellen sind einfach zu installieren, was Zeit und Arbeit spart, besonders bei großen Projekten. Die vorinstallierten Nägel erfordern kein Vorbohren oder zusätzliches Befestigungsmaterial, was sie zu einer zeitsparenden Lösung macht.
  • Kosteneffizienz: Im Vergleich zu aufwändigeren Befestigungssystemen sind Nagelschellen eine kostengünstige Lösung. Sie bieten ein ausgezeichnetes Preis-Leistungs-Verhältnis, ohne bei Sicherheit oder Qualität Kompromisse einzugehen.
  • Flexibilität: Nagelschellen sind in verschiedenen Größen und Materialien erhältlich, was ihre Anwendung in einer Vielzahl von Projekten ermöglicht, von der häuslichen Elektroinstallation bis hin zu industriellen Anwendungen. Diese Vielseitigkeit ermöglicht es, die Schellen genau auf die spezifischen Anforderungen der Kabel und der Installationsumgebung abzustimmen.
  • Ästhetik: Für Aufputzinstallationen bieten Nagelschellen eine saubere und ordentliche Lösung, die das Erscheinungsbild der Installation verbessert. Sie ermöglichen eine geradlinige Führung der Kabel, die nicht nur funktionell, sondern auch ästhetisch ansprechend ist.

Nagelschellen, die in den Farben Schwarz und Weiß erhältlich sind, bieten neben ihrer funktionalen Bedeutung auch einen ästhetischen Vorteil. Diese Farboptionen ermöglichen eine diskrete oder passende Installation, abhängig von der Farbe der Oberfläche, an der die Kabel befestigt werden, oder vom Farbton der Kabel selbst.

Vorteile von Nagelschellen für Einzelkabelinstallationen

  • Präzise Befestigung: Nagelschellen bieten eine straffe und sichere Umklammerung für das Kabel, was besonders wichtig ist, um die Integrität der Kabelisolierung zu bewahren. Dies minimiert das Risiko von Beschädigungen, die zu elektrischen Fehlern oder Sicherheitsrisiken führen können.
  • Vermeidung von Kabelverdrehungen: Die Verwendung von Nagelschellen für einzelne Kabel hilft, die Kabel in einer bestimmten Ausrichtung zu halten, was besonders bei der Installation von Datenkabeln oder anderen Kabeltypen, bei denen die Signalintegrität wichtig ist, von Vorteil ist.
  • Einfache Identifizierung und Wartung: Die Installation einzelner Kabel mit eigenen Schellen erleichtert die Identifizierung und Wartung der Kabel. Bei einem Defekt oder der Notwendigkeit eines Austauschs kann das betreffende Kabel leicht gefunden und bearbeitet werden, ohne andere Kabelinstallationen zu stören.
  • Optimale Luftzirkulation: Die individuelle Befestigung von Kabeln ermöglicht eine bessere Luftzirkulation um jedes Kabel, was zur Vermeidung von Überhitzung beiträgt. Dies ist besonders wichtig in Umgebungen mit hoher elektrischer Last oder bei Kabeln, die zu Wärmebildung neigen.

Wie wählt man die richtige Nagelschelle aus?

Die Auswahl der passenden Nagelschelle ist entscheidend für die Sicherheit, Effizienz und Langlebigkeit elektrischer Installationen. Verschiedene Faktoren müssen berücksichtigt werden, um sicherzustellen, dass die Schellen den Anforderungen der spezifischen Anwendung gerecht werden.

  • Kabelgröße: Das wichtigste Kriterium ist die Größe der Nagelschelle, die zum Durchmesser der zu befestigenden Kabel oder Leitungen passen muss. Eine zu kleine Schelle kann das Kabel beschädigen oder zu stark einschnüren, während eine zu große Schelle keinen sicheren Halt bietet. Es ist wichtig, Schellen zu wählen, die genau auf die Größe der Kabel abgestimmt sind.
  • Farbe: Nagelschellen in Schwarz und Weiß bieten nicht nur praktische Lösungen für die Kabelverlegung, sondern auch die Möglichkeit, die Installationen ästhetisch ansprechend und funktional zu gestalten. Durch die sorgfältige Auswahl der Farbe können Installateure und Heimwerker sicherstellen, dass ihre Kabelmanagementlösungen sowohl effektiv als auch visuell zufriedenstellend sind.
  • Oberfläche: Die Art der Oberfläche, an der die Nagelschelle befestigt wird, beeinflusst die Wahl des Materials und des Designs der Schelle. Für harte Oberflächen wie Beton sind robuste Nagelschellen mit starken Nägeln erforderlich, während für weichere Materialien wie Holz auch Schellen mit weniger robusten Nägeln verwendet werden können.
  • Umgebungsbedingungen: Die Umgebungsbedingungen, in denen die Schellen eingesetzt werden, spielen eine wichtige Rolle bei der Auswahl. In feuchten oder korrosiven Umgebungen sind Schellen aus rostfreiem Stahl oder speziell beschichtete Produkte vorzuziehen, um eine lange Lebensdauer zu gewährleisten. Für elektrisch leitfähige Umgebungen sollten isolierte oder nicht leitende Schellen verwendet werden, um Kurzschlüsse oder elektromagnetische Interferenzen zu vermeiden.
Nagelschelle weiss

Wie werden Nagelschellen richtig installiert? Eine Schritt-für-Schritt-Anleitung

Es ist wichtig, Nagelschellen in angemessenen Abständen zu platzieren, die richtige Größe und Art der Schellen für die spezifischen Kabel und Montageflächen auszuwählen und die Schellen fest, aber ohne das Kabel zu beschädigen, anzubringen. Eine durchdachte Installation von Nagelschellen trägt maßgeblich zur Sicherheit, Funktionalität und Ästhetik der elektrischen Installation bei.

Hier ist eine einfache Anleitung, die Sie durch den Prozess führt:

Schritt-für-Schritt-Anleitung zur Montage:

  1. Planung der Kabelroute: Bestimmen Sie zunächst die Route, die Ihre Kabel nehmen sollen. Berücksichtigen Sie dabei den kürzesten und sichersten Weg, um Stolperfallen und mögliche Beschädigungen zu vermeiden.
  2. Auswahl der richtigen Nagelschellen: Wählen Sie Nagelschellen aus, die zur Größe Ihrer Kabel passen. Achten Sie auch auf die Farbe der Schellen, falls diese ästhetische Bedeutung hat.
  3. Markierung der Befestigungspunkte: Markieren Sie entlang der geplanten Route in regelmäßigen Abständen die Punkte, an denen die Schellen befestigt werden sollen. Die Abstände sollten je nach Kabelgewicht und -typ variieren, üblicherweise zwischen 30 cm und 50 cm.
  4. Anbringen der ersten Schelle: Halten Sie die erste Nagelschelle an der Markierung fest und treiben Sie den Nagel in die Wand oder Oberfläche. Achten Sie darauf, dass die Schelle fest sitzt, aber das Kabel nicht beschädigt.
  5. Verlegen des Kabels: Legen Sie das Kabel in die geöffnete Schelle ein, bevor Sie den Nagel vollständig einschlagen. Dies stellt sicher, dass das Kabel sicher gehalten wird, ohne es zu überdehnen oder zu quetschen.
  6. Befestigung weiterer Schellen: Wiederholen Sie den Prozess entlang der gesamten Kabelroute, wobei Sie darauf achten, dass die Kabel straff, aber nicht gespannt verlegt werden.
  7. Abschlussprüfung: Überprüfen Sie nach der Installation, ob alle Schellen fest sind und das Kabel ordentlich entlang der geplanten Route verläuft. Stellen Sie sicher, dass es keine scharfen Biegungen oder Knicke im Kabel gibt.

Tipps zur Fehlervermeidung:

  • Zu fester Sitz der Schellen: Das Überstraffen der Schellen kann die Kabelisolierung beschädigen und das Risiko eines Kabelbruchs erhöhen. Stellen Sie sicher, dass die Schellen fest sind, aber das Kabel nicht quetschen.
  • Unregelmäßige Abstände zwischen Schellen: Zu weite Abstände können dazu führen, dass das Kabel durchhängt, während zu enge Abstände Materialverschwendung bedeuten und die Installation unnötig verkomplizieren. Halten Sie sich an die empfohlenen Abstände für Ihren Kabeltyp.
  • Falsche Auswahl der Nagelschellen: Die Verwendung von Schellen, die nicht zur Kabelgröße oder zum Montageuntergrund passen, kann zu einer unsicheren Befestigung führen. Wählen Sie immer die passende Größe und den Typ der Schelle für Ihr Projekt.
  • Unsachgemäße Befestigung: Nagelschellen, die nicht vollständig oder gerade in die Oberfläche getrieben wurden, können sich mit der Zeit lockern. Verwenden Sie einen Hammer, um die Nägel vollständig einzutreiben, und achten Sie darauf, dass die Schellen richtig ausgerichtet sind.

Die Beachtung dieser Anleitung und Tipps hilft, eine sichere und ordentliche Kabelverlegung zu gewährleisten. Die richtige Installation von Nagelschellen ist nicht nur für die Ästhetik wichtig, sondern auch für die Sicherheit und Langlebigkeit Ihrer elektrischen Installationen.

Welche Nagelschelle für welches Kabel?

Die Auswahl der richtigen Nagelschelle für ein bestimmtes Kabel hängt hauptsächlich vom Außendurchmesser des Kabels ab. Hier sind einige allgemeine Richtlinien, welche Nagelschelle für verschiedene Kabeltypen geeignet sein könnte:

Einzeladern und dünne Kabel (z.B. Telefonkabel, dünne Netzwerkkabel)

  • Kabeldurchmesser: Bis zu 5 mm
  • Empfohlene Nagelschelle: Kleinere Schellen mit einem Durchmesserbereich von ca. 4 bis 6 mm.

Dickere Elektrokabel (z.B. 5x2,5 mm² NYM-J)

  • Kabeldurchmesser: Ca. 12 bis 15 mm
  • Empfohlene Nagelschelle: Größere Schellen, die für Kabeldurchmesser von etwa 12 bis 16 mm ausgelegt sind.

Mehradrige Kabel und Bündel von Netzwerkkabeln

  • Kabeldurchmesser: Kann stark variieren, oft über 15 mm
  • Empfohlene Nagelschelle: Größere Schellen oder spezielle Kabelschellen für breite Durchmesserbereiche, etwa 16 mm und darüber.

Koaxialkabel (für TV oder Internet)

  • Kabeldurchmesser: Variiert, häufig um 6 bis 8 mm
  • Empfohlene Nagelschelle: Schellen spezifisch für Koaxialkabel, typischerweise in Größen für 6 bis 10 mm Durchmesser.

Standard-Elektrokabel (z.B. 3x1,5 mm² NYM-J)

  • Kabeldurchmesser: Ca. 9 bis 11 mm
  • Empfohlene Nagelschelle: Schellen für mittlere Kabelgrößen, spezifiziert für Durchmesser von ca. 8 bis 12 mm.

Wichtige Tipps:

  • Messung: Messen Sie immer den Außendurchmesser des Kabels, um die passende Schellengröße zu bestimmen.
  • Material und Umgebung: Berücksichtigen Sie das Material der Nagelschellen (Kunststoff oder Metall) und den Einsatzort (innen oder außen, trocken oder feucht), um die Langlebigkeit und Sicherheit der Installation zu gewährleisten.
  • Nagellänge und -stärke: Achten Sie auch auf die Länge und Stärke des Nagels, insbesondere wenn die Schellen in harten Untergründen wie Beton oder Ziegel befestigt werden sollen. Der Nagel muss lang und stark genug sein, um einen sicheren Halt zu gewährleisten.
  • Farbe: Nagelschellen sind in Schwarz und Weiß verfügbar, sodass sie entweder unauffällig bleiben oder zur Wandfarbe passen können. Wählen Sie die Farbe basierend auf dem gewünschten ästhetischen Ergebnis.
  • Kabeltyp: Beachten Sie den Typ und die Empfindlichkeit des Kabels. Dünnere oder empfindlichere Kabel benötigen eine sorgfältigere Handhabung, um Beschädigungen zu vermeiden.

Kabeldurchmesser Tabelle zur Bestimmung der Nagelschellengröße

Um die passende Größe der Nagelschelle für unterschiedliche Kabeltypen zu bestimmen, hilft die Kabeldurchmesser Tabelle, die die Kabelquerschnitte und die entsprechenden Kabeldurchmesser auflistet:

Kabelquerschnitt Kabeldurchmesser in mm nach Kabeltyp
  NYM-J NYY-J H07RN-F
1x10 8,4-9,5 10,0-10,5 -
1x16 9,9-11,0 11,0-12,0 -
3x1,5 9,1-10,5 12,0-12-5 8,0-10,4
3x2,5 10,4-11,0 13,0 9,6-12,4
3x4 11,9-13,0 15,0-16,0 12,7-16,2
3x6 13,4-15,0 16,0-17,0 14,1-18,0
3x10 - 18,0-19,0 19,1-24,2
4x1,5 9,8-11,0 13,0-13,5 9,0-11,6
4x2,5 11,3-12,5 14,0-14,5 10,7-13,8
4x4 13,8-14,5 16,0-17,5 14,0-17,9
4x6 15,1-16,5 17,0-18,0 15,7-20,0
4x10 17,9-18,5 19,0-20,0 20,9-26,5
4x16 22,0-23,5 22,0-23,0 23,8-30,1
4x25 26,9-28,5 28,0 28,9-36,6
4x35 - 26,0-30,0 32,5-41,1
4x50 - 30,0-35,0 37,7-47,5
4x70 - 34,0-40,0 42,7-54,0
5x1,5 10,8-12,0 14,0-15,0 9,8-12,7
5x2,5 12,2-13,5 15,0-16,0 11,9-15,3
5x4 14,9-15,5 16,5-17,0 15,6-16,9
5x6 16,3-18,0 19,0 17,5-22,2
5x10 19,5-20,0 21,0 22,9-29,1
5x16 24,4-26,0 24,0 26,4-33,3
5x25 29,4-31,5 - 32,0-40,4
7x1,5 11,5-13,0 15,0-16,0 14,0-17,5

Welche Nagelschelle für ein 3x1,5 Kabel? Für ein Kabel mit der Bezeichnung 3x1,5, das drei Adern mit jeweils einem Querschnitt von 1,5 Quadratmillimetern hat, ist eine Nagelschelle erforderlich, die groß genug ist, um das Kabel sicher und ohne Druck zu fixieren. Typischerweise liegt der Außendurchmesser eines solchen Kabels, abhängig von der Isolierung, zwischen 9 und 11 Millimetern.
