Schlaganker

Schlaganker - Die schnelle und sichere Befestigung

Schlaganker sind eine hervorragende Möglichkeit, um schwere oder sperrige Objekte schnell und sicher an Wänden, Decken oder Böden zu befestigen. Sie eignen sich für den Einsatz in einer Vielzahl von Anwendungen im Bauwesen, in vielen Industriezweigen sowie im privaten Bereich.

Schlaganker

Der Vorteil von Einschlagankern gegenüber herkömmlichen Dübeln besteht darin, dass sie durch ihre spezielle Konstruktion ein höheres Maß an Stabilität, speziell zur Verankerung in Beton, bieten. Die Verwendung eines Schlagankers ermöglicht es Ihnen somit auch schwerere Lasten ohne Bedenken in Betonwänden, Betondecken und Betonböden zu montieren.

Ein weiterer großer Pluspunkt ist die einfache Handhabung: Im Gegensatz zu komplizierten Montagesystemen benötigt man bei einem Schlaganker nur einen Bohrer sowie das passende Werkzeug zum Einschlagen des Ankertyps - und schon kann die Installation beginnen!

Das Praktische am Schlaganker: Schlaganker sind für sämtliche Schrauben und Gewindestangen mit metrischem Gewinde geeignet. Durch ihre geringe Setztiefe wird die Bohrzeit wesentlich reduziert und eine effiziente Montage ermöglicht.

Welche Einschlaganker sind bei IT-Tronics erhältlich?

Bei IT-Tronics bieten wir eine breite Auswahl an hochwertigen Schlagankern, die für unterschiedliche Anwendungen geeignet sind. Unsere Produktpalette umfasst Einschlaganker in verschiedenen Größen und aus unterschiedlichen Materialien. Die Schlaganker zeichnen sich durch eine hohe Qualität aus.

Dadurch können Sie sicher sein, dass unsere Einschlagdübel höchsten Aufgaben gerecht werden und Ihnen langfristige Sicherheit bei der Befestigung Ihrer Gegenstände bieten.

Der Lumonic Schlaganker SDK-E besteht aus Edelstahl und ist für den Einsatz in ungerissenem Beton mit einer Festigkeit von C20/25 bis C50/60 geeignet. Verfügbar ist der wegkontrolliert spreizende Einschlagdübel SDK-E in den Größen: M6, M8, M10, M12 und M16.

Schlaganker aus Edelstahl und verzinktem Stahl
EinschlagankerEinschlaganker

Der Einschlaganker Lumonic SAK und SDK-E, ein wegkontrolliert spreizender Dübel, eignet sich hervorragend zur Verankerung im ungerissenen Beton. Die ETA-Zulassung ETA-11/0163 für den Einschlaganker SAK belegen sowohl die Leistungsfähigkeit als auch die vielfältigen Anwendungsmöglichkeiten des Befestigungssystems.

Die Lumonic Einschlaganker, die Sie bei IT-Tronics kaufen können, bestehen aus verzinktem Stahl oder Edelstahl A4.

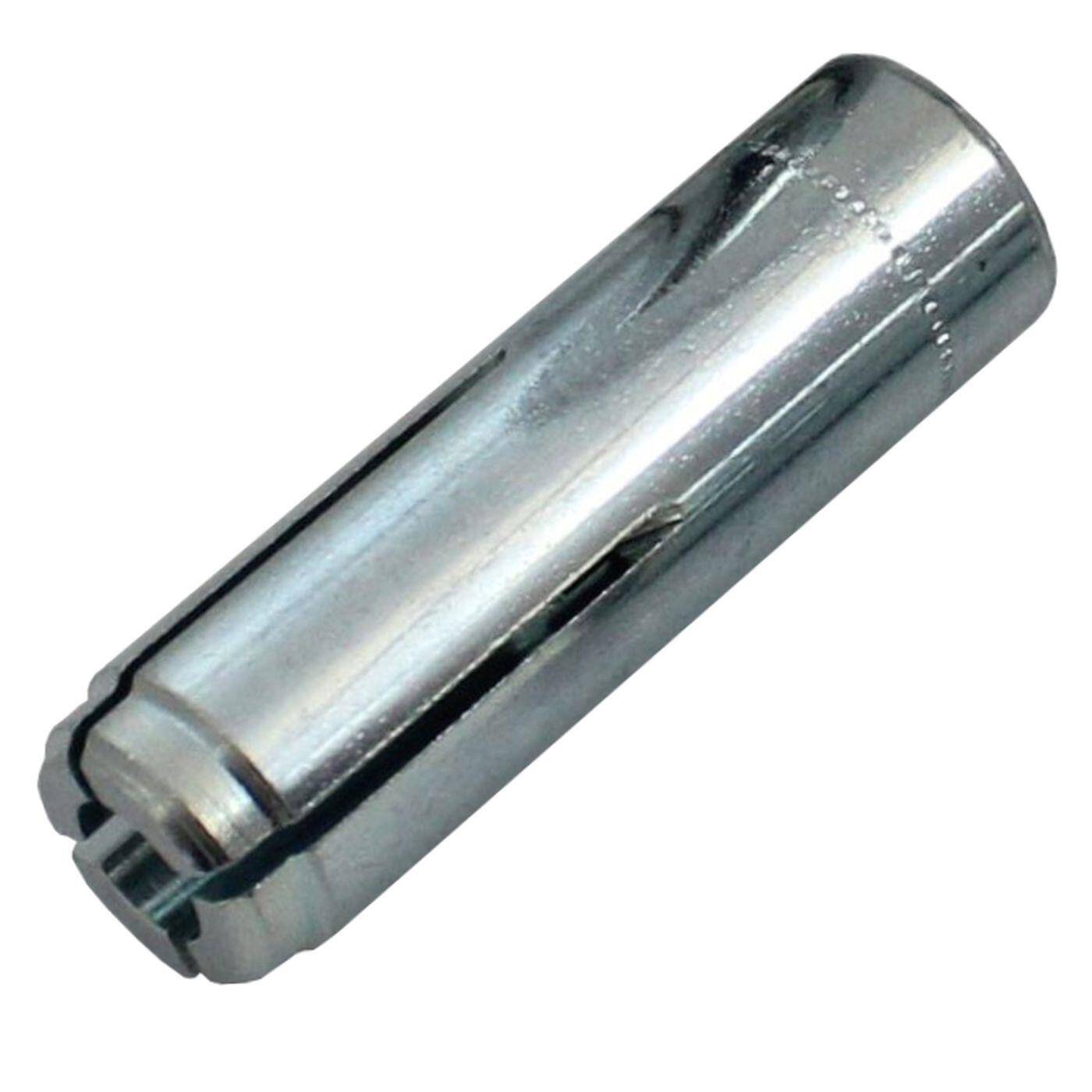

Lumonic Schlaganker SAKLumonic Schlaganker SAK

Der Lumonic Schlaganker SAK ist aus galvanisch verzinktem Stahl hergestellt und hat eine Zulassung für die Anwendung in ungerissenem Beton mit einer Betonfestigkeit von C20/25 bis C50/60. Der wegkontrolliert spreizende Einschlagdübel SAK ist in folgenden Größen erhältlich: M6, M8, M10, M12, M16 und M20.

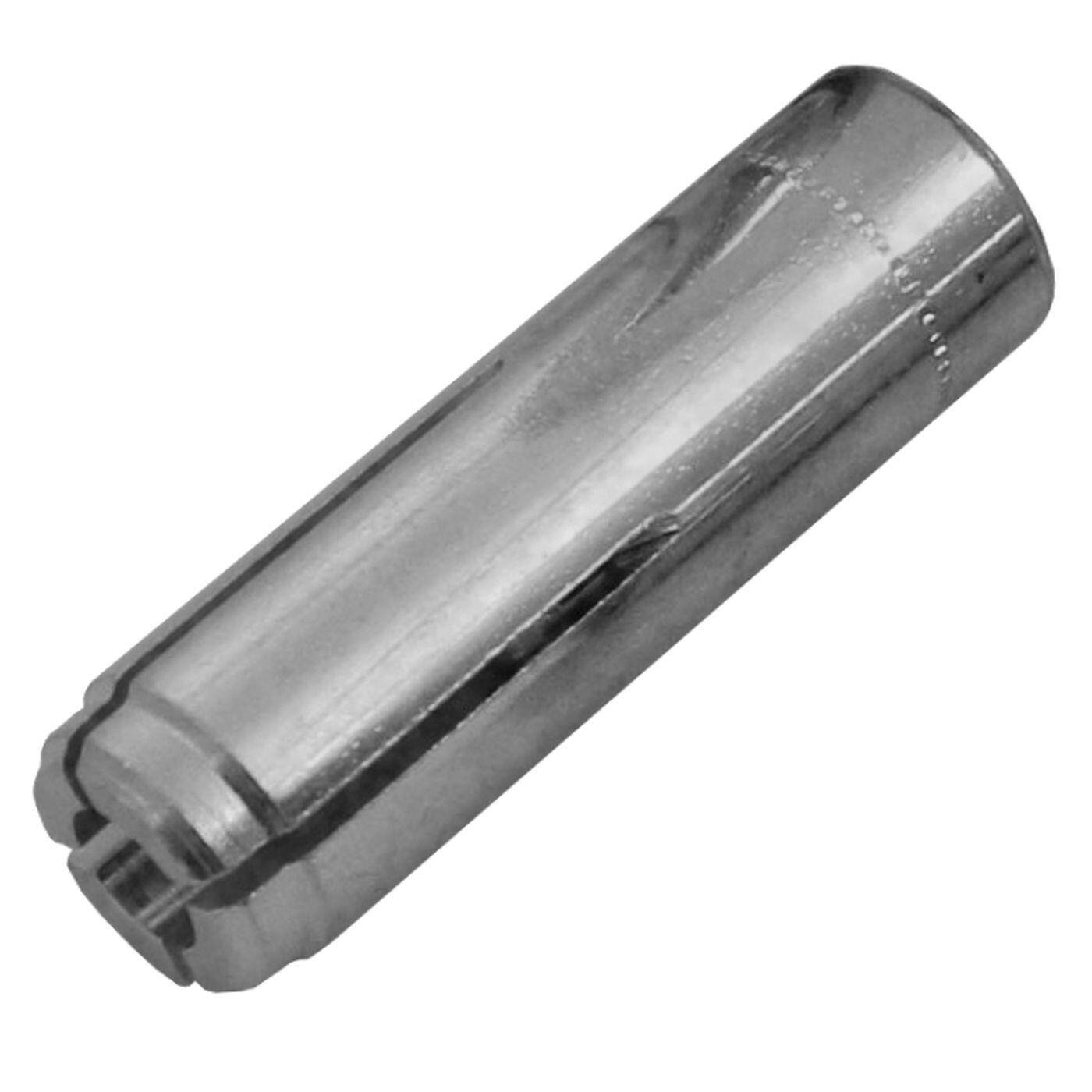

Lumonic Schlaganker SDK-E Lumonic Schlaganker SDK-E

Der Lumonic Schlaganker SDK-E besteht aus Edelstahl und ist für den Einsatz in ungerissenem Beton mit einer Festigkeit von C20/25 bis C50/60 geeignet. Verfügbar ist der wegkontrolliert spreizende Einschlagdübel SDK-E in den Größen: M6, M8, M10, M12 und M16.

Hinweis: Der Einschlaganker SDK-E ist nicht Bestandteil der Zulassung ETA-11/0163. Wenn Sie Fragen zu unseren Produkten haben oder Hilfe bei der Wahl des richtigen Schlagankers benötigen, stehen Ihnen unsere erfahrenen Mitarbeiter gerne zur Verfügung. Wir beraten Sie individuell und finden gemeinsam mit Ihnen die perfekte Lösung für Ihre Anwendung!

Schlaganker SAK und SDK-E - Wo finden sie Anwendung und was ist der Unterschied?

Schlaganker Anwendung

Die Anwendungsgebiete, Funktionsmerkmale und Funktionsweise der Einschlaganker SAK und SDK-E sind identisch. Nur das Material, aus dem die Schlaganker bestehen, unterscheidet sich. Zudem ist der Schlaganker SAK zusätzlich in der Größe M20 verfügbar.

Die Schlaganker SDK-E sowie SAK 6 und SAK 20 sind nicht Bestandteil der ETA-Zulassung.

Anwendungsgebiete: Die Schlaganker SAK und SDK-E sind beispielsweise geeignet zur Befestigung von Aufhängungen und Abhängungen, Rohrleitungen, Lüftungsrohren und Lüftungsleitungen, Schienen, Sprinkleranlagen, Konsolen, Stahlkonstruktionen, Gittern, Kabeltrassen sowie Toren und Fassaden oder abgehängten Deckenverkleidungen.

Funktionsmerkmale: Die Schlaganker sind für Schrauben und Gewindestangen mit metrischem Gewinde geeignet. Durch ihre geringe Setztiefe verkürzt sich die Bohrzeit. Besonders bei Serienbefestigungen mit gleicher Gewindestangenlänge ist das oberflächenbündige Setzen von Vorteil. Nach dem Einschlagen kann die Befestigung mehrfach entfernt werden, da der Anker im Bohrloch verbleibt. Geringe Setztiefe und die Mehrfachverwendung ermöglichen eine kostengünstige Montage.

Funktionsweise: Sobald der Schlaganker ins Bohrloch eingesetzt ist, kann die Spitze des Ankers mithilfe eines Setzwerkzeugs auseinander gespreizt werden. Anschließend wird die Schraube oder Gewindestange in das Innengewinde eingedreht.

Material: Der Unterschied zwischen Schlaganker SAK und SDK-E liegt im Material. SAK ist galvanisch verzinkt, SDK-E besteht aus Edelstahl A4. Dafür steht das E in der Bezeichnung.

Der Schlaganker SAK ist laut ETA 11/0163 unter den Bedingungen trockener Innenräume zugelassen. Der Schlaganker SDK-E aus Edelstahl A4 ( Edelstahl Rostfrei ) ist durch seine Legierung zudem korrosions- und säurebeständig.

Hinweis: Die Anwendungsbedingungen bzw. Umweltbedingungen sind entscheidend für das zu verwendende Material: In trockenen Innenräumen kommt galvanisch verzinkter Stahl, nichtrostender Stahl oder hochkorrosionsbeständiger Stahl zum Einsatz. In Feuchträumen ohne besonders aggressive Bedingungen sowie im Freien, einschließlich Industrieatmosphäre sowie Meeresnähe, wird nichtrostender Stahl oder hochkorrosionsbeständiger Stahl eingesetzt. Bei besonders aggressiven Bedingungen im Freien oder Feuchträumen darf ausschließlich hochkorrosionsbeständiger Stahl verwendet werden.

Welche Vorteile hat der Einschlagdübel SAK?

Der Einschlagdübel SAK ist ein wahres Multitalent unter den Dübeln. Er bietet zahlreiche Vorteile, die ihn zu einer beliebten Wahl für Handwerker und Heimwerker machen.

  • Einfache Anwendung und schnelle, kostengünstige Montage
  • Hohe Tragfähigkeit
  • Langlebigkeit
  • Günstiges Preis-Leistungs-Verhältnis

Zunächst zeichnet sich der Schlaganker SAK durch seine einfache Anwendung aus. Dank seines speziellen Designs lässt er sich schnell und unkompliziert in Betonwänden sowie Betondecken befestigen, die eine Herausforderung in der Befestigungstechnik darstellen. Somit kann der Schlaganker schnell und kostengünstig montiert werden.

Ein weiterer großer Pluspunkt des SAK-Dübels ist seine hohe Tragfähigkeit. Selbst schwere Lasten können mit ihm sicher an der Wand und in der Decke befestigt werden. Der SAK-Dübel ist in der Lage, auch bei schwierigen Untergründen eine hohe Haltekraft zu gewährleisten. Darüber hinaus überzeugt der SAK-Dübel mit seiner Langlebigkeit: Selbst nach vielen Jahren bleibt die Befestigung stabil und sicher an Ort und Stelle – ein wichtiger Faktor für alle Bauherren, Renovierer und Heimwerker, die langfristig planen möchten.

Nicht zuletzt überzeugt der SAK-Dübel aber auch durch sein Preis-Leistungs-Verhältnis: Im Vergleich zu anderen hochwertigen Dübellösungen ist er äußerst günstig erhältlich - ohne dabei Abstriche bei Qualität oder Leistung zu machen!

Die maximal empfohlene Zugtragfähigkeit in ungerissenem Beton, die der Einschlagdübel SAK pro Verankerungspunkt gewährleistet, können Sie hier übersichtlich einsehen.

Dübelgröße M6 M8 M10 M12 M16 M20
Zugtragfähigkeit in kg 255 kg 335 kg 442 kg 618 kg 916 kg 1250 kg

In den weiter unten aufgeführten Montagedaten finden Sie alle weiteren wichtigen Daten zum Schlaganker SAK wie die empfohlene Last pro Dübel in ungerissenem Beton in Kilonewton [kN] sowie im Datenblatt.

Infobox:

Definition der KraftF in Newton:

Definition Kraft in Newton Schlaganker

Wie wird ein Einschlaganker montiert und wie funktioniert er?

Um einen Einschlaganker zu montieren, muss zunächst ein Loch im entsprechenden Material gebohrt werden. Für die Beanspruchung der Verankerung der statischen und quasi-statischen Lasten schreibt die Zulassung ungerissenen Beton ( bewehrter oder unbewehrter Normalbeton ) der Festigkeitsklassen C20/25 bis C50/60 als Verankerungsmaterial vor.

Um den bestmöglichen Halt des Schlagankers zu gewährleisten, befolgen Sie bitte die einzelnen Schritte der Montageanleitung:

Montageanleitung:

Montageanleitung Schlaganker

Anleitung

  1. Entsprechend den Montagedaten und Montagekennwerten (siehe Tabelle unten) erstellen Sie das Bohrloch durch Hammerbohren.
  2. Säubern Sie das Loch gründlich, zum Beispiel mit einem Ausbläser. Dieser Schritt ist von großer Bedeutung, da überschüssiger Staub den Halt des Schlagankers beeinträchtigen kann.
  3. Führen Sie den Schlaganker bis zur effektiven Verankerungstiefe ein. Die Verankerungstiefe des Einschlagdübels ist erreicht, wenn diese mit der Betonoberfläche bündig abschließt. Bohrlochtiefe und Verankerungstiefe entnehmen Sie bitte ebenfalls den Montagedaten.
  4. Treiben Sie den Schlaganker mit dem Setzwerkzeug, bis der Anschlag des Setzwerkzeuges auf den Ankerrand aufsitzt, ein. Durch das Einschlagen spreizt sich die Spitze des Ankers und der Einschlagdübel ist verankert.
  5. Drehen Sie nun mit dem Drehmomentschlüssel mit dem entsprechenden Drehmoment (Tinst) Ankerstange, Gewindestange oder Schraube in das Gewinde ein.

Einbauzustand und Montagedaten des Schlagankers

Einbauzustand

Einbauzustand und Montagedaten des Schlagankers

Montagedaten

Dübelgröße M8 M10 M12 M16 M16
Bohrernenndurchmesser dO [mm] 10 12 15 20 25
Bohrschneidendurchmesser dcut [mm] 10,45 12,50 15,50 20,55
Bohrlochtiefe h1 [mm] 33 44 54 71 86
Effektive Verankerungstiefe ho = hef [mm] 30 40 50 65
Gewindelänge Lth [mm] 16 18 20 27 27
Mindesteinschraubtiefe Lsd,min [mm] 9 11 13 17
Empfohlene Last pro Dübel in ungerissenem Beton   [kN] 3,6 4,3 5,7 11,1 15,7
Drehmoment beim Verankern Tinst [Nm] 8 15 35 60 120
Durchgangsbohrloch im Anbauteil df [mm] 9 11 13 18
Minimale Bauteildicke hmin [mm] 100 120 130 160
Minimaler Randabstand cmin [mm] 95 135 165 200
Minimaler Achsabstand smin [mm] 60 100 120 150

Abmessungen des Einschlagankers und der Dübel

Abmessungen des Einschlagankers

Abmessungen des Einschlagankers und der Dübel

Dübelabmessungen

  Einschlaganker Konus Setzwerkzeug
  Lh Lth øb Lk øk Lw Lz øw øz
M8 30 13 10 11 6,5 170 17 10 6
M10 40 15 12 14 8,1 170 23 12 8
M12 50 18 15 18 10,0 170 26 15 10
M16 65 23 20 25 13,8 170 40 20 13

Was gibt es beim Einschlagdübel weiter zu berücksichtigen?

Eine fundierte Kenntnis über die Anwendung von Dübeln ist unerlässlich, wenn schwere Lasten befestigt werden sollen. Der Einschlaganker muss ausreichend im Untergrund verankert sein, um ein Lösen des Anbauteils zu vermeiden. Die Beschaffenheit des Befestigungsuntergrunds sowie die Bohrlochtiefe und Verankerungstiefe sind wichtige Faktoren bei der Montage. Ein gereinigtes Bohrloch trägt wesentlich zum optimalen Halt eines jeden Dübels bei. Die Klemmdicke des zu befestigenden Materials und das anzuwendende Drehmoment spielen ebenfalls eine entscheidende Rolle bei der Wahl des richtigen Einschlagdübels.

  • Befestigungsuntergrund
  • Bohrlochtiefe und Reinigung
  • Klemmdicke
  • Drehmoment

Die falsche Wahl und unsachgemäßer Umgang kann nicht nur dazu führen, dass das Bauteil nicht sicher befestigt wird, sondern auch Schäden an Wand oder Decke verursachen. Als Experten auf dem Gebiet der Befestigungstechnik wissen wir, dass die Wahl des richtigen Dübels entscheidend für eine sichere und stabile Montage ist. Lassen Sie sich gerne vom Team von IT-Tronics zur Auswahl des richtigen Dübels beraten.

Wichtige Informationen zum Schlaganker SAK in der Übersicht

Schlaganker gehören zur Kategorie Schwerlastanker unter den Dübeln und müssen bestimmte Anforderungen erfüllen. Achten Sie beim Kauf von Schlagankern auf die ETA-Zulassung der DIBt ( Deutsches Institut für Bautechnik ). Die Europäische Technische Zulassung ( ETA ) garantiert, dass der Anker den europäischen Normen entspricht und somit eine hohe Qualität aufweist. Die erfolgreiche Durchführung eines standardisierten Prüfzyklus, in dem Komponenten und Anwendungsgebiete sowie Schritte und Parameter bei der Montage des Schlagankers berücksichtigt werden, werden klar definiert. Der erforderliche Befestigungsuntergrund sowie die Belastbarkeit des Einschlagdübels sind ebenfalls Bestandteil der Bewertung.

Die Europäische Technische Bewertung der DIBt zum Schlaganker SAK finden Sie hier in der ETA-11/0163. Auch wenn der Schlaganker SDK-E aus Edelstahl A4 nicht Bestandteil der Zulassung ist, versprechen wir Ihnen: Er hält, was er verspricht. Sein Materialbeschaffenheit macht ihn widerstandsfähig gegen Einflüsse wie Feuchtigkeit und schützt ihn vor Korrosion bis hin zu Säure.

Eine übersichtliche Information zu Anwendungsgebieten, Eigenschaften, Wirkungsweise sowie die Montageanleitung und die wichtigsten Technischen Daten zum Schlaganker SAK können Sie ebenfalls in unserem Datenblatt nachlesen. Weiterführende Informationen zu den Schalgankern gibt es direkt in der Produktbeschreibung und im Produktkatalog des Herstellers und in der jeweiligen Produktbeschreibung auf unserer Webseite.

Schlaganker - günstig kaufen - bei IT-Tronics!

Schlaganker günstig kaufen zum besten Preis - online bei IT-Tronics! Lumonic Schlaganker SAK ✓ Lumonic Schlaganker SDK-E ✓ Lumonic Setzwerkzeug SA für Schlaganker SAK und SDK-E ✓ Wegkontrolliert spreizende Dübel zur Verankerung in Betonwänden und Betondecken. Sie brauchen Hilfe bei der Auswahl Ihres Schlagankers? Gerne beraten wir Sie telefonisch unter der Nummer 09099 - 9988010.

Die Schlaganker sind dank unseres großen Lagerbestandes sofort verfügbar und werden innerhalb von 1-3 Tagen nach Bestelleingang geliefert. Neben der umgehenden Lieferung garantieren wir Ihnen ausgezeichnete Produkte in bester Qualität und einen erstklassigen Kundenservice!

Bestellen Sie jetzt Schlaganker, Schwerlastanker und Verbundanker bei IT-Tronics, Ihrem Online-Shop für qualitative Metallwaren.

Leistungsnachweise

Leistungsnachweise Schlaganker

ETA-11/0163, Option 7
Ungerissener Beton (Betondruckzone), C20/25 bis C50/60

Brandverhalten

Der Dübel erfüllt die Anforderungen der Klasse A1

ETA-11/0163
