Verbundanker - Patronen und Ankerstange: Die Lösung für Ihre Schwerlastbefestigung?

Verbundanker und Ankerstangen sind in der Bauindustrie weit verbreitet, da sie eine stabile Befestigung von Bauelementen ermöglichen. Die zu den chemischen Befestigungssystemen zählenden Verbundanker und Ankerstangen erzielen ihren dauerhaften ✓ und sicheren Halt ✓ durch eine Harzmischung, Quarzsand und Härtepulver in der Verbundankerpatrone.

Ankerstange

Die Lumonic Verbundanker werden ausschließlich in Verbindung mit den Lumonic Ankerstangen in ungerissenem Beton angewendet und dienen zur Verankerung von schweren Lasten, bei denen es auf eine unnachgiebige Befestigung im Schwerlastbereich ankommt. Verbundanker und Ankerstangen sind darüber hinaus für die Nutzung in trockenen, feuchten und aggressiv feuchten Umgebungen wie Chlor- oder Salzwasser geeignet. Dank ihres robusten Materials halten sie extremen Belastungen stand und bleiben selbst bei widrigen Witterungsbedingungen stabil.

Verbundanker und Ankerstange können in trockenem sowie feuchtem Untergrund montiert werden. Durch die spreizdruckarme Verankerung werden minimale Rand- und Achsabstände bei hohen Lastwerten ermöglicht. Neben dem großen Vorteil der hohen Tragfähigkeit der Verbundanker ist ihre einfache Montage. Sie können schnell und unkompliziert installiert werden, was Zeit spart und die Arbeitskosten senkt. Das macht sie besonders kostengünstig und rationell bei der Serienmontage.

Das besondere am Verbundanker - System:
Die Verbundankerpatrone, auch als Verbundanker, Reaktionspatrone oder Hammerpatrone bezeichnet, ist ein Glasrohr, das mit einer reaktiven Harzmischung, Quarzsand und einem Härter gefüllt ist, die sich beim Zerschlagen vermischen. Ankerstange und Untergrund werden so beim Aushärten fest miteinander verbunden. Erfahren Sie alles zu diesem innovativen Verbundanker - System, bestehend aus Ankerstange und Verbundankerpatrone, welche verschiedenen Verbundanker es gibt, wie der chemische Dübel montiert wird, und zeigen Ihnen auf, wie Sie die passende Ankerstange und Verbundankerpatrone finden und was es beim Kauf zu beachten gibt.

Welche Verbundanker und Ankerstangen gibt es bei IT-Tronics?

Mit den Lumonic Ankerstangen von IT-Tronics in Verbindung mit einem chemischen Dübel wie der Verbundankerpatrone befestigen Sie sicher und zulassungskonform nach den geltenden Vorschriften - im Baustellenalltag sowie bei speziellen Einsatzgebieten. Mit Lumonic Ankerstangen erledigen Sie Ihre Projekte zudem besonders wirtschaftlich, denn wir von IT-Tronics stellen Ihnen genau die passende Ankerstange zur Verfügung, um jede Schwerlastaufgabe erfolgreich zu bewältigen. Unser aus der Ankerstange und der Verbundankerpatrone bestehende Befestigungssystem ist perfekt aufeinander abgestimmt. Die hohe Leistungsfähigkeit und die vielseitigen Einsatzmöglichkeiten werden durch die ETA-Zulassung 08/0231 und Abnahmeprüfzeugnisse gemäß EN10204 belegt.

Durch die Reaktion der chemischen Dübel ist eine Montage bei Umgebungsbedingungen wie Nässe und Frost problemlos möglich. Anspruchsvolle Befestigungsprojekte im Maschinenbau, Hochbau und Tiefbau, der Sanierung von Bauten sowie Schwerlastbefestigungen, die eine langlebige, robuste Installation in verschiedenen Werkstoffen wie Beton bedürfen, können so in der Bauindustrie realisiert werden. Die Ankerstangen von IT-Tronics sind aus verzinktem Stahl und aus Edelstahl A4 hergestellt. Um die richtige Ankerstange für Ihre Anwendung zu finden, gilt es einige Faktoren zu beachten. Berücksichtigt werden muss die Last des Anbauteils, der vorhandene Untergrund sowie die lokalen Umgebungs- und Witterungsbedingungen.

Ankerstange mit Verbunddübel

Die styrolfreien Verbundanker sind zur Verankerung in ungerissenem Beton ausschließlich in Kombination mit den Ankerstangen zugelassen. Die sich in der Verbundankerpatrone befindende Harzmischung, grober Quarzsand und ein Härtepulver verbinden sich beim Zerstören des Glasrohrs zu einem homogenen Gemisch und reagieren chemisch miteinander, was nach dem Aushärten die Beanspruchnung des Bauelements mit entsprechender Last bewerkstelligt.

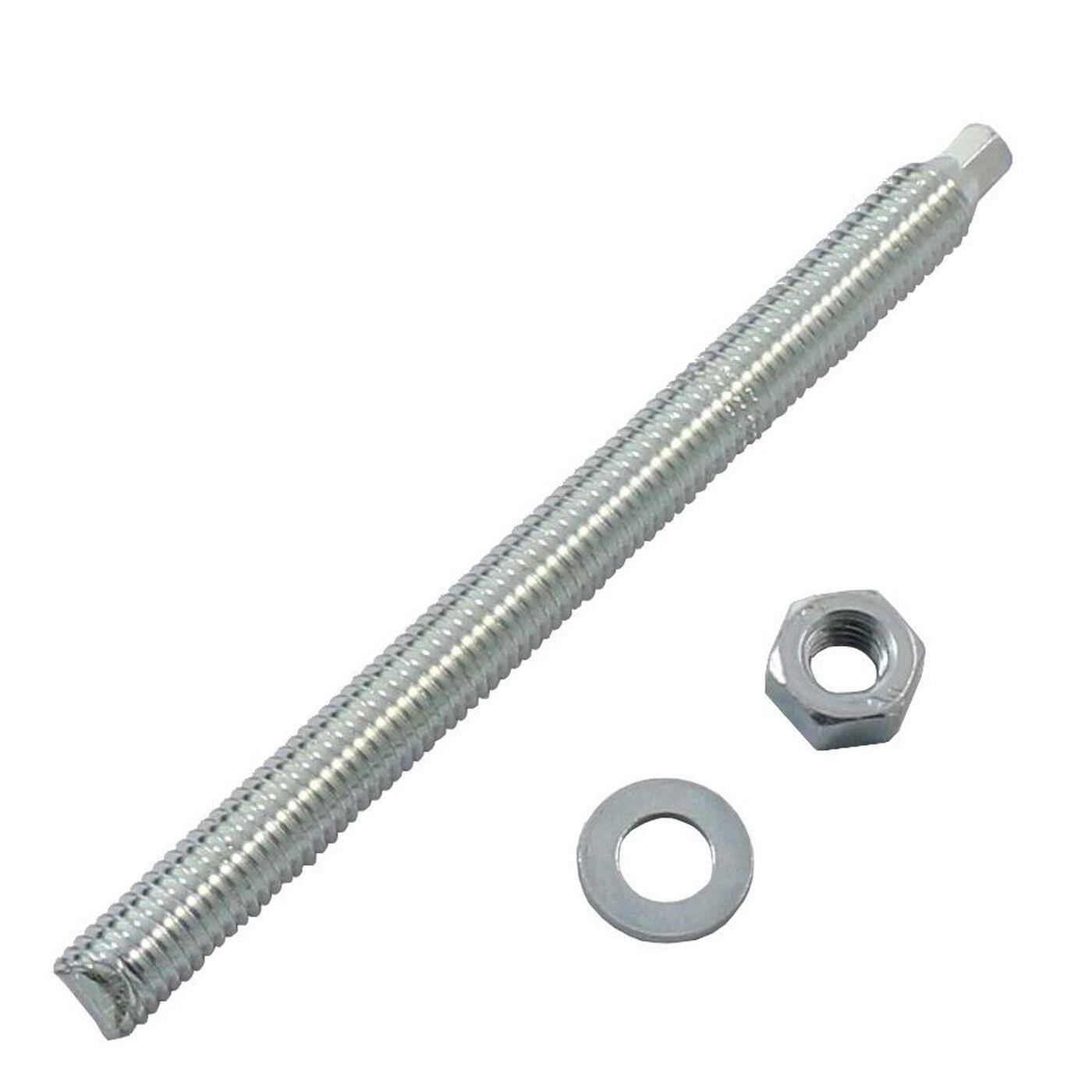

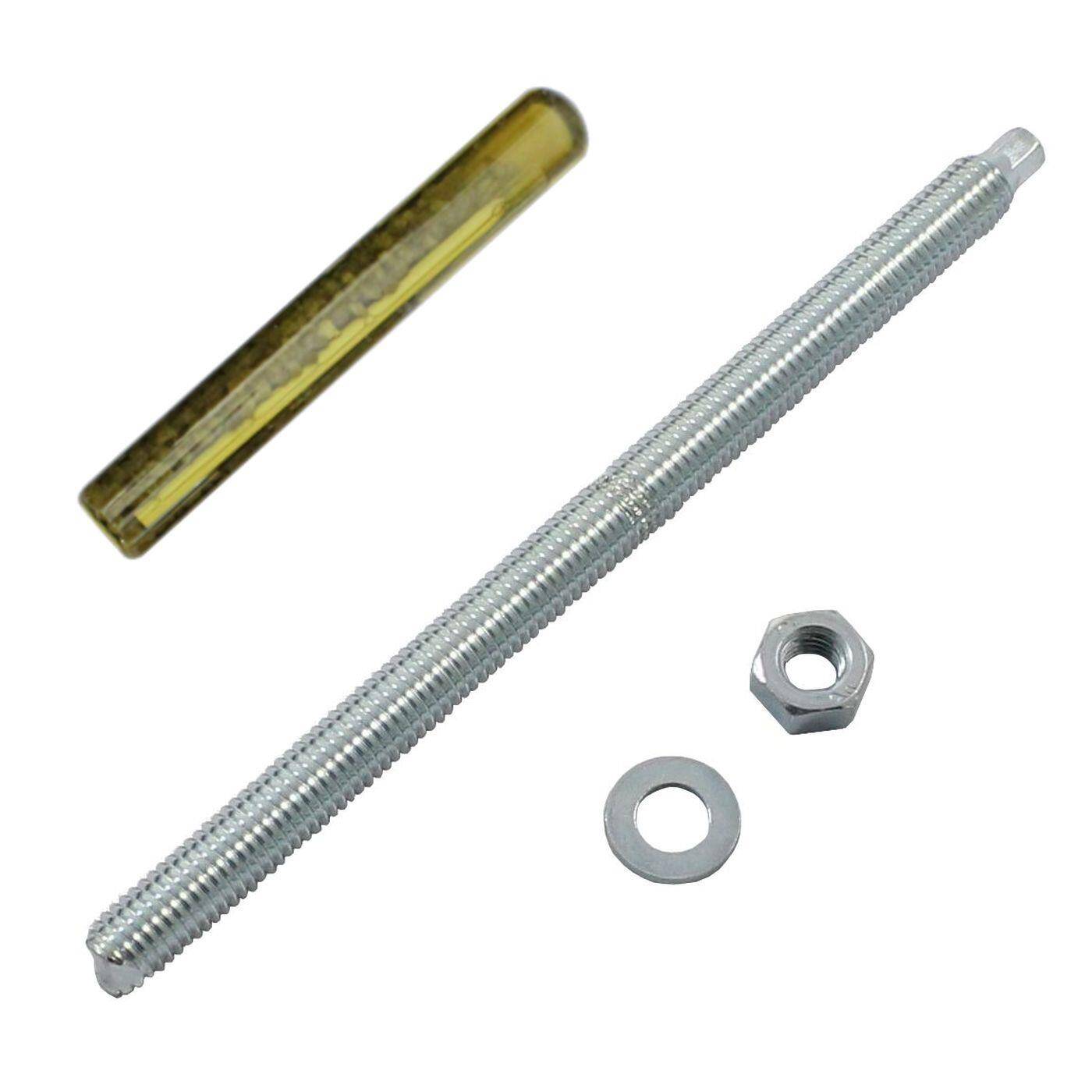

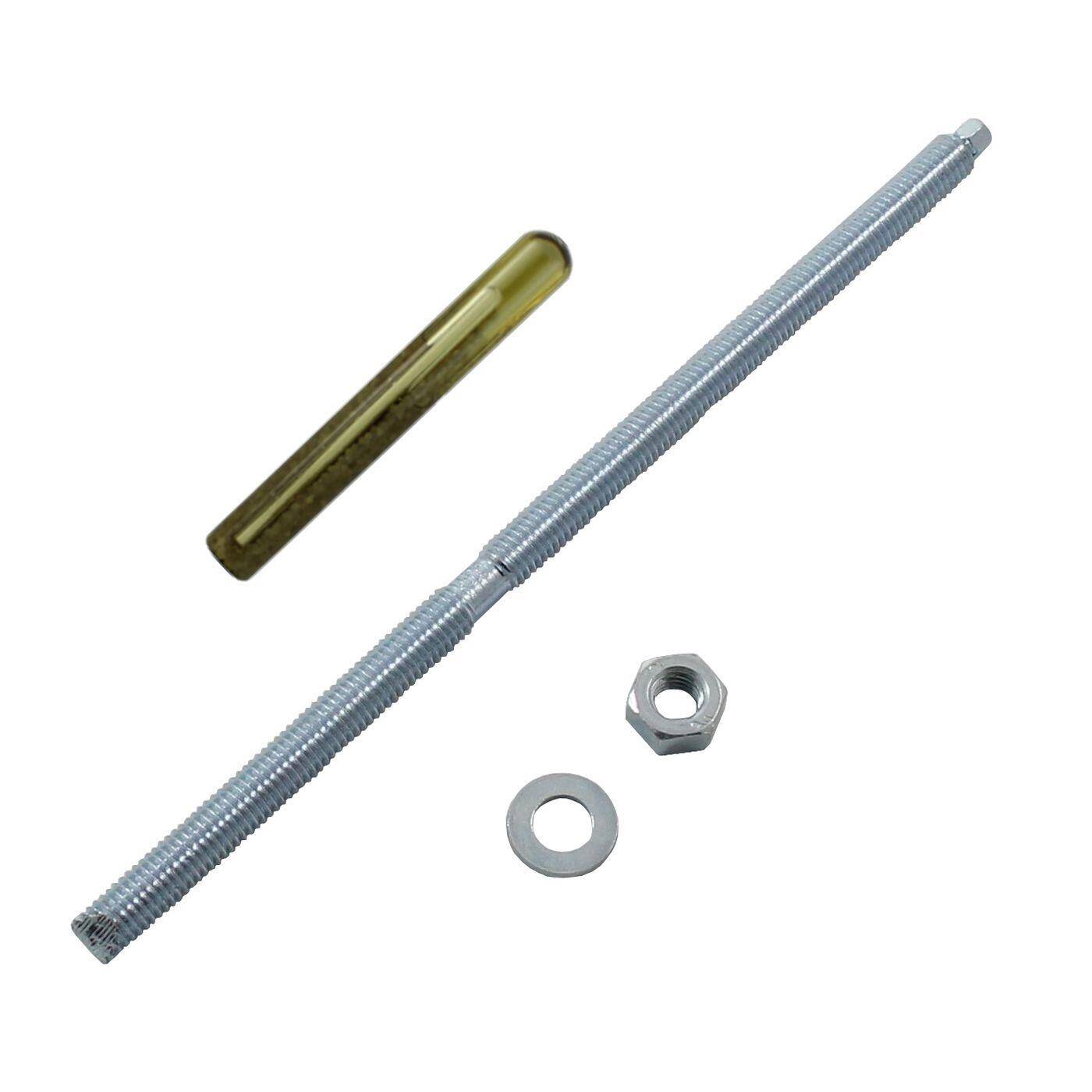

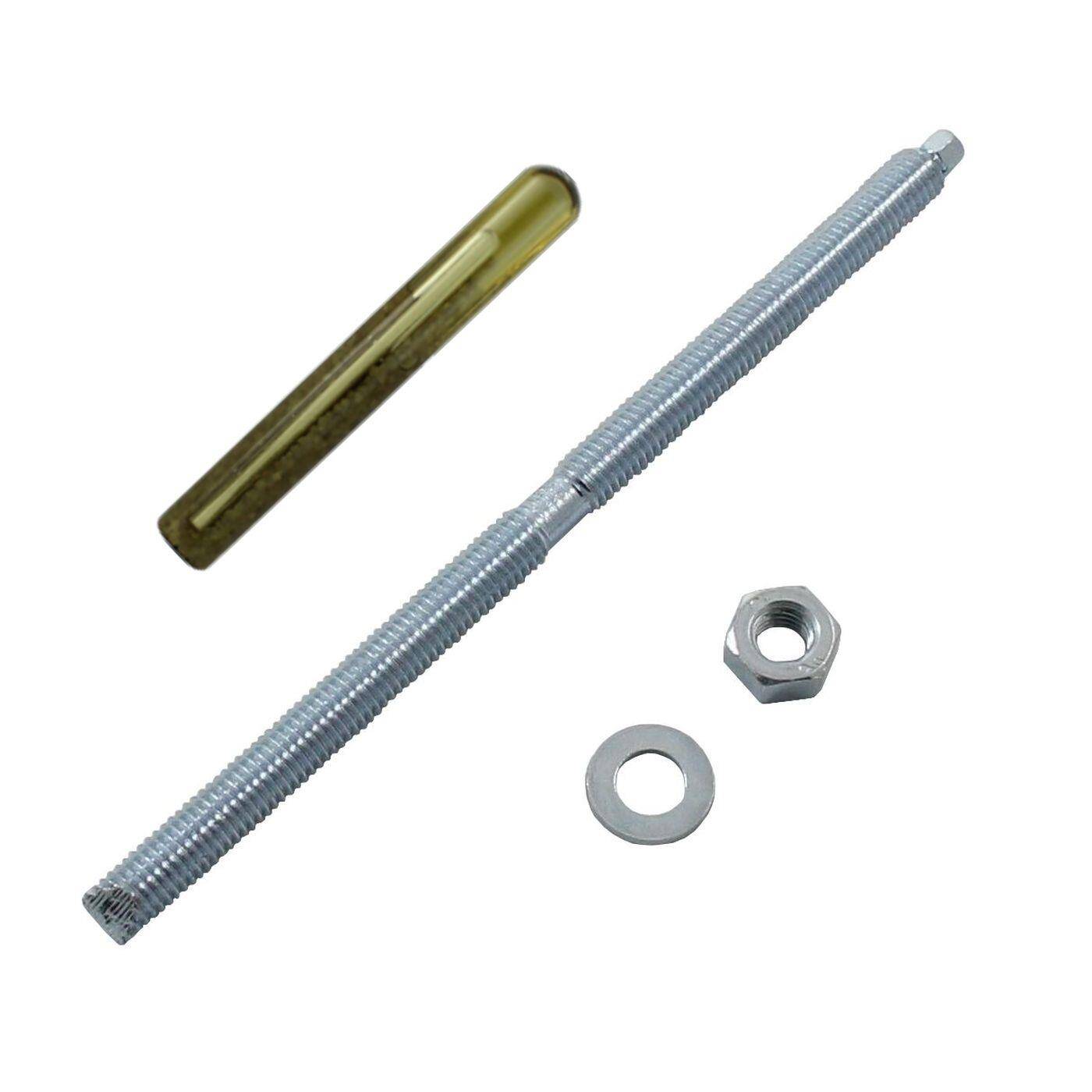

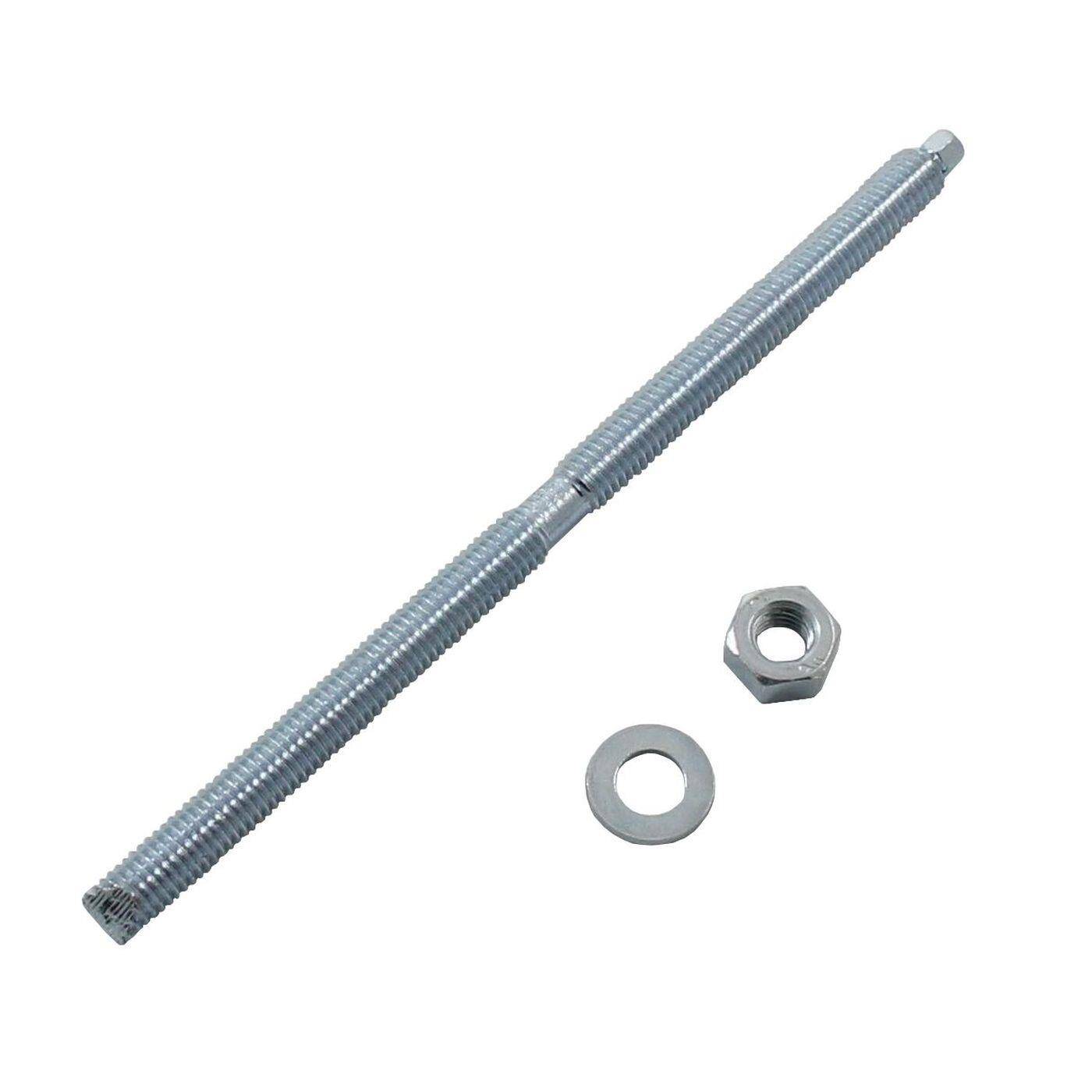

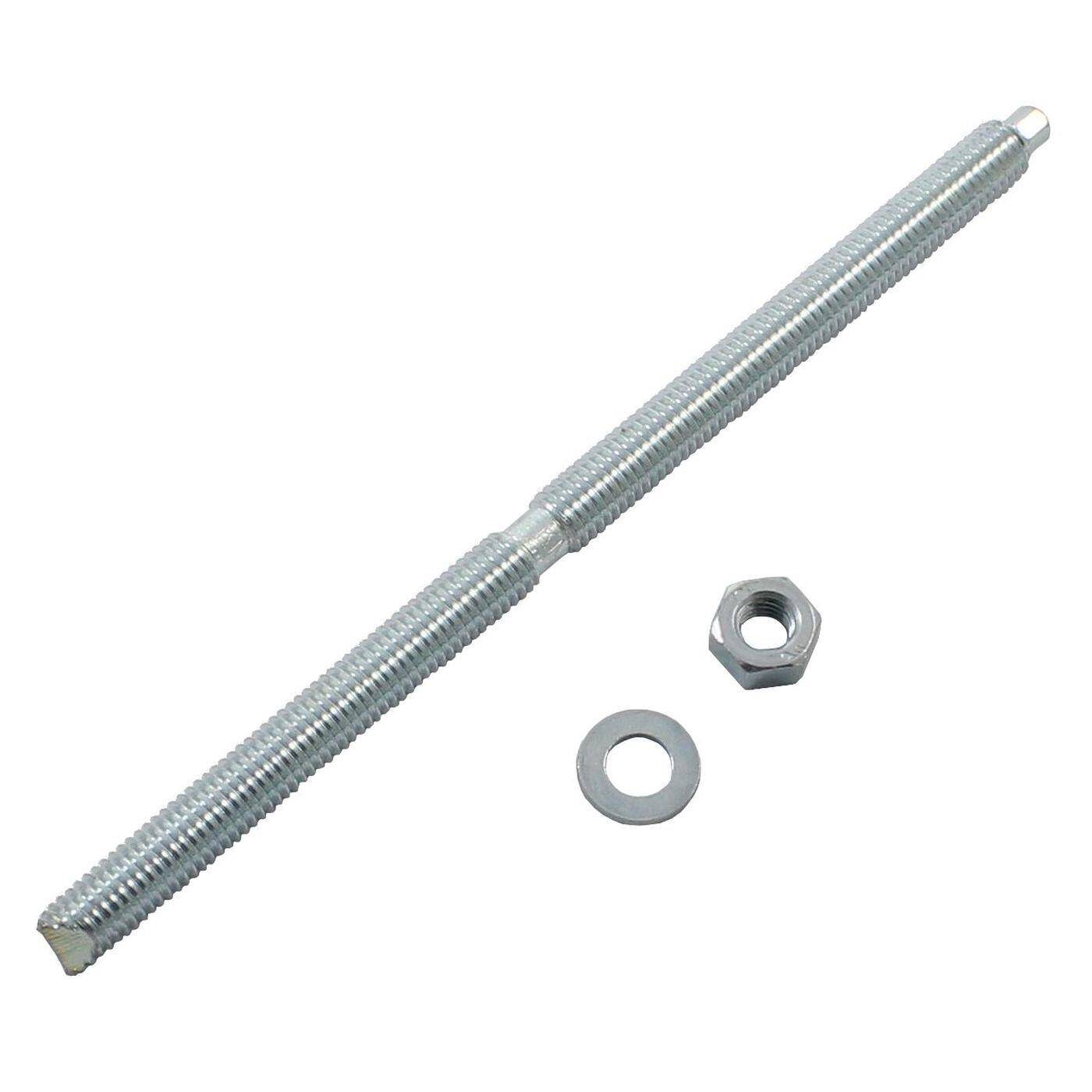

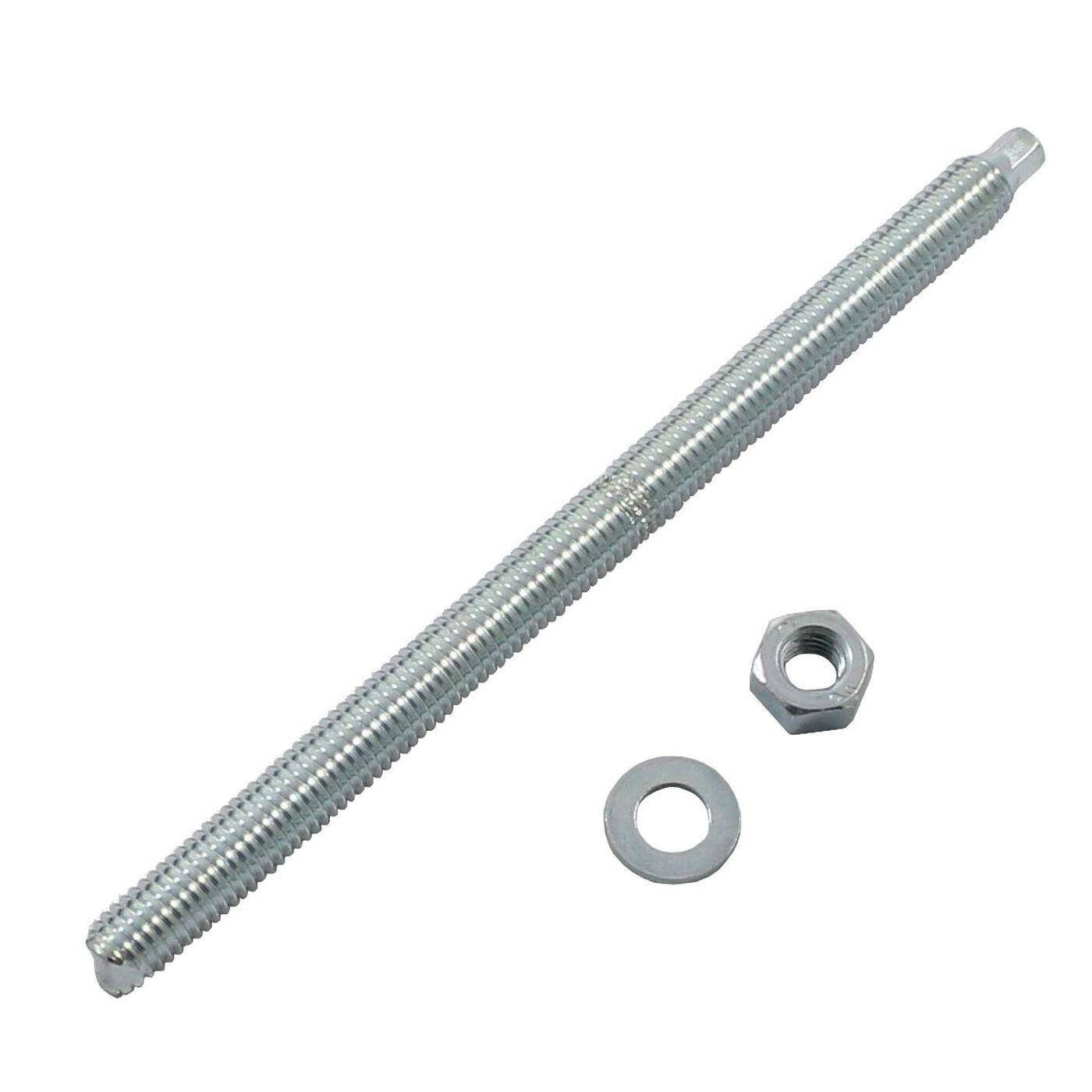

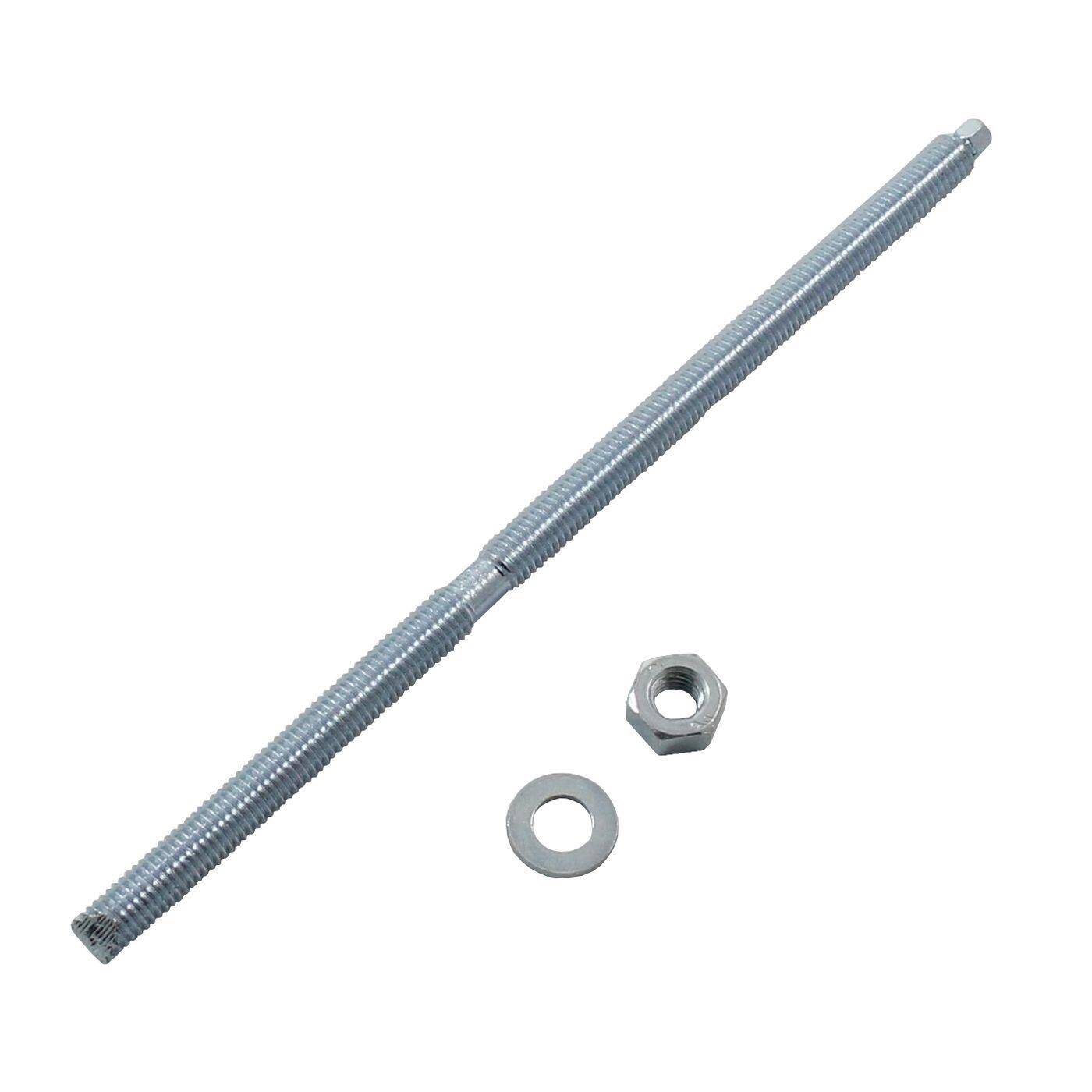

Lumonic Ankerstange ASK Lumonic Ankerstange ASK aus verzinktem Stahl

Die Lumonic Ankerstange ASK aus verzinktem Stahl ist für die Anwendung in ungerissenem Beton mit einer Betonfestigkeit von C20/25 bis C50/60 zugelassen. Die Ankerstangen sind in den Größen M8, M10, M12, M16, M20 und M24 erhältlich.

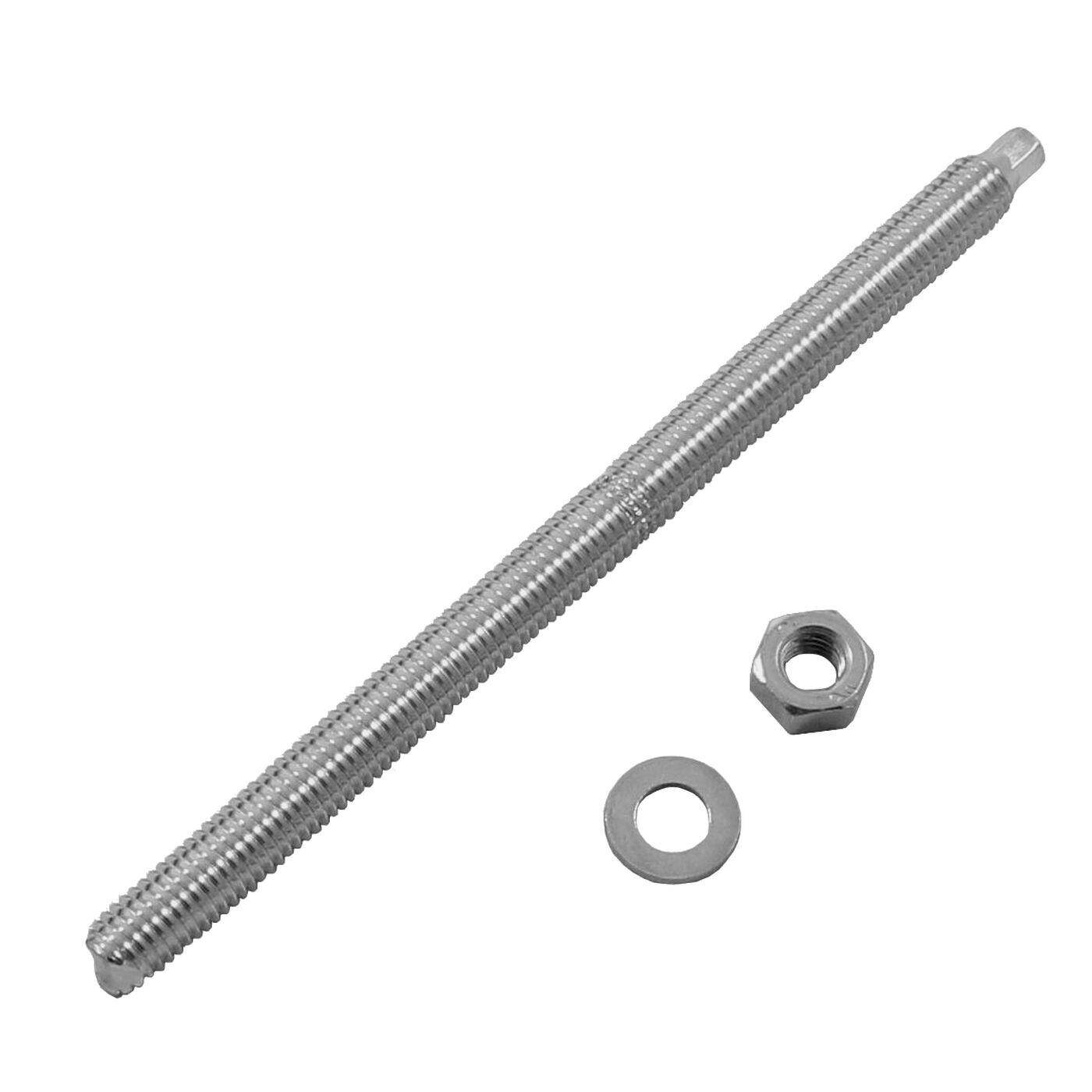

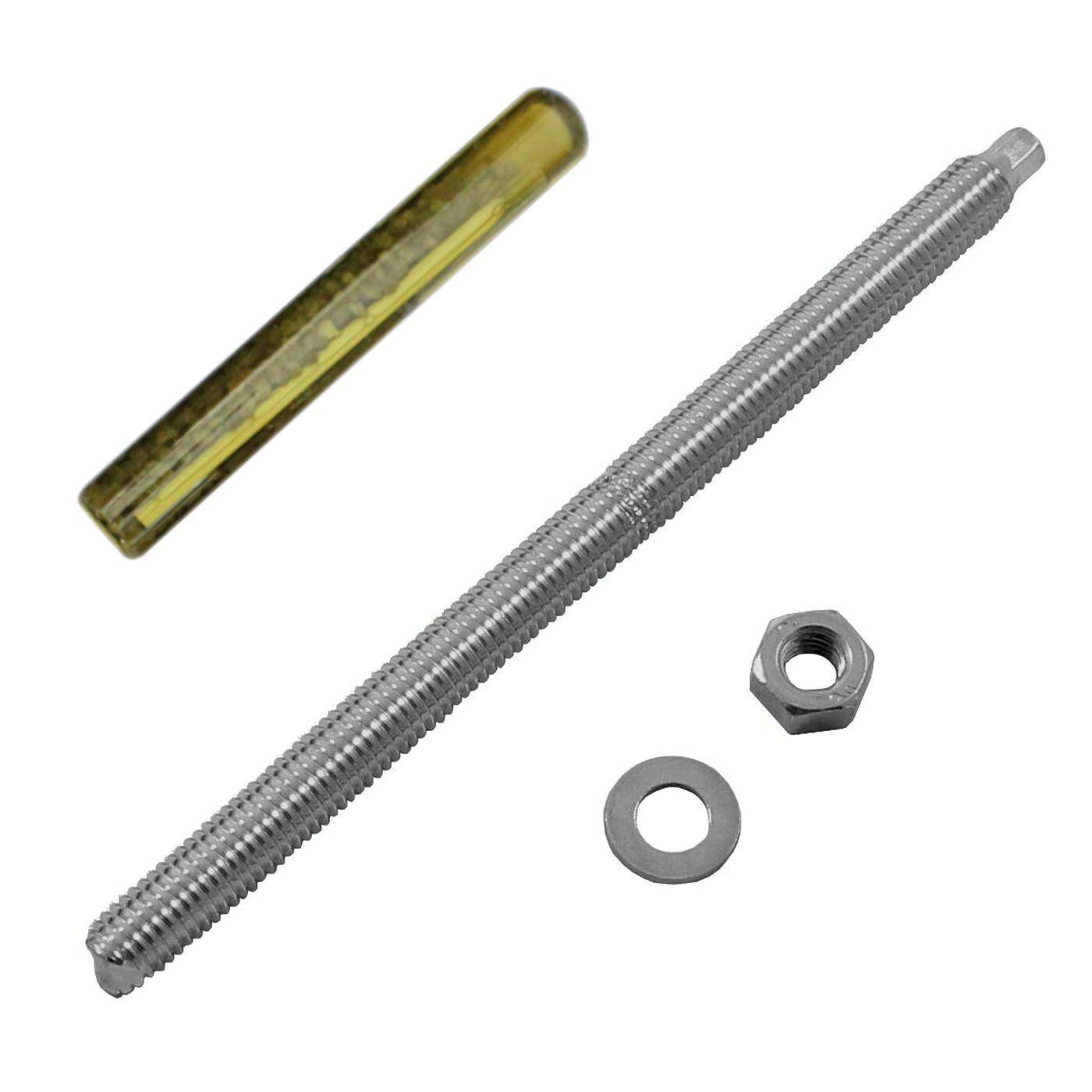

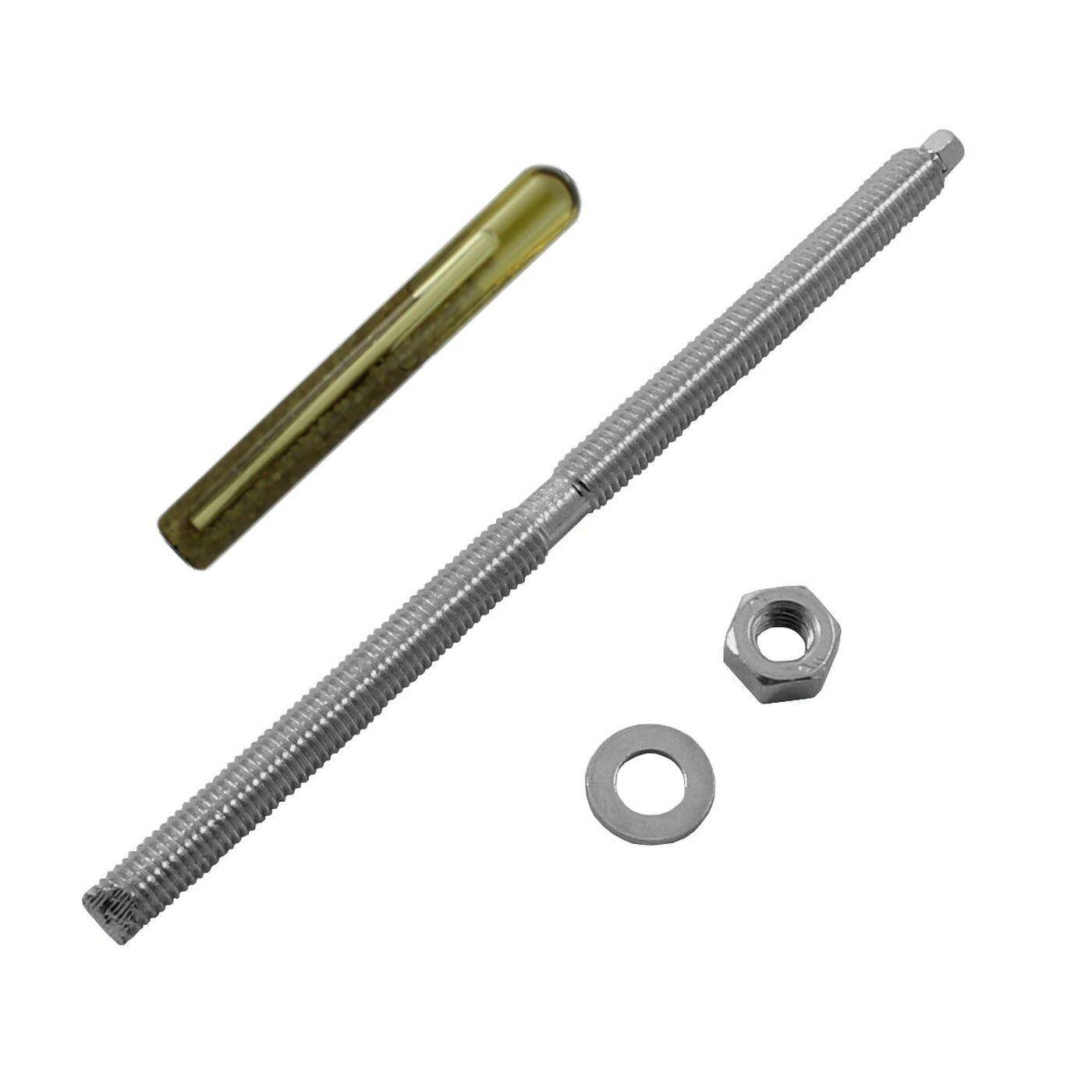

Lumonic Ankerstange ASK-E Lumonic Ankerstange ASK-E aus Edelstahl

Die Lumonic Ankerstange ASK-E aus Edelstahl A4 ist für die Verankerung in ungerissenem Beton mit einer Betonfestigkeit von C20/25 bis C50/60 zugelassen. Die Ankerstangen sind in den Größen M8, M10, M12, M16, M20 und M24 verfügbar.

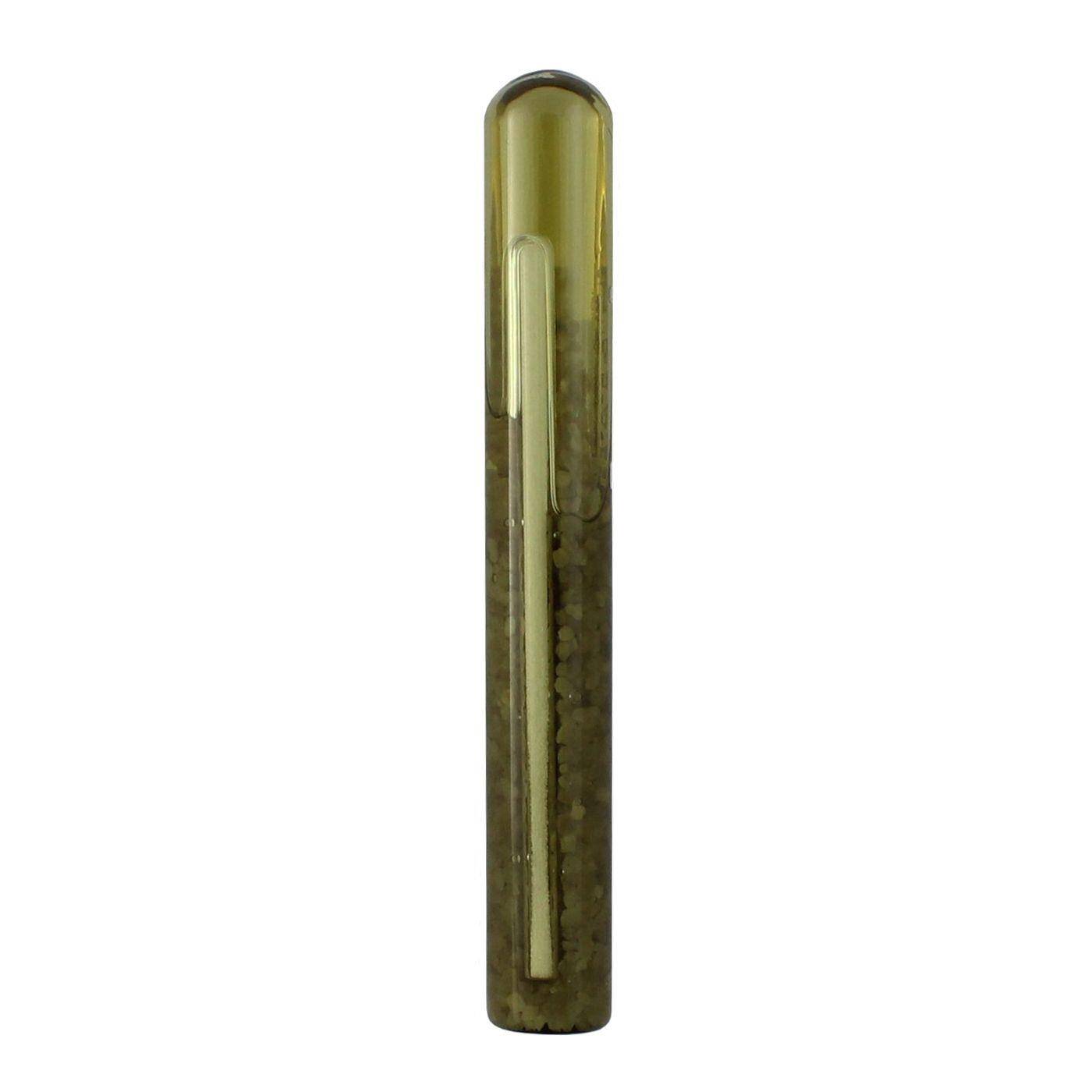

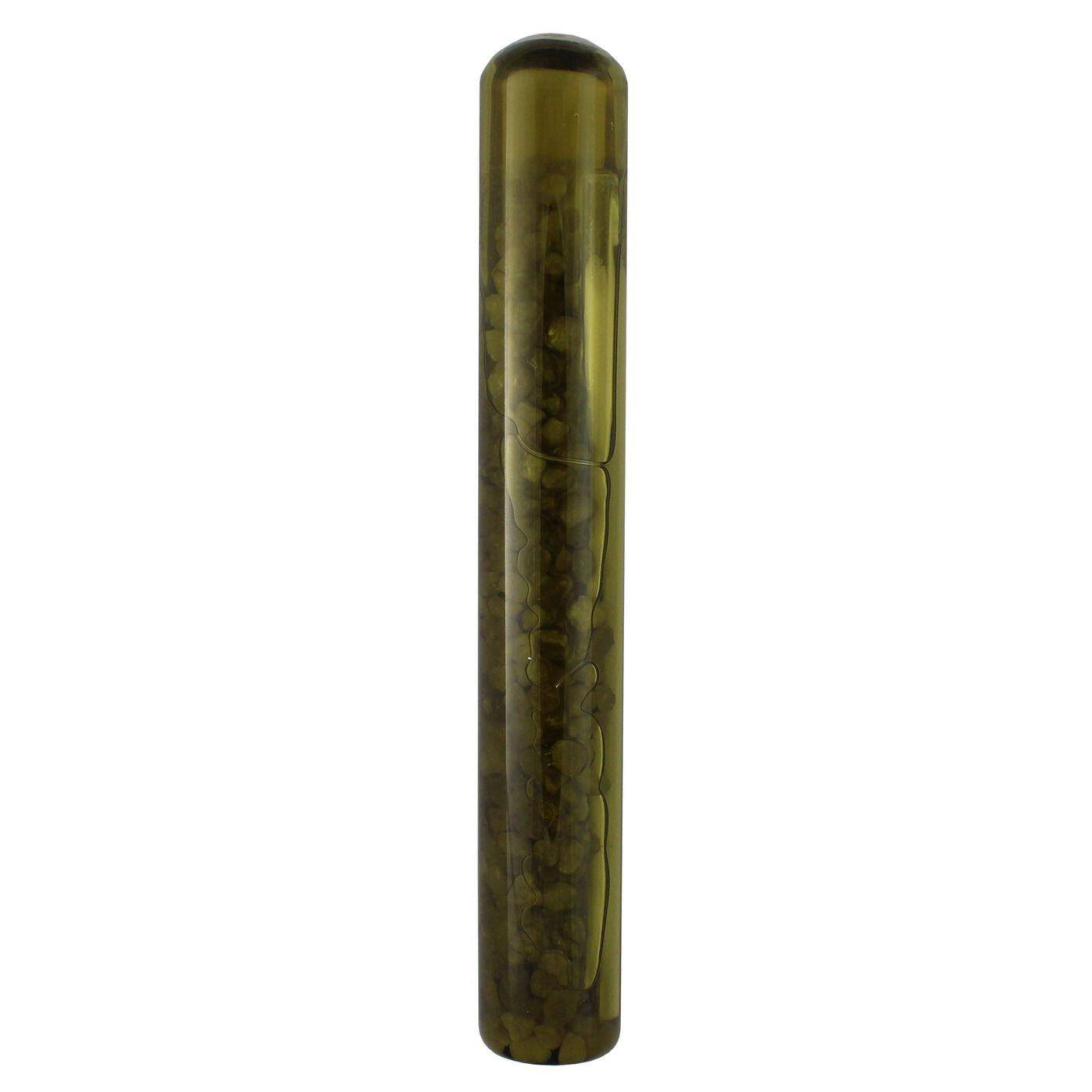

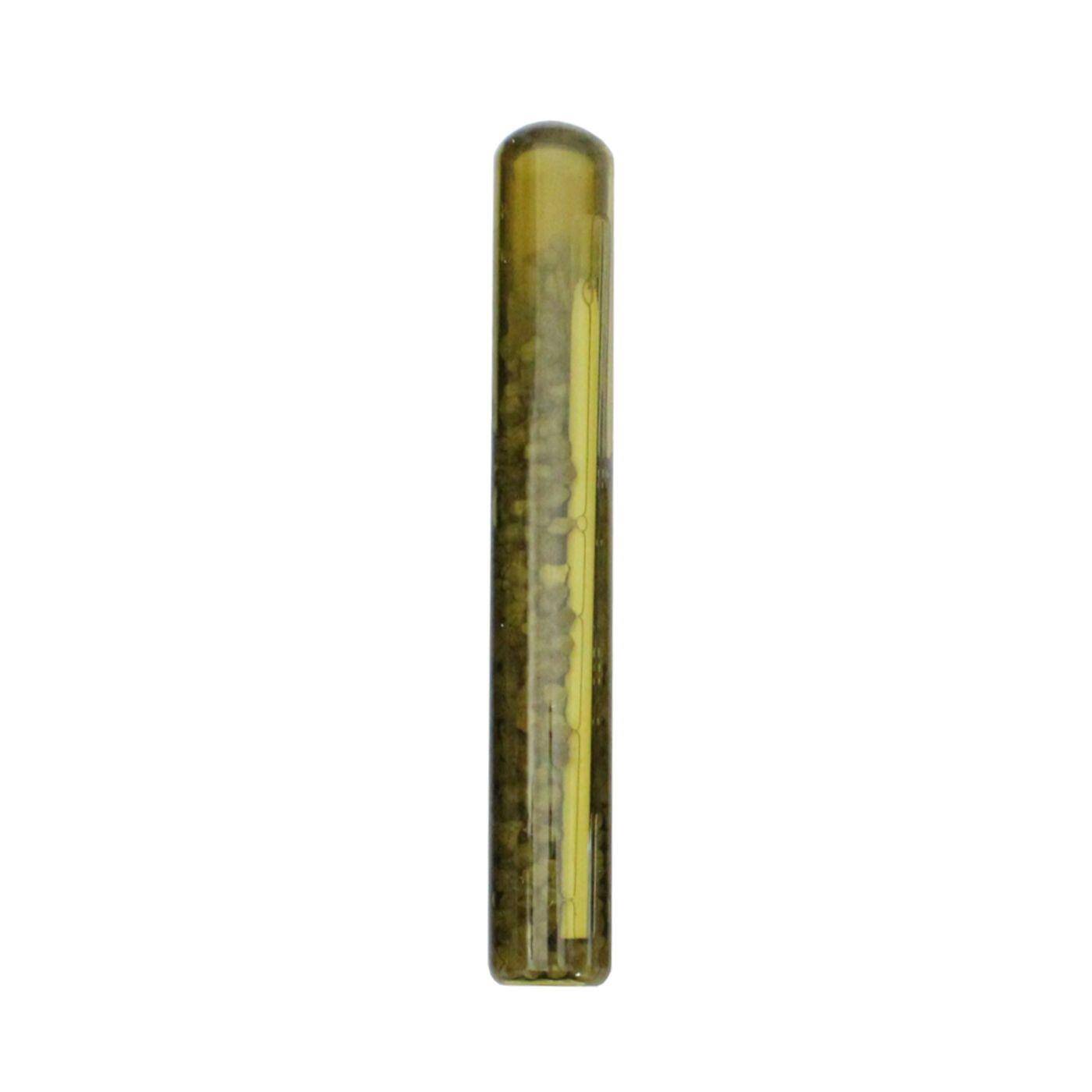

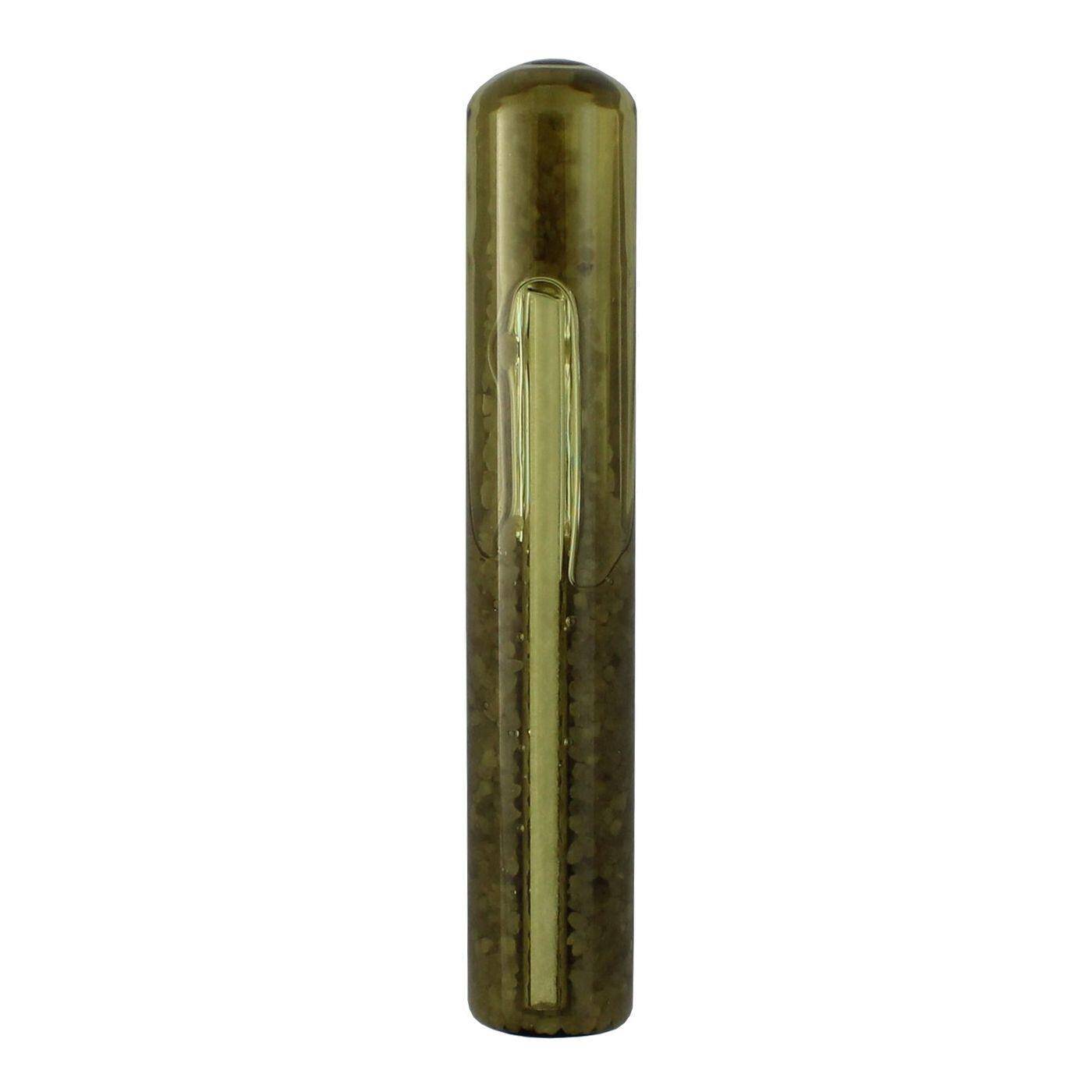

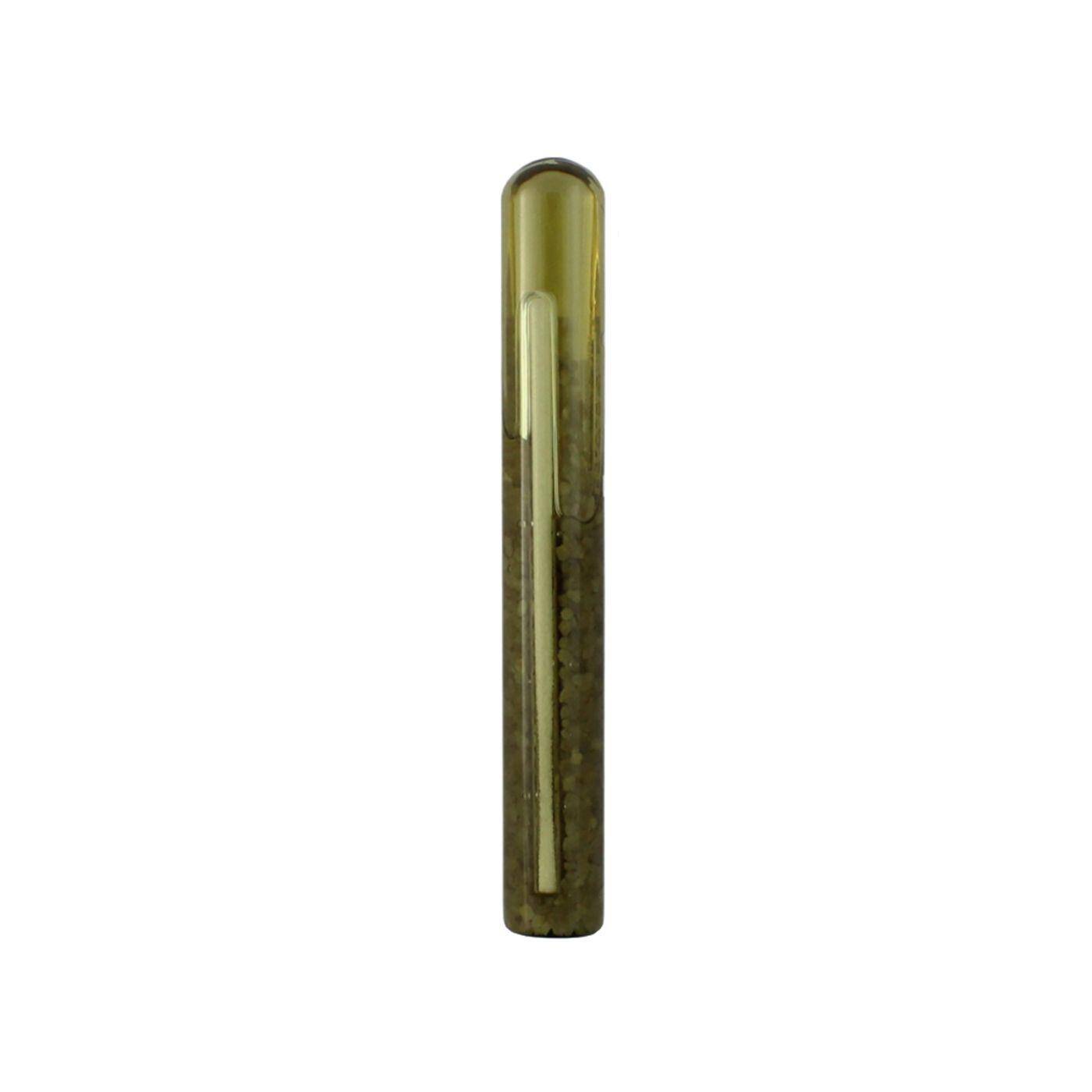

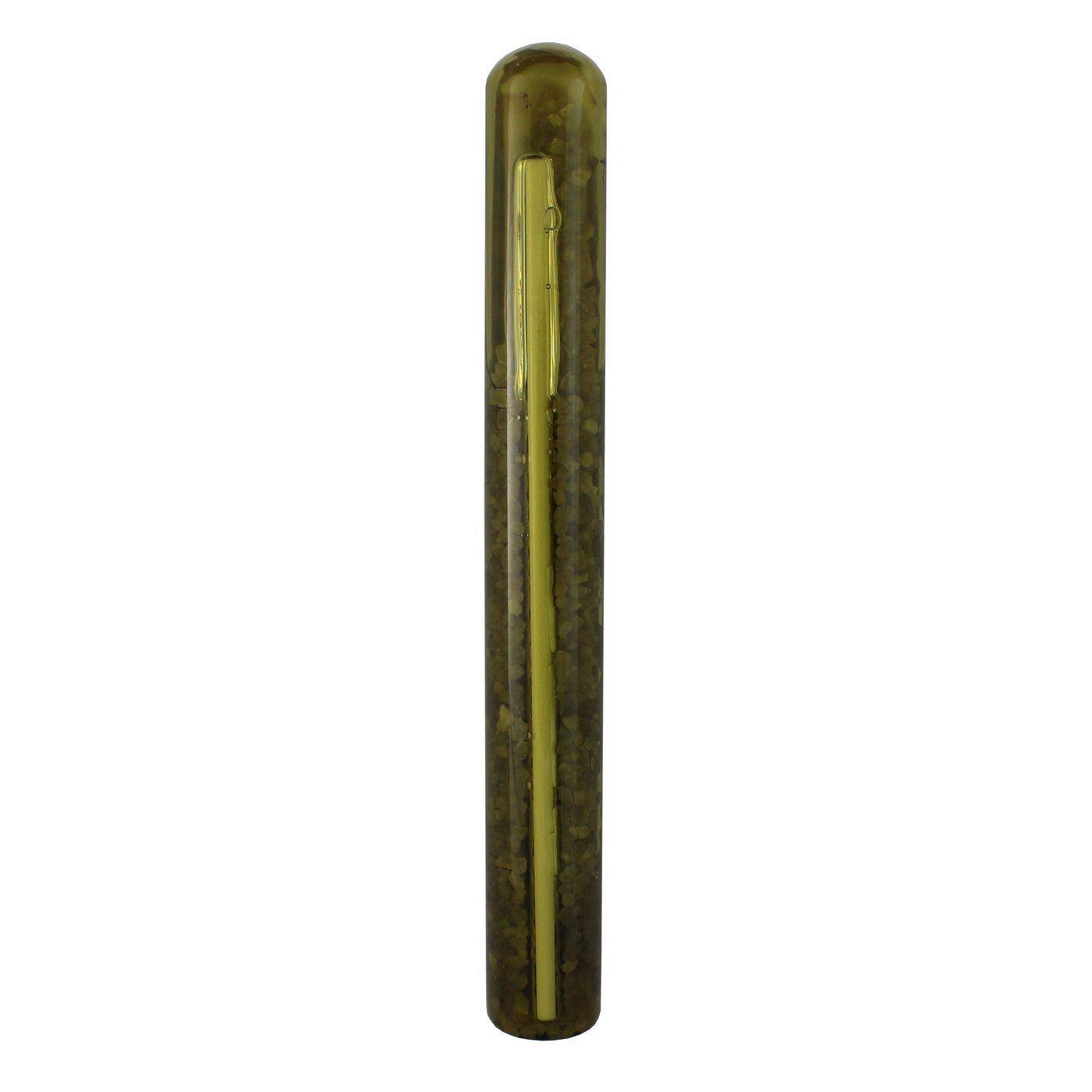

Lumonic Verbundankerpatrone VPK-SF Lumonic Verbundankerpatrone VPK-SF Verbunddübel

Die Lumonic Verbundankerpatrone VPK-SF wird in Verbindung mit den Ankerstangen ASK und ASK-E angewendet. Der Verbunddübel zur Verankerung in ungerissenem Beton wird den Ankerstangen entsprechend in den Größen M8, M10, M12, M16, M20 und M24 angeboten.



Anmerkung: Die Ankerstangen stehen in ihren jeweiligen Größen in unterschiedlichen Längen bereit. Ankerstangen sowie Verbundankerpatronen sind einzeln bestellbar oder als Set aus Ankerstange und Verbundankerpatrone lieferbar.

Was ist der Unterschied zwischen Ankerstange ASK und ASK-E?

Gemäß der Europäisch Technischen Zulassung der ETA-08/0231 haben die Verbundanker eine Zulassung für die Verankerung in ungerissenem Beton. Die Anwendungsgebiete, Eigenschaften und die Wirkungsweise der Ankerstangen und der Verbundanker VPK-SF sind identisch, einzig das Material macht den Unterschied.

Das Material: Nur das Material unterscheidet die Ankerstange ASK von der Ankerstange ASK-E: Ankerstange ASK ist aus galvanisch verzinktem Stahl, die Ankerstange ASK-E aus Edelstahl A4. Dafür steht das "E" in der Produktbezeichnung.

Anwendungsgebiete: Anwendungsbeispiele, bei denen die Verbundanker-Systeme eingesetzt werden, sind Hochregale, Leitplanken, Lärmschutzwände, Fassaden, Maschinen und Geländer. Die hoch belastbaren Metallanker zur Verankerung und/oder Unterstützung tragender Betonelemente oder schwerer Bauteile sind besonders für das Aufbringen hoher Lastwerte geeignet. Das spreizdruckfreie Verankern ermöglicht die Montage mit minimalen Rand-und Achsabständen.

Funktionsweise: Um die Verbundankerpatrone und die enthaltene Harzmischung mit dem Quarzsand und dem Härter zu aktivieren, muss die Patrone in das zuvor gebohrte und gereinigte Bohrloch eingeführt werden. Mit Hilfe eines Schlagbohrgerätes wird die Ankerstange nun schlagend, drehend ganz in das Bohrloch getrieben und die Glasrohre zerstört. Die so austretenden Komponenten verbinden sich zu einem homogenen Gemisch, das den Raum zwischen dem Befestigungselement und der Wand des Bohrlochs komplett ausfüllt. Nach entsprechender Aushärtezeit kann das Befestigungselement sicher belastet werden, entsprechend den angegebenen Lastvorgaben.

Die Verbundanker-Systeme können in trockenem und feuchtem Untergrund gesetzt werden. Die Anwendungsbedingungen und Umweltbedingungen entscheiden über das Material der Ankerstange, welches zum Einsatz kommt. In jedem Fall sollten jedoch immer die speziellen Gegebenheiten vor Ort berücksichtigt werden - nur so kann gewährleistet sein, dass die Befestigungen auch wirklich stabil sind.

Welche Ankerstange kommt wann zum Einsatz?

Die Ankerstange, einschließlich der Mutter und Unterlegscheibe, kann aus verschiedenen Materialien bestehen:

  • galvanisch verzinkter Stahl
  • feuerverzinkter Stahl
  • nichtrostender Stahl
  • hochkorrosionsbeständiger Stahl

Laut den Vorgaben der Europäischen Organisation für Technische Zulassungen ( ETA ) und dem aktuellen Stand der Technik sind die spezifizierten Anwendungsbedingungen und Umweltbedingungen wie folgt definiert:

Anwendungsbedingungen (Umweltbedingungen):
Bauteile unter Bedingungen trockener Innenräume ( galvanisch verzinkter Stahl, nichtrostender Stahl oder hochkorrosionsbeständiger Stahl )
Bauteile in Feuchträumen, wenn keine besonders aggressiven Bedingungen vorliegen ( nichtrostender Stahl oder hochkorrosionsbeständiger Stahl )
Bauteile im Freien, einschließlich Industrieatmosphäre und Meeresnähe, wenn keine besonders aggressiven Bedingungen vorliegen ( nichtrostender Stahl oder hochkorrosionsbeständiger Stahl )
Bauteile im Freien und in Feuchträumen, wenn besonders aggressive Bedingungen vorliegen ( hochkorrosionsbeständiger Stahl )

Anmerkung: Aggressive Bedingungen sind z.B. ständiges, abwechselndes Eintauchen in Seewasser oder der Bereich der Spritzzone von Seewasser, chlorhaltige Atmosphäre in Schwimmbadhallen oder Atmosphäre mit extremer chemischer Verschmutzung ( z.B. bei Rauchgas-Entschwefelungsanlagen oder Straßentunneln, in denen Enteisungsmittel verwendet werden. )

Wie funktioniert das Verbundanker-System aus Ankerstange und Verbundanker?

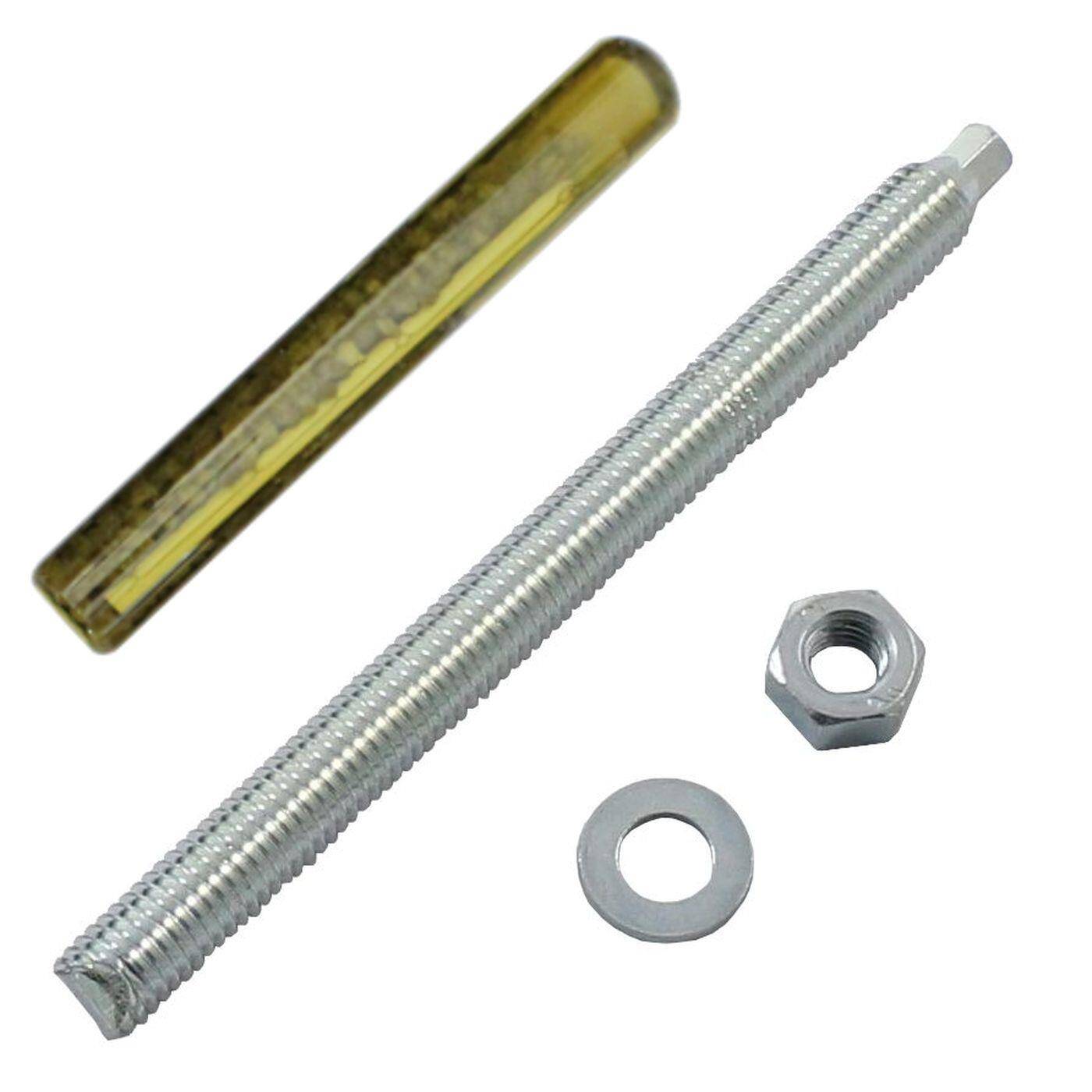

Ankerstange für VPK-SF

Ankerstange und Verbundankerpatrone sind zwei wichtige Komponenten im Bereich der Befestigungstechnik. Mit Ihnen werden selbst schwerste Lasten sicher im Beton verankertUm die Verbindung zwischen dem Bauteil und der Wand herzustellen, wird in das zuvor erstellte und gereinigte Bohrloch eine Verbundankerpatrone eingesetzt. Diese Patrone besteht aus zwei ineinander liegenden Glasröhren und enthält ein Zweikomponentensystem - Harz- und Härterkomponente sowie Quarzsand, welches sich beim Einsetzen der Ankerstange durch Zerstörung der Glasrohre miteinander vermischt.

Die Ankerstange besteht aus einem langen Stab mit Gewinde an beiden Enden. Die eine Seite des Gewindes der Ankerstange hat eine spezielle Dachspitze, um das bestmögliche Zerdrücken und Zermahlen der Glasrohre der Verbundankerpatrone zu ermöglichen. Dieses abgeschrägte Gewindeende wird in das Bohrloch, in dem bereits die Verbundankerpatrone sitzt, eingeführt, während das andere Ende für die Montage des Bauteils vorgesehen ist. Die Länge der Ankerstange hängt von den spezifischen Bedürfnissen ab und kann je nach Projekt individuell angepasst werden.

Um die Verbindung zwischen dem Bauteil und der Wand herzustellen, wird in das Bohrloch eine Verbundankerpatrone eingesetzt. Diese Patrone besteht aus zwei ineinander liegenden Glasröhren und enthält ein Zweikomponentensystem - Harz- und Härterkomponente sowie Quarzsand, welches sich beim Einsetzen der Ankerstange durch Zerstörung der Glasrohre miteinander vermischt.

Das Ergebnis ist ein starkes Klebemittel, das je nach Untergrundtemperatur in wenigen Minuten bis zu mehreren Stunden komplett aushärtet und somit einen dauerhaften Halt garantiert. Durch diese Kombination aus einer stabilisierten Verbindung durch die Ankerung sowie zusätzlichem Schutz vor Korrosion und eindringendem Wasser bietet dieses System höchstmögliche Sicherheit bei schwerer Belastung. Anschließend wird das zu montierende Anbauelement mit der mitgelieferten Unterlegscheibe und der Sechskantmutter mit vorgeschriebenem Drehmoment fixiert.

Ankerstangen in Verbindung mit Verbundankerpatronen bieten eine effektive Lösung zur Befestigung von schwereren Gegenständen durch ihre hohe Tragfähigkeit sowie schnelle Aushärtungszeit. Diese Technologie gewährt eine zuverlässige und langlebige Lösung für alle Arten von Befestigungsaufgaben.

Der Dübel für die Ewigkeit - Vorteile des Verbundanker - Systems

Die Lumonic Ankerstangen ASK und ASK-E aus hochwertigem galvanisch- und feuerverzinktem Stahl und Edelstahl halten in Verbindung mit dem Verbundanker VPK SF den höchsten Belastungen unter Zugbeanspruchung stand. Das Verbundanker-System wurde speziell für den ganzjährigen Einsatz entwickelt. Das innovative Patronensystem ermöglicht eine einfache Anwendung zur Befestigung in ungerissenem Beton ( ETA-08/0231 ). Das spreizspreizdruckarme Verankern begünstigt minimale Rand- und Achsabstände.

Dank seiner chemischen Zusammensetzung kann der Klebeanker selbst bei extrem niedrigen oder hohen Temperaturen sicher und zulassungskonform verwendet werden und ist äußerst praktisch zu verarbeiten. Optimale Aushärtungszeiten verkürzen die Wartezeiten. Die Verankerungstiefe der Ankerstange ist durch den bereits vorportionierten Kleber in der Verbundankerpatrone angepasst und definiert. Durch das Abdichten des Bohrlochs kann die Montage kann schnell und sparsam erfolgen, ohne Plastikabfall zu produzieren. Setzen Sie auf Verbundankersysteme von Lumonic, denn die halten, was sie versprechen!

  • Höchste Belastbarkeit unter Zugbeanspruchung
  • Minimale Achs- und Randabstände
  • Ganzjähriger Einsatz - Zügige Aushärtung
  • Definierte Verankerungstiefe durch vorportionierten Kleber
  • Schutz vor Korrosion und eindringendem Wasser
  • Wirtschaftliche Montage - schnell und einfach
Schwerlastdübel

Höchste Belastbarkeit unter Zugbeanspruchung

Die Lumonic Ankerstange ASK und ASK-E in Kombination mit Verbundanker VPK-SF wurden durch die Europäische Technische Bewertung ETA-08/0231 als äußerst belastbar in Bezug auf Zuglasten und Querlasten bestätigt:

Infobox: Beispiel: Die Klebeanker sind für den Einsatz in ungerissenem Beton geeignet. Ein Beispiel ist der Lumonic VPK-SF M12 mit einem Richtwert für Beton (f =20N/mm) in Kombination mit der Ankerstange aus Automatenstahl mit der Festigkeitsklasse 5.8.

Dieser Verbundanker hat eine empfohlene Last pro Dübel bei Zugbeanspruchung bei einer Standard Reinigung von 8,9 kN, bei einer Premium Reinigung hält der Chemische Dübel 13,9 kN Last stand.

Bei einer Verankerungstiefe von 110 mm entspricht dies einer Tragfähigheit von 0,9 Tonnen bei einer Standard Reinigung bzw. 1,42 Tonnen bei der Premium Reinigung des Bohrlochs!

Definition der KraftF in Newton:

Definition der KraftF in Newton

Ausführliche Angaben zu der empfohlenen Last pro Dübel sind im Datenblatt der Ankerstangen ASK und ASK-E und dem Verbundanker VPK-SF aufgeführt.

  • Optimale Lastübertragung: Sicheres Verankern durch durch die große Kontaktfläche
  • Spreizdruckarme Verankerung: Minimale Rand- und Achsabstände bei hohen Lastwerten
  • Maximale Sicherheit: Verankerung mit Verbundanker bietet maximale Sicherheit

Minimale Achs- und Randabstände

Der Verbundanker VPK-SF ist die perfekte Lösung für Befestigungen mit sehr geringem Achs- und Randabstand. Wenn hohe Spreizkräfte auftreten, besteht das Risiko von Betonabplatzungen. Durch das spreizdruckarme Verankern kann eine zuverlässige Befestigung auch bei minimalen Achs- und Randabständen gewährleistet werden. Der Hochleistungs-Klebeanker bietet zudem sicheren Halt selbst in dünnen Betonbauteilen.

  • Perfekte Lösung für Befestigungen mit sehr geringem Achs- und Randabstand
  • Verhindert Betonabplatzungen durch spreizdruckarmes Verankern
  • Bietet sicheren Halt selbst in dünnen Betonbauteilen

Ganzjähriger Einsatz - zügige Aushärtung

Lumonic Verbundanker VPK-SF sind für die ganzjährige Verarbeitung bei extrem niedrigen und hohen Temperaturen im Verankerungsgrund von -5°C bis > 20°C konzipiert. Dank ihrer robusten Konstruktion und hochwertigen Materialien sind die Klebeanker in der Lage, auch unter widrigsten Bedingungen zuverlässig ihre Aufgabe zu erfüllen.

Ob bei starkem Frost oder brütender Hitze - die Lumonic Verbundanker VPK-SF bleiben stabil und sicher verankert. Durch die kurzen Aushärtezeiten können Wartezeiten in der weiteren Montage auf ein Minimum verkürzt werden.

Anmerkung: Je nach vorherrschender Temperatur härtet der Klebeanker bei hoher Gradzahl in kürzester Zeit aus. Bei Minustemperaturen kann die Reaktionszeit mehrere Stunden betragen. In nassem Beton verdoppelt sich die Aushärtezeit. Die Reaktionszeiten finden Sie übersichtlich im Datenblatt des Verbundanker VPK-SF aufgeführt.

  • Ganzjähriger Einsatz möglich: Funktioniert bei extrem niedrigen und hohen Temperaturen (-5°C bis > 20°C)
  • Robuste Konstruktion und hochwertige Materialien für zuverlässige Ankerung unter widrigsten Bedingungen
  • Kurze Aushärtezeit verkürzt Wartezeiten in der Montage

Definierte Verankerungstiefe durch vorportionierten Kleber

Zu jeder Ankerstange gibt es die passende Verbundankerpatrone - bestimmt durch die jeweilige Größe - M8, M10, M12, M16, M20 und M24. In der Verbundankerpatrone befindet sich exakt die Menge an Harzmischung, Quarzsand und Härter, die für die stabile, sicher verbundene Verankerung benötigt wird.

Durch die Verwendung der passenden Verbundankerpatrone wird nicht nur eine optimale Kraftübertragung gewährleistet, sondern auch ein schnelles und einfaches Arbeiten ermöglicht, denn gesonderte Befüllen des Bohrlochs mit Harzmischungen kann oft zeitaufwendig und mühsam sein.

  • Definierte Verankerungstiefe durch vorportionierten Kleber
  • Passende Verbundankerpatrone für jede Ankerstangengröße (M8, M10, M12, M16, M20 und M24)
  • Optimale Kraftübertragung
  • Schnelles und einfaches Arbeiten
  • Kein zeitaufwendiges Befüllen des Bohrlochs mit Harzmischungen erforderlich

Schutz vor Korrosion und eindringendem Wasser

Durch den vorportionierten Kleber im chemischen Dübel sowie die festgelegte Verankerungstiefe bzw. Bohrlochtiefe bietet der Verbundanker VPK-SF optimalen Schutz vor Korrosion und eindringendem Wasser. Die austretende Harzmischung beim Zerbersten der Glasröhrchen schließt die Ankerstange komplett ein und das Bohrloch wird zuverlässig verschlossen.

Dadurch wird verhindert, dass Feuchtigkeit in das Bohrloch eindringen kann und somit die Korrosion der Ankerstange begünstigt wird. Auch bei starkem Regen oder Überschwemmungen bleibt der Verbundanker VPK-SF stabil und sicher im Beton verankert und ist vor eindringendem Wasser bestens geschützt.

  • Optimaler Schutz vor Korrosion und eindringendem Wasser
  • Austretende Harzmischung beim Zerbersten der Glasröhrchen schließt Ankerstange komplett ein
  • Zuverlässige Versiegelung des Bohrlochs
  • Verhindert Feuchtigkeitseintritt ins Bohrloch und begünstigt somit keine Korrosion der Ankerstange
  • Stabil und sicher im Beton verankert - auch bei starkem Regen oder Überschwemmungen

Wirtschaftliche Montage - schnell und einfach

Die Lumonic Ankerstangen ASK und ASK-E gewährleisten in Kombination mit der Verbundankerpatrone eine zuverlässige und sichere Befestigung. Durch die vorportionierte Harzmischung - ohne lästiges Abmessen von Komponenten oder umständliches Vermischen verschiedener Materialien - kann die Montage wirtschaftlich und vor allem schnell und einfach erfolgen. Die unterschiedlichen Stahltypen, Durchmesser und Längen, in denen die Ankerstangen erhältlich sind, machen sie zum Allrounder in der Befestigungstechnik.

Der große Vorteil dieser Befestigungsmethode liegt auf der Hand: Durch die schnelle Verarbeitungszeit können mehrere Verankerungspunkte innerhalb kürzester Zeit durchgeführt werden - ideal für Baustellen mit engem Zeitplan! Weiterer Pluspunkt: Es entsteht kein Plastikabfall!

  • Zuverlässige und sichere Befestigung durch die Kombination mit Verbundankerpatronen
  • Vorportionierte Harzmischung für wirtschaftliche und schnelle Montage ohne Abmessen oder Vermischen von Materialien
  • Verfügbar in unterschiedlichen Stahltypen, Durchmessern und Längen für vielseitige Anwendungsmöglichkeiten
  • Schnelle Verarbeitungszeit ermöglicht mehrere Befestigungen innerhalb kurzer Zeit
  • Kein Plastikabfall

Einbauzustand und Montagedaten des Verbundankers

Einbauzustand

Einbauzustand und Montagedaten des Verbundankers

dO = Bohrernenndurchmesser
h0 = Bohrlochtiefe
hef = Effektive Verankerungstiefe
df = Durchgangsbohrung im Anbauteil
tfix = Klemmdicke
h = Mindestbauteildicke
L = Länge

Montagedaten

Dübelgröße M8 M10 M12 M16 M20 M24
Bohrernenndurchmesser dO = mm 10 12 14 18 25 28
Bohrschneidendurchmesser dcut = ≤ mm 10,45 12,45 14,5 18,5 25,5 28,5
Bohrlochtiefe h0 mm 80 90 110 125 170 210
Effektive Verankerungstiefe hef mm 80 90 110 125 170 210
Durchgangsbohrung im Anbauteil df mm 9 12 14 18 22 26
Montagedrehmoment Tinst Nm 10 20 40 60 120 150
Minimale Bauteildicke hmin mm 110 120 150 160 220 300
Minimaler Randabstand cmin mm 60 70 85 95 130 160
Minimaler Achsabstand smin mm 60 70 85 95 130 160

Abmessungen der Ankerstange und Verbundankerpatrone

Abmessungen

Abmessungen der Ankerstange und Verbundankerpatrone

Dübelgröße

Dübelgröße M8 M10 M12 M16 M20 M24
Ankerstange Ø d1 [mm] M8 M10 M12 M16 M20 M24
L ≥ [mm] 90 100 120 140 190 235
hef [mm] 80 90 110 125 170 210
Verbundankerpatrone dp [mm] 9 10,5 12,5 16,5 23 23
Lp   80 85 95 95 160 190

Wie wird der Verbundanker montiert?

Nur eine korrekte Montage des Verbundankers gewährleistet eine sichere Verankerung schwerer Gegenstände an der Wand, im Boden oder an der Decke. Um einen stabilen Halt zu garantieren, müssen Sie einige Vorbereitungen treffen und sorgfältig vorgehen. Mit der Reinigung des Bohrlochs ( Schritt 2 ), Standard Reinigung oder Premium Reinigung, können Sie die empfohlene Last pro Dübel wesentlich beeinflussen.

Folgen Sie diesen fünf einfachen Schritten und Anweisungen für die sichere und schnelle Montage des Klebeankers genau, um das bestmögliche Ergebnis zu erzielen:

Wie wird der Verbundanker montiert?

Anleitung:

  1. Stellen Sie ein Bohrloch anhand der Montagedaten her. Hierbei gilt es unbedingt zu beachten, dass der Bohrnenndurchmesser zwei Nummern größer ist als die tatsächliche Dübelgröße (siehe Montagedaten oben).
  2. Blasen Sie das Bohrloch mit einem Ausbläser aus. Für eine Standard Reinigung reinigen Sie das Bohrloch zweimal mit einer geeigneten Bürste und anschließend wieder mit dem Ausbläser. Bei einer Premium Reinigung erfolgt der Schritt der Reinigung mit Druckluft (> 6 bar).
  3. Prüfen Sie die Verbundankerpatrone auf ihre Einsatzfähigkeit. Es darf keine Beschädigung erkenntlich sein und das Harz muss zähflüssig fließen. Anschließend können Sie die Mörtelpatrone in das Bohrloch einsetzen.
  4. Treiben Sie die Ankerstange durch gleichzeitiges Schlagen und Drehen mittels eines Schlagbohrgerätes in das Bohrloch bis auf den Bohrlochgrund ein.
  5. Ziehen Sie die Sechskantmutter und die Unterlegscheibe mit dem der Dübelgröße entsprechendes Drehmoment an.

Quelle: DIBt (Deutsches Institut für Bautechnik) für Keilanker KDK und KDK-E ETA-08/0231

Welche Faktoren gilt es beim Verbundanker weiter zu beachten?

Bei der Befestigung von schweren Lasten ist ein fundiertes Wissen über die Anwendung von Dübeln unerlässlich. Wenn ein schweres Bauteil sich löst, kann dies ernsthafte Konsequenzen haben, wenn der Verbundanker nicht ausreichend im Untergrund verankert ist. Die Beschaffenheit des Untergrunds spielt deshalb eine entscheidende Rolle für die Montage. Oft gibt der Untergrund eher nach als der Dübel selbst.

Neben dem Untergrund ist auch die Bohrlochtiefe bzw. Verankerungstiefe von großer Bedeutung. Weitere Faktoren beeinflussen die Wahl des Klebeankers. Darüber hinaus spielen auch die Gesamtlänge des chemischen Dübels sowie die Klemmdicke des zu befestigenden Materials und das anzuwendende Drehmoment eine entscheidende Rolle:

  • Untergrund
  • Bohrlochtiefe und Reinigung
  • Klemmdicke
  • Drehmoment

Der Untergrund

Der Untergrund muss ausreichend tragfähig sein und eine bestimmte Mindestfestigkeit aufweisen, um den Anker sicher zu halten. Der Verbunddübel, bestehend aus Ankerstange und Verbundankerpatrone, wurde speziell für die Anwendung in ungerissenem Beton konzipiert und ist für die Verankerung in Wand, Boden und Decke geeignet. Die Betonfestigkeit des Bauteils muss zwischen C20/25 bis C50/60 aufweisen, der Richtwert für Beton liegt bei f =20N/mm. Die Bohrlocherstellung soll in der Regel durch Hammerbohren erfolgen.

Das Eintreiben der Ankerstange geschieht hingegen durch gleichzeitiges Schlagen und Drehen mit entsprechendem Aufsatz. Bei der Ankerstange mit Sechskantmutter benötigt es jedoch kein zusätzliches Setzwerkzeug. Der Temperaturbereich, in dem der Verbundanker verarbeitet werden kann, bewegt sich zwischen -5°C bis > 20°C und richtet sich immer nach der Untergrundtemperatur des Materials, in dem Fall Beton. Der Verbundanker kann in trockenem sowie in nassem Beton gesetzt werden.

Gerne berät Sie das Team von IT-Tronics zur Auswahl Ihres Verbundankers oder bei Unklarheiten in den technischen Daten und den Setzungsanweisungen. Der Einbau muss zwingend von geschultem Personal unter Aufsicht des Bauleiters erfolgen. Bei Unsicherheiten ziehen Sie bitte einen Statiker hinzu.

Bohrlochtiefe und Reinigung

Die Bohrlochtiefe stellt zugleich die effektive Verankerungstiefe bzw. Setztiefe des Verbundankers VPK-SF dar. Damit der Verbundanker seine volle Tragfähigkeit leisten kann, muss die korrekte Bohrlochtiefe unbedingt eingehalten werden. Der Bohrlochdurchmesser fällt jeweils zwei Bohrergrößen größer aus, damit die Harzmischung sich ausreichend verteilen kann und der chemische Dübel spreizdruckarm verankern kann. Um seine maximale Leistungsfähigkeit erreichen zu können, ist es wichtig, das Bohrloch vor Einbringen der Verbundankerpatrone und der Ankerstange gründlich zu reinigen.

Die Reinigung bringt nochmals einen wesentlichen Unterschied bei der Tragfähigkeit des Verbundankers. Bei einer Premium Reinigung kann der Klebedübel eine wesentlich höhere Last abtragen als bei einer Standard Reinigung. Die Leistungssteigerung des Klebeankers bei einer Premium Reinigung liegt bei beeindruckenden 33-50%.

Die Klemmdicke

Stabilität und Tragfähigkeit des Verbundankers hängen maßgeblich von seiner Klemmdicke bzw. Befestigungsdicke ab. Diese gibt an, wie dick das Material sein sollte bzw. darf, was es zu befestigen gilt. Die mögliche Klemmdicke richtet sich maßgeblich nach der jeweiligen Größe und Länge der Ankerstange. Jede Ankerstange in den unterschiedlichen Größen ( M8, M10, M12, M16, M20 und M24 ) sind in verschiedenen Längen verfügbar und können so individuell an die Dicke des Bauteils angepasst werden.

So wird sichergestellt, dass der Verbundanker unter fachgerechter Installation den nötigen Halt gewährleistet und keine Gefahr darstellt. Entscheidend dabei ist jedoch immer eine professionelle Planung sowie Umsetzung durch qualifizierte Expertinnen und Experten auf diesem Gebiet.

Das Drehmoment

Eine präzise Montage der Verbundanker erfordert das korrekte Anziehen mit dem vorgeschriebenen Montagedrehmoment. Durch das spreizdruckfreie Verankern ist es umso wichtiger, dass das richtige Drehmoment angewendet wird. Die Verwendung eines kalibrierten Drehmomentschlüssels vermeidet sowohl ein zu geringes als auch ein zu hohes Montagedrehmoment, da dies eine Beeinträchtigung der Tragkraft bis hin zum Versagen des Verbundankers zur Folge haben könnte.

Erfahrung im Umgang mit Drehmoment und Drehmomentschlüssel ist von Vorteil, denn nur so kann ein hoher Widerstand erreicht werden. Für die sichere und zuverlässige Verankerung schwerer Lasten ist daher ein Verbundanker mit einem hohen Drehmoment erforderlich!

Weitere Informationen zu den Verbundankern - übersichtlich für Sie zusammengestellt

Verbundanker sind ein bauaufsichtlich- und sicherheitsrelevantes Bauteil. Diese Bauteile müssen Prüfungen und Nachweise für die Eignung zur Schwerlastbefestigung durchlaufen und erbringen. Beim Kauf von Verbundankern ist auf die ETA-Kennzeichnung zu achten. Die Europäische Technische Zulassung ( ETA ), auch bekannt als European Technical Approval bzw. Assessment, bestätigt die erfolgreiche Durchführung eines standardisierten Prüfzyklus des Verbundankers. Dieser Zyklus legt präzise fest, welche Komponenten und Anwendungsbereiche des Dübels berücksichtigt wurden sowie die Schritte und Parameter für die Montage. Zusätzlich wird die Belastbarkeit des Ankers bestimmt und insbesondere der erforderliche Untergrund für eine sichere Befestigung festgelegt.

Die Zulassung der DIBt ( Deutsches Institut für Bautechnik ) für den Verbundanker VPK-SF, bestehend aus Ankerstange und Verbundankerpatrone, können Sie hier in der ETA-08/0231 einsehen. Reaktionszeiten sowie technische Daten wie die empfohlene Last pro Dübel zum Verbundanker VPK-SF finden Sie in unserem Datenblatt.

Weitere Informationen zu der Länge der jeweiligen Ankerstangen und deren Klemmdicke sind in der Produktbeschreibung und im Produktkatalog des Herstellers sowie in unseren jeweiligen Produktbeschreibungen ersichtlich.

Verbundanker - günstig kaufen - bei IT-Tronics!

Verbundanker kaufen zum günstigen Preis - bei IT-Tronics! Lumonic Verbundanker ✓ Lumonic Ankerstange ASK ✓ Lumonic Ankerstange ASK-E ✓ Lumonic Verbundankerpatrone VPK-SF ✓ Klebeanker von höchster Qualität zur sicheren Befestigung schwerer Anbauteile. Die chemischen Dübel zeichnen sich durch ihre hohe Traglast aus.

Gerne unterstützen wir Sie bei der Auswahl des geeigneten Verbundankers für Ihre Schwerlastbefestigung. Wir stehen Ihnen telefonisch unter der Nummer 09099 - 9988010 zur Verfügung. Aufgrund unseres umfangreichen Lagerbestandes sind die Ankerstangen und Verbundankerpatronen jederzeit sofort verfügbar. Die Lieferung erfolgt innerhalb von 1-3 Tagen nach Bestellung - garantiert!

Bestellen Sie noch heute bei IT-Tronics, dem Online-Shop für Metallwaren wie Schwerlastanker, Verbundanker und Schlaganker. Profitieren Sie von herausragender Qualität und einem exzellenten Kundenservice!

Leistungsnachweise

Leistungsnachweise Verbundanker

ETA-08/0231, Option 7

Ungerissener Beton (Betondruckzone), C20/25 bis C50/60

Brandverhalten

Der Dübel erfüllt die Anforderungen der Klasse A1
